De 5V 2700Hz SMD magnetische actieve zoemer is een actieve elektromagnetische zoemer, verpakt voor opbouwmontage, ontworpen om een heldere toon van 2700 Hz te produceren zodra een gelijkspanning wordt aangelegd. Omdat de oscillator en drivertrap in de component zijn geïntegreerd, is er geen extern PWM-signaal, microcontroller-timer of transistorbuffer nodig. Deze op zichzelf staande architectuur vermindert zowel het aantal componenten als de overhead van de firmware, waardoor de zoemer bijzonder nuttig is in embedded systemen waar I/O-pinnen en verwerkingscycli al aan andere taken zijn toegewezen.
Een nominale 5V-voeding past op standaard logica- en industriële rails, terwijl het bedieningsvenster van 4V tot 7V de tolerantie van de regelaar en de ontladingscurven van de batterij mogelijk maakt zonder prestatieverlies. Bij de nominale spanning bereikt het geluidsdrukniveau minimaal 85 dB op 10 cm afstand, een niveau dat de hoorbaarheid in een breed scala aan omgevingsgeluidsomstandigheden behoudt. Met een continu bedrijfstemperatuurbereik van −40°C tot +105°C is de zoemer geschikt voor behuizingen die last hebben van extreme koude starts of langdurige blootstelling aan hoge temperaturen.

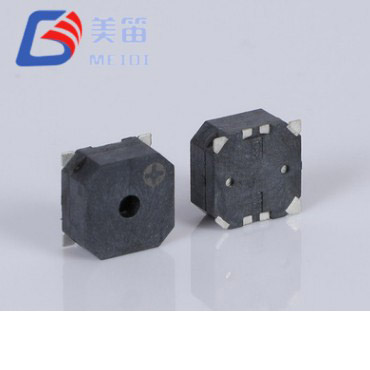

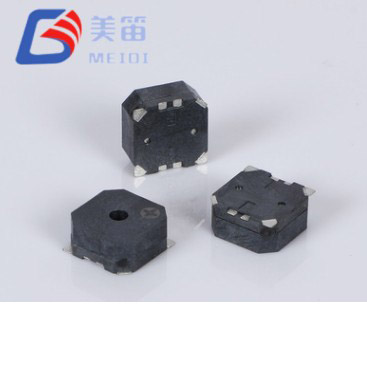

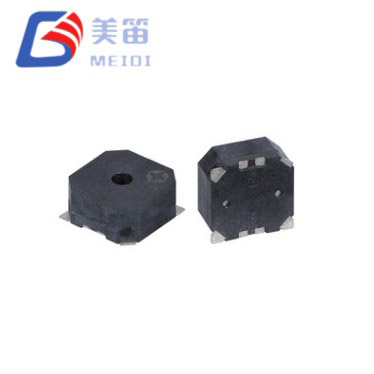

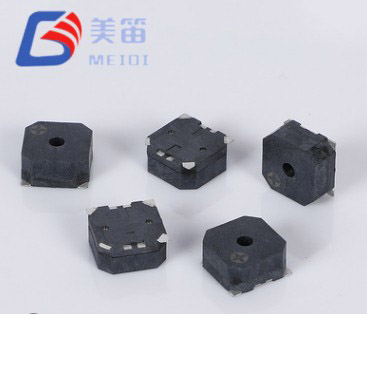

Dankzij het vierkante oppervlak van 12,8 mm en de hoogte van 6,5 mm bevindt dit onderdeel zich tussen ultracompacte SMD-zoemers en grotere alarmapparaten met doorlopende gaten. De zwarte LCP-behuizing is compatibel met reflow-, golf- en handmatige soldeerprocessen en ondersteunt een efficiënte geautomatiseerde montage. In de volgende secties worden de elektrische en mechanische kenmerken, betrouwbaarheidstests en typische integratiescenario's beschreven.
Op zichzelf staande elektromagnetische zoemer met geïntegreerde oscillator: pas DC toe, ontvang onmiddellijk een toon van 2700 ± 300 Hz.
•Actief ontwerp elimineert de noodzaak van een externe PWM-bron, driver-IC of timingcomponenten; Er is alleen een gelijkspanning binnen het opgegeven bereik nodig
•4–7V werkbereik gecentreerd op 5V, inclusief gereguleerde 5V-rails en typische batterijontladingsprofielen
•≥85dB geluidsdruk op 10 cm, de gegarandeerde minimale output voor industriële en veiligheidswaarschuwingstoepassingen
•≤50mA stroomverbruik bij nominale spanning, een voorspelbaar cijfer voor de planning van het energiebudget in embedded systemen
•12,8×12,8×6,5 mm SMD-voetafdruk, geschikt voor geautomatiseerde pick-and-place en paneelgemonteerde ontwerpen
•Vergroot werkbereik van −40°C tot +105°C, wat de inzet in thermisch veeleisende omgevingen ondersteunt
•Zwarte LCP-behuizing, reflow-compatibel tot een piek van 255±5°C
Het geïntegreerde oscillatorcircuit elimineert de noodzaak voor het genereren van externe golfvormen. Een DC-voeding die rechtstreeks op de terminals is aangesloten, of een logisch hoge GPIO-uitgang, is alles wat nodig is om de toon te starten. Deze actieve topologie staat in contrast met passieve magnetische zoemers, die een continu AC-aandrijfsignaal vereisen en meestal een speciale drivertransistor. Door de bekrachtigingselektronica binnen de component te houden, vermindert de MLT‑1365Y‑5V het aantal stuklijsten en vereenvoudigt de PCB-indeling.
Het bedrijfsspanningsbereik van 4V tot 7V is bewust breder dan een enkele nominale waarde. Het houdt rekening met de uitgangstolerantie van 5V-regelaars en de spanningsval bij het ontladen van batterijen, zodat de akoestische output consistent blijft bij reële aanbodvariaties. De resonantiefrequentie is gespecificeerd als 2700 ± 300 Hz, een band die onder de 4 kHz ligt die gebruikelijk is bij miniatuur SMD-zoemers. Deze lagere middenfrequentie kan een ander tonaal karakter bieden en zich anders voortplanten binnen een behuizing, een factor die de moeite waard is om te evalueren tijdens het testen van prototypes.
De geluidsdruk is gegarandeerd op minimaal 85 dB op 10 cm bij werking op 5 V, en het typische stroomverbruik blijft op of onder 50 mA. Met deze cijfers kunnen ontwerpers de voeding en de thermische marge nauwkeurig bepalen. Het gewicht van 2,5 g en de LCP-behuizing zijn ontworpen voor standaard SMT-processen: reflow met een piek van 255 ± 5 ° C, golf- en handsolderen worden allemaal ondersteund volgens de productspecificatie.
De geïntegreerde oscillator accepteert DC en produceert onmiddellijk een toon; er is geen microcontrollertimer, PWM-bron of externe transistor nodig.
Een 4–7V-voedingsvenster met een 5V-centrum dekt gereguleerde rails en batterijontladingscurven zonder dat spanningsconditionering nodig is.
De resonantiefrequentie is vastgesteld op 2700 Hz binnen een productietolerantie van ± 300 Hz, wat een voorspelbare akoestische signatuur oplevert.
De geluidsuitvoer is gegarandeerd op ≥85 dB op 10 cm onder nominale omstandigheden, en voldoet aan de hoorbaarheidseisen van industriële en veiligheidswaarschuwingen.
Het stroomverbruik van ≤50 mA maakt een eenvoudige energiebudgettering in ingebedde ontwerpen mogelijk.
Een bedrijfstemperatuurbereik van −40°C tot +105°C reikt veel verder dan de gebruikelijke limieten voor consumenten, waardoor toepassing in buiten-, automobiel- en zware industriële omgevingen mogelijk is.
De vierkante SMD-voetafdruk van 12,8 mm, een hoogte van 6,5 mm en een zwarte LCP-behuizing zijn compatibel met multiprocess solderen, inclusief maximaal drie reflow-passages.
| Parameter | Waarde | Testomstandigheden |
| Producttype | Elektromagnetische SMD actieve zoemer | — |
| Nominale spanning | 5 V (Vo‑p) | Nominaal |
| Bedrijfsspanning | 4 – 7 V (Vo‑p) | Continu |

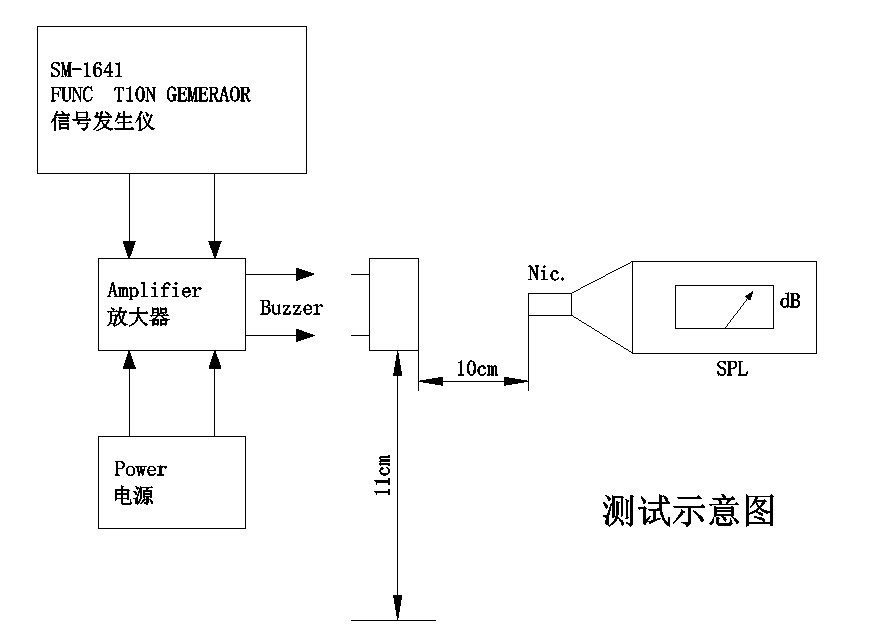

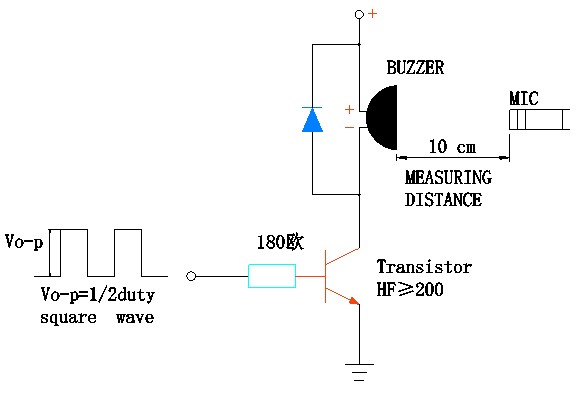

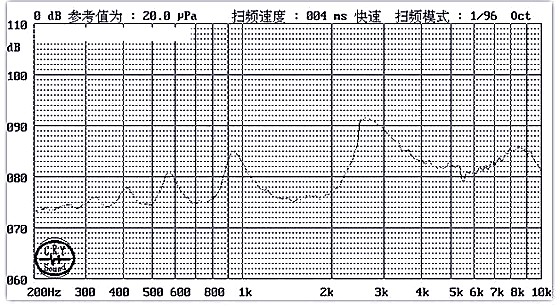

| Geluidsuitvoer op 10 cm | ≥ 85 dB | Bij 5V, 10cm |
| Bedrijfsstroom | ≤ 50mA | Bij 5V |
| Resonante frequentie | 2700 ± 300 Hz | Bij nominale spanning |
| Bedrijfstemperatuur | -40 °C ~ +105 °C | Continu |
| Opslagtemperatuur | -40 °C ~ +120 °C | Niet operationeel |
| Afmetingen (L × B × H) | 12,8×12,8×6,5mm | Alleen lichaam |
| Gewicht | 2,5 gram | Typisch |
| Behuizingsmateriaal | Zwart LCP | Reflow-compatibel |
| Solderen (aanbevolen) | Reflow: 255 ± 5 °C, 3 s; Voorverwarmen 180 °C, 40–70 s | Per specificatie maximaal 3 passen |
| Solderen (golf) | 255 ± 15 °C, 4–6 s | 2-3 passen |
| Solderen (handmatig) | 360 ± 10 °C, 2–5 s | 2-3 passen |
MEIDI Intelligent Technology ontwerpt en produceert sinds 2011 akoestische componenten. De verticaal geïntegreerde fabriek van het bedrijf in Jiangsu, China, omvat LCP-gieten, geautomatiseerde SMD-assemblage, elektromagnetische spoelwikkeling en volledige inline akoestische tests. De fabriek opereert onder een ISO 9001-gecertificeerd kwaliteitssysteem en ondersteunt de productie van grote volumes met traceerbaarheid op batchniveau, waardoor een consistente levering aan klanten uit de automobiel-, industriële, beveiligings- en consumentenelektronica-sector over de hele wereld mogelijk wordt.
De MLT‑1365Y‑5V wordt geproduceerd onder dezelfde productiediscipline. Elke batch ondergaat de volgende betrouwbaarheidscontrole, zoals gespecificeerd in de productdocumentatie. De screening op omgevingsstress omvat een opslag van 48 uur bij hoge temperatuur bij +80±2°C, een 48 uur durende onderdompeling bij lage temperatuur bij −30±2°C, en vijf thermische schokcycli tussen deze extremen met een verblijfsduur van 30 minuten per fase. De mechanische robuustheid wordt gevalideerd door trillingstests van 10 Hz tot 55 Hz bij een amplitude van 1,0 mm over alle drie de assen, gevolgd door drie vrije valvallen van 75 cm op een hardhouten oppervlak van 10 mm.
Vochtbestendigheid wordt bevestigd door een blootstelling van 48 uur aan 50 ± 5 °C bij een relatieve vochtigheid van 90–95%, met een herstel van 2 uur vóór karakterisering. De soldeerintegriteit wordt geverifieerd door middel van een hittebestendigheidstest van 250 ± 5 °C gedurende 10 seconden, waarbij het componentlichaam op 2,0 mm van het soldeerpunt wordt geplaatst, naast een volledige reflow-profieltest. Alle testcriteria zijn gedocumenteerd in de productspecificatie en batchtestrapporten zijn op aanvraag verkrijgbaar. Voor klanten die een uitgebreide kwalificatie nodig hebben die verder gaat dan deze standaardprotocollen, kan het kwaliteitsteam van MEIDI aanvullende screening bespreken.
De onderstaande scenario's zijn afgeleid van de elektrische, akoestische en omgevingsspecificaties van de MLT‑1365Y‑5V. Ze zijn bedoeld als integratieleidraad en impliceren geen reeds bestaande veiligheids- of wettelijke certificering; neem contact op met MEIDI voor bevestiging van naleving in uw doelmarkt.
•Industriële bedieningspanelen: het actieve ontwerp wordt rechtstreeks aangesloten op PLC-uitgangen of 5V logische rails, waardoor de noodzaak voor PWM-generatie overbodig wordt en er processorbronnen worden bespaard voor kernbesturingstaken.
•Beveiliging en toegangscontrole: inbraakpanelen, toetsenborden en kaartlezers profiteren van de eenvoudige tweedraads DC-aandrijving en de 85 dB-uitgang die gematigd omgevingsgeluid onderdrukt.
•Gebouwautomatiseringsgateways: waarschuwingen over statuswijzigingen en foutwaarschuwingen kunnen worden geïmplementeerd met een enkele GPIO-pin, waardoor de firmware-architectuur in HVAC- en energiebeheersystemen wordt vereenvoudigd.
•Commerciële apparaten: timers, indicatoren voor het voltooien van de cyclus en deur-open-alarmen op 5V-besturingskaarten zorgen voor een betrouwbare audiobron zonder extra aandrijfcomponenten.
•Telecominfrastructuur: buitenkasten en netwerkapparatuur die worden blootgesteld aan grote temperatuurschommelingen worden ondersteund door de mogelijkheid tot koude start van -40°C en de bovenste bedrijfslimiet van +105°C.
•Uitrusting voor buitengebruik en thermisch variabele apparatuur: behuizingen in toepassingen op zonne-energie, in koude klimaten of in motorcompartimenten kunnen vertrouwen op de uitgebreide temperatuurclassificatie voor consistente waarschuwingsprestaties.
| Ontwerpoverweging | MLT‑1365Y‑5V-specificatie |
| Elimineer externe oscillatorcircuits | Geïntegreerd aandrijfcircuit; het toepassen van gelijkspanning produceert de toon zonder enige PWM, MCU-timer of transistordriver |
| 5V-systeemcompatibiliteit | 4–7V bereik gecentreerd op 5V nominaal; werkt rechtstreeks vanaf standaard geregelde 5V-rails |
| Thermisch uitdagende omgevingen | -40 °C tot +105 °C bedrijfsbereik per specificatie |
| Matige akoestische outputvereiste | ≥85 dB op 10 cm gespecificeerd voor waarschuwingshoorbaarheid |

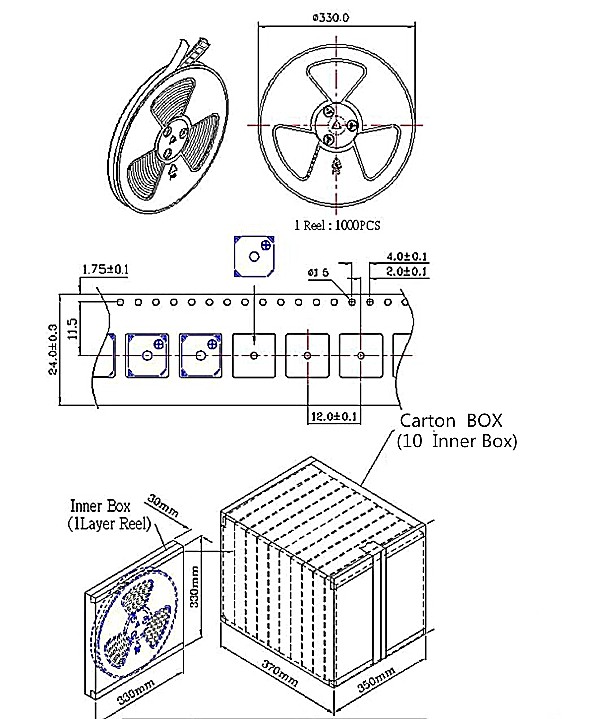

| SMT-productie-efficiëntie | SMD-voetafdruk compatibel met tape-and-reel-invoer en standaard reflow-profielen |
| Huidige budgetplanning | ≤50 mA gespecificeerd voor berekeningen van de voeding en het thermische ontwerp |
De 5V 2700Hz SMD magnetische actieve zoemer vult een ruimte tussen zeer compacte SMD-zoemers en grotere doorlopende alarmunits. De vierkante voetafdruk van 12,8 mm is groter dan die van de kleinste SMD-alternatieven, maar het actieve ontwerp elimineert de complexiteit van het aandrijfcircuit die doorgaans vereist is voor passieve transducers. De hoogte van 6,5 mm ruilt verticale ruimte in voor geïntegreerde elektronica en robuuste akoestische output. Bij 2700 Hz is de resonantiefrequentie opzettelijk lager ingesteld dan het centrum van 4 kHz dat gebruikelijk is in miniatuurapparaten; dit kan het tonale karakter beïnvloeden en kan betere prestaties opleveren in bepaalde akoestiek van de behuizing. Ingenieurs worden aangemoedigd om tijdens het prototypen de 2,7 kHz-toon te vergelijken met alternatieven met een hogere frequentie.
Er zijn monsters beschikbaar voor bench-evaluatie, zodat u het akoestische vermogen, het stroomverbruik en het thermische gedrag onder uw specifieke schijf- en omgevingsomstandigheden kunt meten.
1. Heeft de MLT‑1365Y‑5V een externe oscillator of drivercircuit nodig?
Nee. De zoemer is actief, met een oscillator en driver geïntegreerd in de component. Een gelijkspanning binnen het bereik van 4–7V produceert direct een toon van 2700±300Hz. Er is geen extern PWM-signaal, microcontroller-timer of transistor nodig. Een eenvoudige logica-hoge GPIO-uitgang, een relaiscontactsluiting of een directe aansluiting op een DC-rail zijn voldoende om het geluid te activeren.
2. Wat is het verschil tussen deze actieve zoemer en een passieve elektromagnetische zoemer?
Een passieve elektromagnetische zoemer bevat een spoel en diafragma, maar mist aandrijfelektronica; er moet een AC-signaal op de resonantiefrequentie worden toegevoerd, meestal vanaf een PWM-uitgang en een transistorbuffer. De MLT‑1365Y‑5V bevat alle noodzakelijke aandrijfcircuits, zodat hij werkt met een constante gelijkspanning. Deze aanpak bespaart I/O-pinnen, firmware-overhead en PCB-ruimte, ten koste van een iets groter pakket en een vaste frequentie.
3. Hoe verhoudt de frequentie van 2700 Hz zich tot de zoemers van 4000 Hz?
De middenfrequentie van 2700 ± 300 Hz is lager dan de 4 kHz-standaard die in veel miniatuur SMD-zoemers wordt aangetroffen. Beide frequenties liggen binnen het bereik van een goede menselijke gehoorgevoeligheid. De lagere toonhoogte kan een ander tonaal karakter hebben en zich anders voortplanten door de materialen van de behuizing en de spectra van achtergrondruis. De beste keuze hangt af van de akoestische omgeving, de behoefte aan alerte discriminatie en de voorkeur van de gebruiker; Het testen van prototypen wordt aanbevolen.
4. Kan de zoemer continu werken bij +105°C?
Het cijfer van +105°C vertegenwoordigt de bovengrens van het gespecificeerde bedrijfsbereik. Continu gebruik bij deze temperatuur valt binnen de specificaties, maar net als bij alle elektronische componenten versnelt langdurige blootstelling aan hoge temperaturen de veroudering. Voor toepassingen waarbij langdurig gebruik nabij de limiet vereist is, kunt u contact opnemen met MEIDI voor advies over derating en gegevens over de verwachte levensduur onder uw thermische profiel.
5. Welk aandrijfcircuit wordt aanbevolen voor microcontroller-integratie?
De MLT‑1365Y‑5V heeft alleen een gelijkspanningsbron nodig in het bereik van 4–7 V. Als een 5V-microcontroller GPIO ≤50mA kan leveren, kan de zoemer rechtstreeks worden aangesloten. Wanneer de GPIO-stroomcapaciteit lager is, is een logisch niveau N-kanaal MOSFET of NPN-transistor die wordt gebruikt als low-side schakelaar de typische oplossing. De zoemer bevat interne aandrijfelektronica, zodat er geen seriestroombegrenzende weerstand op de voedingslijn nodig is. Zorg ervoor dat de voedingsspanning nooit hoger is dan 7V om het interne oscillatorcircuit te beschermen.
Voor technische datasheets, spanningsspecifieke akoestische karakterisering, gegevens over thermische reductie, toepassingsnotities van aandrijfcircuits of discussies over OEM-aanpassingen kunt u uw vereisten indienen via het contactformulier. MEIDI-applicatie-engineering reageert doorgaans binnen één werkdag met documentatie en volumeprijzen.
MEIDI Intelligent Technology levert sinds 2011 piëzo-elektrische en elektromagnetische akoestische componenten. De productielocatie van het bedrijf in Jiangsu integreert LCP-gieten, geautomatiseerde spoelwikkeling, SMD-assemblage en 100% inline akoestische testen. ISO 9001-processen en een speciaal betrouwbaarheidslaboratorium ondersteunen de prestatiegaranties die voor elk product zijn gepubliceerd. Klanten in de automobiel-, industriële, beveiligings- en consumentenmarkten vertrouwen op MEIDI voor consistente kwaliteit en responsieve technische ondersteuning.
