Jiangsu Meidiproduceert sinds 2011 elektromagnetische en piëzo-elektrische zoemers. De productiefaciliteit herbergt speciale SMD-assemblagelijnen waar achtereenvolgens geautomatiseerde pick-and-place-machines, reflow-ovens en akoestische teststations werken. De maandelijkse productie van opbouwzoemers bedraagt enkele miljoenen stuks, ondersteund door interne gereedschaps- en procesengineeringteams. Voor projecten die specifieke pin-indelingen, behuizingsafmetingen of akoestische profielen vereisen, biedt het bedrijf OEM- en ODM-aanpassingen, ondersteund door prototypingmogelijkheden op locatie.
SMD-zoemers zijn akoestische componenten voor opbouwmontage die hoorbare waarschuwingen genereren in compacte elektronische assemblages. In tegenstelling tot doorlopende tegenhangers zijn ze ontworpen voor geautomatiseerde pick-and-place plaatsing en reflow-solderen, waardoor de montagetijd wordt verkort en de procesconsistentie wordt verbeterd. Ze kunnen op basis van hun aandrijfmechanisme in twee hoofdgroepen worden verdeeld:SMD magnetische actieve zoemerEnSMD magnetische passieve zoemermodellen die afhankelijk zijn van een spoel en een magnetisch diafragma, enSMD piëzo-elektrische passieve zoemereenheden die een keramisch element gebruiken dat is gebonden aan een metalen substraat. Beide typen zijn bedoeld voor toepassingen waarbij de ruimte op de plaat beperkt is en een schoon, geautomatiseerd soldeerproces de voorkeur verdient.
Actieve SMD-zoemers integreren een oscillatorcircuit, zodat het aanleggen van een gelijkspanning binnen het nominale bereik onmiddellijk een toon met een vaste frequentie produceert. Passieve SMD-zoemers vereisen een extern blokgolf- of PWM-signaal, waardoor de ontwerper controle heeft over de toonhoogte, de werkcyclus en het volume. De keuze tussen elektromagnetische en piëzo-elektrische versies hangt af van het gewenste frequentiebereik, het huidige budget en het toonkarakter. Elektromagnetische SMD-zoemers leveren doorgaans een lagere, rijkere output, terwijl piëzo-elektrische SMD-types een scherper alarm met een hogere frequentie bieden met een lager energieverbruik.
SMD-zoemers zijn verkrijgbaar in compacte afmetingen, doorgaans 5 mm x 5 mm, 7,5 mm x 7,5 mm of 9 mm x 9 mm, met hoogtes variërend van 2 mm tot 5 mm. Nominale spanningen omvatten gewoonlijk 3V, 5V en 12V DC, met geluidsdrukniveaus van 70dB tot 95dB op 10 cm. De resonantiefrequentie voor elektromagnetische SMD-zoemers ligt gewoonlijk tussen 200 Hz en 3 kHz, terwijl piëzo-elektrische SMD-types resoneren tussen 2 kHz en 6 kHz. Bij het selecteren van een model moet het reflow-profiel worden gecontroleerd aan de hand van de thermische classificatie van de zoemer om er zeker van te zijn dat de plastic behuizing en interne verbindingen bestand zijn tegen de pieksoldeertemperatuur, doorgaans 250 ℃ tot 260 ℃ gedurende enkele seconden.
SMD-zoemers zijn te vinden in draagbare apparaten, draagbare elektronica, IoT-sensoren en smart home-modules waar boardvastgoed schaars is. Medische handinstrumenten en diagnostische hulpmiddelen gebruiken ze voor hoorbare bevestiging van het indrukken van knoppen of alarmsituaties. Dashboardelektronica in auto's maakt steeds vaker gebruik van SMD-zoemers voor richtingaanwijzers en parkeersensorwaarschuwingen vanwege hun compatibiliteit met geautomatiseerde assemblage. Industriële embedded systemen en telecomapparatuur integreren deze onderdelen ook om lokale statusindicatie te bieden zonder toevoeging van bulk.
De productie van SMD-zoemers bij MEIDI omvat het nauwkeurig verbinden van het akoestische element met het PCB-substraat, het verbinden van draden of flip-chip-interconnectie, het omspuiten van de behuizing en 100% geautomatiseerde akoestische tests. Reflow-profielvalidatie wordt op elke batch uitgevoerd om de integriteit van de soldeerverbinding te verifiëren. Het ISO9001-gecertificeerde kwaliteitssysteem omvat ook periodieke betrouwbaarheidstests, waaronder thermische cycli, blootstelling aan vocht en mechanische schokken, waardoor consistente prestaties in het veld worden gegarandeerd voor OEM-klanten met een groot volume.
Wat is het belangrijkste voordeel van het kiezen van een SMD-zoemer boven een through-hole-zoemer?
SMD-zoemers kunnen automatisch worden geplaatst en gesoldeerd met behulp van standaard pick-and-place-apparatuur en reflow-ovens, waardoor de montagewerkzaamheden aanzienlijk worden verminderd en de procesherhaalbaarheid bij productie van grote volumes wordt verbeterd. Ze nemen ook minder bordruimte in beslag en kunnen aan beide zijden van de printplaat worden gemonteerd.
Kunnen SMD-zoemers meerdere reflow-cycli weerstaan?
De meeste SMD-zoemers zijn geschikt voor twee of drie reflow-cycli bij piektemperaturen rond 250 ℃ tot 260 ℃, op voorwaarde dat de tijd boven de liquidustemperatuur de gespecificeerde limiet niet overschrijdt. Het overschrijden van de thermische classificatie kan de plastic behuizing vervormen of het akoestische element aantasten. Het is raadzaam om vóór de volledige productie de specifieke datasheet te raadplegen en een procesvalidatie uit te voeren.
Zijn SMD-zoemerelementen verkrijgbaar als kale piëzo-elektrische schijven?
De categorie SMD-zoemers verwijst naar volledig verpakte, reflow-soldeerbare componenten. Als een kale piëzo-elektrische keramische schijf zonder behuizing nodig is, kan deZoemerelementcategorie bevat een reeks kale piëzo-elementen die in op maat gemaakte behuizingen kunnen worden gemonteerd of direct op de printplaat kunnen worden geplakt.
In onderstaande tabel staan alle standaardspecificaties van producten uit deze serie vermeld. Maatwerkoplossingen zijn op uw verzoek beschikbaar; Neem gerust contact met ons op voor verdere aanpassingsvereisten.

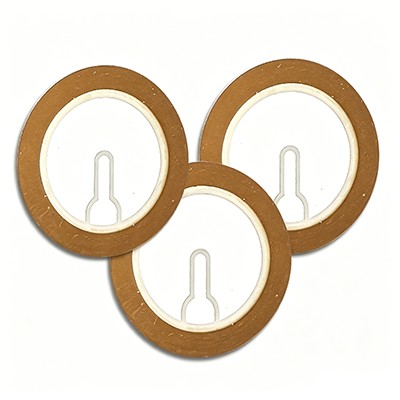

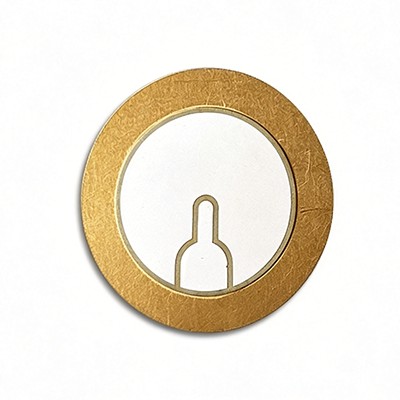

| Model | Productafbeelding | Resonante frequentie (kHz) | Vrije capaciteit (pF) | Equivalente weerstand (Ω) | Diëlektrisch verlies (tan δ) | Bedrijfstemperatuur (°C) | Substraatmateriaal | Afmetingen (mm) |
| FT-11T-7.8A1 |
|
7,8±1,0 | 12000 ± 30% (bij 120 Hz) | ≤500 | ≤5% | -20~+70 | Messing | Ø11,0×0,18 |
| FT-11T-9.0A1 |
|
9,0±1,0 | 12000 ± 30% (bij 120 Hz) | ≤500 | ≤5% | -20~+70 | Messing | Ø11,0×0,18 |
| FT-12.5T-7.8A1 |
|
7,8±0,8 | 12000 ± 30% (bij 120 Hz) | ≤300 | ≤5% | -20~+70 | Messing | Ø12,5×0,19 |
| FT-12T-8.0A1 |
|
8,0±1,0 | 17000 ± 30% (bij 120 Hz) | ≤300 | ≤5% | -20~+70 | Messing | Ø12,0×0,18 |
| FT-27T-4.0B1-C25 |
|
4,0 ± 0,5 | 25000/2600 ± 30% (bij 120 Hz) | ≤500 | ≤5% | -20~+70 | Messing | Ø27,0×0,44 |
| FT-35T-2.9B1-C30 |
|
2,9±0,5 | 30000/3300 ± 30% (bij 120 Hz) | ≤500 | ≤5% | -20~+70 | Messing | Ø35,0×0,55 |
