Jiangsu MeidiHet professionele R&D-team ontwikkelt uiterst nauwkeurige passieve piëzo-elektrische zoemers met een laag vermogen met uitgebreide kwaliteitscontrole en volledige aanpassingsmogelijkheden voor frequentie, afmetingen, en omgevingsspecificaties. Interne keramische verwerking, elektrodeprinten en akoestisch karakterisering stelt de technische groep in staat resonantiegedrag en capaciteitswaarden te verfijnen om te voldoen aan specifieke vereisten voor aandrijfcircuits. Voor OEM-projecten, rapid prototyping en pre-productie monsters worden ondersteund door testgegevens op batchniveau.

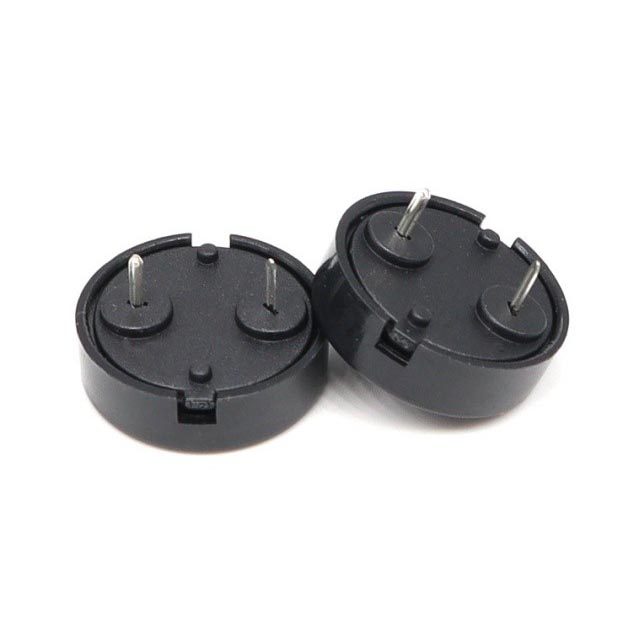

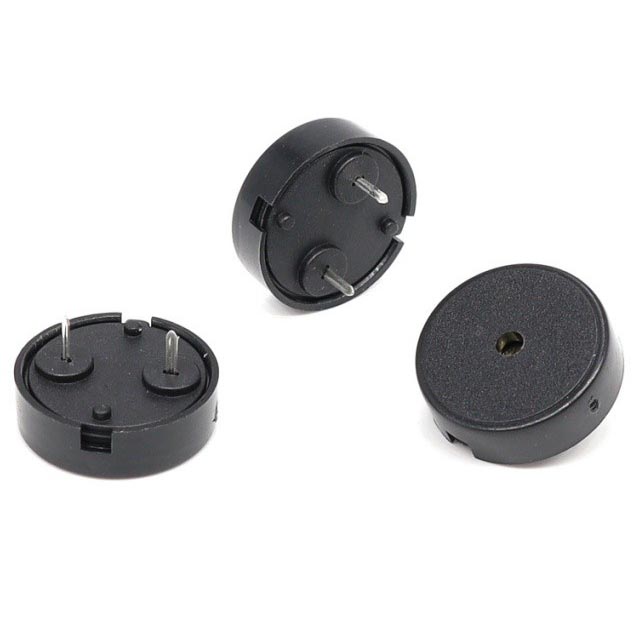

Passieve piëzo-elektrische zoemers maken gebruik van geavanceerde keramische transducertechnologie voor helder geluid akoestische output met minimaal energieverbruik en volledige ontwerpcontrole over de geluidsuitvoer. Deze veelzijdige componenten worden veelvuldig gebruikt in auto-elektronica, medische apparatuur, hoogwaardige beveiligingssystemen, draagbare consumentenelektronica en industriële besturing buitenshuis toepassingen waarbij programmeerbare geluidspatronen vereist zijn.
Het piëzo-elektrische keramische element genereert akoestische golven door mechanische trillingen er wordt een extern AC-signaal toegepast. Dit principe zorgt voor een hoogfrequente respons en stabiele prestaties over een breed temperatuurbereik in vergelijking met elektromagnetische alternatieven. De dunne, lichtgewicht constructie maakt integratie in ontwerpen met beperkte ruimte mogelijk afbreuk te doen aan de akoestische prestaties.
Ingenieurs kunnen deze zoemers met verschillende golfvormen aansturen om onderscheidende waarschuwingstonen te creëren. muzikale sequenties of complexe geluidspatronen afgestemd op specifieke productvereisten. Met minimaal stroomverbruik en een langere levensduur, passief piëzo-elektrisch zoemers zijn een praktische keuze voor op batterijen werkende en milieuvriendelijke toepassingen.
Een passieve piëzo-elektrische zoemer bevat geen oscillator. Er wordt alleen geluid geproduceerd als de Het hostcircuit levert een wisselspanning, meestal een blokgolf- of PWM-signaal, aan de mechanische resonantiefrequentie van het keramische element. Dit resonantiepunt ligt meestal tussen 2 kHz en 6 kHz, wordt tijdens de productie bepaald door de dikte, diameter en diameter van de keramische schijf stijfheid van het substraat. Als u de zoemer precies op resonantie laat draaien, krijgt u het luidste geluid, maar Door de frequentie enigszins te variëren, kunnen verschillende toonhoogte-effecten ontstaan. De amplitude van de De aandrijfspanning regelt het volume en er kan een serieweerstand worden opgenomen om de piek te beperken stromen door de capacitieve belasting.
Omdat de golfvorm extern wordt gegenereerd, kan een enkele microcontrolleruitgang worden aangestuurd meerdere passieve piëzo-elektrische zoemers parallel, of dezelfde zoemer kan worden uitgezonden verschillende toonreeksen. Deze flexibiliteit is niet beschikbaar bij eenActieve piëzo-elektrische zoemer, die een vaste interne oscillator bevat en een enkele toon afgeeft wanneer deze wordt ingeschakeld. Voor ontwerpen die een hogere toon nodig hebben dan een elektromagnetische zoemer kan bieden, a passieve piëzo-elektrische eenheid wordt vaak gecombineerd met eenMagnetische passieve zoemerte dekken zowel lage als hoge frequentiewaarschuwingen van dezelfde besturingskaart.
Zowel piëzo-elektrische als elektromagnetische passieve zoemers vereisen een extern aandrijfsignaal, maar hun akoestische karakters verschillen. Piëzo-elektrische typen resoneren van nature op hogere niveaus frequenties, doorgaans 2 kHz tot 6 kHz, en produceren een scherpe, doordringende toon met lage tonen huidige trekking. Elektromagnetische passieve zoemers werken op lagere frequenties, vaak 200 Hz tot 3 kHz, en produceren een warmer, voller geluid. Vaak wordt de voorkeur gegeven aan de piëzo-elektrische versie in op batterijen werkende apparaten vanwege de verwaarloosbare stand-bystroom en het hoge rendement hoge frequenties. Wanneer opbouwmontage vereist is, moet eenSMD piëzo-elektrische passieve zoemerbiedt dezelfde externe schijfkenmerken in een reflow-compatibel pakket.
MEIDI's passieve piëzo-elektrische zoemers kunnen worden aangepast voor resonantiefrequentie, capaciteit, substraatmateriaal en beëindigingsstijl. Het technische team maakt gebruik van eigen keramiek formulering en elektrodepatronen om de akoestische respons binnen een praktisch bereik aan te passen. Voor volumeproductie worden monsters geleverd met een karakteriseringsrapport waarin de frequentie wordt vermeld respons, geluidsdrukniveau en impedantie, zodat de prestaties kunnen worden geverifieerd in de doelbehuizing voordat u het ontwerp voltooit. Het ISO9001-gecertificeerde proces omvat ook: periodieke betrouwbaarheidstests zoals thermische cycli, vochtopslag en trillingen uithoudingsvermogen.
Vraag: Welke golfvormtypen kunnen worden gebruikt om uw passieve piëzo-elektrische zoemers aan te sturen?
A: Ingenieurs kunnen vierkante golven, sinusgolven of PWM-pulstreinen gebruiken. De golfvormvorm beïnvloedt de harmonische inhoud van het geluid, maar een blokgolf op de resonantiefrequentie produceert doorgaans het hoogste geluidsdrukniveau. De piek-tot-piekspanning moet blijven binnen het nominale werkbereik van de zoemer om te voorkomen dat het keramiek wordt gedepoleerd.
Vraag: Kan een passieve piëzo-elektrische zoemer rechtstreeks vanaf een microcontroller-pin worden aangestuurd?
A: Ja, zolang de pinspanning binnen het werkbereik van de zoemer valt en de microcontroller kan de benodigde stroom leveren. Voor luidere uitvoer of bij gebruik van laagspanning logica wordt een transistorbuffer aanbevolen om de aandrijfamplitude te vergroten.
In onderstaande tabel staan alle standaardspecificaties van producten uit deze serie vermeld. Maatwerkoplossingen zijn op uw verzoek beschikbaar; Neem gerust contact met ons op voor verdere aanpassingsvereisten.
| Model | Productafbeelding | Nominale spanning (Vp-p) | Bedrijfsspanning (Vp-p) | Geluidsdrukniveau @10cm (dB) | Bedrijfsstroom (mA) | Resonante frequentie (Hz) | Bedrijfstemperatuur (℃) | Gewicht (g) | Afmetingen (mm) |

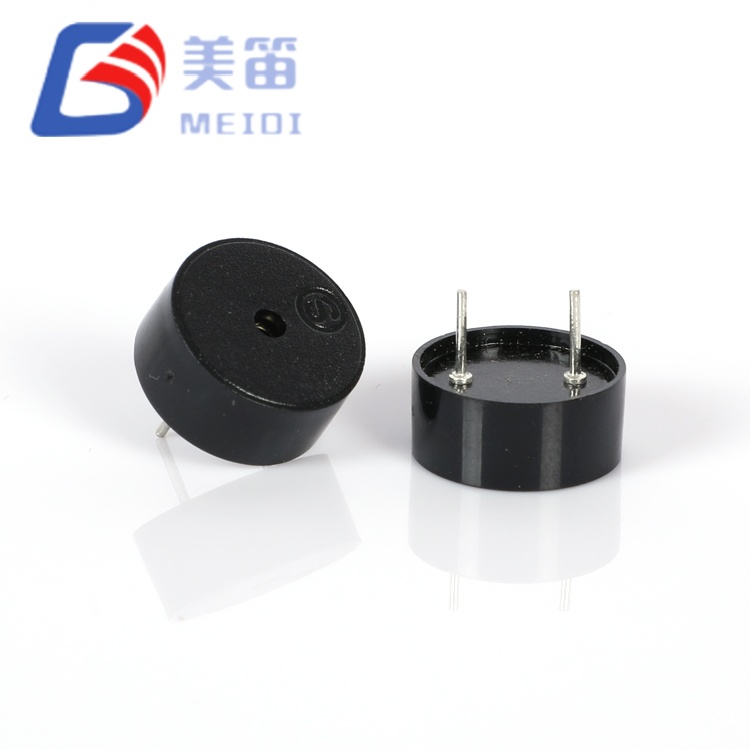

| HNR-1255 PA6.5 |
|
5 | 1~30 | ≥80 @4000Hz 5Vp-p | ≤10 @4000Hz 5Vp-p | 4000 ± 500 | -20~+70 | 0,60±0,2 | Ø12,5×5,5 |
| HNR-1404 |
|
5 | 1~30 | ≥70 @4000Hz 5Vp-p | ≤5 @4000Hz 5Vp-p | 4000 | -20~+60 | 0,45±0,1 | Ø13,0×2,5 |
| HNR-1404 PA7.5 |
|
5 | 1~30 | ≥80 @4000Hz 5Vp-p | ≤10 @4000Hz 5Vp-p | 4000 | -20~+70 | 0,67±0,1 | Ø13,8×4,0 |

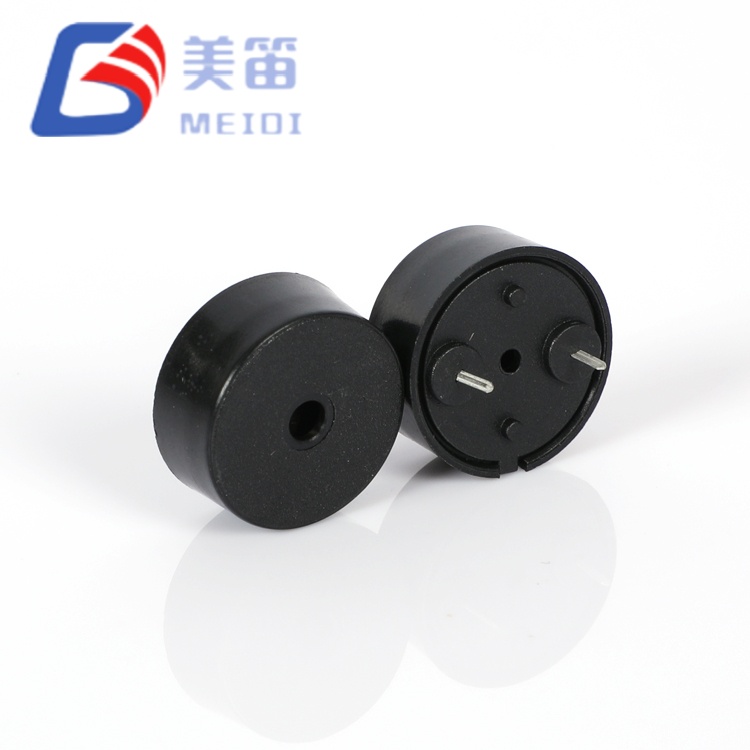

| HNR-1708 PA10 |
|
12 | 1~30 | ≥75 @2000Hz 12Vp-p | ≤5 @2000Hz 12Vp-p | 2000 ± 500 | -20~+70 | 1.4 | Ø17,0×8,0 |
| HNR-1708 |
|
12 | 1~30 | ≥85 @3000Hz 12Vp-p | ≤5 @3000Hz 12Vp-p | 3000 ± 500 | -20~+70 | 1 | Ø17,0×8,0 |
| HNR-2207 |
|
12 | 1~30 | ≥85 @3500Hz 12Vp-p | ≤8 @3500Hz 12Vp-p | 3500 ± 500 | -20~+70 | 3 | Ø23,0×9,8 |

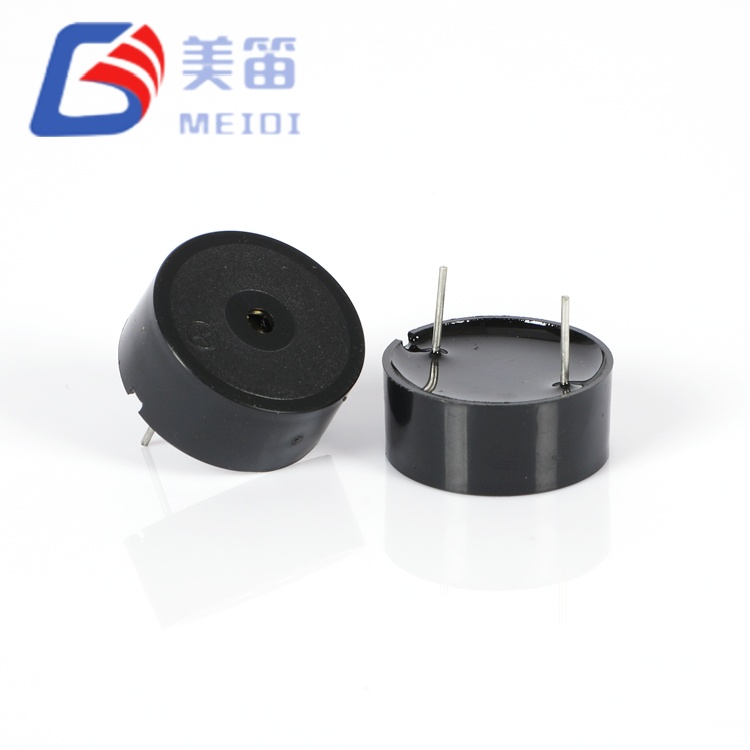

| HNR-2310A |
|
12 | 1~30 | ≥85 @3500Hz 12Vp-p | ≤8 @3500Hz 12Vp-p | 3500 ± 500 | -20~+70 | 3 | Ø23,0×9,8 |
