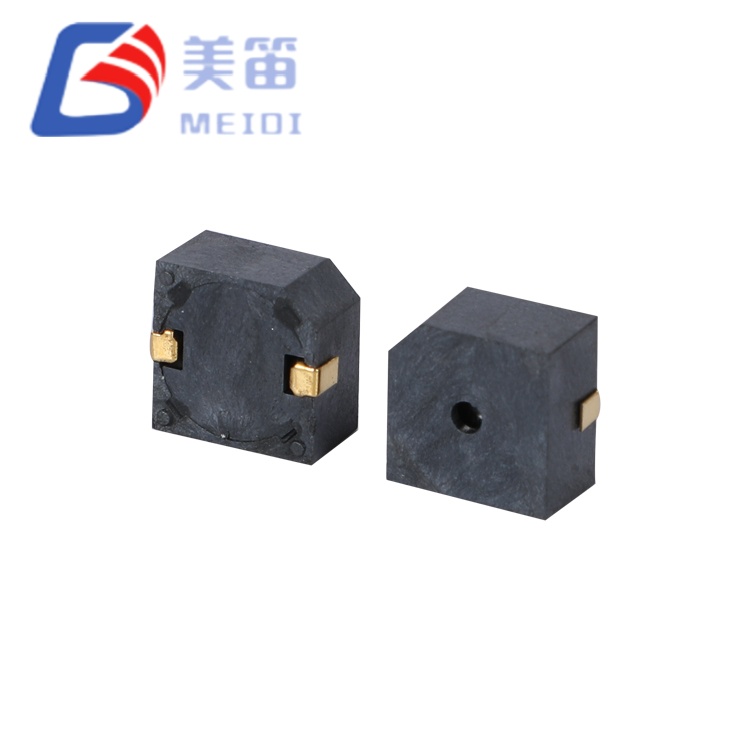

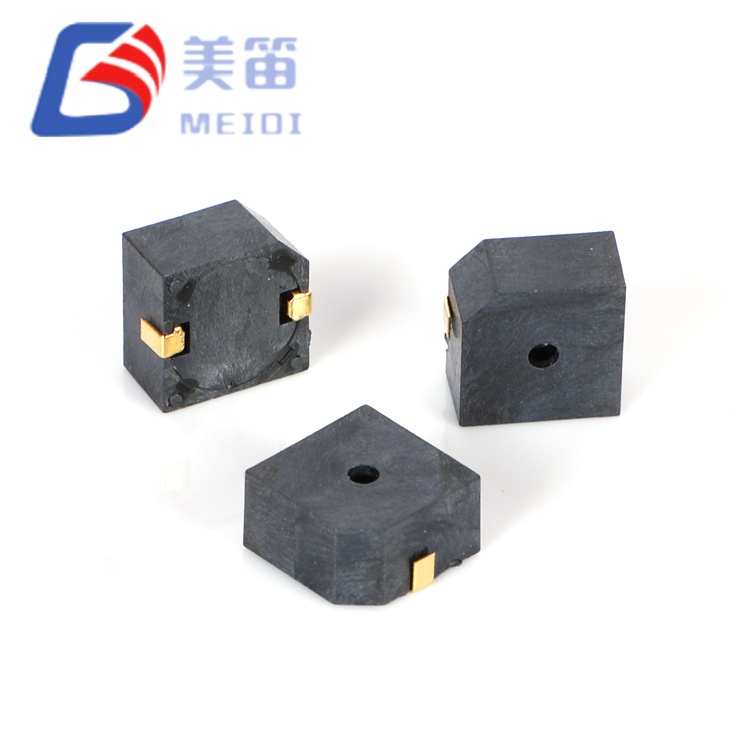

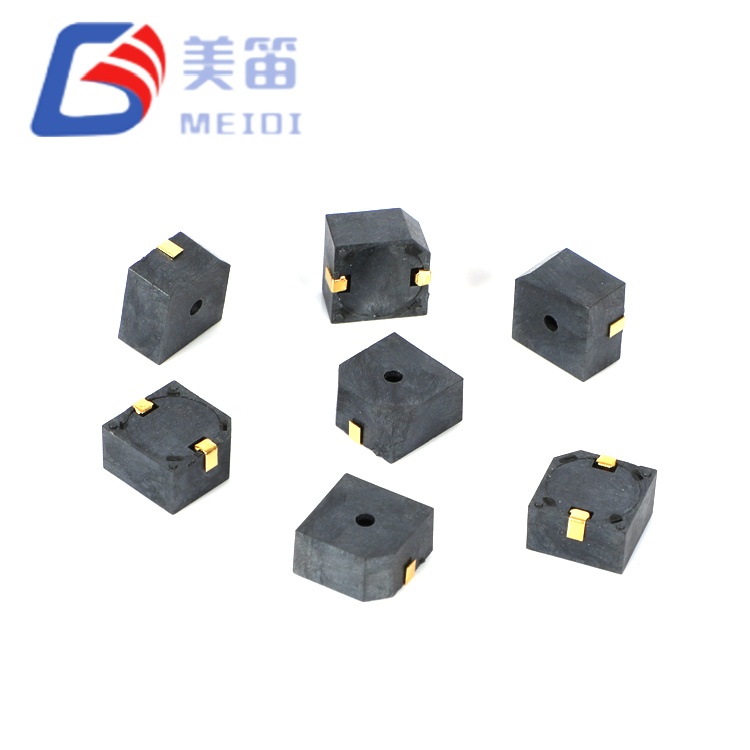

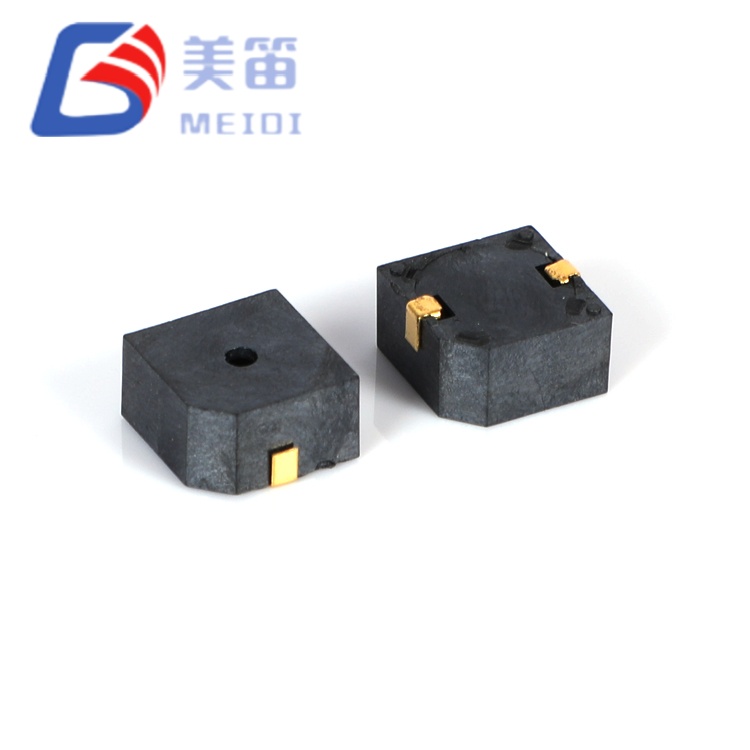

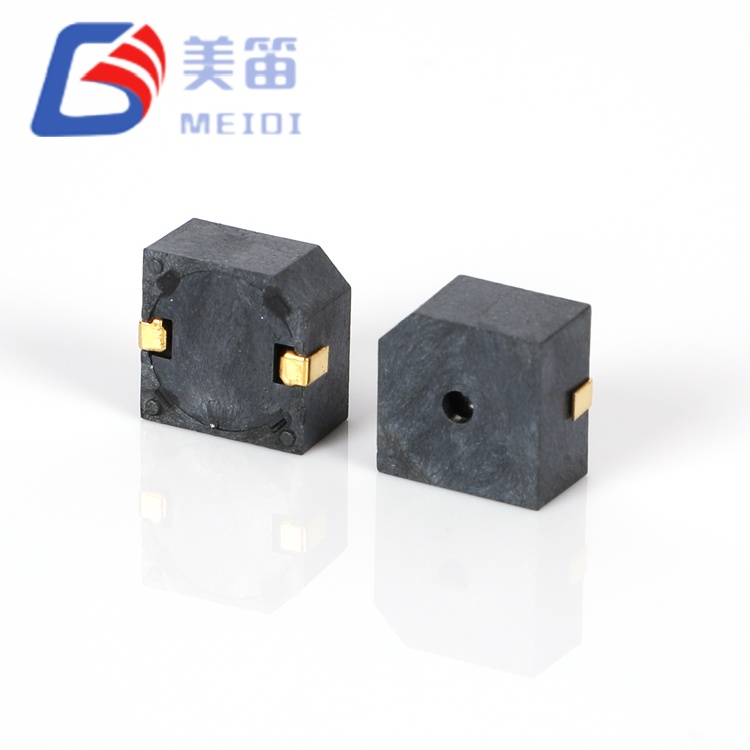

De 9,6*9,6*5 mm SMD magnetische actieve zoemer is een zelfaangedreven elektromagnetische actieve zoemer, ontworpen voor toepassingen waarbij onmiddellijke akoestische feedback vereist is zonder externe oscillatorcircuits. Met afmetingen van 9,6 x 9,6 x 5,0 mm neemt deze 5V SMD elektromagnetische actieve zoemer een middelgrote voetafdruk in beslag die de akoestische output in evenwicht brengt met beperkingen op het gebied van PCB-vastgoed, waardoor hij geschikt is voor industriële bedieningspanelen, medische instrumenten en interfaces voor commerciële apparaten waar de ruimte op het bord schaars is, maar de integriteit van het hoorbare alarm niet in gevaar kan worden gebracht.
In tegenstelling tot passieve zoemers die PWM-signaalgeneratie en drivercomponenten vereisen, integreert de MLT-9650Y-5V een in de fabriek afgestemd oscillatorcircuit dat een stabiele toon van 3000 Hz produceert bij ≥85 dB wanneer een gelijkspanning tussen 4 V en 7 V wordt toegepast. Deze architectuur elimineert de noodzaak voor microcontroller-timerbronnen, transistordrivertrappen en inductieve filtercomponenten, waardoor zowel de BOM-complexiteit als de ontwerpvalidatiecycli worden verminderd. Het stroomverbruik van ≤30 mA bij 5 V is compatibel met standaard uitgangen op logisch niveau en relaiscontacten, waardoor directe aandrijving vanaf digitale PLC-uitgangen, MCU GPIO-pinnen met voldoende stroombroncapaciteit of eenvoudige schakelcircuits mogelijk is.
De zwarte LCP-behuizing biedt dimensionale stabiliteit via standaard loodvrije reflow-profielen met een piektemperatuur van 255 ± 5 °C, ter ondersteuning van geautomatiseerde SMT-assemblagelijnen zonder gespecialiseerde verwerkingsprotocollen. Met een bedrijfstemperatuurbereik van -30 °C tot +70 °C en een opslagtolerantie die reikt tot -40 °C, is de MLT-9650Y-5V geschikt voor inzet in ongecontroleerde omgevingen, waaronder buitentelecommunicatiebehuizingen, gekoelde logistieke apparatuur en subsystemen voor auto-interieur waar thermische excursies de limieten voor consumenten overschrijden.
| Parameter | Waarde |
| Nominale spanning | 5 V (o-p) |
| Bedrijfsspanningsbereik | 4 – 7 V |
| Geluidsdrukniveau | ≥ 85 dB |
| Resonante frequentie | 3000 ± 300 Hz |
| Bedrijfsstroom | ≤ 30 mA |
| Bedrijfstemperatuur | -30 ℃ ~ +70 ℃ |
| Opslagtemperatuur | -40 ℃ ~ +85 ℃ |
| Afmetingen | 9,6×9,6×5,0 mm |
| Gewicht | 1,5 gram |
| Montagetype | SMD (oppervlaktemontageapparaat) |
Geen externe oscillatorcomponenten - pas gelijkspanning direct toe; geen PWM-timertoewijzing, transistorbuffer of flyback-diode vereist, waardoor microcontrollerbronnen voor primaire applicatielogica behouden blijven
Grote spanningsruimte: het werkbereik van 4–7 V biedt plaats aan 5 V nominale rails met ±20% regelaartolerantie, batterij-afvoercurven en industriële 24 V-systemen die zijn teruggedrongen door middel van eenvoudige resistieve of schakelende regelaars
Consistente akoestische signatuur – interne oscillator handhaaft een middenfrequentie van 3000 Hz met ±10% tolerantie over het volledige spannings- en temperatuurbereik, waardoor de frequentiedrift wordt geëlimineerd die gebruikelijk is bij extern aangedreven passieve transducers
Middelgrote SMD-voetafdruk --- De vierkante behuizing van 9,6 mm biedt voldoende diafragma-excursiegebied voor een betrouwbare output van ≥85 dB zonder dat er montage door gaten nodig is
Compatibel met reflow- en golfsolderen: zwarte LCP-behuizing geschikt voor een piekreflow-temperatuur van 255 °C en handmatig solderen tot 360 °C, ter ondersteuning van gemengde assemblageomgevingen, van prototypen met de hand solderen tot geautomatiseerde lijnen met grote volumes

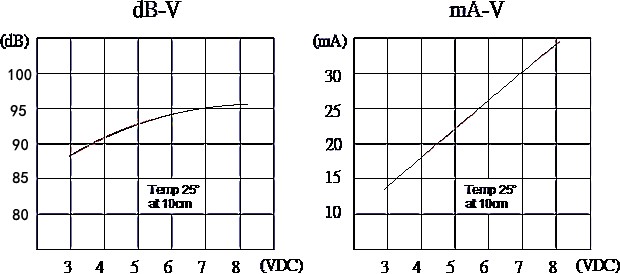

| Parameter | Waarde | Testomstandigheden |
| Nominale spanning | 5 V (o-p) | Bij 25℃ |
| Bedrijfsspanning | 4 – 7 V (o-p) | Continue werking |
| Geluidsuitvoer | ≥ 85 dB | Bij 5 V, 10 cm afstand |
| Resonante frequentie | 3000 ± 300 Hz | Bij nominale spanning |
| Bedrijfsstroom | ≤ 30 mA | Bij 5 V |
| Bedrijfstemperatuur | -30 ℃ ~ +70 ℃ | Functioneel |
| Opslagtemperatuur | -40 ℃ ~ +85 ℃ | Niet-operationeel |

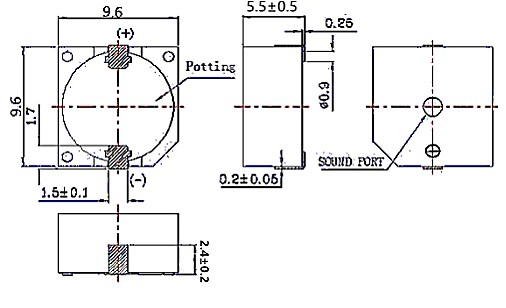

| Parameter | Waarde |
| Afmetingen (L × B × H) | 9,6×9,6×5,0 mm |
| Gewicht | 1,5 gram |
| Behuizingsmateriaal | Zwart LCP |
| Soldeertemperatuur (reflow) | 255 ± 5 °C, 3 s; Voorverwarmen 180 °C, 40–70 s |
| Soldeertemperatuur (golf) | 255 ± 15 °C, 4–6 s |
| Soldeertemperatuur (handmatig) | 360 ± 10 °C, 2–5 s |
| Maximale reflow-passen | 3 |
| Bedrijfstemperatuur | -30 ℃ ~ +70 ℃ |
| Opslagtemperatuur | -40 ℃ ~ +85 ℃ |
Industriële PLC-alarmmodules - foutindicatie en noodstopwaarschuwingen in programmeerbare logische controllers en motoraandrijfsystemen waarbij 5 V of 24 V logische rails standaard zijn en onmiddellijke akoestische feedback bij activering verplicht is
Medische diagnostische instrumenten – voltooiingssignalen, foutwaarschuwingen en kalibratiestatustonen in tafelanalysatoren, patiëntmonitors en dialyseapparatuur waarbij elektromagnetische compatibiliteit en consistente output gereguleerde vereisten zijn
Commerciële koeling en koelketenlogistiek – alarmen bij het openen van deuren, meldingen over temperatuurschendingen en waarschuwingen over compressorstoringen in inloopvriezers, transportcontainers en farmaceutische opslageenheden die werken bij omgevingstemperaturen onder het vriespunt
Buitenbehuizingen voor telecommunicatie – detectie van inbraak in kasten, alarmen voor stroomuitval en waarschuwingen voor thermische excursies in basisstationrepeaters en netwerkrandknooppunten die worden blootgesteld aan ongecontroleerde weersomstandigheden
Subsystemen voor het interieur van auto's - veiligheidsgordelverklikkers, geluidssignalen bij het contactslot en oplaadstatusindicatie in instrumentenpanelen van elektrische voertuigen en cabines van bedrijfsvoertuigen waar 5 V-accessoirebussen gangbaar zijn
| Technische vereisten | MLT-9650Y-5V Voordeel |
| Minimaliseer de complexiteit van stuklijsten | Geïntegreerde oscillator elimineert de ontwikkeling van externe driver-IC, basisweerstand, flyback-diode en PWM-firmware |
| Zorg voor spanningsrobuustheid | Het bereik van 4–7 V is geschikt voor 5 V nominaal met ruimte voor doorzakken van de batterij, tolerantie van de regelaar en onderdrukking van transiënten |
| Garandeer akoestische consistentie | In de fabriek afgestelde 3000 Hz-resonantie met ±10% batchtolerantie; geen afstemming van het stuurcircuit of kalibratie per eenheid vereist |

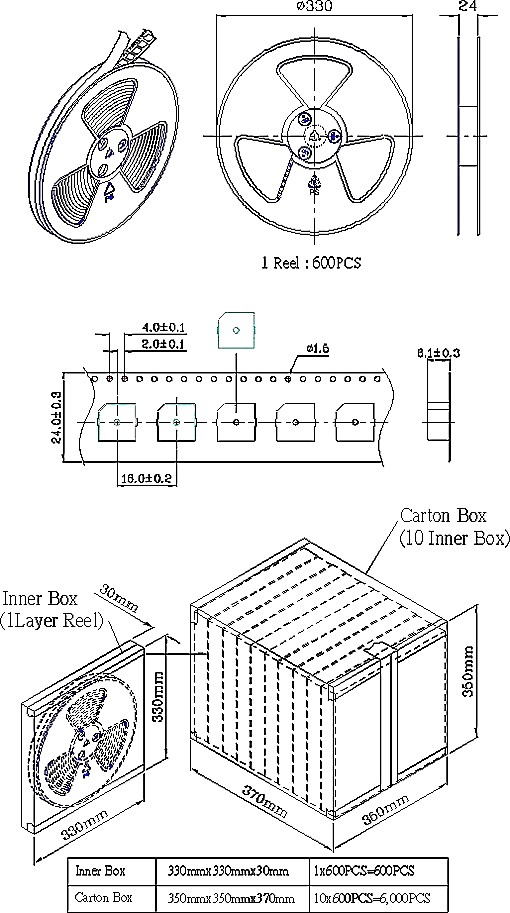

| Ondersteuning van geautomatiseerde SMT-assemblage | Standaard tape-and-reel-verpakking met compatibiliteit met vacuümmondstukopname; reflowpiek 255 °C |
| Werken in thermisch uitdagende omgevingen | -30 °C tot +70 °C bedrijfsbereik overtreft standaard consumentenlimieten; Opslag bij -40 °C ondersteunt de logistiek in de koelketen |
De massa van 1,5 g draagt bij aan de mechanische stabiliteit onder trillingsomstandigheden die gebruikelijk zijn in industriële machines en voertuigtoepassingen. De membraanconstructie behoudt een consistente akoestische output onder mechanische schokken, terwijl de hoogte van 5,0 mm voldoende intern holtevolume biedt voor efficiënte opwekking van 3 kHz-resonantie.
MEIDI produceert de 9,6 * 9,6 * 5 mm SMD magnetische actieve zoemer op geautomatiseerde assemblagelijnen met 100% elektrische en akoestische functionele tests. Elke productiebatch ondergaat een uitgebreide verificatie van de milieu- en mechanische belasting:
•Bewaren bij hoge temperaturen — 48 uur bij +80 ± 2 °C, gevolgd door 2 uur herstel bij omgevingstemperatuur en volledige parametrische verificatie
•Bewaring bij lage temperatuur — 48 uur bij -30 ± 2 °C, gevolgd door 2 uur herstel bij omgevingstemperatuur
•Thermische schokcycli — 5 cycli tussen -30 °C en +80 °C met een verblijfsduur van 30 minuten per uiterste
• Trillingsweerstand — sinusoïdale sweep 10–55 Hz, amplitude van 1,0 mm, XYZ-assen, cumulatief 0,5 uur
•Mechanische schok — Vrije val van 75 cm op hardhout van 10 mm, 3 schokken
• Vochtbestendigheid — 48 uur bij 50 ± 5 °C / 90–95% RH, gevolgd door 2 uur herstel bij omgevingstemperatuur
• Hittebestendigheid van soldeer — 250 ± 5 °C gedurende 10 ± 0,5 seconden met een afstand van 2,0 mm tussen lichaam en soldeer
Monsterbatchtestgegevens bevestigen consistente prestaties binnen de specificatie: geluidsdruk 94,1--96,1 dB, stroom 24,4--26,4 mA, frequentie 2987--3011 Hz (allemaal binnen de specificatie 3000 ± 300 Hz), zonder enige dimensionale of polariteitsdefecten.
Vraag 1: Kan de MLT-9650Y-5V rechtstreeks worden aangestuurd vanaf een 3,3 V microcontroller GPIO?
Nee. De minimale bedrijfsspanning is 4 V en 3,3 V valt onder de gegarandeerde functionele drempel. Hoewel de zoemer mogelijk een verminderde output produceert of niet volledig oscilleert bij 3,3 V, vereist een betrouwbare werking een voeding van minimaal 4 V. Overweeg voor 3,3 V-systemen een 5 V-boostconverter of selecteer een actieve zoemer met 3 V uit het MEIDI-portfolio.
Vraag 2: Wat is de akoestische levensduur bij continu gebruik bij maximale nominale spanning?
De geïntegreerde oscillator en elektromagnetische transducer zijn gekwalificeerd voor continu gebruik bij 5 V en 25 °C omgevingstemperatuur. De levensduur wordt verlengd bij intermitterende bedrijfscycli die typisch zijn voor alarmtoepassingen. Neem contact op met de fabriek voor specifieke levensduurgegevens. Voor toepassingen met continue toon, zoals noodevacuatiesignalen, moet thermisch beheer van de behuizing worden overwogen om warmteaccumulatie te voorkomen.
Vraag 3: Hoe beïnvloedt de geïntegreerde oscillator de elektromagnetische compatibiliteit in vergelijking met extern aangedreven passieve zoemers?
De interne oscillator werkt op een vaste 3000 Hz met gecontroleerde stijg- en daaltijden, en produceert voorspelbare harmonische inhoud die voornamelijk beperkt is tot oneven harmonischen (9 kHz, 15 kHz, enz.) die buiten de typische testbanden voor geleide en uitgestraalde emissie vallen. In tegenstelling tot PWM-aangedreven passieve zoemers waarbij het schakelgeluid afhangt van de lay-out van het drivercircuit, de impedantie van de poortaandrijving en de PCB-routering, presenteert de MLT-9650Y-5V een consistente elektrische belasting met minimale hoogfrequente inhoud, wat over het algemeen resulteert in lagere EMC-emissies en vereenvoudigde conformiteitstests.
V4: Welke overwegingen bij het ontwerp van de behuizing zijn van toepassing op het 5,0 mm hoogteprofiel?
De lichaamshoogte van 5,0 mm vereist voldoende vrije ruimte boven het PCB-oppervlak om akoestische obstructie te voorkomen. Extra ruimte boven de geluidsopening wordt aanbevolen om verslechtering van de geluidsdruk door nabijgelegen oppervlakken of componenten te voorkomen. Voor behuizingen met roosters of membranen moet de aanpassing van de akoestische impedantie worden geëvalueerd; dichte mazen kunnen de output verzwakken. De vierkante voetafdruk van 9,6 mm zorgt voor een stabiele mechanische montage op standaard FR4-substraten van 1,6 mm.
Vraag 5: Worden OEM-aanpassingen zoals aangepaste tape-en-reel-verpakkingen of alternatieve pinconfiguraties ondersteund?
Ja. MEIDI ondersteunt OEM-aanpassingen, waaronder aangepaste tape-en-reel-specificaties, alternatieve verpakkingshoeveelheden en aangepaste labels voor bestellingen met grote volumes. Aanpassingen aan de loodvorm voor conversie door gaten zijn niet van toepassing op de SMD MLT-9650Y-5V, maar aanbevelingen voor aangepaste soldeerpasta-stencils en richtlijnen voor reflow-profielen zijn beschikbaar via de applicatie-engineering. Minimale bestelhoeveelheden en doorlooptijden variëren per wijzigingsbereik.
Neem voor technische gegevensbladen, CAD-footprints, voorbeeldaanvragen of OEM-integratierichtlijnen voor de MLT-9650Y-5V contact op met MEIDI Engineering Support.
MEIDI application engineering reageert doorgaans binnen één werkdag op technische vragen
