Stabiele actieve piëzo-elektrische zoemer voor elektronische waarschuwingen

Bedrijfsoverzicht

De actieve piëzo-elektrische zoemerproductie van Jiangsu Meidi combineert nauwkeurige oscillatorkalibratie met geautomatiseerde keramische transducertests. Elke eenheid ondergaat akoestische karakterisering over het hele bedrijfsspanningsbereik, en screening op omgevingsstress wordt toegepast op bemonsterde batches. Technische specialisten werken rechtstreeks met klanten samen om frequentieparameters, spanningsdrempels en behuizingsafmetingen te verfijnen voor gespecialiseerde implementatiescenario's.

Productbeschrijving

Actieve piëzo-elektrische zoemers integreren een ingebouwd oscillatorcircuit met een keramische transducer met hoog rendement, zodat het aanleggen van een DC-voeding binnen het nominale spanningsbereik onmiddellijk een toon met een vaste frequentie produceert. Deze op zichzelf staande componenten worden op grote schaal toegepast in rookmelders, gasalarmen, industriële waarschuwingspanelen, medische waarschuwingsapparatuur en parkeersensoren voor auto's, waarbij een luid alarmsignaal met laag vermogen van cruciaal belang is voor de veiligheid. Omdat de aandrijfelektronica zich al in de zoemer bevindt, heeft het hostsysteem geen PWM-uitgang van de microcontroller of een externe signaalgenerator nodig, wat het aantal componenten vermindert en de circuitindeling vereenvoudigt.

De piëzo-elektrische keramische constructie genereert doordringende tonen die omgevingsgeluid doorbreken, waardoor waarschuwingen de beoogde ontvangers bereiken, zelfs in akoestisch uitdagende omgevingen. In tegenstelling tot eenMagnetische actieve zoemer, dat een spoel en een ferromagnetisch diafragma gebruikt om een ​​lager geluid te produceren, werkt het actieve piëzo-elektrische type op hogere frequenties, doorgaans 2 kHz tot 6 kHz, en trekt het minder stroom. Dit maakt hem vooral geschikt voor apparatuur op batterijen waarbij het stroomverbruik rechtstreeks van invloed is op de onderhoudsintervallen.

Oscillatorcircuit en akoestische prestaties

De interne oscillator is afgestemd op de resonantiefrequentie van het piëzo-elektrische element, een dunne keramische schijf gebonden aan een metalen substraat. Wanneer het circuit wordt ingeschakeld, genereert het een blokgolfaandrijving die ervoor zorgt dat het keramiek op het resonantiepunt uitzet en samentrekt, waardoor de geluidsweergave wordt gemaximaliseerd. Omdat de oscillatiefrequentie mechanisch vaststaat, is een actieve piëzo-elektrische zoemer niet bedoeld voor toepassingen waarbij een variabele toonhoogte nodig is. Voor ontwerpen die een reeks tinten vereisen, aPassieve piëzo-elektrische zoemerof eenMagnetische passieve zoemeraangedreven door een microcontroller PWM-signaal biedt grotere flexibiliteit.

Het geluidsdrukniveau varieert doorgaans van 80 dB tot 100 dB op 10 cm, afhankelijk van het behuizingsontwerp en de aandrijfspanning. Het robuuste keramische element is bestand tegen extreme temperaturen van -20℃ tot +70℃ en mechanische trillingen, waardoor actieve piëzo-elektrische zoemers betrouwbaar zijn in zware bedrijfsomgevingen. Voor extreem hoge omgevingsgeluiden is er een specialeAlarmzoemermet een op maat gemaakte akoestische kamer kan een nog hogere output opleveren.

Varianten en maatwerk

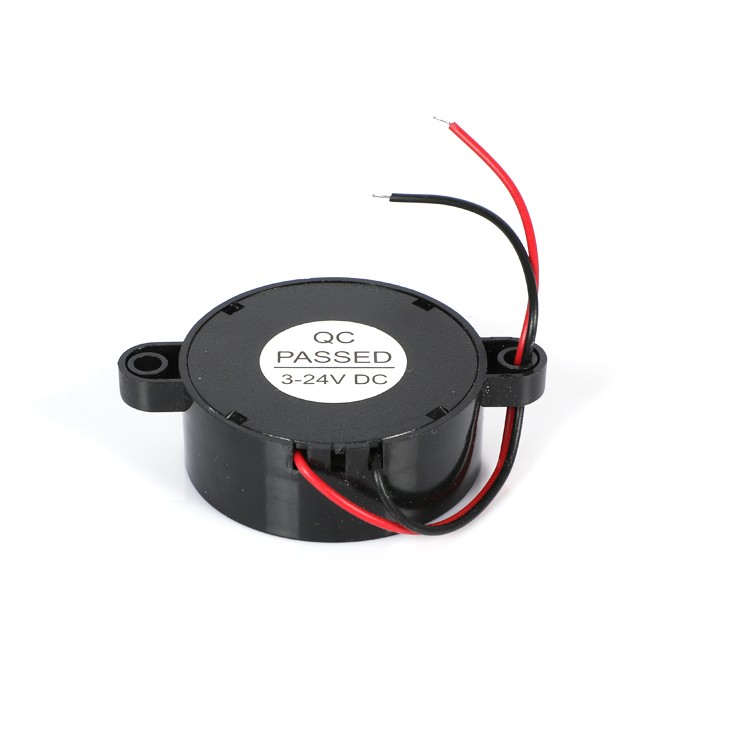

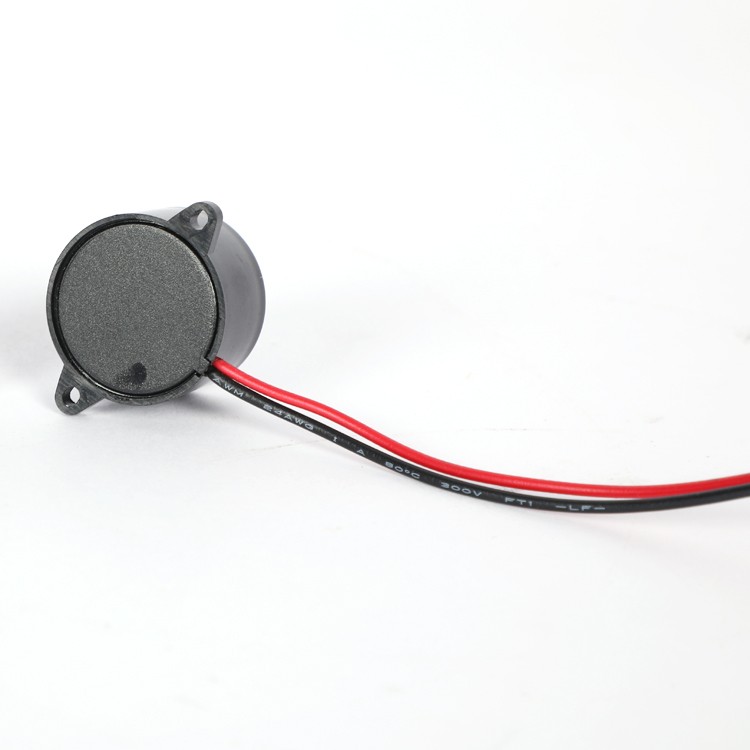

Actieve piëzo-elektrische zoemers zijn verkrijgbaar in verschillende spanningen, gewoonlijk 3V, 5V, 12V en 24V DC. Configuraties met doorlopende pin, draadgeleider en paneelmontage voldoen aan de meeste mechanische vereisten. Voor compacte ontwerpen voor opbouwmontage is eenSMD piëzo-elektrische passieve zoemerkan worden gebruikt, hoewel de actieve oscillatorversie in SMD-vorm vanwege ruimtebeperkingen minder gebruikelijk is. Voor projecten die een niet-standaard resonantiefrequentie, toonpatroon of pin-indeling nodig hebben, kan MEIDI de oscillatorparameters en de behuizingsgeometrie aanpassen. Prototypemonsters worden geleverd met een akoestisch testrapport, zodat de prestaties in de doelbehuizing kunnen worden geverifieerd.

Veelgestelde vragen

Kan een actieve piëzo-elektrische zoemer meerdere tonen produceren?

Een standaard actieve zoemer zendt een enkele continue toon uit of een vooraf ingesteld wisselend patroon, indien gespecificeerd op het moment van bestelling. De toon kan niet door de gebruiker worden gewijzigd. Voor meerdere afzonderlijke waarschuwingen van dezelfde eenheid is een extern aangedreven passieve zoemer, bestuurd door een microcontroller, een geschiktere oplossing.

Wat is het typische stroomverbruik vergeleken met een elektromagnetische zoemer?

Piëzo-elektrische actieve zoemers trekken over het algemeen minder stroom dan elektromagnetische typen, vaak minder dan 10 mA bij nominale spanning. De exacte waarde hangt af van het model en het rijniveau, maar dit efficiëntievoordeel maakt ze populair voor op batterijen werkende veiligheidsvoorzieningen.

Hoe moet tijdens de montage met de geluidspoort worden omgegaan?

De opening aan de voorkant moet vrij blijven. Flux, conformal coating of schoonmaakmiddel dat de poort binnendringt, kan het diafragma dempen en de geluidsproductie verminderen. Als het wassen van borden nodig is, moet een tijdelijke beschermkap of een verzegelde zoemervariant worden overwogen.

In onderstaande tabel staan ​​alle standaardspecificaties van producten uit deze serie vermeld. Maatwerkoplossingen zijn op uw verzoek beschikbaar; Neem gerust contact met ons op voor verdere aanpassingsvereisten.

Model	Productafbeelding	Nominale spanning (VDC)	Bedrijfsspanning (VDC)	Geluidsdrukniveau @10cm (dB)	Bedrijfsstroom (mA)	Resonante frequentie (Hz)	Bedrijfstemperatuur (℃)	Gewicht (g)	Afmetingen (mm)

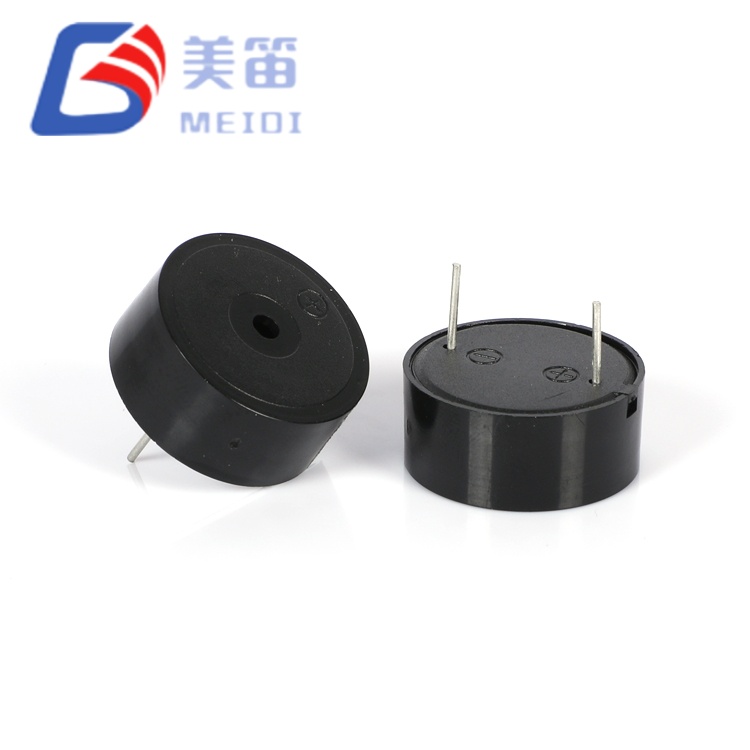

HND-2310E		12	3~24	≥85 @3500Hz 12Vp-p	≤4 @3500Hz 12Vp-p	3500 ± 500	-20~+75	4	Ø22,8×9,8
HND-2310B		12	3~24	≥85 @3500Hz 12Vp-p	≤4 @3500Hz 12Vp-p	3500 ± 500	-20~+75	4	Ø22,8×9,8

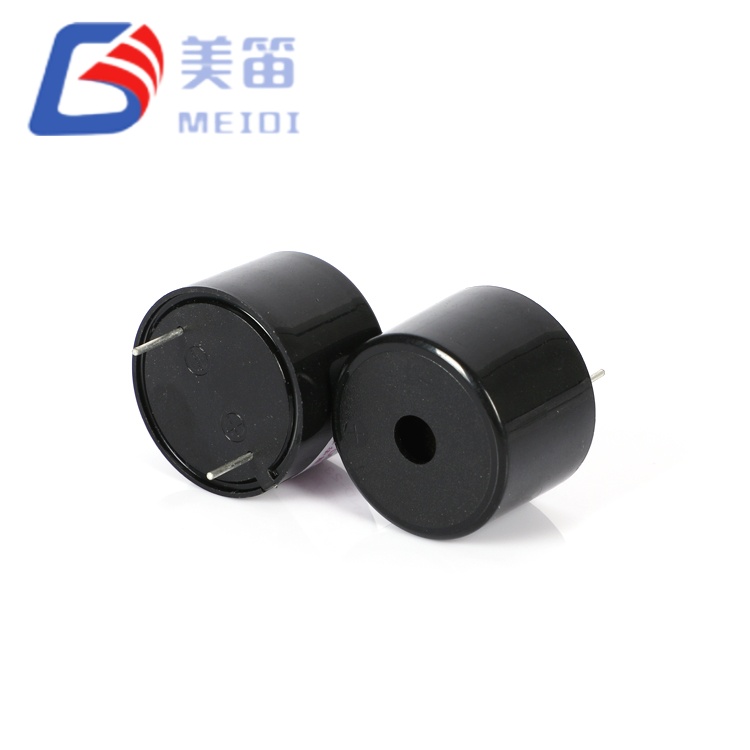

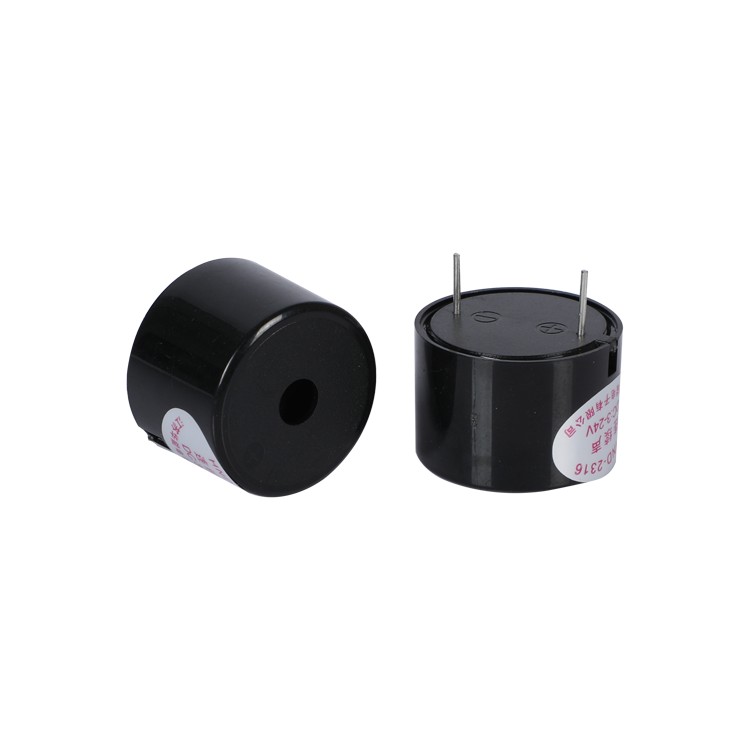

HND-2316		12	3~24	≥90 @3000Hz 12Vp-p	≤10 @3000Hz 12Vp-p	3000 ± 500	-20~+80	5	Ø23,0×16,0

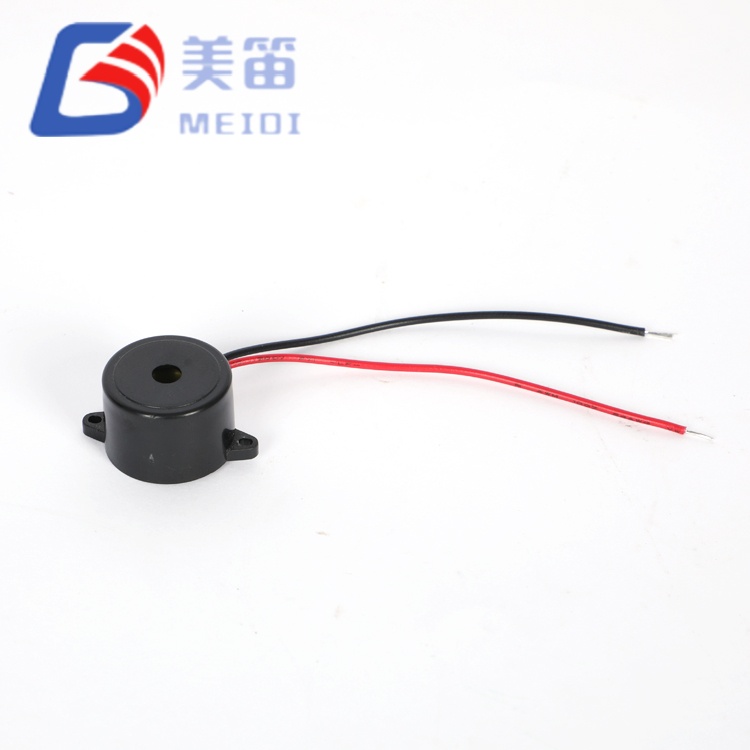

HND-2316L		12	3~24	≥90 @3000Hz 12Vp-p	≤10 @3000Hz 12Vp-p	3000 ± 500	-20~+80	5	Ø23,0×16,0

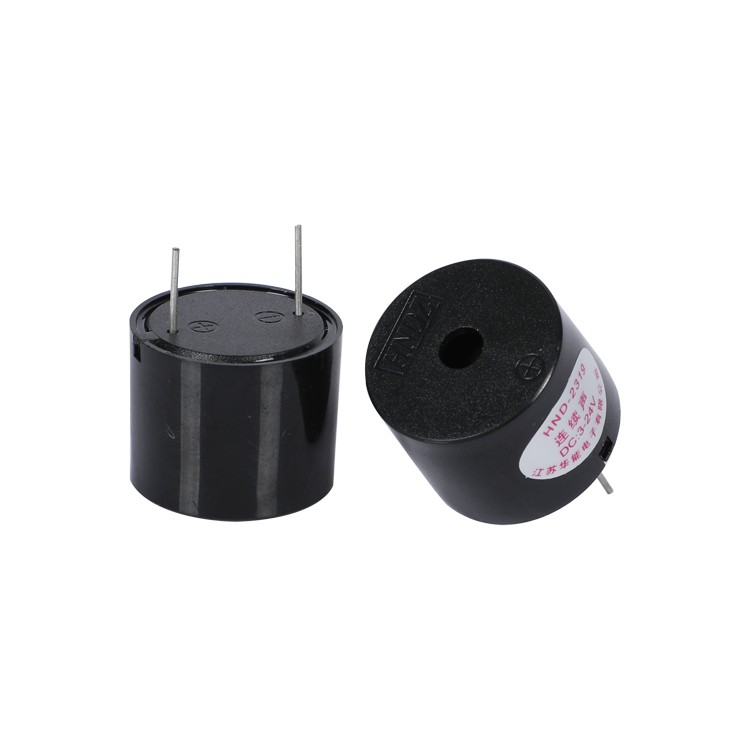

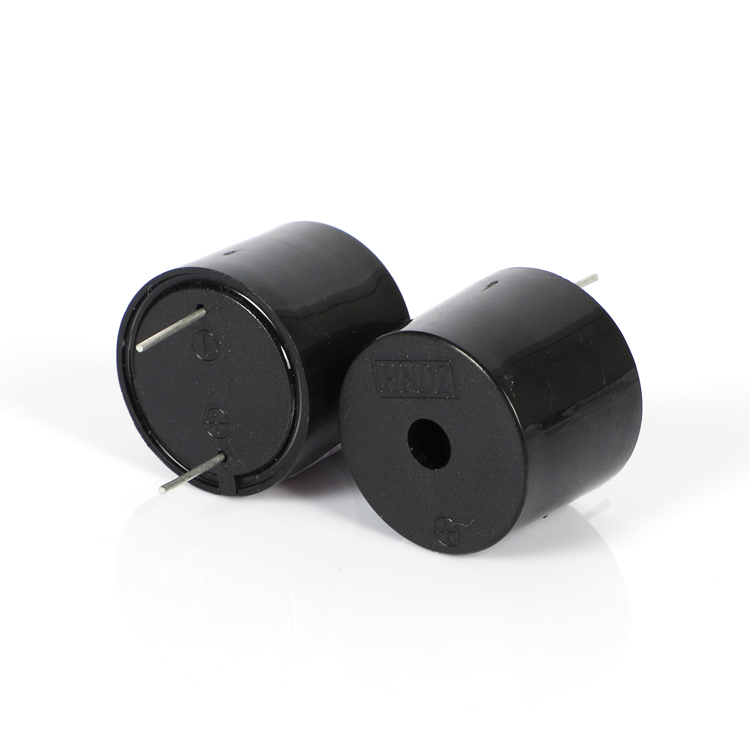

HND-2319		12	3~24	≥90 @3700Hz 12Vp-p	≤10 @3700Hz 12Vp-p	3700 ± 500	-20~+80	5	Ø23,0×19,0

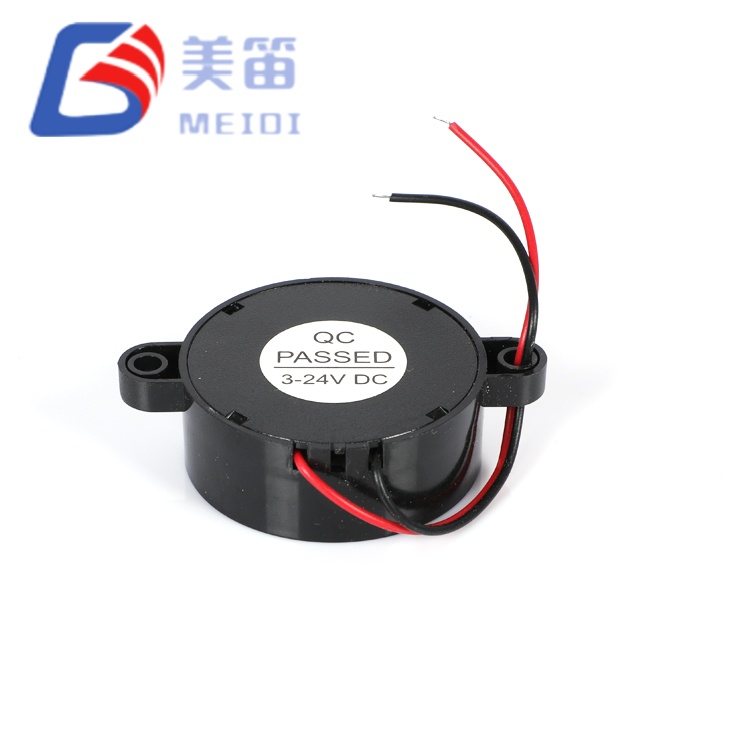

HND-4216		12	3~24	≥90	≤8	2800 ± 500	-20~+80	12	Ø41,8×16,0

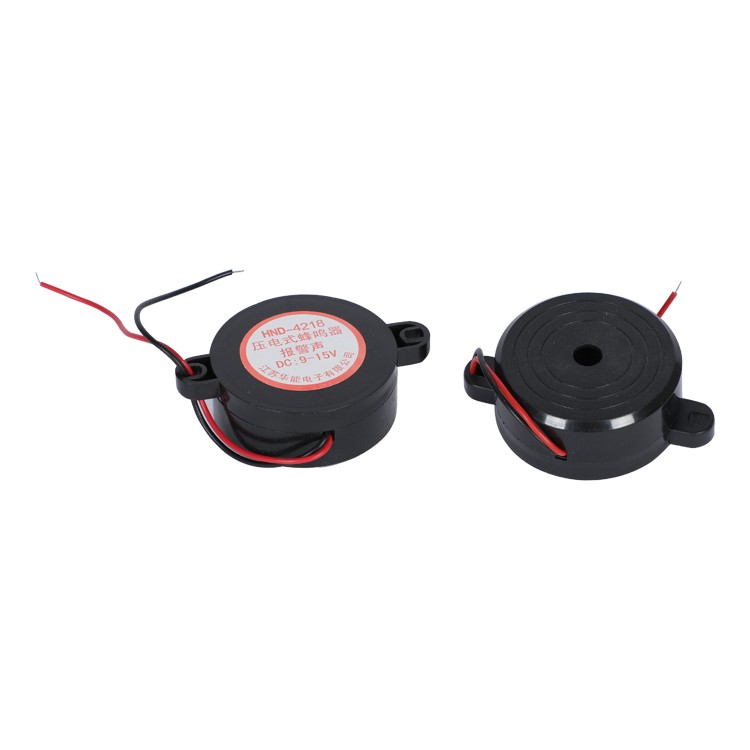

HND-4218		12	3~24	≥90	≤8	2800 ± 500	-20~+80	12	Ø41,8×18,0
