In het kort:Een elektromagnetische zoemer (vaak magnetische zoemer genoemd) verandert een kleine spreekspoel met spoel en magneet in een betrouwbaar hoorbaar alarm voor apparaten, alarmen, auto- en industriële producten. Deze gids uit 2026 legt uit hoe een elektromagnetische zoemer werkt, vergelijkt actieve versus passieve en magnetische versus piëzo-elektrische constructies, somt de belangrijkste specificaties op die moeten worden gecontroleerd en laat zien hoe MEIDI op maat gemaakte en OEM-elektromagnetische zoemeroplossingen ontwikkelt voor ontwerpingenieurs en inkoopteams.

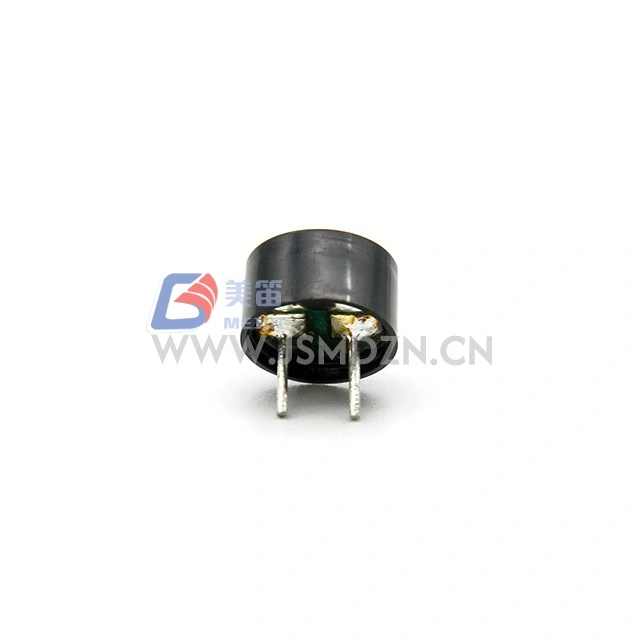

Een elektromagnetische zoemer is een elektro-akoestische transducer opgebouwd rond een spoel, een permanente magneet en een ferromagnetisch diafragma (meestal een kleine stalen kap). Wanneer er stroom door de spoel vloeit, wordt deze een elektromagneet die het diafragma naar de magneet trekt; keer de stroom om en het diafragma veert terug. Herhaal dat duizenden keren per seconde en je krijgt een toon. In tegenstelling tot een piëzo-elektrische zoemer, die een keramische schijf buigt, maakt een elektromagnetische zoemer gebruik van een bewegend spoelmechanisme – hetzelfde principe als een luidspreker, verkleind tot een paar millimeter. Dat maakt elektromagnetische zoemers tot een vertrouwde, goedkope keuze voor elk product dat gewoon gehoord moet worden.
Omdat het mechanisme mechanisch en autonoom is, blijft een elektromagnetische zoemer werken ondanks trillingen, schommelingen in de luchtvochtigheid en jarenlange schakelcycli. Voor panelen, meters en consumptiegoederen blijft de elektromagnetische zoemer de standaardsirene wanneer een heldere, lage toon belangrijker is dan het absoluut minimale stroomverbruik.
Het mechanisme is het principe van de bewegende spoel (spreekspoel). Bij een passieve elektromagnetische zoemer levert u een afwisselend of gepulseerd aandrijfsignaal dat de spoel herhaaldelijk bekrachtigt; het diafragma oscilleert op de aandrijffrequentie en straalt geluid uit. Bij een actieve elektromagnetische zoemer zorgt een interne oscillator voor het schakelen vanuit een gelijkstroomvoeding. Twee feiten bepalen het ontwerp:
Dat is de reden waarom dezelfde elektromagnetische zoemer luider klinkt op de nominale resonantiefrequentie dan daarbuiten. Wanneer u een elektromagnetische zoemer specificeert, is de resonantiefrequentie het getal dat de werkelijke luidheid in uw behuizing bepaalt.
Dit is de eerste vork in elke selectie van elektromagnetische zoemers: leeft de oscillatie in het onderdeel of in uw firmware?
Een passieve elektromagnetische zoemer bevat alleen de spoel en het diafragma – geen oscillator. Je voedt hem met een blokgolf of AC-signaal op de toonfrequentie, en hij klinkt op die frequentie. Het voordeel is de toonhoogtecontrole: één passieve elektromagnetische zoemer kan melodieën, tweetonige alarmsignalen of een enkele bevestigingspieptoon produceren. De kosten zijn dat uw MCU of een driver-IC de golfvorm moet genereren.
Een actieve elektromagnetische zoemer bevat een interne oscillator. Pas gelijkstroom toe binnen het nominale bereik en hij piept zelfstandig op een vaste toon. Voor een eenvoudige "power-on" pieptoon of foutwaarschuwing is een actieve elektromagnetische zoemer het snelste pad: geen code, geen extra onderdelen, alleen een spanningsrail en een serieweerstand.
Snelle regel:een vaste waarschuwingstoon nodig zonder firmware? Kies voor een actieve elektromagnetische zoemer. Heb je toonhoogtecontrole, muziek of een tweetonig alarm nodig? Kies een passieve elektromagnetische zoemer en stuur deze aan.
Beide maken geluid; zij doen het anders. Een magnetische (elektromagnetische) zoemer beweegt een spoel en een magneet; een piëzo-elektrische zoemer buigt een keramische schijf. De praktische afwegingen:
Als u een diepe, luide, laagfrequente waarschuwing bij 3–12 V nodig heeft, is een elektromagnetische zoemer vaak de betere waarde. Als het energiebudget en het temperatuurbereik domineren, vergelijk beide dan op de bank voordat u een beslissing neemt.
Als er weinig ruimte op het bord is, soldeert de elektromagnetische SMD-zoemer rechtstreeks op het bord. Onderdelen uit de MEIDI MLT-serie brengen het bewegende-spoelmechanisme zonder kabels in een voetafdruk van 5 x 5 mm of kleiner. Een elektromagnetische SMD-zoemer overleeft de geautomatiseerde montage en blijft consistent op volume. Daarom verschijnt hij in slimme sloten, wearables, huishoudelijke apparaten en dashboardindicatoren. De afweging ten opzichte van een elektromagnetische zoemer met lood is een iets lagere maximale geluidsuitvoer, dus bevestig de dB bij uw werkelijke bedrijfsspanning voordat u een beslissing neemt.
Voor reflow-montage verwijdert een elektromagnetische SMD-zoemer ook een handmatige inbrengstap en vermindert de plaatsingsfouten, wat van belang is zodra uw volume boven een paar duizend eenheden per maand stijgt.
Het lezen van een gegevensblad voor een elektromagnetische zoemer komt neer op vier cijfers, plus twee secundaire cijfers:
Vergrendel eerst het spanningsbereik en de resonantiefrequentie, omdat deze beslissen of de elektromagnetische zoemer überhaupt op uw bord en uw behuizing past.
Het aandrijfcircuit volgt het type dat u hebt gekozen. Een passieve elektromagnetische zoemer wil een blokgolf - een MCU PWM-pin via een stroombegrenzende weerstand, of een speciaal zoemer-driver-IC, werkt goed. Houd de aandrijfspanning binnen het nominale bedrijfsbereik; overmatig rijden kan de spoel verzadigen of oververhitten. Een actieve elektromagnetische zoemer heeft alleen een schone gelijkstroomvoeding en een serieweerstand nodig; schakel het met een transistor of MOSFET van uw MCU GPIO. Omdat de spoel inductief is, plaatst u er een terugslagdiode overheen om uw eindtrap te beschermen.
Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI) produceert elektromagnetische zoemers over passieve, actieve en SMD-lijnen, met interne spoelwikkeling en akoestische afstemming - de stappen die de toonconsistentie bepalen vanaf de eerste eenheid tot de volumeproductie. Hieronder vindt u een representatieve selectie uit ons assortiment. Volledige mechanische tekeningen en de volledige catalogus zijn op aanvraag verkrijgbaar. Elke waarde is een gemeten specificatie; bevestig altijd de meest recente datasheet voordat u gaat ontwerpen.
| Model | Type | Beoordeeld V | Operatie V | Resonante frequentie. | Geluidsuitvoer | Nominale stroom |
|---|---|---|---|---|---|---|
| HN-1295 | Passief | 5 V | 3–7 V | 2400 Hz | ≥85 dB | ≤80mA |
| HN-2512 | Passief | 5/12 V | 3–7/9–14 V | 800 Hz | 85dB | ≤30mA |
| HN-9650E | Passief | 5 V | 4–6 V | 2700 Hz | ≥85 dB | ≤80mA |
| HMB1206-05 | Actief | 5 V | 3–7 V | 2700 ± 300 Hz | ≥85 dB | ≤30mA |
| HNB09A05 | Actief | 5 V | 3–7 V | 2700 ± 300 Hz | ≥85 dB | ≤30mA |
| TMB12A05 | Actief | 5 V | 3–7 V | 2400±300 Hz | ≥85 dB | ≤30mA |
| TMB12A12 | Actief | 12 V | 8–16 V | 2700 ± 300 Hz | ≥88 dB | ≤30mA |
| TMB12A24 | Actief | 24 V | 18–26 V | 2400±300 Hz | ≥90 dB | ≤30mA |
| MLT-5020 | SMD Passief | 3,0 V | 2–4 V | 4000 ± 300 Hz | ≥80 dB | ≤100 mA |
| MLT-8530-16R | SMD Passief | 3,6 V | 2,5–4,5 V | 2700 ± 200 Hz | ≥85 dB | ≤100 mA |
| MLT-9650Y-5V | SMD actief | 5 V | 4–7 V | 3000 ± 300 Hz | ≥85 dB | ≤30mA |
Gebruik deze controle in vijf stappen voordat u een elektromagnetische zoemer aan uw stuklijst toewijst:
Stuur bij twijfel MEIDI het volume, het aanbod en de vereiste luidheid van uw behuizing. Wij zullen u de elektromagnetische zoemer voorstellen die bij uw behuizing past, in plaats van te raden.

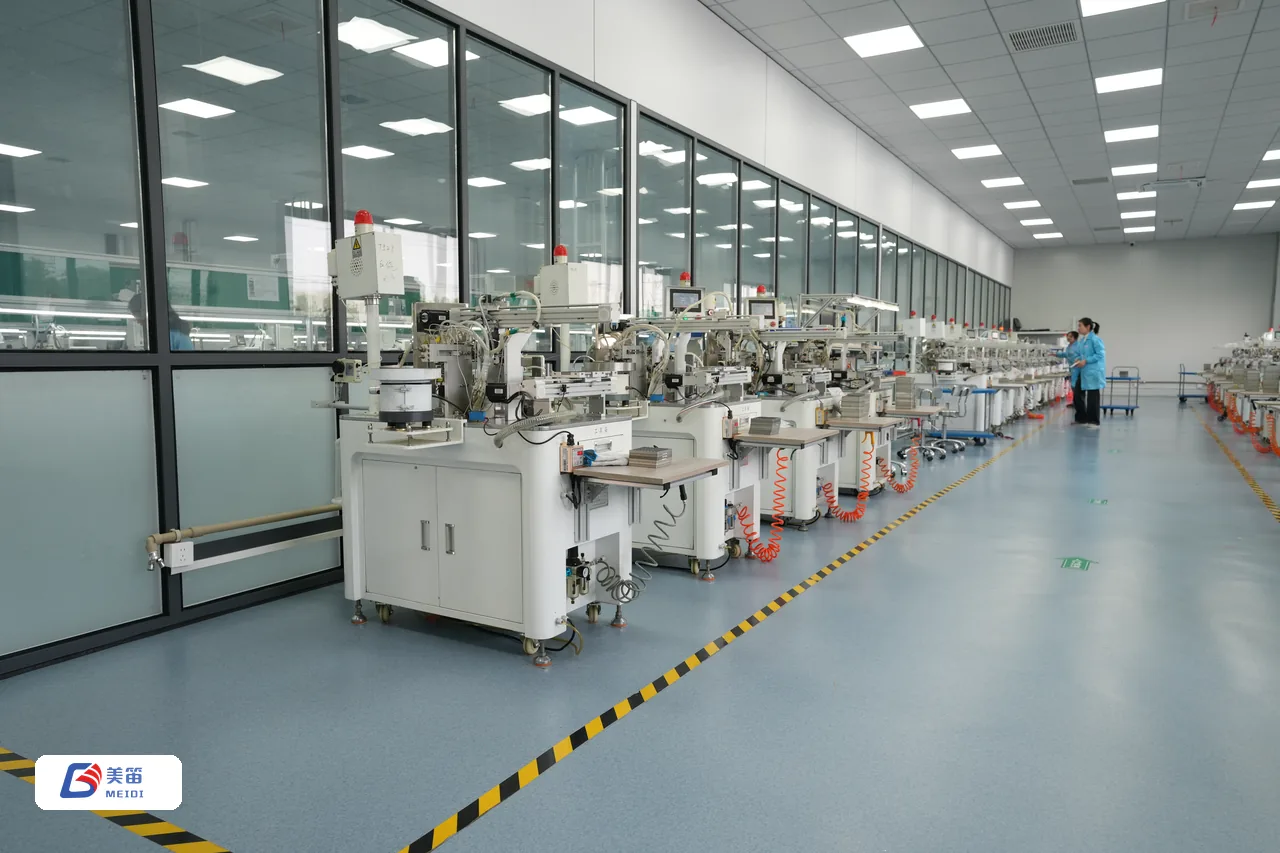

Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI) is een toegewijde fabrikant van zoemer- en akoestische componenten, geen handelsmaatschappij. MEIDI is het exportmerk van dezelfde productiebasis, gebouwd voor op maat gemaakte en OEM-programma's. Als een standaardonderdeel uw behuizing, spanning of SPL-doel mist, stemmen we de spoel en de holte af op uw specificaties. Met geautomatiseerde productielijnen, een intern akoestisch testlaboratorium en ISO 9001- en ISO 14001-managementsystemen plus RoHS- en REACH-naleving ondersteunen we klanten van prototypemonsters in enkele dagen tot stabiele massaproductie. Als u leveranciers van elektromagnetische zoemers vergelijkt, stel ze dan een eenvoudige vraag: wie windt de spoel op en wie test de toon? Bij MEIDI is het antwoord hetzelfde: dat doen we.
Een elektromagnetische zoemer maakt gebruik van een spoel en magneet die een stalen diafragma bewegen; een piëzo-elektrische zoemer buigt een keramisch element onder spanning. De elektromagnetische zoemer wint op het gebied van laagfrequente luidheid en lage kosten voor basiswaarschuwingen, terwijl het piëzo-elektrische type wint op het gebied van vermogen, duurzaamheid en slanke SMD-ontwerpen. Kies voor de elektromagnetische zoemer als u een diepere toon bij 3–12 V nodig heeft.
Kies een passieve elektromagnetische zoemer als uw firmware al een PWM-uitgang aanstuurt en u de toonhoogte wilt regelen of melodieën wilt afspelen. Kies voor een actieve elektromagnetische zoemer als je alleen een vaste pieptoon van gelijkstroom nodig hebt en de eenvoudigste integratie wilt zonder extra code.
Ja. MEIDI ontwikkelt op maat gemaakte elektromagnetische zoemeroplossingen met akoestische afstemming, op maat gemaakt mechanisch ontwerp en mede ontworpen aandrijfcircuits. Evaluatiemonsters worden doorgaans binnen enkele dagen gebouwd, zodat u de prestaties in uw eigen behuizing kunt verifiëren.
MEIDI produceert onder ISO 9001 en ISO 14001 kwaliteits- en milieumanagementsystemen, en onze elektromagnetische zoemerproducten voldoen aan de RoHS- en REACH-stofvereisten. Documentatie reist met elke zending mee.
Standaardmodellen kunnen doorgaans binnen een paar werkdagen worden verzonden, en op maat gemaakte elektromagnetische zoemermonsters worden doorgaans binnen enkele dagen nadat de specificatie is bevestigd, gebouwd. Neem contact op met ons team en geef uw spanning, SPL en voetafdruk door om te beginnen.
Heeft u een elektromagnetische zoemer nodig voor uw volgende ontwerp?
Vertel ons uw spanning, SPL en footprint, en wij adviseren u een standaardmodel of stellen een op maat gemaakte elektromagnetische zoemer voor. Gegevensbladen en gratis evaluatiemonsters zijn op aanvraag verkrijgbaar.
Contact:sales067@meidibuzzer.com | Website:www.meidibuzzer.com
Dit artikel is bedoeld als technische referentie. Specificaties weerspiegelen representatieve MEIDI elektromagnetische zoemermodellen; bevestig altijd de meest recente datasheet voordat u gaat ontwerpen. © Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI).
