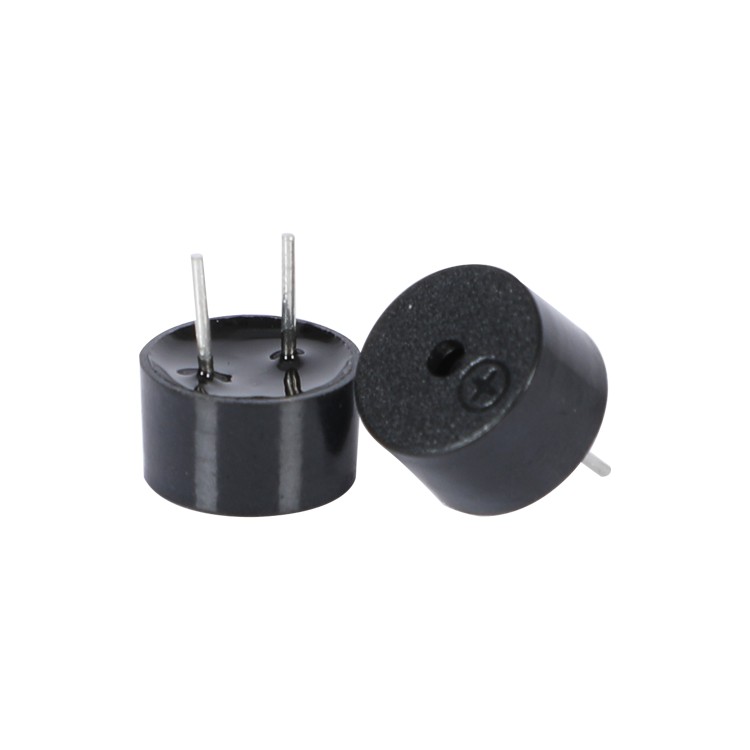

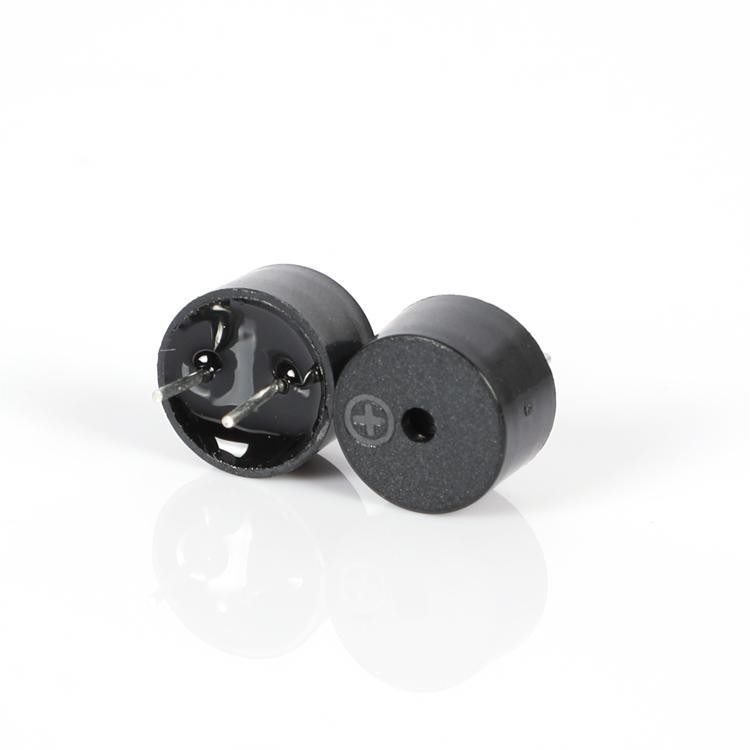

Een magnetische passieve zoemer stript het ontwerp tot de essentiële akoestiek componenten: een spoel, een permanente magneet en een dun ferromagnetisch diafragma. Er is geen ingebouwde oscillator. Om geluid te genereren, moet de gebruiker een wisselstroom of een geschakeld DC-signaal dat overeenkomt met het mechanische resonantiefrequentie van het membraansamenstel. Dit legt de verantwoordelijkheid voor toongeneratie op het hostcircuit, maar in ruil daarvoor geeft het volledig controle over toonhoogte, volume en duty-cycle. Omdat de aandrijfgolfvorm is extern gegenereerd, kan een enkele PWM-uitgang van de microcontroller meerdere aansturen Er kunnen passieve zoemers op verschillende frequenties of een enkele zoemer worden gebruikt een reeks waarschuwingspatronen produceren.
Het diafragma in een magnetische passieve zoemer beweegt naar de magnetische kern wanneer er stroom door de spoel vloeit, en dan terugveert als de stroom stopt. Als u dit herhaalt bij de mechanische resonantie, ontstaat de luidste toon. De designer stelt de aandrijffrequentie in, waardoor dezelfde zoemer kan worden bediend enigszins afwijkende resonantie om een andere toonhoogte te produceren bij verminderde luidheid, of aangedreven op het exacte resonantiepunt voor maximale geluidsdruk. De spanning De amplitude van het aandrijfsignaal heeft rechtstreeks invloed op het volume en een reeks Er kan een weerstand worden toegevoegd om de piekstroom tijdens schakeltransiënten te beperken. Vergeleken met eenAactieve piëzo-elektrische zoemerof eenMagnetische actieve zoemer, waarmee de frequentie op een vaste waarde wordt vergrendeld interne oscillator, het passieve type is de meer aanpasbare optie wanneer de systeem beschikt al over een toongenererend circuit.
Magnetische passieve zoemers worden gewoonlijk op specifieke spoelimpedanties gewikkeld 8Ω, 16Ω, 42Ω of hoger, die het stroomverbruik bij een gegeven aandrijfspanning. Spoelen met een lagere impedantie kunnen een hogere geluidsuitvoer leveren, maar vereisen meer aandrijfstroom, dus de selectie impliceert een afweging tussen geluidssterkte en stroomverbruik. Resonantiefrequenties variëren doorgaans van 200 Hz tot 3 kHz, waarbij grotere diafragma's lagere tonen produceren. Ontwerpers gebruik vaak eenElektromagnetische zoemervan dit type naast eenPiëzo-elektrische zoemerof eenPassief piëzo-elektrisch Zoemerin meertonige alarmsystemen, waarbij de magnetische eenheid handelt de laagfrequente band en het piëzo-elektrische element bestrijken de hogere frequenties.
Deze zoemers zijn verkrijgbaar met doorgaand gat, draadgeleiding en opbouwmontage formaten. De versie met doorlopende pin is geschikt voor golfgesoldeerde platen Bij modellen met draadgeleiding kan de zoemer uit de buurt van de hoofdprintplaat worden geplaatst voor een betere akoestische koppeling met het frontpaneel. EenSMD magnetische passieve zoemer biedt dezelfde externe schijf kenmerken in een reflow-compatibel pakket, geschikt voor automatisering montage met hoog volume. Bij montage moet het blootliggende membraan vrijgehouden worden van vloeimiddel, conforme coating en andere verontreinigingen die de trillend oppervlak en verminder de output.
Magnetische passieve zoemers worden overal gebruikt waar een systeem al stroom genereert audiofrequentiesignalen. In de consumentenelektronica zorgen ze voor het indrukken van toetsen feedback- en alarmtonen in apparaten met een speciale microcontroller met reserve timeruitgangen. Automotive dashboardmodules gebruiken ze voor richtingaanwijzerklikken en waarschuwingsgeluiden, aangedreven door de carrosserieregeleenheid. Beveiligingsalarmpanelen en intercomsystemen gebruiken ze om te produceren onderscheidende waarschuwingspatronen die onderscheid maken tussen inbraak, brand en status meldingen. Industriële PLC's en embedded controllers bevatten ook deze zoemers voor lokale storingsindicatie, waarbij de toon gevarieerd kan worden door het besturingsprogramma zonder de hardware te wijzigen.
MEIDIproduceert magnetische passieve zoemers op lijnen die automatisch integreren spoelwikkeling, membraanvorming en magneetmontage. Elke partij wordt bemonsterd voor impedantie, resonantiefrequentie en geluidsdrukniveau, met de gegevens geregistreerd tegen de productiedatum voor volledige traceerbaarheid. De ISO9001 Het kwaliteitskader omvat ook periodieke betrouwbaarheidstesten voor thermische toepassingen schok-, trillings- en soldeerhittebestendigheid. Voor OEM-projecten die dit vereisen een specifieke spoelimpedantie of een aangepaste behuizingsgeometrie, de engineering van MEIDI team kan eerder snelle prototypes en karakteriseringsrapporten leveren zich engageren voor volumeproductie. Hierdoor kunnen ontwerpers de akoestische prestaties in hun daadwerkelijke behuizing voordat de factuur definitief wordt gemaakt van materialen.
Kan ik een magnetische passieve zoemer rechtstreeks vanaf een microcontroller-pin aansturen?
Ja, op voorwaarde dat de pin de vereiste stroom op de beoogde plek kan leveren aandrijfspanning. Veel microcontrollers van 3,3 V en 5 V kunnen een hoge impedantie aansturen passieve zoemer rechtstreeks via een stroombegrenzende weerstand. Voor luider uitgang of voor spoelen met lage impedantie wordt een transistorbuffer aanbevolen.
Hoe verschilt het geluid van een magnetische passieve zoemer van een piëzo-elektrische passieve zoemer?
Magnetische typen produceren een warmere, vollere toon bij lagere frequenties, terwijl piëzo-elektrische passieve zoemers genereren een scherper, hoger geluid. De magnetische versie heeft ook de neiging een bredere resonantie te hebben, waardoor de luidheid die minder gevoelig is voor kleine frequentievariaties in het aandrijfsignaal.
Heeft een magnetische passieve zoemer een terugslagdiode nodig?
De spoelinductie kan spanningspieken genereren wanneer het aandrijfsignaal aanwezig is geschakeld. Bij de meeste laagspanningstoepassingen is de interne weerstand van de spoel en de lage voedingsspanning houden deze pieken binnen veilige grenzen. Wanneer aangedreven op hogere spanningen of via een transistor, een kleine terugslagdiode over de spoelklemmen kan het schakelapparaat beschermen.
In onderstaande tabel staan alle standaardspecificaties van producten uit deze serie vermeld. Maatwerkoplossingen zijn op uw verzoek beschikbaar; Neem gerust contact met ons op voor verdere aanpassingsvereisten.
| Model | Productafbeelding | Nominale spanning (Vo-p) | Bedrijfsspanning (Vo-p) | Geluidsdrukniveau @10cm (dB) | Bedrijfsstroom (mA) | Spoelimpedantie (Ω) | Resonante frequentie (Hz) | Bedrijfstemperatuur (℃) | Gewicht (g) | Afmetingen (mm) |
| QMB-09A-03 |
|
3 | 1,5 ~ 4,5 | ≥85 | ≤80 | 16±5 | 2700±300 | -20~+70 | 0.68 | Ø9,0×4,2 |
| QMB-09A-05 |
|
5 | 3~7 | ≥85 | ≤60 | 42±5 | 2700±300 | -20~+70 | 0.68 | Ø9,0×4,2 |
| QMB-09B-03 |
|
3 | 1,5 ~ 4,5 | ≥85 | ≤80 | 16±5 | 2700±300 | -20~+70 | 0.71 | Ø9,0×5,5 |
| QMB-09B-05 |
|
5 | 3~7 | ≥85 | ≤60 | 42±5 | 2700±300 | -20~+70 | 0.71 | Ø9,0×5,5 |
