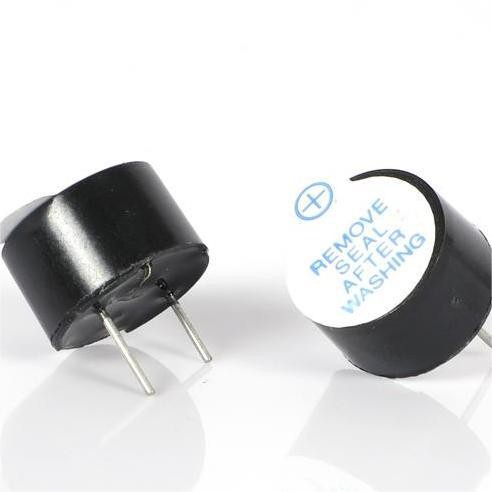

Een magnetische actieve zoemer bevat een spoel, een permanente magneet, een ferromagnetisch diafragma, en een oscillatorcircuit tot één enkele, op zichzelf staande eenheid. Wanneer een gelijkspanning binnen zijn het nominale bereik wordt toegepast, onderbreekt de ingebouwde elektronica automatisch de spoelstroom op de mechanische resonantiefrequentie, waardoor het diafragma trilt en een stabiele toon uitzendt toon. Geen externe signaalgenerator, PWM-uitgang van de microcontroller of extra driver stadium nodig is. Dit plug-and-sound-gedrag zorgt ervoor dat de magnetische actieve zoemer een frequente keuze voor apparatuur waarbij een waarschuwing met een vaste frequentie het enige is dat nodig is eenvoud van het circuit is een prioriteit.
De ingebouwde oscillator is afgestemd op het resonantiepunt van het diafragma en de spoel assemblage, die doorgaans tussen 200 Hz en 3 kHz ligt. Omdat het schakelen gebeurt op de zoemer zelf, het hostsysteem hoeft alleen maar voor een schone DC te zorgen aanbod. Dit elimineert de noodzaak voor een timer-randapparaat op de microcontroller en vermindert de complexiteit van de firmware. Ter vergelijking: eenMagnetische passieve zoemervereist een extern blokgolf- of PWM-signaal op de resonantiefrequentie om te genereren geluid, waardoor de ontwerper controle krijgt over toonhoogte en volume, maar dit kost wel extra aandrijfcircuits. In situaties waarin dezelfde DC-rail al andere logica aandrijft, een actieve zoemer kan direct worden aangesloten, soms met alleen een serieweerstand voor stroombegrenzing.
Magnetische actieve zoemers zijn vervaardigd voor nominale spanningen zoals 1,5V, 3V, 5V, 12V en 24V gelijkstroom. De nominale spanning bepaalt de spoelimpedantie en de resulterende geluidsdrukniveau, dat gewoonlijk tussen 80 dB en 100 dB ligt 10 cm. Het stroomverbruik ligt doorgaans tussen 10 mA en 50 mA, met hogere waarden stroom die doorgaans overeenkomt met een luidere uitvoer. De resonantiefrequentie ligt vast door het mechanische ontwerp en kunnen niet in het veld worden gewijzigd, hoewel er meerdere zijn toonpatroonvarianten (continu, pulserend of afwisselend) kunnen worden gespecificeerd op het tijdstip van bestelling. Voor toepassingen waarbij een oppervlakmontageoppervlak vereist is, kan een SMD magnetische actieve zoemerbiedt dezelfde zelfoscillerende werking gedrag in een reflow-compatibel pakket.
Deze zoemers verschijnen in een breed scala aan producten die een betrouwbare, goedkope hoorbare indicator. Huishoudelijke apparaten zoals airconditioners, magnetrons en wasmachines gebruiken ze voor feedback op toetsaanslagen waarschuwingen voor het einde van de cyclus. Beveiligingsalarmpanelen en rookmelders zijn hiervan afhankelijk luide, directe toon om gevaar aan te geven. In de automobielomgeving: deur open waarschuwingen en gordelverklikkers maken vaak gebruik van magnetische actieve zoemers ze kunnen rechtstreeks werken vanaf een 12V-batterijrail zonder extra signaal conditionering. Industriële apparatuur, inclusief voedingen en programmeerbaar logische controllers, integreert deze componenten ook om lokale fouten te bieden indicatie.
MEIDI produceert magnetische actieve zoemers op speciale assemblagelijnen combineer geautomatiseerde spoelwikkeling, magneetinvoeging, membraanlassen en oscillator-PCB-bevestiging. Elke unit doorstaat een akoestische end-of-line-controle dat het geluidsdrukniveau, de resonantiefrequentie en het stroomverbruik registreert, waarbij de gegevens worden bewaard voor traceerbaarheid van de batch. Het ISO9001 kwaliteitssysteem vereist ook periodieke bemonstering voor temperatuurcycli, vochtigheidsbestendigheid, en hittebestendigheid van soldeer, waardoor consistente veldprestaties over het hele gebied worden gegarandeerd productievolumes. Voor klanten die een aangepast toonpatroon nodig hebben, is er een ander kabellengte of een specifieke spoelimpedantie kan het technische team aanpassen het ontwerp en het verstrekken van karakteriseringsmonsters vóór de hoofdproductierun.
Kan ik de frequentie van een magnetische actieve zoemer wijzigen nadat deze is gebouwd?
Nee. De resonantiefrequentie wordt mechanisch bepaald door het membraan en de spoel montage en kan niet extern worden aangepast. Als er een uitgang met variabele frequentie is vereist, eenMagnetische passieve zoemeraangestuurd door een microcontroller PWM-signaal zou een geschiktere keuze zijn.
Werkt een magnetische actieve zoemer bij een fluctuerende DC-voeding?
De interne oscillator verwacht een relatief stabiele gelijkspanning binnen de gespecificeerd werkbereik. Grote spanningsschommelingen, rimpelingen of omgekeerde polariteit kan een onregelmatige werking of permanente schade veroorzaken. Een eenvoudige ontkoppelcondensator en een seriediode voor bescherming tegen omgekeerde polariteit zijn gebruikelijke toevoegingen aan de stroominvoer.
Wat is het verschil tussen een magnetische actieve zoemer en een actieve piëzo-elektrische zoemer?
Beide zijn zelf-oscillerend en vereisen alleen een gelijkstroomvoeding, maar ze gebruiken verschillende transducertechnologieën. Een magnetische actieve zoemer produceert een lagere frequentie, warmere toon en kan werken vanaf zeer lage spanningen. EenActieve piëzo-elektrische zoemergenereert een hogere, scherpere toon geluid en trekt doorgaans minder stroom. De keuze hangt af van de gewenste toon karakter, energiebudget en akoestiek van de behuizing.
In onderstaande tabel staan alle standaardspecificaties van producten uit deze serie vermeld. Maatwerkoplossingen zijn op uw verzoek beschikbaar; Neem gerust contact met ons op voor verdere aanpassingsvereisten.

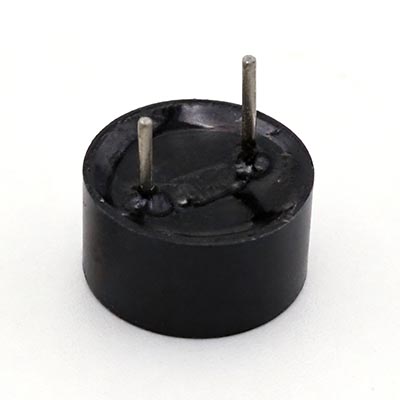

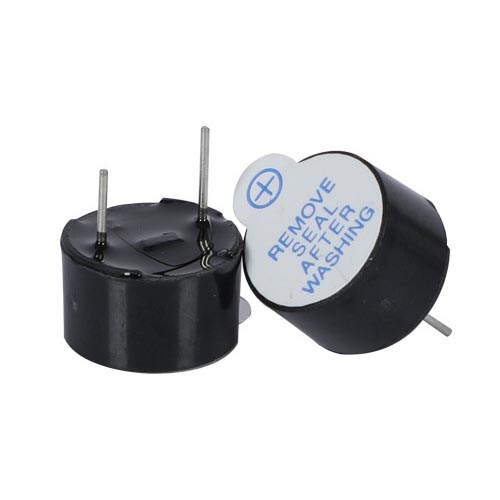

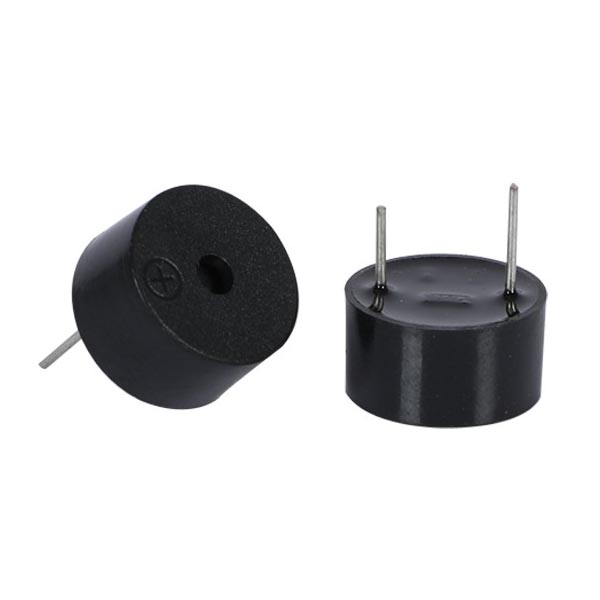

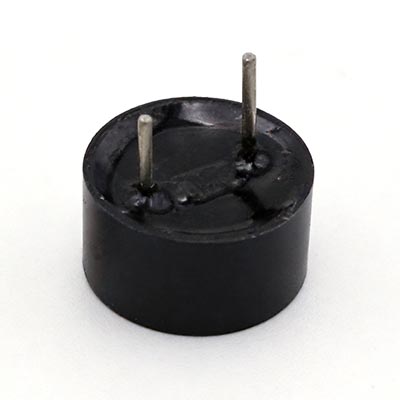

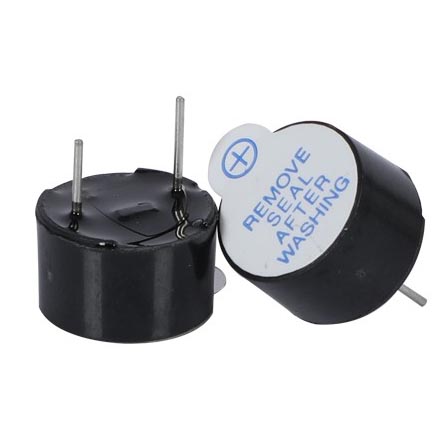

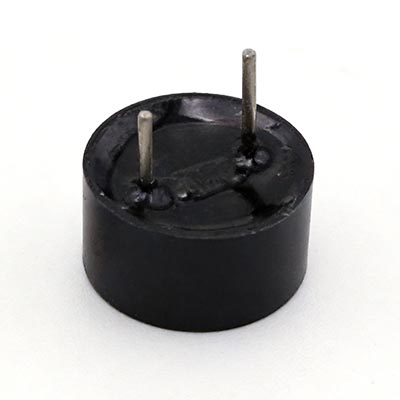

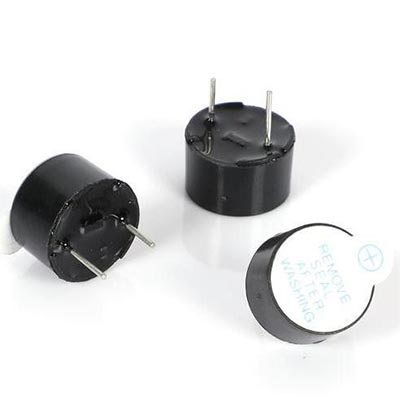

| Model | Productafbeelding | Nominale spanning (VDC) | Bedrijfsspanning (VDC) | Geluidsdrukniveau @10cm (dB) | Bedrijfsstroom (mA) | Resonante frequentie (Hz) | Bedrijfstemperatuur (℃) | Gewicht (g) | Afmetingen (mm) |

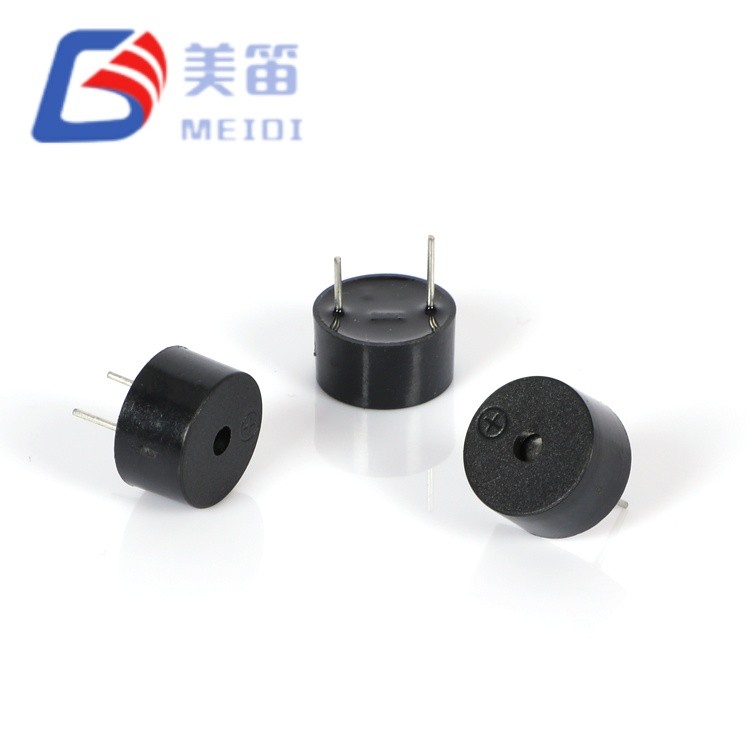

| HMB1206-03 |
|
3 | 2~5 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×6,5 |
| HMB1206-05 |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×6,5 |
| HMB1206-12 |
|
12 | 8~16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-03B |
|
3 | 2~5 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-05B 65 |
|
5 | 3~7 | ≥83 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-05B 95 |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-05C |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-12C |
|
12 | 8~16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HMB1275-24B |
|
24 | 18~26 | ≥90 | ≤30 | 2400±300 | -20~+70 | 1.7 | Ø12,0×7,5 |
| HNB09A12 |
|
12 | 8~16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.75 | Ø9,0×5,5 |
| HNT-9042-03 |
|
3 | 1,5 ~ 4,5 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.71 | Ø9,0×4,2 |
| HNT-9042-05 |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.71 | Ø9,0×4,2 |
| HNT-9042-12 |
|
12 | 8~16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.71 | Ø9,0×4,2 |
| HNT-9650-03 |
|
3 | 1,5 ~ 4,5 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.78 | Ø9,6×5,0 |
| HNT-9650-05 |
|
5 | 3~7 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.78 | Ø9,6×5,5 |
| HNT-9650-12 |
|
12 | 8~16 | ≥85 | ≤30 | 2700±300 | -20~+70 | 0.78 | Ø9,6×5,0 |

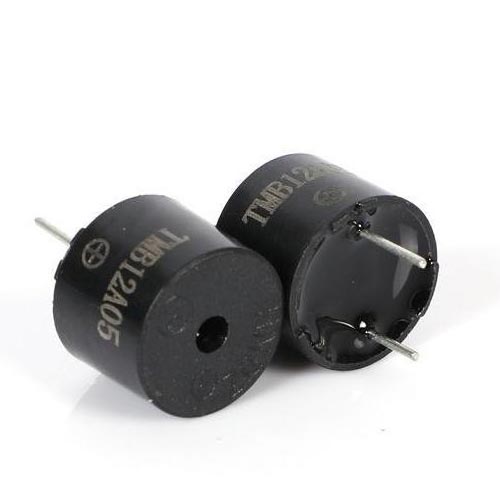

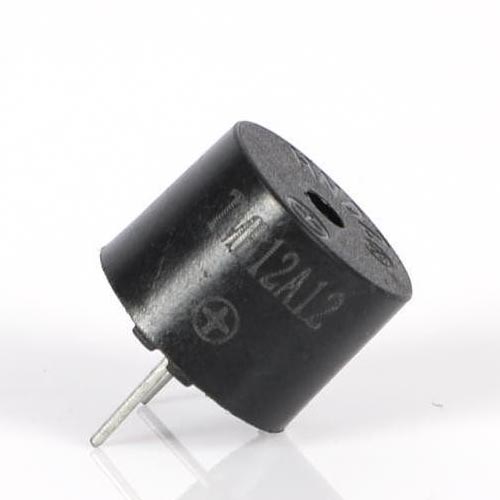

| TMB12A03 |
|
3 | 2~5 | ≥85 | ≤30 | 2400±300 | -20~+70 | 1.7 | Ø12,0×9,5 |
| TMB12A05 |
|
5 | 3~7 | ≥85 | ≤30 | 2400±300 | -20~+70 | 1.7 | Ø12,0×9,5 |
| TMB12A12 |
|
12 | 8~16 | ≥88 | ≤30 | 2700±300 | -20~+70 | 1.7 | Ø12,0×9,5 |
| TMB12A24 |
|
24 | 18~26 | ≥90 | ≤30 | 2400±300 | -20~+70 | 1.7 | Ø12,0×9,5 |
