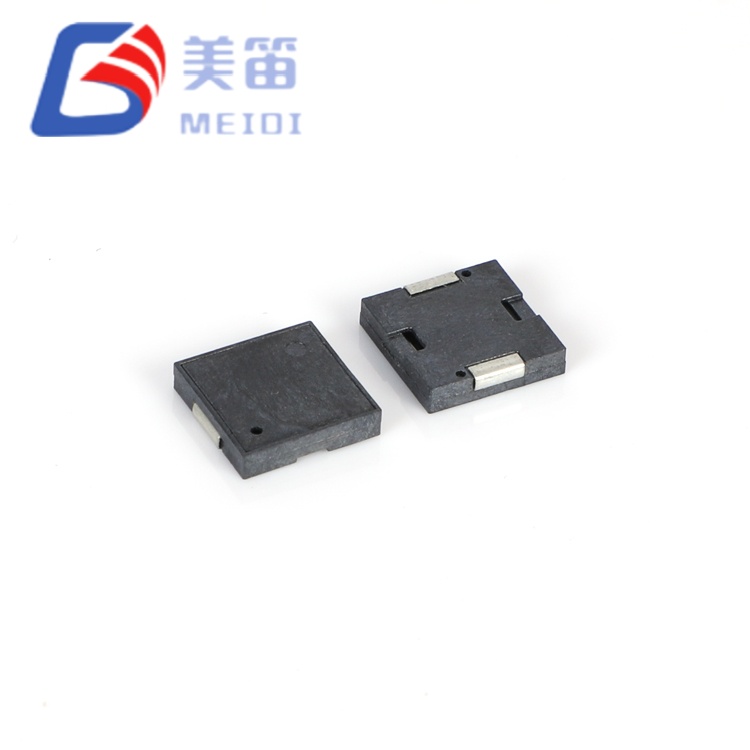

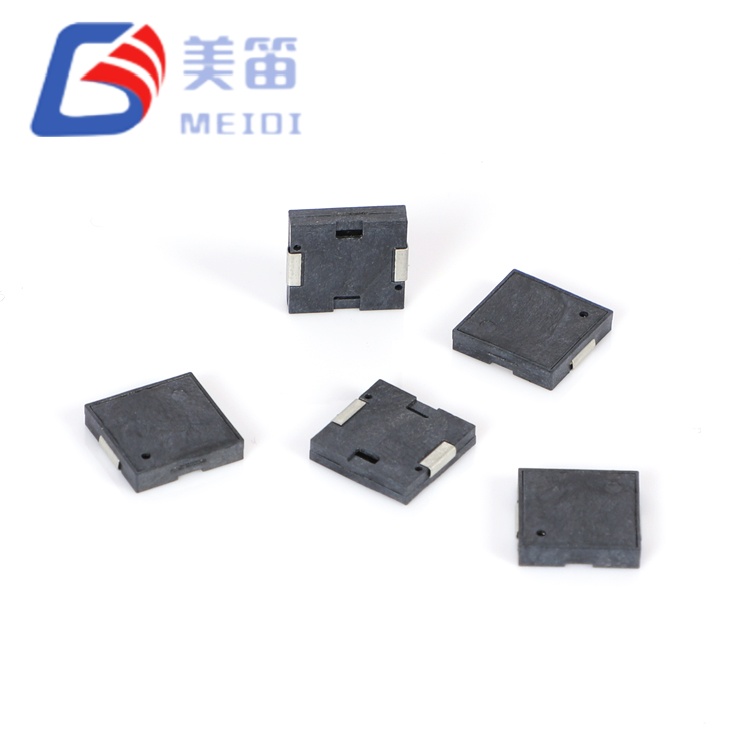

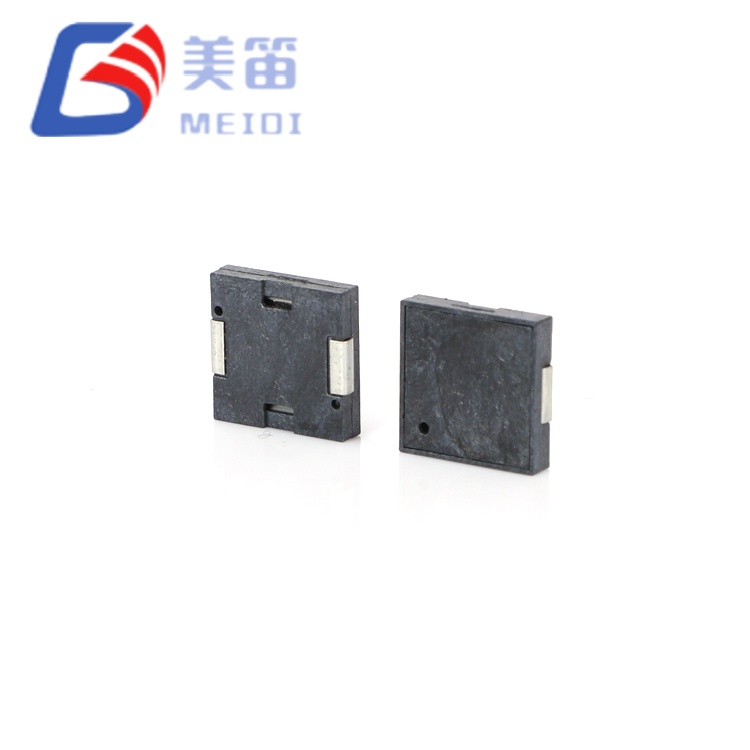

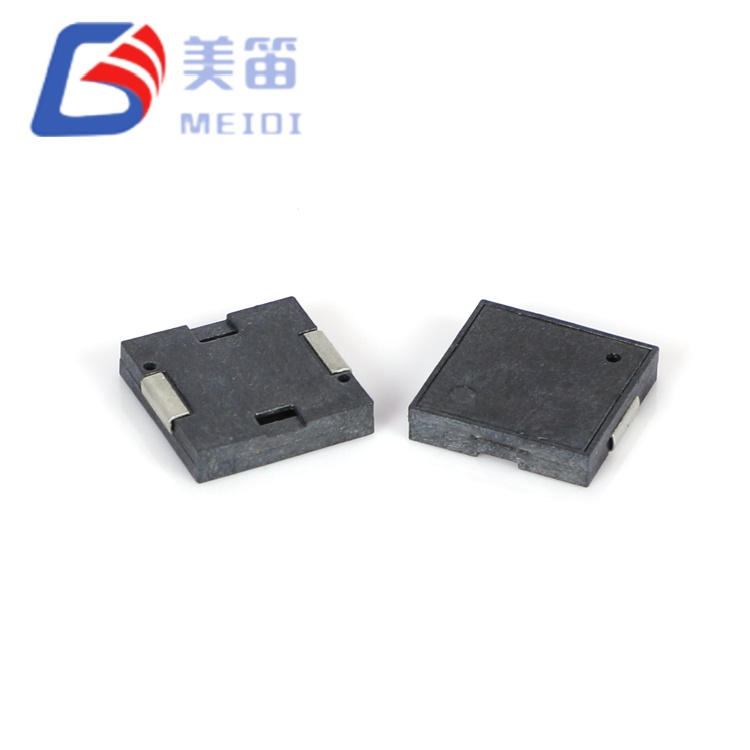

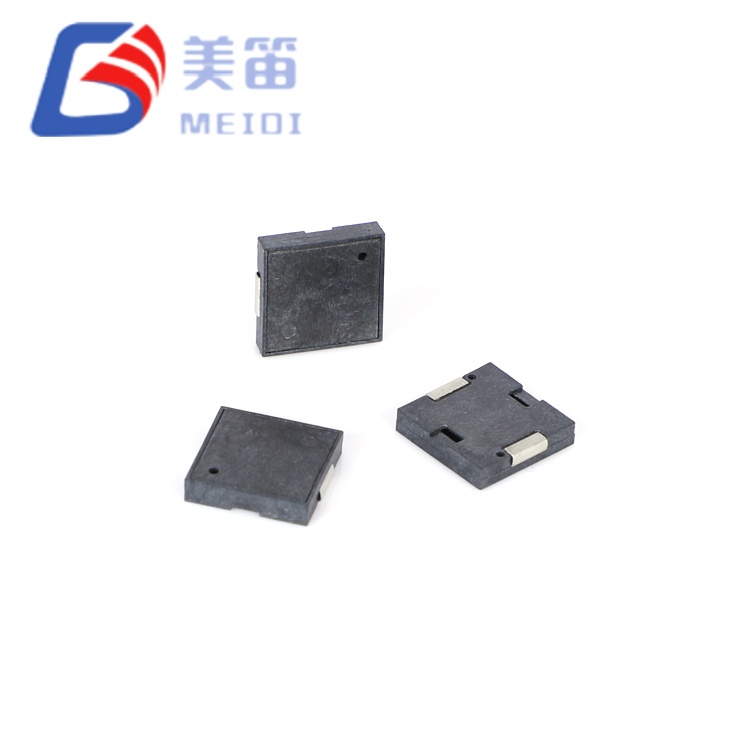

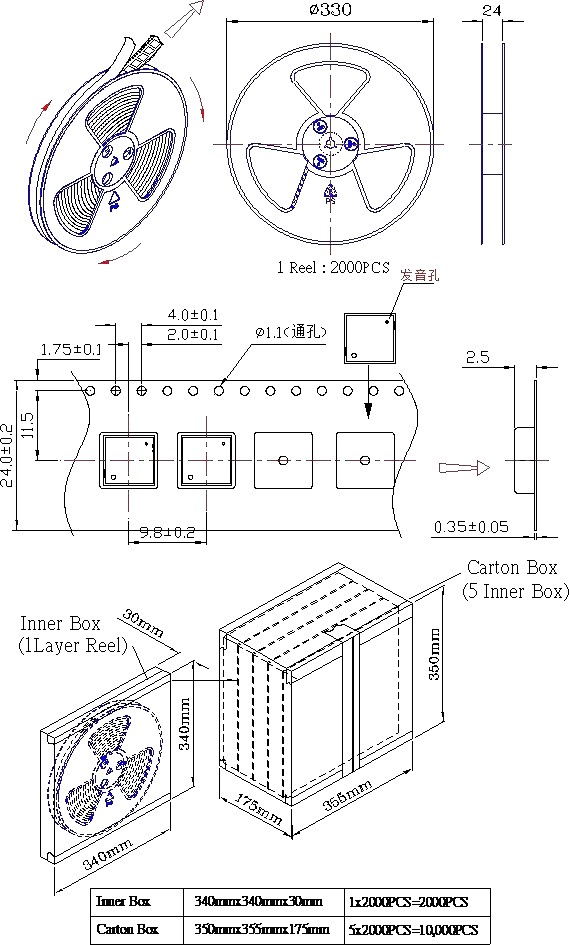

De 9×9×1,8 mm SMD piëzo-elektrische passieve zoemer is een passieve piëzo-elektrische zoemer voor opbouwmontage, ontworpen voor toepassingen die een duidelijk hoorbaar signaal vereisen binnen een zeer kleine footprint en een strikt stroombudget. Met een hoogte van slechts 1,8 mm en een basis van 9,0 x 9,0 mm kan hij worden geplaatst in samenstellingen waar conventionele zoemers eenvoudigweg niet passen. Het capacitieve aandrijfprincipe zorgt ervoor dat de bedrijfsstroom op of onder de 5 mA blijft bij een nominale spanning van 5 V, waardoor er geen flyback-diodes meer nodig zijn en directe microcontroller-aandrijving mogelijk wordt.
Eén enkel onderdeel bestrijkt een werkbereik van 1 V tot 25 V, wat betekent dat dezelfde zoemer 3,3 V logische circuits, 12 V autorails en 24 V industriële bedieningspanelen kan bedienen zonder aanvullende regeling. Bij 5V bereikt het geluidsdrukniveau een gegarandeerd minimum van 70 dB op een afstand van 10 cm, waarbij de resonantiefrequentie op 4000 ± 300 Hz wordt gehouden. De gespecificeerde capaciteit van 12.000 pF (±30%) maakt een eenvoudig driverontwerp mogelijk, terwijl de zwarte LCP-behuizing bestand is tegen reflow-solderen en continu gebruik van −30 °C tot +70 °C.
Als passieve piëzo-elektrische transducer heeft de 9×9×1,8 mm SMD piëzo-elektrische passieve zoemer een extern AC-signaal nodig, meestal een blokgolf of PWM-golfvorm dichtbij het resonantiepunt van 4000 Hz. Wanneer het elektrische wisselveld wordt aangelegd, vervormt het keramische element en genereert het geluidsgolven, zonder enige magnetische componenten. Dit werkingsprincipe elimineert de inductieve terugslag die wordt aangetroffen in magnetische zoemers, zodat het aandrijfcircuit kan worden gebouwd zonder onderdrukkingsdiodes en met in totaal minder componenten.
Het apparaat trekt niet meer dan 5 mA onder de testomstandigheden van 5 V, 4000 Hz, en omdat de belasting overwegend capacitief is (reactantie bij resonantie van ongeveer 3,3 kΩ), verschuift de nadruk bij het ontwerp van stroomafgifte naar spanningsschommelingen. Dankzij het brede ingangsbereik van 1-25 V kan dezelfde zoemer op meerdere systeemspanningen werken, en het geluidsdrukniveau neemt voorspelbaar toe met de amplitude van de aandrijving. Bij 5V piek-tot-piek is de minimale output 70 dB op 10 cm; hogere spanningen produceren overeenkomstig hogere geluidsniveaus.
Met een gewicht van 0,4 g en gegoten in zwart LCP is het pakket compatibel met standaard reflow-solderen en kan het tot drie thermische cycli doorlopen volgens de productspecificatie. In de documentatie is een voorbeeldtestrapport van 10 eenheden opgenomen om ontwerpers een realistisch beeld te geven van de productie-uniformiteit, met geluidsniveaus variërend van 71,8 dB tot 76,4 dB en capaciteitswaarden tussen 11385 pF en 12950 pF.
Voor aanbevelingen op maat voor aandrijfcircuits of om de integratie met uw spanningsrail en inschakelduur te bespreken, kunt u contact opnemen met MEIDI Application Engineering.
De capacitieve piëzo-elektrische structuur betekent dat er geen elektromagnetische spoel is en dus geen inductieve transiënt die moet worden beheerd; de stroomsterkte van ≤5mA maakt de zoemer geschikt voor energiegevoelige ontwerpen zonder extra onderdrukkingscomponenten.
Met een hoogte van slechts 1,8 mm en een vierkante voetafdruk van 9,0 mm past de MLT-9018 in de krappe verticale ruimten die te vinden zijn in gestapelde borden, dunne displaymodules en kaartlezermechanismen.
Het bedrijfsspanningsbereik van 1-25 V omvat 3,3 V-logica, 5 V-systemen, 12 V-autolijnen en 24 V industriële bussen, waardoor één onderdeelnummer meerdere spanningsspecifieke alternatieven kan vervangen.
De resonantiefrequentie is vastgesteld op 4000 Hz met een productietolerantie van ± 300 Hz, waardoor firmwareteams een goed gedefinieerd akoestisch doel hebben.
Een nominale capaciteit van 12.000 pF (±30%) is gespecificeerd bij 1 kHz en 25 °C om te helpen bij berekeningen van reactieve belasting tijdens de ontwerpfase.
Het bereik van de bedrijfstemperatuur strekt zich uit van −30°C tot +70°C, wat verder gaat dan de gebruikelijke −20°C-vloer van veel commerciële zoemers.
MEIDI Intelligent Technology produceert sinds 2011 akoestische componenten en exploiteert een verticaal geïntegreerde fabriek in Jiangsu, China. De fabriek combineert intern LCP-gieten, geautomatiseerde SMD-assemblagelijnen en 100% inline akoestische tests onder een ISO 9001-gecertificeerd kwaliteitsmanagementsysteem. Deze infrastructuur ondersteunt de consistente productie van componenten in grote volumes, zoals de MLT-9018, waarbij voor elke zending gedetailleerde batchgegevens worden bijgehouden.
De MLT‑9018 wordt onderworpen aan een uitgebreid betrouwbaarheidstestprogramma dat is vastgelegd in de productspecificatie. De screening op omgevingsstress omvat een 48 uur durende blootstelling aan hoge temperaturen bij +80±2°C, een 48 uur durende blootstelling aan koude bij -30±2°C, en vijf thermische schokcycli tussen deze extremen met een verblijf van 30 minuten bij elke temperatuur. De mechanische duurzaamheid wordt geverifieerd door middel van trillingstests van 10 Hz tot 55 Hz bij een amplitude van 1,0 mm op alle drie de assen, gevolgd door drie vrije valvallen van 75 cm op een hardhouten oppervlak van 10 mm.
Vochtbestendigheid wordt bevestigd door een blootstelling van 48 uur aan 50 ± 5 °C bij een relatieve vochtigheid van 90–95% met een herstelperiode van 2 uur bij omgevingstemperatuur. De soldeerintegriteit wordt gevalideerd door een dip van 10 seconden bij 250 ± 5 °C, waarbij de componentbehuizing 2,0 mm van het soldeer is geplaatst, evenals een volledige reflow-profieltest volgens de soldeerspecificatie.
Deze tests worden per batch uitgevoerd en de resulterende rapporten zijn beschikbaar voor klanten die documentatie nodig hebben voor hun eigen kwalificatieprocessen. Voor toepassingen die uitgebreide kwalificatie vereisen, zoals normen voor auto's of medische apparatuur, kan het technische team van MEIDI aanvullende screeningprotocollen bespreken.
| Parameter | Waarde | Testomstandigheden |
| Producttype | Piëzo-elektrische SMD passieve zoemer | — |
| Nominale spanning | 5 V (Vp-p) | Resonante frequentiereferentie |
| Bedrijfsspanning | 1 – 25 V (Vp-p) | Aandrijfsignaalpiek |

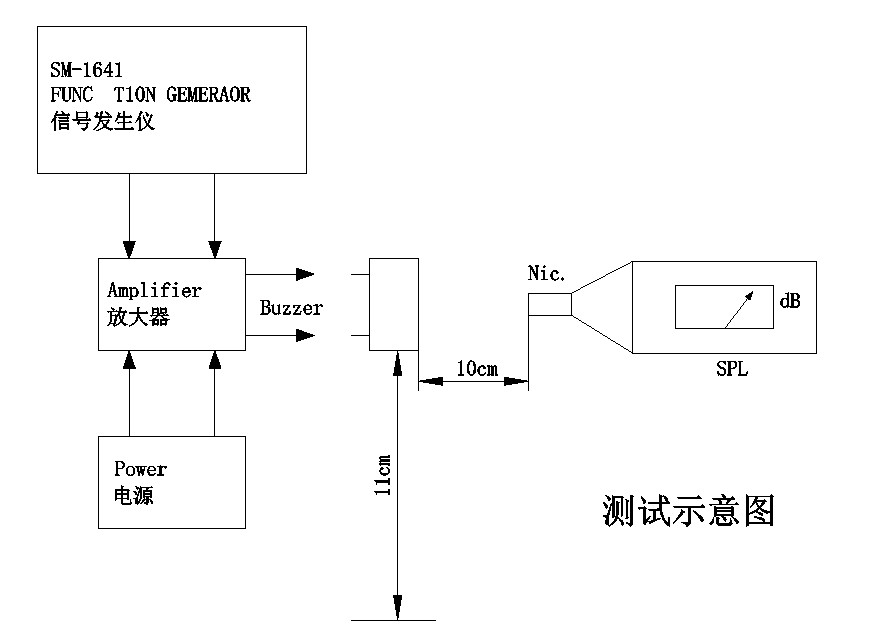

| Geluidsuitvoer op 10 cm | ≥ 70 dB | Bij 5V, 4000 Hz, 10 cm |
| Bedrijfsstroom | ≤ 5mA | Bij 5V, 4000 Hz |
| Resonante frequentie | 4000 ± 300 Hz | Bij nominale spanning |
| Capaciteit | 12000 ± 30% pF | Bij 1 kHz, 25 °C |
| Bedrijfstemperatuur | -30 °C ~ +70 °C | Continu |
| Opslagtemperatuur | -40 °C ~ +85 °C | Niet operationeel |

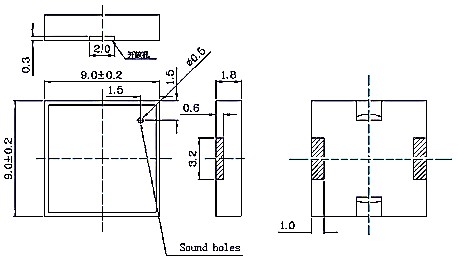

| Afmetingen (L × B × H) | 9,0 × 9,0 × 1,8 mm | Alleen lichaam |
| Gewicht | 0,4 gr | Typisch |
| Behuizingsmateriaal | Zwart LCP | — |
| Solderen (aanbevolen) | Reflow: 255 ± 5 °C, 3 s; Voorverwarmen 180 °C, 40–70 s | Per specificatie maximaal 3 passen |
| Solderen (golf) | 255 ± 15 °C, 4–6 s | 2-3 passen |
| Solderen (handmatig) | 360 ± 10 °C, 2–5 s | 2-3 passen |
| Parameter | Voorbeeldbereik |
| Geluidsdruk | 71,8 – 76,4 dB |
| Frequentie | 4000 Hz |
| Capaciteit | 11385 – 12950 pF |
| Diameter | 9,0 mm |
| Hoogte | 1,8 mm |
De voorbeeldgegevens illustreren de typische productie-uniformiteit. Alleen de gegarandeerde limieten in de hoofdspecificatietabel zijn van toepassing op alle productiepartijen.
De onderstaande voorgestelde toepassingen zijn gebaseerd op de elektrische en mechanische kenmerken van de MLT-9018. Ze zijn bedoeld als ontwerprichtlijnen en moeten worden bevestigd aan de specifieke eisen van het eindproduct.
•Draagbare apparaten die op batterijen werken: het stroomverbruik van ≤5mA verlengt de looptijd bij producten die worden aangedreven door knoopcellen of kleine lithiumbatterijen.
• Apparatuur voor koude omgevingen: de ondergrens van −30°C ondersteunt gekoelde logistieke trackers, buitensensoren en onverwarmde industriële behuizingen.
•Slanke elektronische assemblages: 1,8 mm hoogte maakt integratie in ultradunne beeldschermen, membraanpanelen en kaartlezerranden mogelijk.
•Industriële knooppunten met meerdere spanningen: de 1-25V-ingang elimineert spanningstranslatiecircuits, waardoor ontwerpen worden vereenvoudigd die moeten werken op 5V-, 12V- en 24V-bussen.
•Auto-interieurmodules: directe 12V-compatibiliteit, geschikt voor dashboardgeluiden, parkeersensorfeedback en veiligheidsgordelverklikkers.
•IoT-eindpunten en sensorgateways: de lage actieve stroom is goed afgestemd op energiewinning of batterijtoepassingen met een lange levensduur.
| Ontwerpoverweging | MLT‑9018-specificatie |
| Huidige budgetbeperking | ≤5 mA bedrijfsstroom volgens specificatie |
| Variatie van de spanningsrail | Het werkbereik van 1–25V dekt meerdere systeemspanningen in één SKU |
| Verticale speling | Hoogte van 1,8 mm lager dan typische alternatieven van 2,0–2,5 mm |
| Werking bij lage temperaturen | -30 °C bedrijfslimiet per specificatie |
| Eenvoud van aandrijfcircuit | Geen inductieve terugslag; geen terugslagdiode vereist |
| Capacitieve belastingskarakteristiek | 12000 pF gespecificeerd voor reactieve impedantieberekening |
De 9×9×1,8 mm SMD piëzo-elektrische passieve zoemer is speciaal ontwikkeld voor situaties waarin stroom-, ruimte- en spanningsflexibiliteit de belangrijkste beperkingen zijn. De capacitieve aard ervan zorgt voor een reactieve belasting van ongeveer 3,3 kΩ bij resonantie, wat betekent dat de driver spanningsschommelingen moet leveren in plaats van een grote continue stroom; dit onderscheid leidt vaak tot een eenvoudiger en kosteneffectiever aandrijfstadium vergeleken met ontwerpen van magnetische transducers.
Er zijn voorbeelden beschikbaar voor evaluatie, zodat u de akoestische output en het stroomverbruik kunt meten met uw eigen drive-golfvorm en PCB-indeling.
1. Welk type aandrijfsignaal heeft de MLT‑9018 nodig?
De MLT-9018 is een passieve piëzo-elektrische zoemer en heeft een extern AC-signaal nodig, normaal gesproken een blokgolf of PWM nabij 4000 Hz. Een gelijkspanning alleen produceert geen geluid. Het aandrijfcircuit moet de capaciteit van 12.000 pF opladen en ontladen met de schakelfrequentie; de gemiddelde stroom is laag, maar de momentane piekstroom moet worden vergeleken met de capaciteiten van de bestuurder.

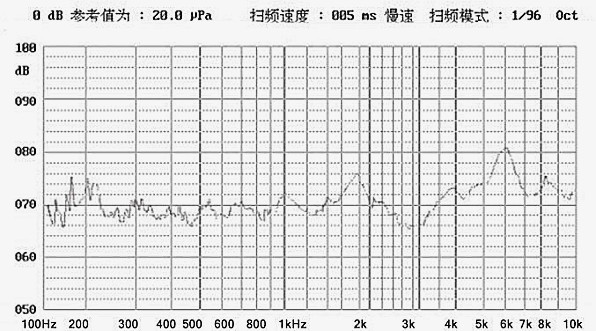

2. Hoe varieert de geluidsdruk met de bedrijfsspanning binnen het bereik van 1–25V?
De geluidsdruk neemt toe met de amplitude van de aandrijfspanning. De garantie van ≥70 dB wordt gegeven bij een nominale spanning van 5 V. Bij lagere spanningen zal de output afnemen en bij hogere spanningen stijgen. Spanningsspecifieke akoestische gegevens kunnen worden opgevraagd bij MEIDI.

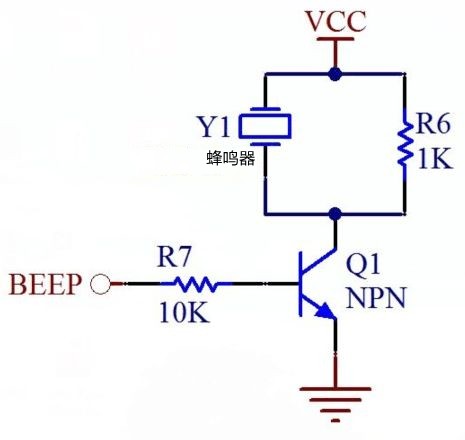

3. Kan de MLT‑9018 rechtstreeks worden aangestuurd vanaf een GPIO-pin van een microcontroller?
Directe aandrijving vanaf een GPIO van 3,3 V of 5 V is mogelijk als de pin de reactieve stroom kan leveren in 12.000 pF bij 4000 Hz. De gemiddelde waarde van ≤5mA valt binnen veel GPIO-specificaties, maar de pieklaadstroom tijdens capacitief schakelen kan hoger zijn. Voor 12V- en 24V-werking wordt een transistorbuffer of een speciale piëzo-driver aanbevolen. MEIDI kan referentiecircuits leveren voor veel voorkomende opstellingen.
4. Wat is de betekenis van de capaciteitsspecificatie van 12.000 pF?
De capaciteit bepaalt de reactieve impedantie: Z = 1/(2πfC). Bij 4000 Hz komt dit neer op ongeveer 3,3 kΩ. Het aandrijfcircuit moet stroom in deze reactieve belasting leveren. Bij het ontwerpen van de driverfase moet rekening worden gehouden met de ±30% tolerantie (8400–15600pF). Applicatie-ingenieurs kunnen helpen bij de selectie van componenten.
5. Wat is het verschil tussen de voorbeeldtestgegevens en de gegarandeerde specificaties?
Het voorbeeldrapport (meting van 10 eenheden) toont typische waarden, zoals de geluidsdruk tussen 71,8 dB en 76,4 dB. Deze worden uitsluitend ter referentie verstrekt. De gegarandeerde specificaties zijn geluidsdruk ≥70dB, frequentie 4000±300Hz en capaciteit 12000±30% pF. Productietestprotocollen zijn op aanvraag verkrijgbaar.
6. Biedt MEIDI maatwerk voor deze zoemer?
Ja, OEM- en ODM-services zijn beschikbaar. Parameters zoals frequentie, spanning, afmetingen en waterdichtheid kunnen worden aangepast aan specifieke vereisten. Neem contact op met het applicatieteam met uw doelspecificatie voor een haalbaarheidsbeoordeling.
Voor richtlijnen voor het ontwerp van aandrijfcircuits, spanningsspecifieke akoestische metingen, aanbevelingen voor implementatie in koude omgevingen of om OEM-aanpassingen te bespreken, kunt u uw vereisten doorgeven via het contactformulier. Het applicatie-engineeringteam van MEIDI reageert normaal gesproken binnen één werkdag met technische documentatie en volumeprijzen.
De MEIDI-fabriek in de provincie Jiangsu levert sinds 2011 piëzo-elektrische en elektromagnetische akoestische componenten aan wereldwijde klanten. Met in-house LCP-gieten, geautomatiseerde SMD-assemblage en volledige akoestische tests levert het bedrijf industrieën variërend van auto-elektronica en industriële besturingen tot medische apparaten en slimme thuissystemen. ISO 9001-kwaliteitsmanagement en een speciaal betrouwbaarheidslaboratorium vormen de basis van elke productspecificatie die we publiceren.
