Hoe werkt een elektromagnetische zoemer en waarom is deze essentieel voor moderne waarschuwingssystemen?

Eenelektromagnetische zoemeris een compacte elektronische akoestische component die elektrische energie omzet in een duidelijk en betrouwbaar hoorbaar alarm door middel van elektromagnetische trillingen. Door te begrijpen hoe een elektromagnetische zoemer werkt, kunnen ingenieurs, inkopers en productontwerpers het juiste alarmapparaat kiezen voor industriële apparatuur, huishoudelijke apparaten, beveiligingssystemen, medische apparatuur en auto-elektronica. Deze gids legt het werkingsprincipe, de interne structuur, de belangrijkste specificaties, echte productparameters, selectiemethode, veelvoorkomende fouten en praktische toepassingen van elektromagnetische zoemers uit, ondersteund door 15 jaar exportproductie-ervaring bij MEIDI.

Wat is een elektromagnetische zoemer?

Een elektromagnetische zoemer is een elektronisch geluidsapparaat dat een hoorbare toon produceert door gebruik te maken van een elektromagnetische spoel, een permanente magneet en een trillend diafragma. In tegenstelling tot een piëzo-elektrische zoemer die afhankelijk is van keramische vervorming, genereert een elektromagnetische zoemer geluid door middel van mechanische trillingen aangedreven door een magnetisch veld. De elektromagnetische zoemer wordt veel gebruikt overal waar een eenvoudige, onmiddellijke en goedkope alarmtoon vereist is. De meeste elektromagnetische zoemers zijn ondergebracht in een kleine plastic behuizing en kunnen rechtstreeks op een printplaat worden gemonteerd. Omdat de elektromagnetische zoemer een eenvoudige structuur heeft, levert deze stabiele prestaties en een lange levensduur, zelfs in veeleisende omgevingen.

Een moderne elektromagnetische zoemer is verkrijgbaar in pakketten met doorvoeropeningen en oppervlaktemontage (SMD), met nominale spanningen van 1,5 V tot 24 V. Fabrikanten zoals MEIDI ontwikkelen op maat gemaakte elektromagnetische zoemeroplossingen om aan verschillende industriële, commerciële en consumentenvereisten te voldoen.

Hoe werkt een elektromagnetische zoemer?

Het werkingsprincipe van een elektromagnetische zoemer is gebaseerd op elektromagnetische inductie en snelle mechanische trillingen. Wanneer een nominale spanning wordt aangelegd, stroomt er stroom door de spoel en wordt een magnetisch veld opgebouwd. Dit magnetische veld trekt een anker aan dat is verbonden met het diafragma. Terwijl de stroom wordt geschakeld door een interne oscillator of een extern aandrijfsignaal, beweegt het anker heen en weer en trilt het diafragma waardoor geluidsdrukgolven in de lucht ontstaan.

De trillingsfrequentie bepaalt de toonhoogte van de toon, terwijl het geluidsdrukniveau, gemeten in decibel (dB), bepaalt hoe luid de elektromagnetische zoemer klinkt. In een actieve elektromagnetische zoemer is de oscillator ingebouwd, waardoor het apparaat geluid uitzendt zodra er stroom op wordt gezet. Bij een passieve elektromagnetische zoemer moet een extern blokgolfsignaal worden geleverd om de frequentie in te stellen. Dit verschil is het belangrijkste dat u moet begrijpen voordat u een elektromagnetische zoemer selecteert voor een nieuw ontwerp.

Werkfase	Hoofdactie	Resultaat
Stroominvoer	Elektrische stroom komt de spoel binnen	Creëert elektromagnetische energie
Magnetische reactie	Magnetische kracht beweegt het anker	Produceert mechanische trillingen
Diafragma beweging	Het diafragma trilt voortdurend	Genereert hoorbare alarmsignalen

Kerncomponenten van een elektromagnetische zoemer

Een elektromagnetische zoemer bevat verschillende onderdelen die samenwerken om geluid te produceren. De elektromagnetische spoel creëert het magnetische veld dat beweging aandrijft. De permanente magneet biedt een vaste magnetische referentie voor het anker. Het diafragma, meestal een dunne metalen schijf, zet magnetische kracht om in trillingen. Het anker verbindt het magnetische circuit met het diafragma. De behuizing beschermt de interne onderdelen tegen stof, vocht en stoten. De aansluitpinnen verbinden de elektromagnetische zoemer met het externe circuit.

De kwaliteit van elk onderdeel heeft rechtstreeks invloed op het geluidsdrukniveau, de frequentiestabiliteit en de levensduur van de elektromagnetische zoemer. Professionele fabrikanten richten zich op nauwkeurige productieprocessen om de prestaties voor elke batch consistent te houden.

Actieve versus passieve elektromagnetische zoemers

Een actieve elektromagnetische zoemer heeft een ingebouwd aandrijfcircuit en produceert een vaste toon op een vaste frequentie wanneer deze wordt ingeschakeld. Een passieve elektromagnetische zoemer heeft geen interne oscillator; de gebruiker moet een wisselsignaal leveren om de frequentie en toon te regelen. De actieve elektromagnetische zoemer is gemakkelijker te gebruiken en is ideaal voor eenvoudige alarmen en statusherinneringen. De passieve elektromagnetische zoemer biedt flexibele geluidsregeling voor melodieën of verschillende waarschuwingspatronen.

Beide typen delen hetzelfde elektromagnetische basisprincipe. Wanneer u kiest tussen een actieve en een passieve elektromagnetische zoemer, moet u overwegen of het hostapparaat een aandrijfsignaal kan genereren en hoeveel geluidsaanpassing de toepassing nodig heeft.

Belangrijkste specificaties die u moet begrijpen

Als u een elektromagnetische zoemer selecteert, moet u het gegevensblad zorgvuldig lezen. De nominale spanning en het bedrijfsspanningsbereik geven het veilige ingangsvermogen van het apparaat aan. De resonantiefrequentie, uitgedrukt in hertz (Hz), is de toon die de elektromagnetische zoemer produceert. Het geluidsdrukniveau (SPL), uitgedrukt in decibel (dB), geeft de luidheid weer op een vaste afstand, meestal 10 cm. De nominale stroom, gemeten in milliampère (mA), geeft aan hoeveel stroom het apparaat trekt. De impedantie, gemeten in ohm, is vooral van belang voor passieve typen. Een duidelijk begrip van deze specificaties voorkomt mismatch en zorgt ervoor dat de elektromagnetische zoemer presteert zoals verwacht in het eindproduct.

Elektromagnetische zoemer Productparameters

De onderstaande tabel bevat representatieve elektromagnetische zoemermodellen van MEIDI en zijn productiebasis, met echte parameters afkomstig uit de uniforme productcatalogus. Deze waarden helpen kopers een elektromagnetische zoemer te vergelijken met de behoeften van een specifieke toepassing.

Model	Type	Nominale spanning	Bedrijfsspanning	Frequentie	SPL	Huidig	Maat (mm)	Gewicht
TMB12A03	Actief	3 V	2–5 V	2400±300 Hz	≥85 dB	≤30 mA	12,0×9,5	1,7 gram
HMB1275-05B	Actief	5 V	3–7 V	2700 ± 300 Hz	≥85 dB	≤30 mA	12,0×7,5	1,7 gram
HNT-9650-05	Actief	5 V	3–7 V	2700 ± 300 Hz	≥85 dB	≤30 mA	9,6×5,0	0,78 gram
HNB09A05	Actief	5 V	3–7 V	2700 ± 300 Hz	≥85 dB	≤30 mA	9,0 × 5,5	0,75 gr
MLT-9650Y-5V	SMD actief	5 V	4–7 V	3000 ± 300 Hz	≥85 dB	≤30 mA	9,6×9,6×5,0	1,5 gram
HN-1295	Passief	5 V	3–7 V	2400 Hz	≥85 dB	≤80mA	12,0×9,5	1,5 gram
QMB-09A-03	Passief	3 V	1,5–4,5 V	2700 ± 300 Hz	≥85 dB	≤80mA	9,0 × 4,2	0,68 gram

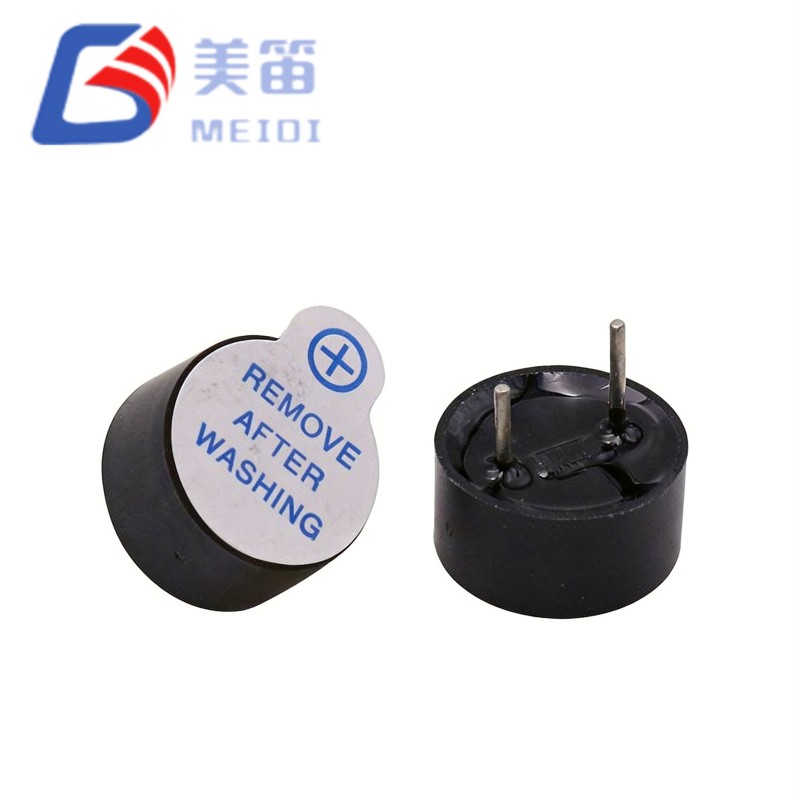

Ga voor de volledige elektromagnetische zoemercatalogus, inclusief SMD- en hogetemperatuurversies, naar deelektromagnetische zoemer productcategorieof de9650 elektromagnetische actieve zoemerpagina.

Waarom kiezen voor elektromagnetische zoemers voor waarschuwingssystemen

Fabrikanten van apparatuur kiezen voor een elektromagnetische zoemer voor waarschuwingssystemen omdat deze praktische voordelen biedt die luidsprekers en complexe audiomodules voor dezelfde prijs niet kunnen evenaren.

Voordeel	Beschrijving
Snelle reactie	De elektromagnetische zoemer produceert onmiddellijk een toon zodra de stroom wordt ingeschakeld.
Compact formaat	Kleine pakketten passen in krappe installatieruimtes op overvolle borden.
Laag vermogen	Actieve typen verbruiken slechts ongeveer 30 mA, geschikt voor apparaten op batterijen.
Hoge betrouwbaarheid	De eenvoudige structuur van de elektromagnetische zoemer vermindert storingspunten.
Eenvoudige integratie	Standaardpinnen en SMD-opties zijn geschikt voor de meeste circuits en assemblagelijnen.

Elektromagnetische zoemer versus piëzo-elektrische zoemer

Zowel de elektromagnetische zoemer als de piëzo-elektrische zoemer zijn veelgebruikte waarschuwingsapparaten, maar ze verschillen qua structuur en beste gebruiksscenario's. De elektromagnetische zoemer maakt gebruik van een spoel, een permanente magneet en een diafragma. De piëzo-elektrische zoemer maakt gebruik van een keramisch element dat doorbuigt onder spanning. De elektromagnetische zoemer geeft meestal een sterkere laagfrequente toon, terwijl de piëzo-elektrische zoemer wint bij een ultralaag stroomverbruik. De keuze tussen deze hangt af van het spanningsbudget, de luidheid en de ruimte op het bord.

Functie	Elektromagnetische zoemer	Piëzo-elektrische zoemer
Structuur	Spoel, magneet, diafragma	Piëzo-elektrisch keramisch element
Drijfveer	Actief heeft een ingebouwde oscillator	Externe driver nodig
Stroom	Laag tot matig	Zeer laag
Geluidstype	Duidelijke waarschuwingstoon	Hoogfrequent signaal
Beste voor	Alarmen en meldingen	Compacte apparaten met laag vermogen

Voor een diepere vergelijking, lees onze gids over depiëzo-elektrische zoemeren hoe het de elektromagnetische zoemer aanvult in gemengde ontwerpen.

Veel voorkomende toepassingen van elektromagnetische zoemers

De elektromagnetische zoemer verschijnt in veel industrieën vanwege zijn betrouwbaarheid en onmiddellijke meldingsmogelijkheid.

Industriële controle:Machine-alarmen, waarschuwingssignalen en bedieningsinstructies.
Beveiligingssystemen:Waarschuwingen voor ongeautoriseerde toegang en noodsituaties.
Huishoudelijke apparaten:Magnetrons, wasmachines en slimme apparaten.
Auto-elektronica:Waarschuwingssystemen en dashboardindicatoren.
Medische apparatuur:Geluidsmeldingen voor bewakingsapparaten.
IoT en wearables:Compacte SMD elektromagnetische zoemeronderdelen voor kleine gadgets.

Hoe u de juiste elektromagnetische zoemer selecteert

Het selecteren van de juiste elektromagnetische zoemer betekent het balanceren van elektrische, mechanische en omgevingsbehoeften. Bevestig eerst het nominale spannings- en bedrijfsspanningsbereik. Stem vervolgens het geluidsdrukniveau in decibel af op het geluidsniveau van de omgeving. Kies een frequentie die gebruikers duidelijk kunnen horen. Kies tussen montage door gaten of SMD op basis van de printplaatindeling. Controleer het bedrijfstemperatuurbereik en het eventuele vereiste beschermingsniveau. Controleer ten slotte certificeringen zoals RoHS, REACH en CE.

Door samen te werken met een ervaren leverancier als MEIDI kunnen klanten professionele aanbevelingen ontvangen en een op maat gemaakte elektromagnetische zoemer die is gebouwd volgens de echte projectvereisten.

Tips voor installatie en bedrading van de elektromagnetische zoemer

Bij een juiste installatie blijft de elektromagnetische zoemer jarenlang goed presteren. Let bij een actieve elektromagnetische zoemer op de polariteit en sluit de nominale spanning aan op de gemarkeerde pinnen. Voor een passieve elektromagnetische zoemer voert u een zuiver blokgolfsignaal binnen de gespecificeerde frequentie in. Zorg ervoor dat de geluidsuitgang vrij blijft van de behuizing. Volg voor SMD-types het reflow-profiel en voorkom oververhitting van de spoel. Een zorgvuldige lay-out voorkomt de meeste veldstoringen van de elektromagnetische zoemer.

Veelvoorkomende problemen en oplossingen met elektromagnetische zoemers

Probleem	Mogelijke oorzaak	Oplossing
Geen geluid	Verkeerde bedrading of lage spanning	Controleer de polariteit en het spanningsbereik
Laag volume	Veroudering of slechte montage	Positie verbeteren en eenheid vervangen
Onstabiele toon	Spanningsschommelingen	Stabiliseer de toevoer, test het monster
Kort leven	Ruwe omgeving	Kies een afgedicht model of een model voor hoge temperaturen

Testen en kwaliteitscontrole van elektromagnetische zoemers

Een betrouwbare elektromagnetische zoemer moet gedisciplineerde tests doorstaan. MEIDI controleert het geluidsdrukniveau, de resonantiefrequentie, de nominale stroom, het uiterlijk en de levensduur van productielijnen. Met 15 jaar exportervaring controleert de productiebasis de spoelwikkeling, de plaatsing van de magneet en de diafragmabalans, zodat elke elektromagnetische zoemer aan de aangegeven specificaties voldoet. Kopers ontvangen consistente alarmprestaties bij grote bestellingen.

Trends: Miniaturisatie en SMD elektromagnetische zoemers

De markt voor elektromagnetische zoemers evolueert naar kleinere, op het oppervlak gemonteerde onderdelen voor IoT-, medische en draagbare producten. SMD-elektromagnetische zoemerfamilies zoals de MLT-serie verpakken een spoel, magneet en diafragma in pakketten van minder dan 10 mm, terwijl ze een sterk geluidsdrukniveau behouden. Dankzij deze trend kunnen ontwerpers een hoorbaar alarm toevoegen aan apparaten waar de ruimte ooit te krap was voor een elektromagnetische zoemer door het gat.

Veelgestelde vragen

Vraag 1: Wat is het belangrijkste doel van een elektromagnetische zoemer?
A: De elektromagnetische zoemer geeft hoorbare waarschuwingen, waarschuwingen, herinneringen en statussignalen in elektronische apparatuur.

Vraag 2: Wat is het verschil tussen actieve en passieve elektromagnetische zoemers?
A: Een actieve elektromagnetische zoemer heeft een ingebouwde oscillator en klinkt op een vaste frequentie wanneer deze wordt ingeschakeld. Een passieve elektromagnetische zoemer heeft een extern aandrijfsignaal nodig om de toon te zetten.

Vraag 3: Hoe lang kan een elektromagnetische zoemer werken?
A: De levensduur is afhankelijk van de ontwerpkwaliteit, de bedrijfsomstandigheden, de spanningsstabiliteit en de gebruiksfrequentie. Hoogwaardige modellen werken jarenlang betrouwbaar.

Vraag 4: Kunnen elektromagnetische zoemers worden aangepast?
EEN: Ja. MEIDI kan de spanning, het geluidsniveau, de afmetingen, aansluitingen en montage aanpassen aan de eisen van de klant.

Vraag 5: Zijn elektromagnetische zoemers gecertificeerd?
A: Standaardproducten voldoen aan de RoHS-, REACH- en CE-vereisten voor wereldwijde export.

Vraag 6: Is een elektromagnetische SMD-zoemer net zo luid als een doorlopende zoemer?
A: Moderne SMD-elektromagnetische zoemeronderdelen bereiken vergelijkbare geluidsdrukniveaus in decibel en besparen tegelijkertijd bordruimte.

Conclusie

De elektromagnetische zoemer speelt een belangrijke rol in moderne elektronische systemen door snelle, betrouwbare en efficiënte geluidsmeldingen te geven. De eenvoudige structuur, het sterke aanpassingsvermogen en het brede toepassingsbereik maken het een ideale keuze voor industriële apparatuur, consumentenelektronica, autosystemen en veiligheidsapparatuur. Het kiezen van de juiste elektromagnetische zoemer vereist aandacht voor spanning, geluidsuitvoer, grootte en omgeving.

MEIDI blijft betrouwbare elektromagnetische zoemerproducten en op maat gemaakte oplossingen leveren die klanten helpen de productprestaties en betrouwbaarheid te verbeteren. Als u professionele elektromagnetische zoemerondersteuning, een volledig parameterblad of een aangepast monster nodig heeft, alstublieftneem contact met ons opvandaag voor meer informatie.
