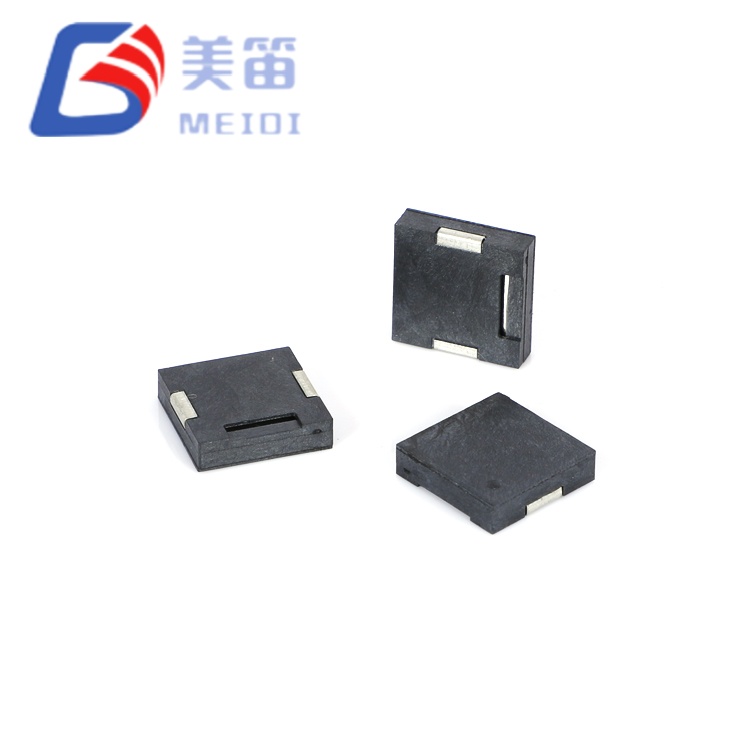

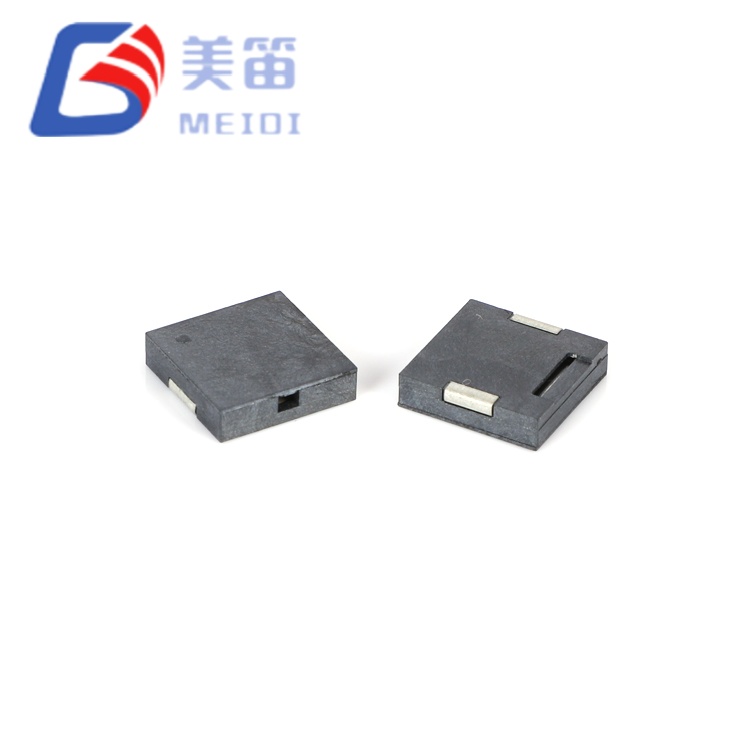

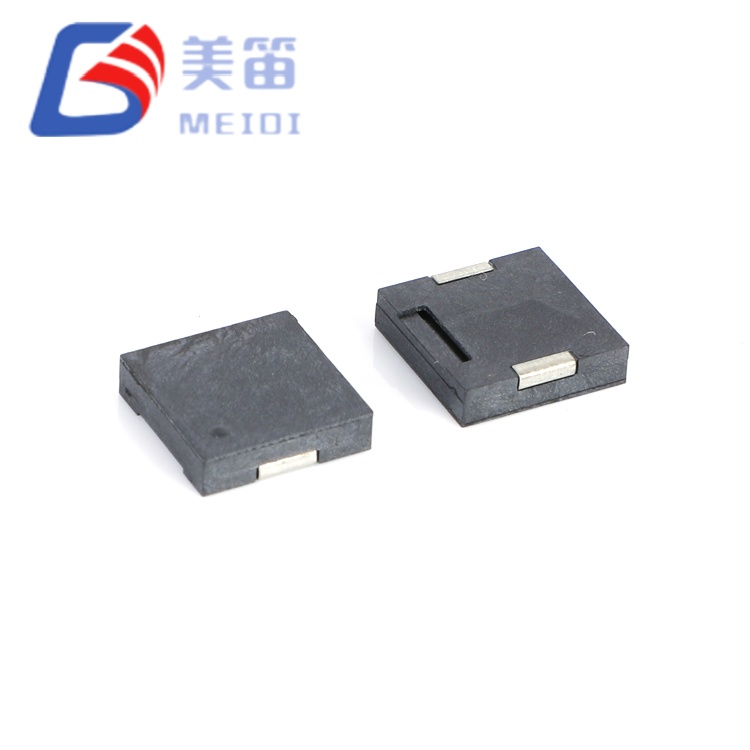

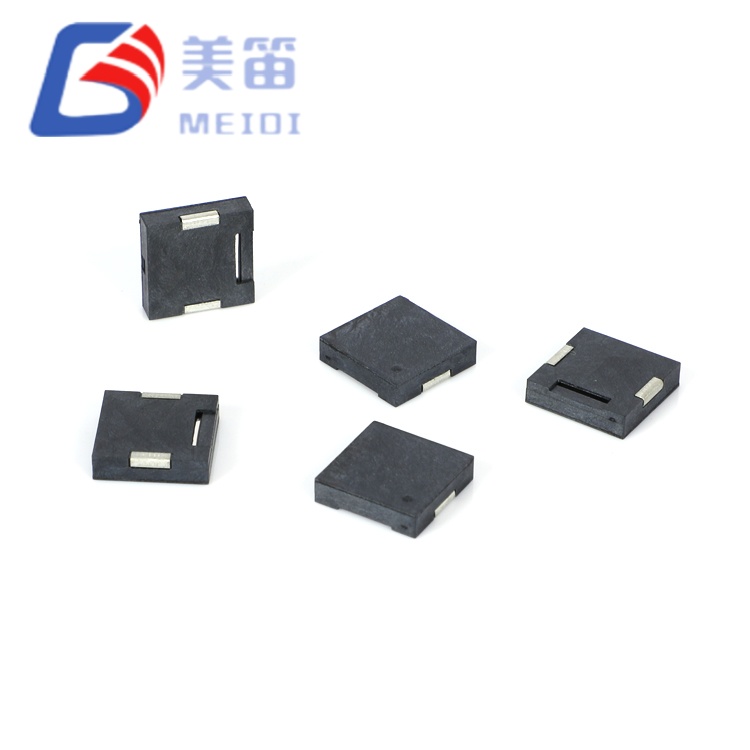

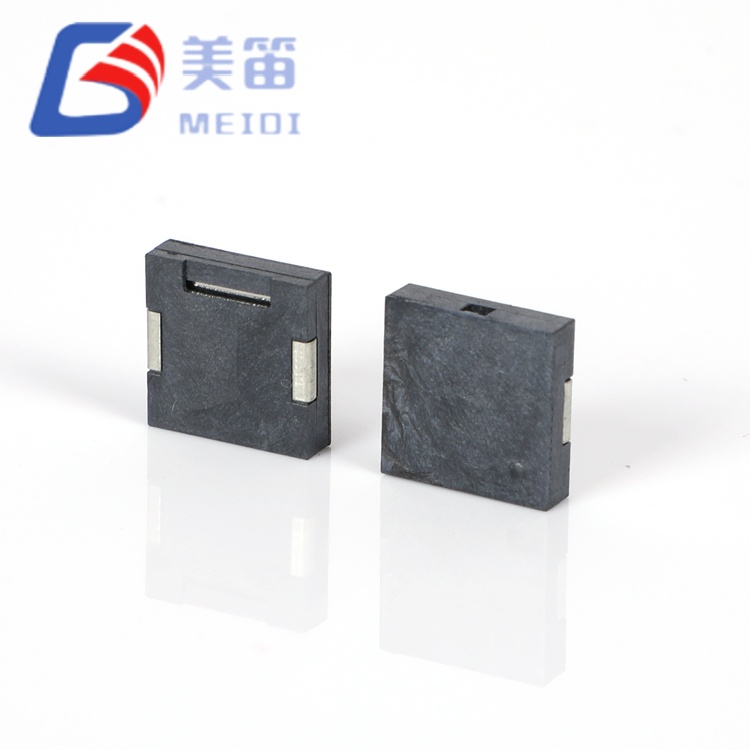

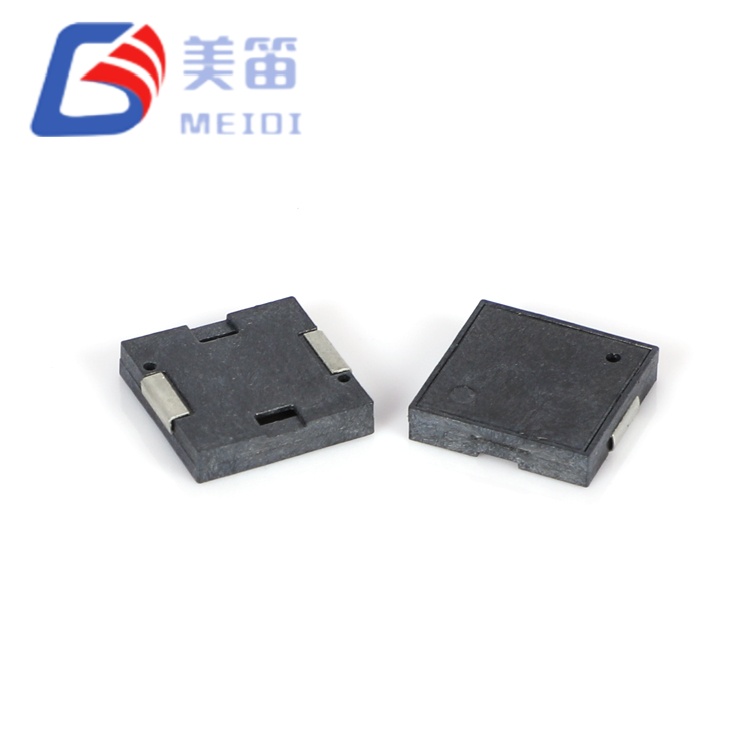

De 12*12*3 mm SMD piëzo-elektrische passieve zoemer is een passieve piëzo-elektrische zoemer voor opbouwmontage die een breed 1-25V aandrijfsignaal accepteert, waardoor een enkel onderdeel alles kan dekken, van 3,3V logische rails tot 24V industriële bussen. De resonantiefrequentie is gecentreerd op 4000 Hz, en bij de nominale 3V blijft het stroomverbruik onder de 5 mA, waardoor het praktisch is voor instrumenten op batterijen en voor vaste installaties. Met een vierkante voetafdruk van 12 mm en een hoogte van slechts 3 mm past de zoemer in dichte PCB-assemblages waar ruimte en stroom beide strak worden beheerd.
Omdat de 12*12*3 mm SMD piëzo-elektrische passieve zoemer een passieve transducer is, vereist deze een externe AC-golfvorm, meestal een blokgolf- of PWM-signaal op of nabij 4000 Hz. Dit geeft de firmware volledige controle over het geluidskarakter: aan-uit timing, frequentiemodulatie en meertonige patronen kunnen allemaal in software worden gedefinieerd zonder dat er hardware hoeft te worden gewijzigd. Dankzij de ruime leveringstolerantie kan dezelfde zoemer worden gebruikt voor productvarianten met verschillende railspanningen, wat de aanschaf en kwalificatie vereenvoudigt.

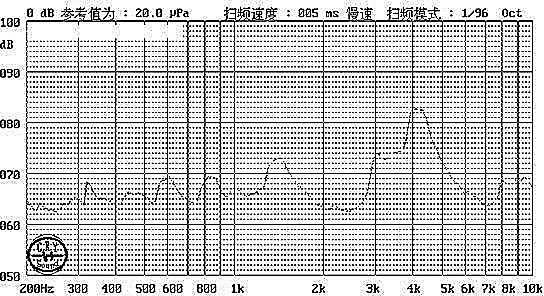

De middenfrequentie van 4000 Hz bevindt zich binnen de 2-5 kHz-band waar het menselijk oor de grootste gevoeligheid heeft, zodat waarschuwingen zelfs bij bescheiden geluidsniveaus duidelijk hoorbaar blijven. Bij 3V piek-tot-piek is de gegarandeerde minimale geluidsdruk 80 dB op 10 cm, en monstermetingen overschrijden doorgaans 83 dB. De capacitieve aard van het piëzo-elektrische element elimineert magnetische emissies, wat een voordeel is wanneer de zoemer in de buurt van gevoelige analoge of RF-circuits wordt geplaatst.
| Parameter | Waarde | Testomstandigheden |
| Producttype | Piëzo-elektrische passieve zoemer | — |
| Nominale spanning | 3 V (Vp-p) | Piek-tot-piekreferentie |
| Bedrijfsspanning | 1 – 25 V (Vp-p) | Volledig functioneel bereik |
| Resonante frequentie | 4000 ± 300 Hz | Bij nominale spanning |

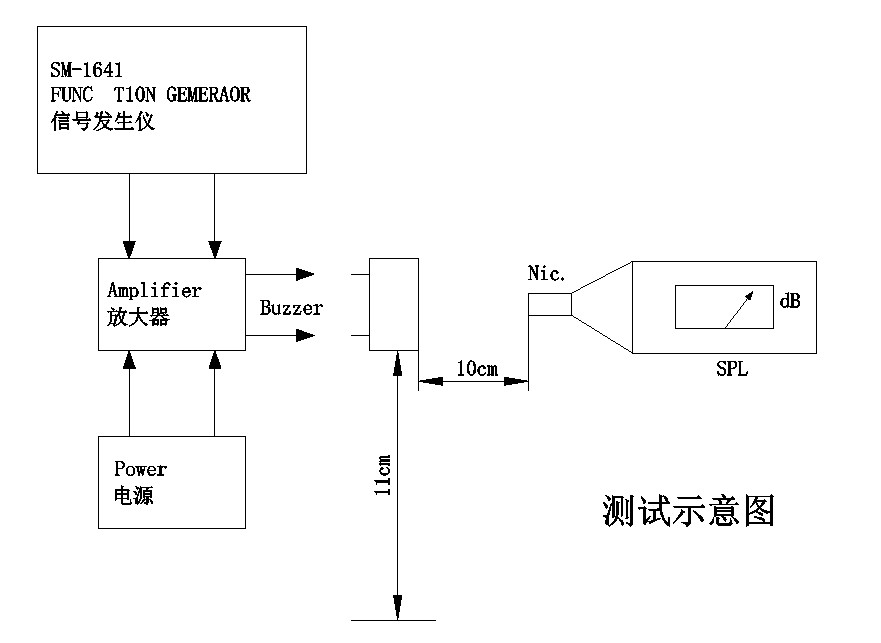

| Geluidsuitvoer op 10 cm | ≥ 80 dB | Bij 3 V, 4000 Hz |
| Bedrijfsstroom | ≤ 5mA | Bij 3 V |
| Capaciteit | 14.000 ± 30% pF | Bij 1 kHz, 25 ℃ |
| Bedrijfstemperatuur | -30 ℃ ~ +70 ℃ | Continu |
| Opslagtemperatuur | -40 ℃ ~ +85 ℃ | Niet operationeel |

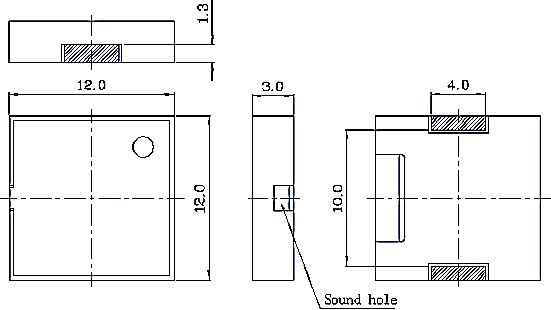

| Afmetingen (L × B × H) | 12,0 × 12,0 × 3,0 mm | Alleen lichaam |
| Gewicht | 0,4 gr | Typisch |
| Behuizingsmateriaal | Zwart LCP | Reflow-compatibel |
| Montagetype | SMD | Reflow: 255 ± 5 ℃, maximaal 3 passages |
Interfaces voor consumentenapparatuur: eindecyclus- en foutwaarschuwingen in wasmachines, magnetrons en luchtreinigers, waarbij een enkele zoemer 5V- en 12V-besturingskaarten kan bedienen zonder spanningsomzetting.
Smart Home-panelen en IoT-gateways: statustonen voor Wi-Fi-koppeling, beveiligingsinschakeling en bevestiging van stemassistenten, rechtstreeks aangestuurd vanuit een 3,3V GPIO.
Commerciële koel- en HVAC-apparatuur: deur- en temperatuurdrempelalarmen in vitrines en inloopkoelers, profiteren van het uitgebreide bedrijfstemperatuurbereik.
Draagbare instrumenten op batterijen: handmeters en omgevingsmonitors waarbij het stroomverbruik van minder dan 5 mA de looptijd verlengt.
Accessoires voor de aftermarket voor de auto-industrie: 12V directe aandrijving voor gordelverklikkers, feedback van parkeersensoren en oplaadindicatoren.
| Ontwerpvereiste | MLT‑1230 attribuut |
| Eén zoemer voor meerdere productspanningen | Het 1-25V-assortiment omvat 3,3V-, 5V-, 12V- en 24V-rails, waardoor de voorraad wordt geconsolideerd en het stuklijstbeheer wordt vereenvoudigd. |
| Laag energieverbruik | ≤5mA bij 3V is geschikt voor batterij- en energie-oogstsystemen; Het werkelijke verbruik is afhankelijk van de aandrijfspanning en de inschakelduur. |
| Duidelijke waarschuwing voor alle leeftijdsgroepen | 4 kHz-resonantie is consistent waarneembaar in alle demografische groepen, en de toon komt goed tot uiting in typische plastic behuizingen. |
| EMC-vriendelijke plaatsing | Geen magnetisch veld of inductieve schakelruis, dus de zoemer kan in de buurt van antennes, sensoren of nauwkeurige analoge circuits worden geplaatst. |
| Slanke behuizingsintegratie | De hoogte van 3 mm past onder displays, batterijpakketten en beschermkappen in draagbare en op panelen gemonteerde producten. |

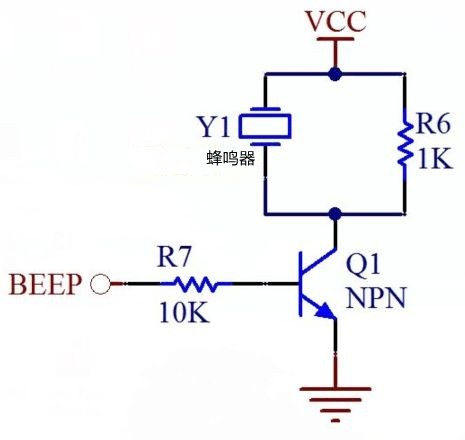

De capaciteit van 14.000 pF vertegenwoordigt een reactieve belasting van ongeveer 2,8 kΩ bij 4000 Hz. De meeste 3,3V MCU-uitgangen kunnen dit rechtstreeks aansturen, maar voor 12V- of 24V-werking wordt een eenvoudige transistorbuffer of een speciale piëzo-driver aanbevolen om de hogere spanningsschommelingen te beheren. Referentieschema's zijn verkrijgbaar bij het applicatieteam van MEIDI.

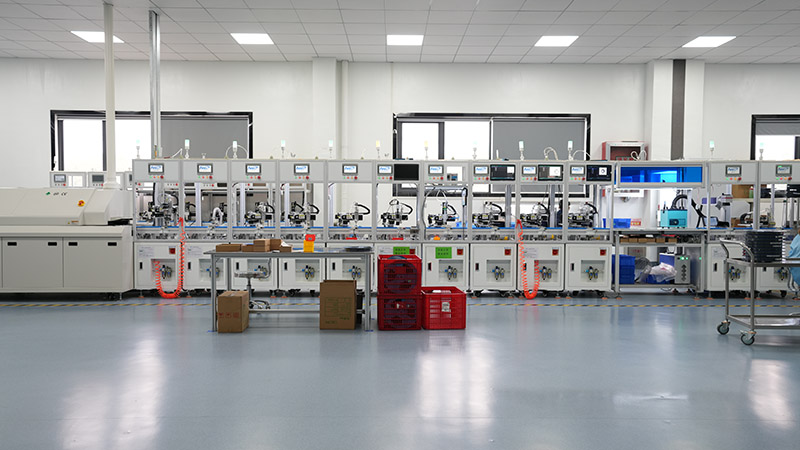

MEIDI Intelligent Technology ontwerpt en produceert akoestische componenten sinds 2011. De verticaal geïntegreerde fabriek van het bedrijf in Jiangsu, China, omvat LCP-gieten, geautomatiseerde SMD-assemblage, piëzo-elektrische keramische verwerking en 100% end-of-line akoestische tests. ISO 9001-certificering en een speciaal betrouwbaarheidslaboratorium vormen het raamwerk voor consistente kwaliteit bij grote volumes.
De 12*12*3 mm SMD piëzo-elektrische passieve zoemer wordt geproduceerd op dezelfde geautomatiseerde lijnen die de automobiel- en industriële klanten van MEIDI bevoorraden. Elke productiebatch wordt onderworpen aan een uitgebreide reeks tests. De resonantiefrequentie wordt op 100% van de eenheden geverifieerd om ervoor te zorgen dat aan het 4000 ± 300 Hz-venster wordt voldaan; productiemonsters laten consistent een strakke 4000Hz-verdeling zien. De capaciteit is afgeschermd tot 14.000 pF ±30% en het geluidsdrukniveau wordt bevestigd door middel van statistische steekproeven, met typische waarden variërend van 83,8 dB tot 86,7 dB. De screening op omgevingsstress omvat 48 uur bij +80°C, 48 uur bij -30°C en vijf thermische schokcycli. De mechanische robuustheid wordt gevalideerd door trillingstesten en valtesten van 75 cm, terwijl de soldeerintegriteit wordt geverifieerd door hittebestendigheid van het soldeer en volledige reflow-profilering. Alle testgegevens zijn gekoppeld aan een lotcode op de behuizing en worden tien jaar bewaard.
1. Welke invloed heeft het grote spanningsbereik op het aandrijfcircuit?
Bij 3V kunnen veel microcontrollers de zoemer rechtstreeks aansturen omdat het stroomverbruik lager is dan 5mA. Naarmate de voedingsspanning toeneemt, stijgt ook de piekstroom; bij 12 V of 24 V is een eenvoudige transistorbuffer of een MOSFET op logisch niveau raadzaam. Het belangrijke voordeel is dat dezelfde zoemer voor al deze spanningen kan worden gebruikt, waardoor er geen verschillende onderdeelnummers nodig zijn.
2. Waarom is de resonantiefrequentie ingesteld op 4000 Hz?
4000 Hz ligt binnen het bereik van 2–5 kHz waar het menselijk gehoor het gevoeligst is, zodat de toon zelfs bij lage volumes gemakkelijk kan worden gedetecteerd. Deze frequentie plant zich ook goed voort door plastic behuizingen en is minder directioneel dan hogere frequenties, waardoor het een goede waarschuwingstoon voor algemene doeleinden is.
3. Kan de MLT‑1230 stem of muziek produceren?
Nee. Het apparaat is een smalband-resonante transducer die is geoptimaliseerd voor 4000 Hz. Hoewel eenvoudige patronen zoals pieptonen en pieptonen kunnen worden gegenereerd door de PWM-werkcyclus te variëren, kan het apparaat geen spraak of complexe audio reproduceren. Voor dergelijke toepassingen moet een dynamische luidspreker of breedbandpiëzosirene worden overwogen.
4. Wat betekent de capaciteit van 14000pF voor mijn ontwerp?
De capaciteit definieert de reactieve belasting die de bestuurder ziet. Bij 4000 Hz is de reactantie ongeveer 2,8 kΩ. Deze waarde moet worden gebruikt om de piekstroom te berekenen die de driver moet leveren. Bij ontwerpmarges in het slechtste geval moet rekening worden gehouden met de tolerantie van ±30%.
5. Is maatwerk mogelijk?

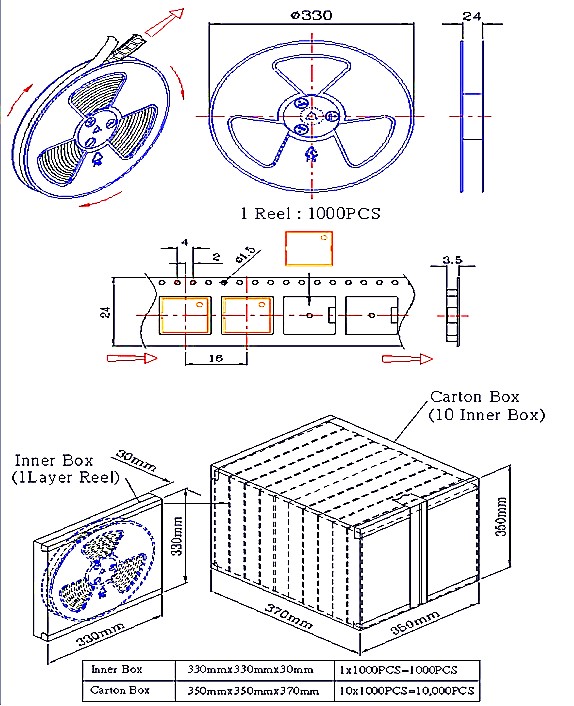

Ja. MEIDI biedt aangepaste frequentieafstemming binnen een bereik van 2–5 kHz, alternatieve capaciteitswaarden en verschillende tape-and-reel-configuraties voor OEM-projecten met grote volumes. Neem contact op met het applicatieteam met uw vereisten voor een haalbaarheidsbeoordeling en doorlooptijd.
Voor datasheets, spanningsspecifieke akoestische curven, referentieontwerpen van aandrijfcircuits of OEM-aanpassingen kunt u uw vereisten indienen via het contactformulier. MEIDI-applicatie-ingenieurs reageren normaal gesproken binnen één werkdag met technische documentatie en volumeprijzen.
