Veel bedrijven kunnen a. citerenpiëzo-zoemer, maar minder kunnen stabiele exportactiviteiten, nuttige technische communicatie en betrouwbaarheid bij nabestellingen ondersteunen. Voor OEM-sourcingteams is de uitdaging niet alleen het vinden van een zoemerfabriek. Het is kiezen voor een piëzo-zoemerfabrikant die het volledige bedrijfsproces rond het onderdeel kan ondersteunen.
Importeurs en inkoopteams behalen doorgaans betere resultaten als ze tegelijkertijd zowel de productgeschiktheid als de dagelijkse uitvoering van leveranciers vergelijken. Via een offerte weet u wat één partij zoemers kost; het vertelt je niets over hoe de vierde batch zal klinken, of hoe snel een herziene zoemertekening wordt beantwoord.

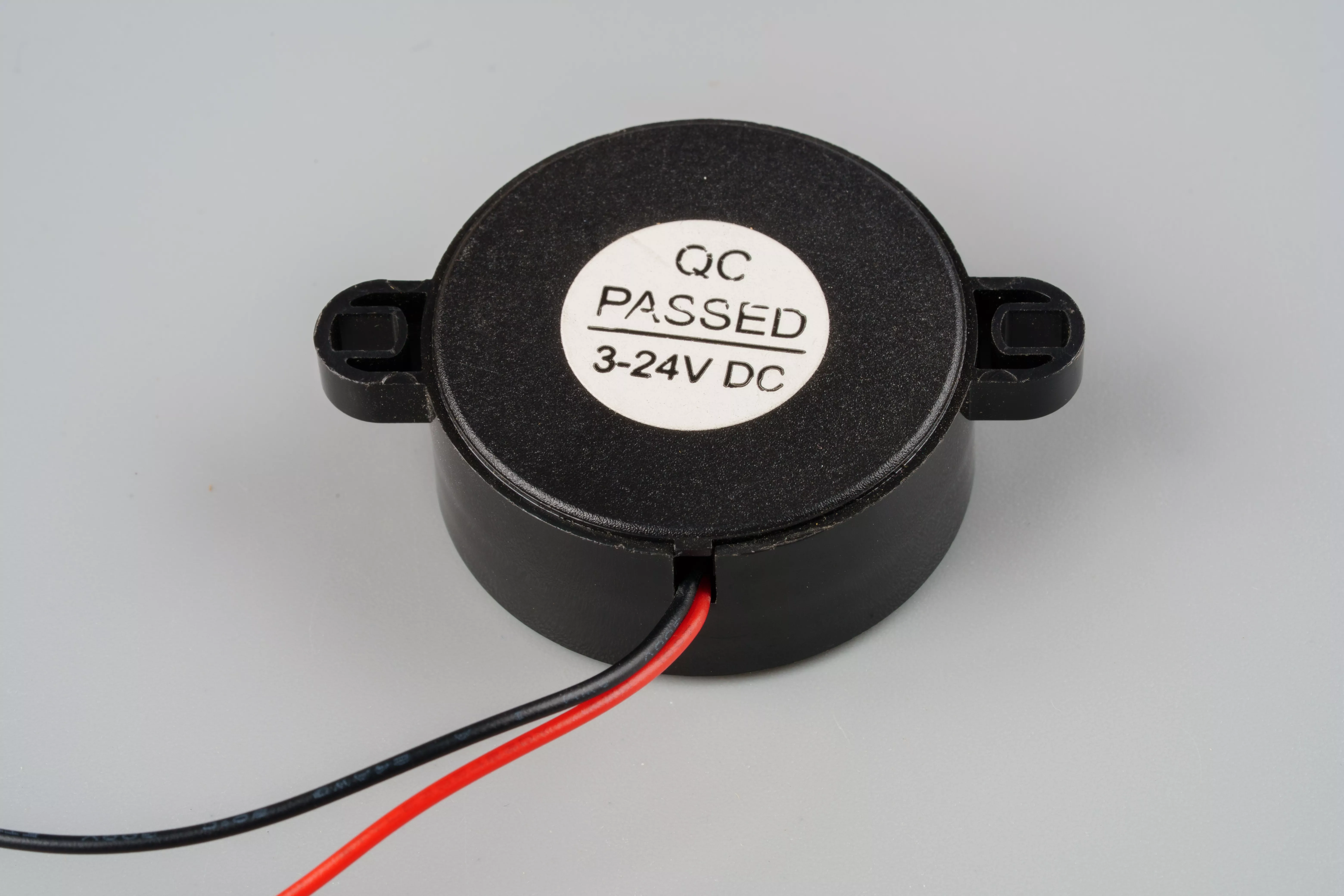

Een serieuze fabrikant van piëzo-zoemers zou meer dan één standaardmodel moeten ondersteunen. Kopers moeten bevestigen of de leverancier de belangrijkste zoemerrichtingen kan verzorgen die moderne OEM-projecten nodig kunnen hebben, omdat de eerste bestelling zelden de laatste is. Een rookmelderplatform begint met een actieve zoemer door het gat en voegt vervolgens een signaal toeSMD-zoemervoor een nieuwer bord, heeft dan een afgedicht zoemerlichaam nodig voor een buitenvariant. Als die drie zoemers uit drie fabrieken komen, kwalificeert de koper drie kwaliteitssystemen in plaats van één.
| Capaciteit van de leverancier | Waarom het belangrijk is voor kopers |
|---|---|
| Actief en passief zoemerbereik | Ondersteunt verschillende productgeluidsstrategieën zonder van leverancier te veranderen |
| Opties voor SMD en through-hole zoemer | Helpt de zoemer uit te lijnen met het reeds aanwezige montageproces |
| Verzegelde of waterdichte zoemerproducten | Verbetert de pasvorm voor buiten-, washdown- en industrieel gebruik |
| Spanning en pakketdiversiteit | Ondersteunt meerdere OEM-productplatforms op één goedgekeurde zoemerbron |
| Piëzo-keramische zoemerelementen | Maakt het mogelijk om de zoemer in de eigen behuizing van de klant te integreren |
Vraag de fabrikant van de piëzo-zoemer om verschillende families te citeren in plaats van één enkel onderdeelnummer. In de praktijk zou een capabele fabriek dit moeten afhandelenactieve piëzo-elektrische zoemers(ingebouwde oscillator, aangedreven door DC),passieve piëzo-elektrische zoemers(externe schijf, toon ingesteld door de host-MCU),elektromagnetische zoemersin magnetisch actief enmagnetisch passiefvormen,SMD-zoemersvoor reflow-montage, depogo-pin zoemer-serievoor gereedschapsloze modulemontage, enalarmzoemersboven 95 dB. Dekking is de goedkoopste risicoreductie die beschikbaar is in de shortlistfase, en het is het eerste wat een goede fabrikant van piëzozoemers vrijwillig zal aanbieden.
Prijs is belangrijk, maar technische mismatch kan grotere verliezen veroorzaken door herbemonstering, herontwerp en vertragingen bij verzending. Kopers moeten eerst de belangrijkste elektrische en akoestische zoemergegevens opvragen en pas daarna de cijfers tussen leveranciers vergelijken. Een fabrikant van piëzozoemers die in één keer antwoordt met een volledige parameterinstelling, is meestal degene die ook snel antwoordt als er een wijziging dichtbij de productiedatum komt.
| Parameter | Wat te vragen |
|---|---|
| Nominale spanning en stroomverbruik | Zoemerspanning in V DC of V p-p, plus maximale stroom in mA bij die spanning |
| Geluidsdrukniveau | Zoemer SPL in dBmet de aangegeven testafstand en rijconditie |
| Resonante frequentie | Frequentie in Hz en de tolerantie, omdat de uitvoer van de zoemer buiten de resonantie valt |
| Afmetingen en montage van de verpakking | Zoemervoetafdruk in mm en of het onderdeel een doorgaand gat, draadgeleiding of reflow-SMD is |
| Bedrijfstemperatuurbereik | Vermeld zoemerbereik in °C, en afdichting of IP-classificatie, indien relevant |
De onderstaande tabel bevat representatieve modellen in grote volumes uit de productiecatalogus van Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI). Alle waarden zijn ontleend aan onze eigen specificatiebladen – er worden geen cijfers geschat. Elke piëzo-zoemerfabrikant die u op uw shortlist zet, zou op verzoek een zoemertafel van deze vorm moeten kunnen produceren.
| Model | Type | Spanning | Resonante frequentie. | Min. SPL | Huidig | Afmetingen (mm) | Temp. Bereik |
|---|---|---|---|---|---|---|---|
| HNR-1207PA5.0 | Passieve piëzo | 5,0 V p-p | 4000 ± 500 Hz | ≥ 80 dB | ≤ 10 mA | Φ12,5 × 7,0 | −20 tot +70 °C |
| HNR-1255PA6.5 | Passieve piëzo | 5,0 V p-p | 4000 ± 500 Hz | ≥ 80 dB | ≤ 10 mA | Φ12,5 × 5,5 | −20 tot +70 °C |
| HNR-1707 | Passieve piëzo | 5,0 V p-p | 4000 ± 500 Hz | ≥ 85 dB | ≤ 10 mA | Φ17,0 × 7,5 | −20 tot +70 °C |
| HNR-2207PA10 | Passieve piëzo (veerpin) | 3,0 V p-p | 2000 ± 500 Hz | ≥ 75 dB | ≤ 3 mA | Φ22,0 × 7,0 | −20 tot +70 °C |
| HNB09A05 | Elektromagnetisch (actief) | 5 V gelijkstroom | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 5,5 | −20 tot +70 °C |
| HNT-9042-05 | Elektromagnetisch (actief) | 5 V gelijkstroom | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 4,2 | −20 tot +70 °C |
| TMB12A05 | Elektromagnetisch (actief) | 5 V gelijkstroom | 2400 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 9,5 | −20 tot +70 °C |
| TMB12A12 | Elektromagnetisch (actief) | 12 V gelijkstroom | 2700 ± 300 Hz | ≥ 88 dB | ≤ 30 mA | Φ12,0 × 9,5 | −20 tot +70 °C |
| TMB12A24 | Elektromagnetisch (actief) | 24 V gelijkstroom | 2400 ± 300 Hz | ≥ 90 dB | ≤ 30 mA | Φ12,0 × 9,5 | −20 tot +70 °C |
| HMB1275-05B | Elektromagnetisch (actief) | 5 V gelijkstroom | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 7,5 | −20 tot +70 °C |
| HN-2512 | Elektromagnetisch (passief) | 5/12 V gelijkstroom | 800 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 9,0 | −20 tot +70 °C |
| QMB-09B-05 | Elektromagnetisch (passief) | 5 V gelijkstroom | 2700 ± 300 Hz | ≥ 85 dB | ≤ 60 mA | Φ9,0 × 5,5 | −20 tot +70 °C |
| HN-1206 | Elektromagnetisch (passief) | 5 V gelijkstroom | 2,0 / 2,4 / 2,7 kHz | ≥ 85 dB | ≤ 60 mA | Φ12,0 × 9,0 | −20 tot +70 °C |
| MLT-8530 | SMD elektromagnetisch (passief) | 5 V gelijkstroom | 2700 ± 300 Hz | ≥ 85 dB | ≤ 80mA | 8,5×8,5×3,0 | −20 tot +70 °C |

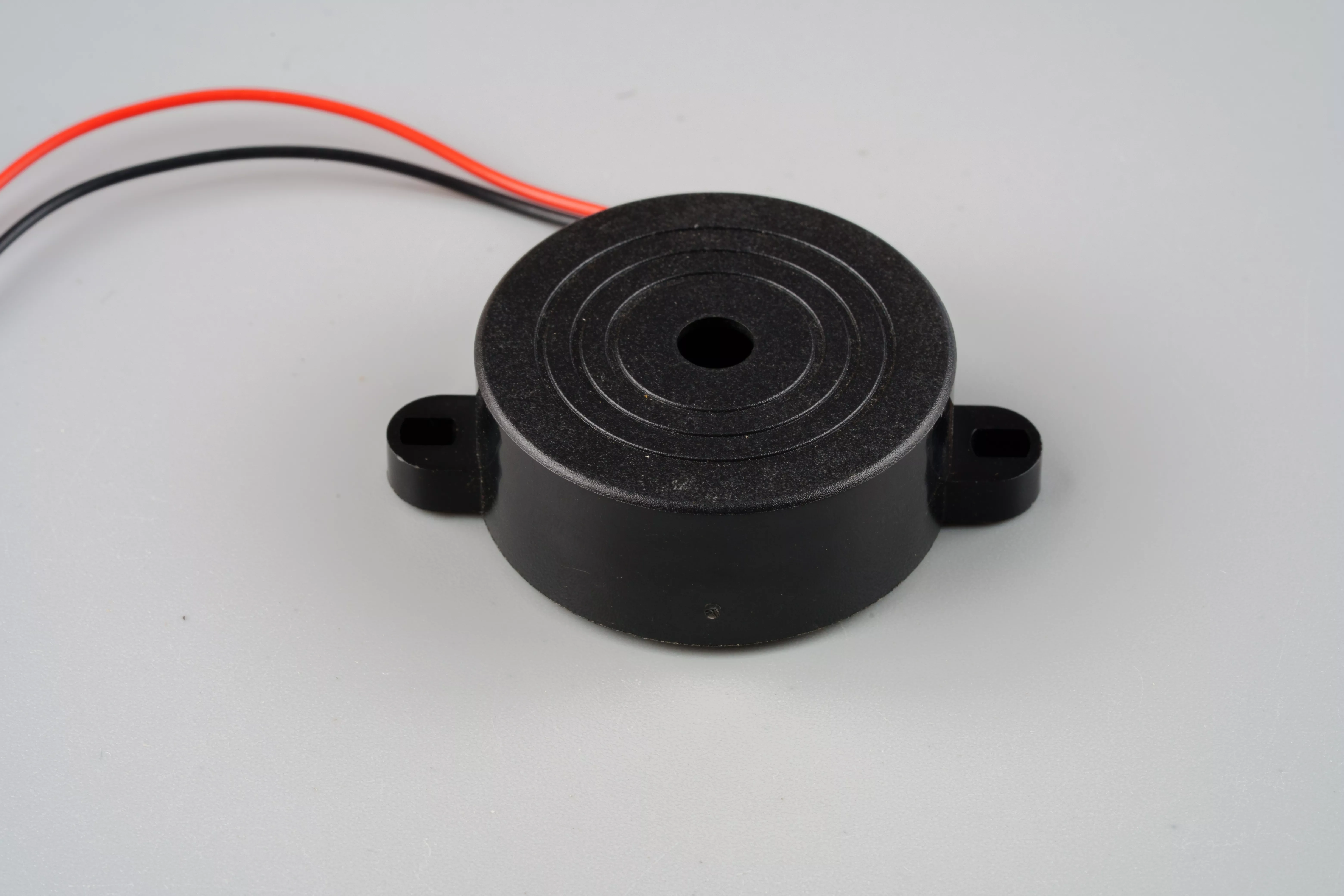

Kopers beschouwen een piëzo en een magnetische zoemer soms als twee manieren om dezelfde pieptoon te kopen. Dat zijn ze niet. Op stroomgevoelige of ruimtebeperkte borden is de piëzo-zoemerroute meestal de schonere keuze omdat deze minder stroom trekt en een kleinere voetafdruk in beslag neemt, en de statische capaciteit van het keramische element gemakkelijker kan worden aangestuurd vanaf een MCU-pin met laag vermogen. Een magnetische zoemer verdient zijn plaats wanneer het project een ander toonkarakter of een specifiek aandrijfgedrag nodig heeft dat de piëzo-zoemeroptie niet biedt. De tabel houdt de afweging op het niveau dat daadwerkelijk van invloed is op een inkoopbeslissing.
| Vergelijkingsgebied | Piëzo-zoemer | Magnetische zoemer |
|---|---|---|
| Vraag naar stroom | Meestal lager | Meestal hoger |
| Compacte ontwerppasvorm | Vaak sterker | Vaak beperkter |
| Batterijvriendelijk ontwerp | Meestal beter | Meestal minder gunstig |
| Aandrijvingsvereiste | Heeft een oscillator of een aangedreven golfvorm nodig | Actieve typen worden uitgevoerd vanaf gewone DC |
| Toon karakter | Scherper, hoger waarschuwingssignaal | Rijkere, vollere toon |
| Typische gebruiksrichting | Alarmen, apparaten, draagbare elektronica | Indicatoren en alternatieve toontoepassingen |
De praktijktest is eenvoudig: als het ontwerp al over een reserve PWM-vermogen en een milliwatt-budget beschikt, vraag dan de fabrikant van de piëzo-zoemer om een passieve zoemer. Als het bord geen van beide heeft, vraag dan om een actieve zoemer en accepteer het hogere stroomverbruik. Als u dit vóór de bemonstering beslist, bespaart u een volledige revisiecyclus.
Een shortlist maken voor één model is een veel voorkomende valkuil. De eerste bestelling kan een enkele actieve zoemer zijn, maar de tweede productlijn wil meestal een SMD-zoemer en de derde heeft een afgedicht zoemerlichaam nodig. Waar een fabrikant van piëzozoemers het vervolggedeelte niet kan dekken, zijn de verborgen kosten een tweede kwalificatie van de leverancier – nieuwe zoemermonsters, nieuwe audits, nieuw papierwerk – voor wat vaak een artikel met een laag volume is.
| Productfamilie | Inkooptrigger | Risico als de leverancier dit niet kan dekken |
|---|---|---|
| Actieve zoemer | Standaardalarmen en statusmeldingen | Laag, maar de prijshefboomwerking gaat verloren bij de eenvoudigste volumezoemer |
| Passieve zoemer | Producten met gesorteerde of programmeerbare waarschuwingen | Firmwarewerk wordt opnieuw uitgevoerd tegen de zoemer van een tweede leverancier |
| SMD-zoemer | Reflow-lijnen en dichte planken | Handmatig inbrengen blijft binnen de proceskosten |
| Verzegelde of waterdichte zoemer | Buiten- en wasapparatuur | Een aparte leveranciersaudit voor een zoemer met laag volume |
| Piëzo-keramisch element | Zoemer ingebouwd in de eigen behuizing van de klant | Akoestisch ontwerp moet helemaal opnieuw worden gevalideerd |
Documentatie en procestransparantie zijn vaak evenzeer van invloed op het succes van de inkoop als op de zoemer zelf. Kopers moeten vergelijken of leveranciers compliance-ondersteuning kunnen bieden en duidelijk uitleggen hoe zij de productconsistentie beheren. Voor export naar de EU, het Verenigd Koninkrijk en de meeste gereguleerde markten is de basisset klein en niet onderhandelbaar:
Een certificaat toont aan dat het systeem bestaat; hieruit blijkt niet dat de huidige zoemerpartij is getest. De vraag die een gekwalificeerde fabrikant van piëzozoemers onderscheidt van een louter gecertificeerde fabrikant, is wat er op de lijn gebeurt: of elke batch zoemers akoestisch wordt gemeten, of de meting wordt geregistreerd en of een mislukte partij zoemers wordt vastgehouden in plaats van verzonden. Vraag naar de uitgaande inspectieroutine, niet alleen naar de scan van het certificaat.
Controleer de verpakkingsgrootte en de pad- of leadvorm ten opzichte van het bord, de spanning ten opzichte van de voeding en de uitgangbinnen de behuizingin plaats van in de vrije lucht: een behuizing kan een zoemer 5 tot 10 dB kosten. Controleer dan de spreiding tussen meerdere zoemers van dezelfde partij. Dat laatste punt bepaalt of de binnenkomende inspectie stil blijft na de eerste verzending, en is het belangrijkst bij medische hulpmiddelen, draagbare terminals en compacte apparaten, waar ruimte en herhaalbaarheid belangrijker zijn dan rauwe luidheid.
Een fabriek die goed bemonstert, moet ook zonder lang uitstel de maandelijkse zoemercapaciteit, de normale doorlooptijd, de inspectieroutine en de exportdocumentatie-ondersteuning kunnen aangeven. Deze antwoorden wegen zwaarder zodra het project in herhalingszendingen verandert.
| Fabrieksonderwerp | Wat het antwoord u vertelt |
|---|---|
| Productiecapaciteit | Of de volumegroei van de zoemer kan worden geabsorbeerd zonder een tweede bron |
| Kwaliteitscontroleroutine | Hoe consistentie wordt gehandhaafd tussen zoemerpartijen, en niet alleen binnen één |
| Ondersteuning voor compliance | Hoeveel van het export- en auditpapierwerk valt terug op de koper |
| Aanpassingsprocedure | Hoe niet-standaard zoemerspanning, frequentie of markeringsverzoeken worden afgehandeld |
| Communicatiesnelheid | Wat gebeurt er als een zoemerwissel vlak voor de productiedatum landt |
Een zoemer-SPL-cijfer zonder aandrijfspanning, golfvorm en meetafstand is geen specificatie; het is een marketingnummer. Hetzelfde geldt voor een resonantiefrequentie die zonder tolerantie wordt gegeven, en voor een stroomwaarde die wordt gegeven zonder de spanning waarop deze is gemeten. Een geloofwaardige fabrikant van piëzozoemers vermeldt de voorwaarden naast elke waarde, omdat die voorwaarden precies zijn waar de koper op gaat testen.
Leveranciers die slechts één zoemertype kunnen aanbieden, besteden de rest vaak uit. Dat is werkbaar, maar het betekent dat de tweede bron onzichtbaar is voor de koper en door hem niet gekwalificeerd is. Vraag direct welke zoemerfamilies in eigen huis worden gemaakt en welke worden verhandeld. Het antwoord is belangrijker dan de prijs van het regelitem.
| Rode vlag | Wat het gewoonlijk betekent | Wat u in plaats daarvan kunt vragen |
|---|---|---|
| Zoemer SPL geciteerd zonder afstand | Figuur kan worden gemeten op 10 cm en opgeblazen | "Op welke afstand en rit is dat gemeten?" |
| Samples die inconsistent klinken | Losse procescontrole op de zoemerlijn | "Laat het kavel zien verdeeld over tien stukken." |
| Geen aangegeven doorlooptijd van de zoemer | Er is geen productieslot gereserveerd voor nabestellingen | "Wat is de doorlooptijd in het hoogseizoen?" |
| Certificaten met de naam van een handelskantoor | De daadwerkelijke zoemerfabriek is niet gekwalificeerd | "Welke site staat op het ISO 9001-certificaat?" |
| Onwil om testgegevens te delen | Het testen van de zoemer is mogelijk geen routine | "Stuur het uitgaande keuringsrapport van de laatste partij mee." |
Twee leveranciers kunnen vergelijkbare zoemergegevens aanbieden, maar heel verschillende projectervaringen creëren. Kopers moeten de servicediepte, de betrouwbaarheid van herhaalorders en de communicatiekwaliteit vergelijken als onderdeel van de leveranciersevaluatie, omdat deze variabelen de totale kosten domineren zodra de zoemer in volumeproductie is.
Een actieve piëzozoemer bevat een eigen oscillatorcircuit en klinkt op een vaste toon zodra DC wordt toegepast. Een passieve piëzozoemer heeft geen oscillator, dus het hostcircuit moet een blokgolf of PWM leveren op de gewenste frequentie. Passieve zoemers maken graduele of programmeerbare waarschuwingen mogelijk; actieve zoemers zijn eenvoudiger te besturen.
Alleen als de testvoorwaarde wordt vermeld. SPL in dB is zinloos zonder de aandrijfspanning, de golfvorm en de meetafstand. Vraag elke fabrikant van piëzo-zoemers om dezelfde drie cijfers en vergelijk ze vervolgens: een zoemer van 30 cm en een van 10 cm zijn niet dezelfde specificaties.
Elke piëzozoemer heeft een resonantiefrequentie en de uitvoer valt aan weerszijden ervan weg. Het aandrijven van een zoemer van 4000 Hz bij 2500 Hz zal een merkbaar stiller alarm produceren. Zorg ervoor dat de aandrijffrequentie overeenkomt met de nominale resonantiefrequentie, tenzij het ontwerp opzettelijk een zachtere toon wil.
Minimaal ISO 9001 voor kwaliteitsmanagement en ISO 14001 voor milieumanagement, plus materiaalverklaringen voor RoHS en REACH. Vraag om documenten met de naam van de productielocatie, niet van een handelskantoor.
Standaard zoemermodellen beginnen meestal bij 1.000 stuks voor productieorders, met gratis monsters van catalogusonderdelen voor evaluatie. Op maat gemaakte onderdelen hebben doorgaans een hogere MOQ omdat tooling, screening en akoestische validatie moeten worden opgezet voor de specifieke vereisten.
Voor een standaard catalogusonderdeel omvat twee tot vier weken de verzending van monsters, benchtests en luistertests in de behuizing. Een aangepaste zoemer voegt één tot drie weken toe voor akoestische validatie en aftekening van de goedkeuringstekening. Vertragingen zijn vrijwel altijd het gevolg van onvolledige specificaties in de onderzoeksfase en niet van de fabriek.
Het hangt af van het reeds bestaande assemblageproces. Een SMD-zoemer is geschikt voor reflow-lijnen en dichte borden en elimineert de kosten voor handmatig inbrengen, maar moet het reflow-profiel overleven. Een zoemer met doorlopende gaten is gemakkelijker te herwerken en vergevingsgezinder bij producten met een laag volume of onderhoud. Een piëzo-zoemerfabrikant die beide bestrijkt, laat de beslissing bij het bordontwerp blijven in plaats van bij de leverancierslijst.
Meestal wel, als de catalogus het spanningsbereik bestrijkt in plaats van één enkele classificatie. De praktische beperking is niet alleen de spanning, maar de combinatie van spanning, pakketgrootte en doel-SPL: een kleine 3 V-zoemer kan de output van een 24 V-onderdeel van dezelfde grootte niet bereiken. Stuur alle drie de vereisten samen en laat de fabriek voor elk de beste match voorstellen.
De beste fabrikant van piëzo-zoemers is degene die een geschikte productdekking, stabiele kwaliteitssystemen en betrouwbare exportondersteuning combineert. Kopers die de totale capaciteit van leveranciers vergelijken in plaats van alleen de prijsopgave, bereiken doorgaans een vlottere kwalificatie, een lager risico en betere inkoopresultaten op de lange termijn.
MEIDI produceert zoemers en piëzo-elektrische geluidscomponenten sinds de fabriek in 2011 werd opgericht en brengt 15 jaar exportervaring mee naar OEM- en importprogramma's. De productie loopt onderISO9001EnISO14001, en waarvoor componenten zijn gebouwdRoHSEnBEREIKtoegang tot de markt. Elke batch zoemers doorstaat vóór verzending de akoestische tests. Als u nu leveranciers vergelijkt, stuur dan uw toepassing, doelspanning, SPL en pakket. Onze technici zullen de dichtstbijzijnde zoemermatch voorstellen en monsters van standaardmodellen regelen voor evaluatie.
