Een zoemer aansluiten en aansturen: bedradingsgids voor actief, passief, piëzo en magnetisch (2026)

Het bedraden van een zoemercircuit lijkt triviaal totdat het eerste prototype stil wordt, de microcontroller reset of een transistor doorbrandt. De reden dat de meeste storingen in het zoemercircuit optreden, is niet het onderdeel, maar het door elkaar halen van signaaltypen. Een actieve zoemer wil een stabiele gelijkstroom; een passieve zoemer wil een blokgolf; een piëzo-element gedraagt ​​zich als een condensator, terwijl een magnetische spoel de spanning terugslaat als hij wordt uitgeschakeld. Deze gids uit 2026 laat zien hoe je een zoemercircuit correct aansluit en aanstuurt voor elke gewone familie, met echte drive-circuittopologieën, een tabel voor probleemoplossing en geverifieerde MEIDI-specificaties.

1. Zoemertypen in één oogopslag: actief versus passief, piëzo versus magnetisch

Voordat u een zoemercircuit bouwt, moet u vaststellen wat u daadwerkelijk heeft. De vier families gedragen zich verschillend op de bank en de bedrading wordt bepaald door twee vragen: heeft deze een ingebouwde oscillator en wordt het geluid gemaakt door een keramische schijf of door een spoel?

Een nette manier om ze op de werkbank uit elkaar te houden: sluit het onderdeel aan op een voeding van 5 V DC. Als het onmiddellijk piept, is het actief. Als het stil blijft, is het passief en heeft het een frequentiebron nodig – precies de val die ervoor zorgt dat een eerste zoemercircuit er kapot uitziet.

2. Wat u nodig heeft voordat u een zoemercircuit aansluit

Een betrouwbaar zoemercircuit is opgebouwd uit een korte, voorspelbare stuklijst. Je hebt niet veel nodig, maar elk onderdeel heeft een taak:

• Zoemer— de transducer (piëzo of magnetisch, actief of passief).
• Stroombron— gereguleerde gelijkstroom, doorgaans 3 V, 5 V of 12 V, afgestemd op de nominale waarde van het onderdeel.
• Microcontroller of schakelaar— Arduino, ESP32, of een simpele drukknop om het signaal te poorteren.
• Stroombegrenzende weerstand (100 Ω)— beschermt de MCU GPIO bij het rechtstreeks aansturen van een piëzo.
• NPN-transistor (2N2222 / BC547) + 1 kΩ basisweerstand— fungeert als een schakelaar voor belastingen met een hogere stroomsterkte.
• Terugslagdiode (1N4148)— essentieel voor magnetische spoelen om tegen-EMF te absorberen.
• Breadboard, verbindingsdraden, multimeter— voor montage en probleemoplossing.

3. Een actieve zoemer aansluiten (piëzo en magnetisch)

Een actieve zoemer bevat al een oscillator, dus het zoemercircuit is slechts een aan/uit-schakelaar. De valkuil is polariteit.

3.1 Actieve piëzobedrading

Identificeer de positieve draad (langere draad of “+”-markering). Sluit deze aan op het signaal/VCC en de negatieve kabel op GND. Op een Arduino stelt u de pin inHOOGklinken,LAAGstoppen. Er is geen oscillatorcode nodig; het interne circuit doet het werk.

3.2 Actieve magnetische bedrading

Dezelfde logica is van toepassing, maar een magnetische actieve zoemer trekt meer stroom. Als het een nominaal vermogen heeft van minder dan ongeveer 30 mA, kunt u het vaak vanaf een GPIO-pin via een weerstand van 100 Ω aansturen; gebruik daarboven een transistor zodat je de microcontroller niet overbelast. Hoe dan ook, zorg ervoor dat de polariteit correct is.

4. Een passieve zoemer aansturen (piëzo en magnetisch)

Een passieve zoemer heeft geen oscillator, dus het zoemercircuit moet de toon genereren. Dit is waar PWM of een functiegenerator binnenkomt.

4.1 Passieve piëzo-aandrijving

Sluit de ene kabel aan op een PWM-compatibele pin en de andere op GND. Gebruik detoon (pin, frequentie, duur)functie op Arduino, of genereer een blokgolf op de resonantiefrequentie. Omdat een piëzo capacitief is, is er geen terugslagdiode vereist en is een serieweerstand optioneel, maar deze beschermt de pin.

4.2 Passieve magnetische aandrijving

Een passieve magnetische zoemer is inductief. Stuur hem met een blokgolf door een transistor en plaats een 1N4148 flyback-diode over de spoel (kathode naar de positieve kant). Zonder de diode zorgt het instortende magnetische veld ervoor dat de spanning terug in uw microcontroller terechtkomt wanneer het signaal stopt.

5. Topologieën voor zoemercircuitaandrijving: GPIO versus transistor versus push-pull

De juiste aandrijftopologie hangt af van hoe luid het zoemercircuit moet zijn en hoeveel stroom de bron kan leveren.

Voor maximale SPL verdubbelt een push-pull-trap de piek-tot-piekspanning over het element, waardoor het akoestische vermogen verviervoudigt en ongeveer 6 dB wordt toegevoegd. Dat is de topologie die wordt gebruikt in buiten- en industriële alarmzoemers, waarbij elke decibel telt.

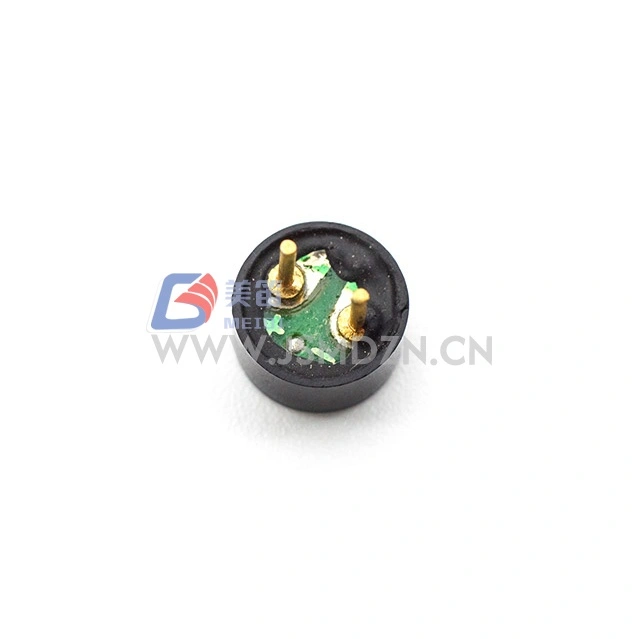

6. Een SMD-zoemer op een printplaat aansluiten

Opbouwzoemers zoals de MEIDI HN-9042W (9 x 4,2 mm magnetische passieve SMD) of MLT-1230 (piëzo SMD) worden geplaatst door pick-and-place en opnieuw geplaatst met de rest van het bord. Twee regels houden het zoemercircuit betrouwbaar tijdens de productie:

• Volg het reflowprofiel.Piëzo- en magnetische SMD-onderdelen zijn warmtegevoelig; blijf binnen de aanbevolen piektemperatuur en -tijd.
• Let op de akoestische spouw.Een afgedicht achtervolume achter het element kan 6–10 dB aan resonantie toevoegen, terwijl een montage op een plat paneel deze kan dempen. Test in de definitieve behuizing voordat u de lay-out vergrendelt.

7. Specificaties van de echte MEIDI-zoemer

De onderstaande tabel maakt gebruik van geverifieerde parameters uit de uniforme MEIDI-catalogus - geen geschatte waarden. Dit zijn de onderdelen die je eigenlijk zou plaatsen bij het bouwen van een zoemercircuit uit ons assortiment.

Voor een diepere blik op het passieve SMD-gedeelte, zie onze gids over de9 x 4,2 mm SMD elektromagnetische passieve zoemer, en voor piëzoselectie zie depiëzo-elektrische zoemer op maat en OEM-gids.

8. Problemen oplossen met een zoemercircuit

De meeste veldfouten in een zoemercircuit worden toegewezen aan een korte lijst met oorzaken. Gebruik deze tabel voordat u onderdelen in het zoemercircuit verwisselt.

9. Veelvoorkomende fouten die een zoemercircuit doden

• Verkeerd signaaltype.Passief heeft een oscillerend signaal nodig; actieve behoeften DC. Het mixen ervan is de meest voorkomende oorzaak van stille zoemers.
• Geen terugslagdiode op magnetische onderdelen.De tegen-EMK van de spoel zal uiteindelijk de driverpin vernietigen.
• Magnetisch aansturen rechtstreeks vanuit GPIO.De stroom overschrijdt de veilige waarde van de pin - gebruik een transistor.
• Resonantie negeren.Een passieve zoemer die 500 Hz van zijn resonantiepunt wordt aangedreven, kan 10–15 dB dalen.
• Oververhitting van SMD tijdens reflow.Volg het profiel, anders depolariseert het element.

10. Veelgestelde vragen

Heb ik een weerstand met een piëzo-zoemer nodig?

Een standaard piëzo-zoemer is een capacitieve belasting en heeft over het algemeen geen seriestroombegrenzende weerstand nodig zoals een LED dat doet. Een kleine weerstand van 100 ohm tussen de MCU-pin en de zoemer is nog steeds een goede gewoonte om de GPIO te beschermen. Magnetische zoemers trekken een constante stroom en hebben in plaats daarvan een terugslagdiode nodig, en vaak een transistor.

Kan ik een zoemer rechtstreeks op een Arduino-pin aansluiten?

Alleen actieve piëzo- of SMD-zoemers met een lage stroomsterkte met een vermogen van minder dan ongeveer 30 mA kunnen rechtstreeks vanaf een GPIO-pin worden aangestuurd. Magnetische zoemers en passieve typen die meer stroom nodig hebben, moeten een NPN-transistor of MOSFET-driver plus een flyback-diode gebruiken, anders loop je het risico de microcontroller te beschadigen.

Moet ik een actieve of een passieve zoemer kiezen?

Kies een actieve zoemer als u slechts één vaste toon nodig heeft en de eenvoudigste bedrading wilt: deze klinkt zodra gelijkstroom wordt ingeschakeld. Kies voor een passieve zoemer als je melodieën, variabele toonhoogte of alarmpatronen nodig hebt, want deze wordt aangestuurd door een extern blokgolf- of PWM-signaal.

Waarom klikt mijn passieve zoemer alleen in plaats van een pieptoon?

Een passieve zoemer produceert alleen geluid wanneer deze een oscillerend signaal ontvangt, zoals een PWM-blokgolf. Als u hem constante gelijkstroom voedt, of als de voeding bruin wordt, hoort u een klik zonder toon. Gebruik de functie tone() of een frequentiegenerator op de resonantiefrequentie van de zoemer.

Welke certificeringen moet een betrouwbare zoemerfabrikant hebben?

Voor componenten van exportkwaliteit moet u letten op ISO 9001 en ISO 14001 kwaliteits- en milieubeheer, plus RoHS- en REACH-naleving voor beperkingen op het gebied van gevaarlijke stoffen. MEIDI voldoet aan ISO 9001, ISO 14001, RoHS en REACH voor haar piëzo- en magnetische zoemerreeks.

Geschreven door Haya Liu, MEIDI. Deze bedradingshandleiding voor 2026 maakt deel uit van onze serie zoemertoepassingen. Gerelateerd lezen:Elektromagnetische zoemer: werkingsprincipe en hoe te kiezen.
