Voor ontwerpen waarbij de ruimte op het bord beperkt is, maar toch een duidelijk hoorbaar alarm vereist is, de 14*4 mm piëzo-elektrische passieve zoemer levert een passieve zoemer van 4000 Hz in een doorgaand gat van Φ13,8×4,0 mm pakket. Twee SPL-opties delen dezelfde footprint: de standaardvariant levert ≥70 dB terwijl hij ≤5mA verbruikt, en de HNR‑1404 PA7.5 verhoogt het geluidsniveau tot ≥80 dB bij ≤10mA. Beide modellen accepteren een 1–30Vp-p AC-aandrijfsignaal, waardoor de ontwerper vol zit controle over de frequentie en het volume via de externe golfvorm. De zwarte PBT-behuizing en een gewicht van minder dan 1 gram zijn geschikt voor draagbare instrumenten, compacte sensoren en ruimtekritische instrumenten industriële indicatoren waar al een microcontroller of speciale oscillator aanwezig is beschikbaar om de toon te genereren.
Twee SPL-classificaties vanuit één voetafdruk — ≥70dB (standaard) of ≥80dB (PA7.5)
Passief ontwerp — vereist externe blokgolf of PWM op 4000 Hz
5 Vp-p nominaal, 1–30 Vp-p bedrijfsbereik

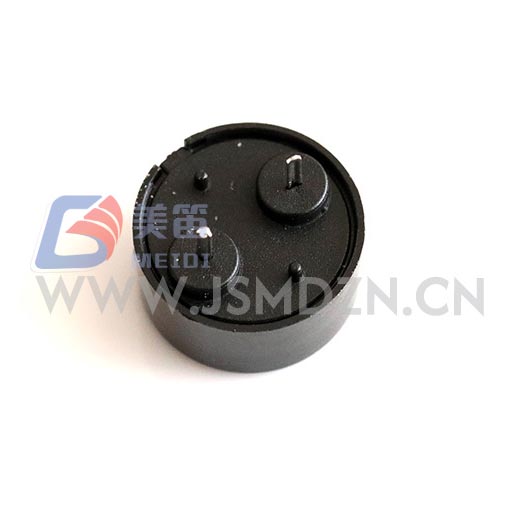

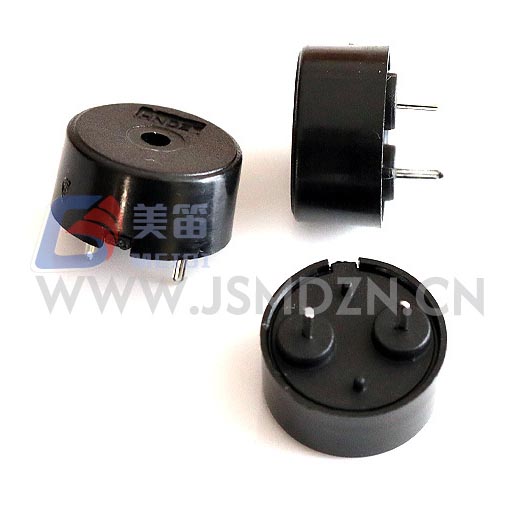

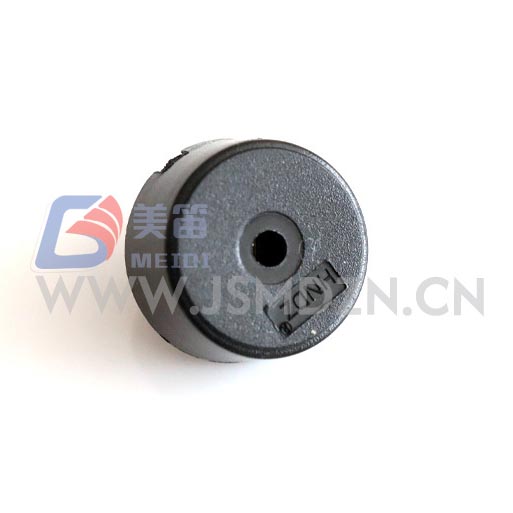

Φ13,8×4,0 mm zwart PBT doorgaand gat, 0,6 g (standaard) / 0,67 g (PA7.5)
| Parameter | HNR‑1404 / HNR‑1404L | HNR‑1404 PA7.5 | Testomstandigheden / opmerkingen |
| Producttype | Piëzo-elektrische passieve zoemer | Piëzo-elektrische passieve zoemer | — |
| Nominale spanning | 5 Vp-p | 5 Vp-p | Piek-tot-piek |
| Bedrijfsspanning | 1–30 Vp‑p | 1–30 Vp‑p | Bereik aandrijfsignaal |
| Resonante frequentie | 4000 Hz | 4000 Hz | Bij nominale spanning |
| Geluidsuitvoer op 10 cm | ≥70 dB | ≥80 dB | 4000 Hz blokgolf, 5 Vp-p |
| Huidig verbruik | ≤5mA | ≤10 mA | 4000 Hz blokgolf, 5 Vp-p |
| Bedrijfstemperatuur | -20 ℃ ~ +60 ℃ | -20 ℃ ~ +70 ℃ | Continu |
| Opslagtemperatuur | -30 ℃ ~ +70 ℃ | -30 ℃ ~ +80 ℃ | Niet operationeel |

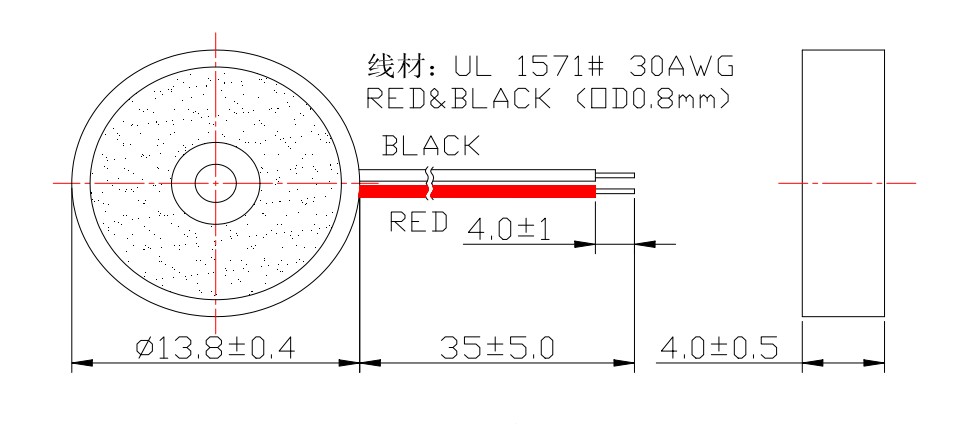

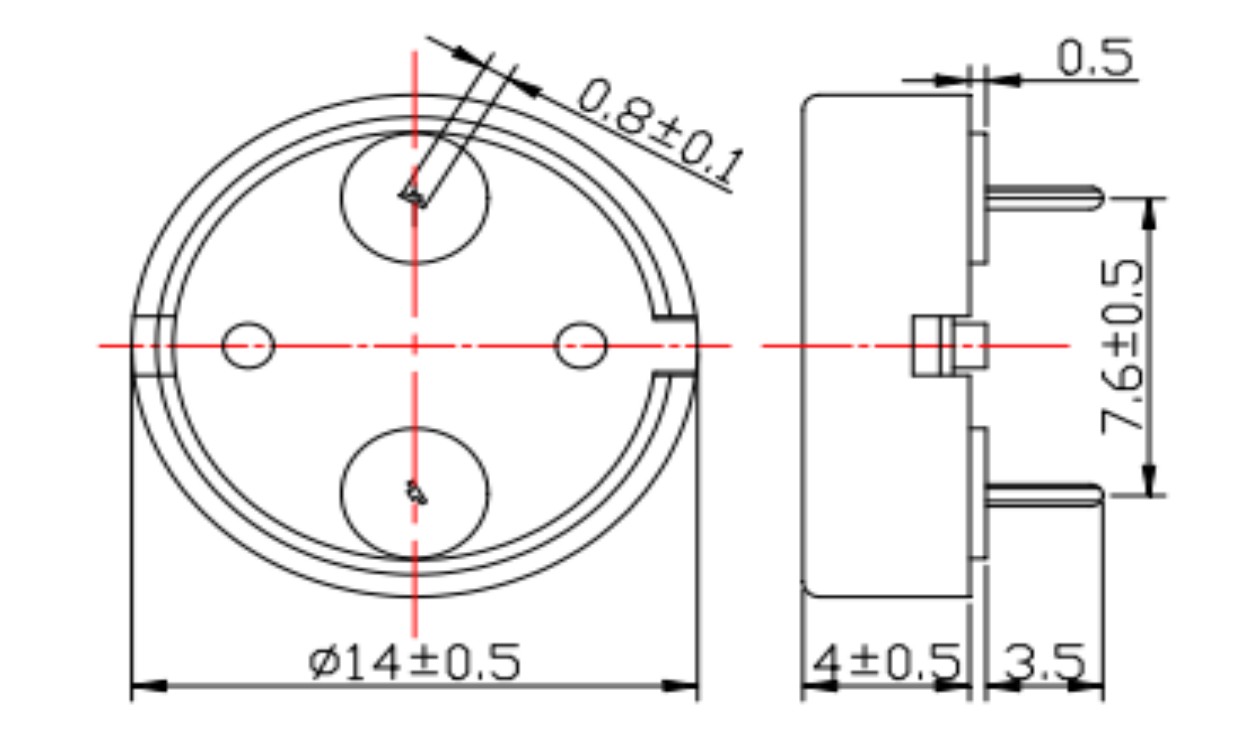

| Afmetingen (diameter × H) | Φ13,8 ± 0,4 × 4,0 ± 0,5 mm | Φ13,8 ± 0,4 × 4,0 ± 0,5 mm | Alleen lichaam |
| Gewicht | 0,6 ± 0,1 gram | 0,67 ± 0,1 gram | Typisch |
| Behuizingsmateriaal | Zwart PBT | Zwart PBT | — |
| Capaciteit | 12 ± 40% nF | 12 ± 40% nF | Alleen referentie; niet per monster |
| Montagetype | Doorgaand gat | Doorgaand gat | Handmatig solderen aanbevolen |
Het belangrijkste onderscheid tussen de twee modellen ligt in de geluidsdruk en het temperatuurbereik. De standaard HNR‑1404/L is ontworpen voor indicatoren voor lage stroomsterkte (≤5mA, ≥70dB) en werkt tot +60℃. De HNR‑1404 PA7.5 ruilt hogere stroom (≤10mA) in voor a 10dB toename in output en verlengde bedrijfstemperatuur tot +70℃, waardoor het meer geschikt voor omgevingen waar hoorbaarheid of thermische marge een prioriteit is. Beide delen dezelfde resonantiefrequentie, pinout en behuizingsafmetingen, dus de keuze heeft geen invloed op de printplaatindeling.
Als passieve sirenes hebben deze zoemers een externe AC-golfvorm nodig. Een microcontroller GPIO het genereren van een blokgolf van 4000 Hz met een werkcyclus van 50% is de typische configuratie. De capacitieve belasting (≈12nF) trekt stroompieken aan elke rand; een kleine serieweerstand (100–220Ω) kan de piekstroom beperken zonder merkbaar SPL-verlies. De 1–30Vp-p-ingang bereik maakt directe aansluiting op 3,3V of 5V logica mogelijk, hoewel een transistorbuffer dat wel is geadviseerd wanneer een hogere SPL nodig is.
Handmatig solderen: ijzertemperatuur 350 ± 10 ℃, verblijftijd van 2–5 s, tot 2–3 cycli. Houd een afstand van ≥2,0 mm aan tussen de behuizing en de soldeerverbinding.
| Testitem | Voorwaarde | Acceptatiecriteria |
| Vochtigheid | 50 ± 5 ℃, 90–95% RH, 48 uur | Aan alle specificaties voldaan na herstel |
| Hoge temperatuur | +80 ± 2 ℃, 48 uur | Aan alle specificaties voldaan na herstel |
| Lage temperatuur | -30 ± 2 ℃, 48 uur | Aan alle specificaties voldaan na herstel |
| Temperatuur fietsen | -30 ℃ ↔ +80 ℃, 30 min verblijftijd, 5 cycli | Aan alle specificaties voldaan na herstel |
| Druppel | 75 cm tot 10 mm hardhout, 3 druppels | Uiterlijk en elektrische prestaties geverifieerd |
| Trillingen | 10–55 Hz, 1,0 mm amplitude, XYZ, 0,5 uur | Geen mechanische of elektrische degradatie |
| Hittebestendigheid van soldeer | 250 ± 5 ℃, 10 ± 0,5 s, 2,0 mm speling | Afmetingen en prestaties voldoen aan de specificaties |
MEIDI voert 100% akoestische controles uit op elke unit en bemonstert elke productiepartij voor het bovenstaande protocol onder het ISO9001-systeem.
Compacte IoT-sensoren en wearables waarbij de ≤5mA standaardvariant minimaliseert stroomverbruik, rechtstreeks aangestuurd door een laagspannings-MCU-pin.
Industriële handterminals en draagbare medische apparaten die een luider geluid nodig hebben alert; het PA7.5-model levert ≥80dB terwijl het er nog steeds in past Envelop met een hoogte van 4 mm.
Meertonige alarmborden die voor beide varianten dezelfde printplaat gebruiken om onderscheid te maken waarschuwingsniveaus op SPL in plaats van op frequentie.
Referentiegegevens van model HNR‑1407 (hetzelfde platform) tonen SPL-waarden daartussen 83–86 dB bij 4000 Hz, 5Vp‑p, hoger dan het minimum van ≥70 dB. Huidige metingen blijf onder de 1mA. Capaciteitsmetingen vallen consistent binnen 11,2–12,9 nF met de 12nF nominaal. Neem contact op met MEIDI voor HNR-1404-specifieke batchgegevens.
| Steekproef | SPL (dB) | Stroom (mA) | Capaciteit (nF) | Diameter (mm) | Hoogte (mm) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
Conclusie: PAS. Uiterlijk, polariteit en bandrichting geverifieerd.
1. Alleen AC-aandrijving toepassen. Gelijkspanning produceert geen geluid en kan het element beschadigen.
2. De behuizing is niet afgedicht. Houd de geluidspoort droog en vrij van verontreinigingen.
3. Monteer in corrosieve atmosferen in een beschermde behuizing.
4. SPL is afhankelijk van de aandrijfspanning en golfvorm; verifieer onder werkelijke belastingsomstandigheden.
5. Blokkeer de akoestische opening niet.
6. Bewaar in een droge verpakking om oxidatie van de pennen te voorkomen.
1. Hoe kies ik tussen de standaard HNR‑1404 en de PA7.5?
Selecteer het standaardmodel voor lagere stroom (≤5mA) en ≥70dB output; kies PA7.5 wanneer 10 dB meer geluidsdruk of een bedrijfslimiet van +70 ℃ nodig is. Beiden passen bij de dezelfde PCB-pads.
2. Kan ik deze zoemers aansturen met een gelijkstroombron?
Nee. Ze hebben een extern wisselstroomsignaal (blokgolf/PWM) van 4000 Hz nodig om geluid te genereren.
3. Welke aandrijffrequentie geeft de hoogste SPL?
De resonantiefrequentie bedraagt 4000 Hz. Een frequentiezwaai in de buurt van deze waarde zal identificeren de exacte piek voor een bepaalde partij.
4. Wat zijn de aanbevolen soldeerinstellingen?
Handmatig solderen: 350±10℃ ijzer, 2–5s per verbinding, max. 2–3 cycli. Houd de behuizing op minimaal 2,0 mm van het soldeerpunt.
Neem contact op voor datasheets, frequentieresponscurves of batchspecifieke testrapporten MEIDI met uw sollicitatiegegevens. Technische reactie meestal binnen één werkdag.
