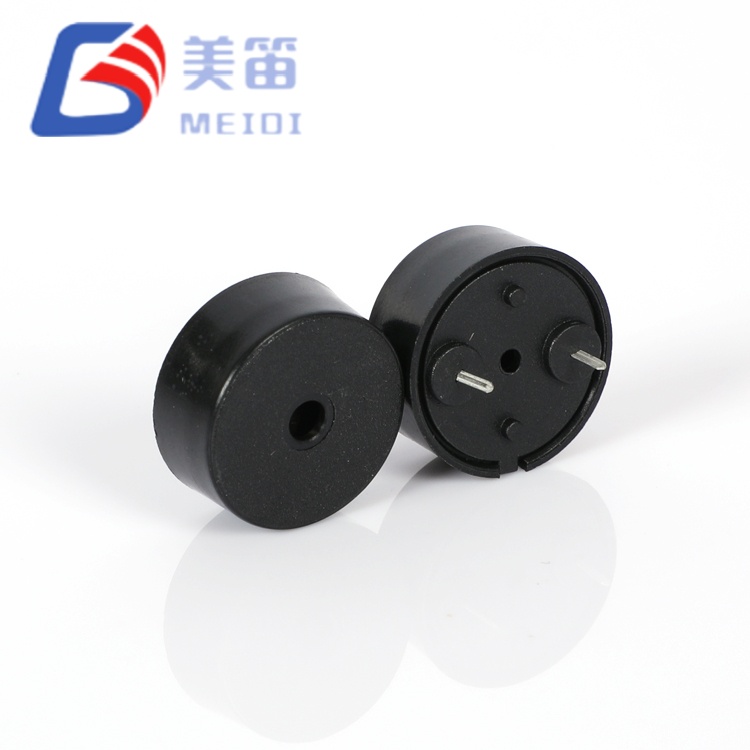

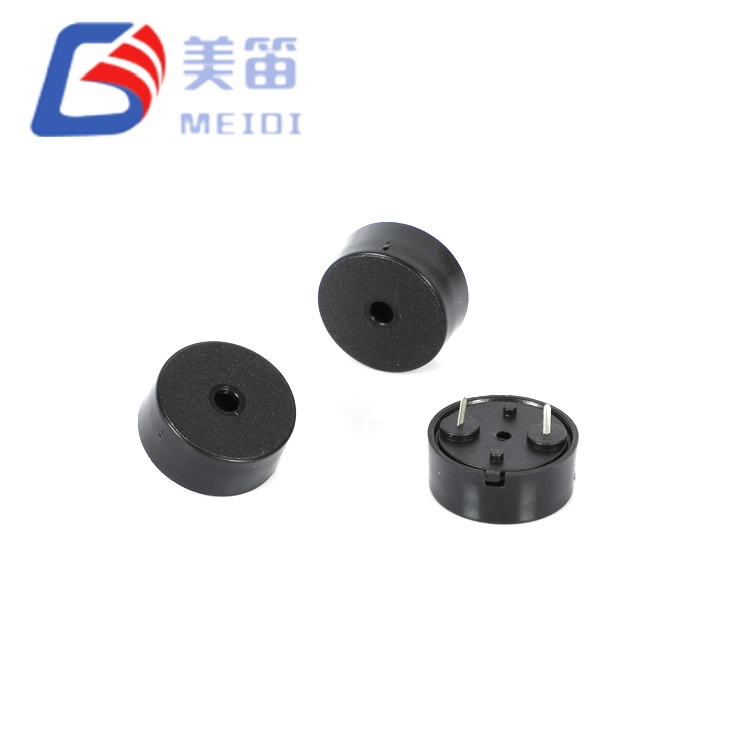

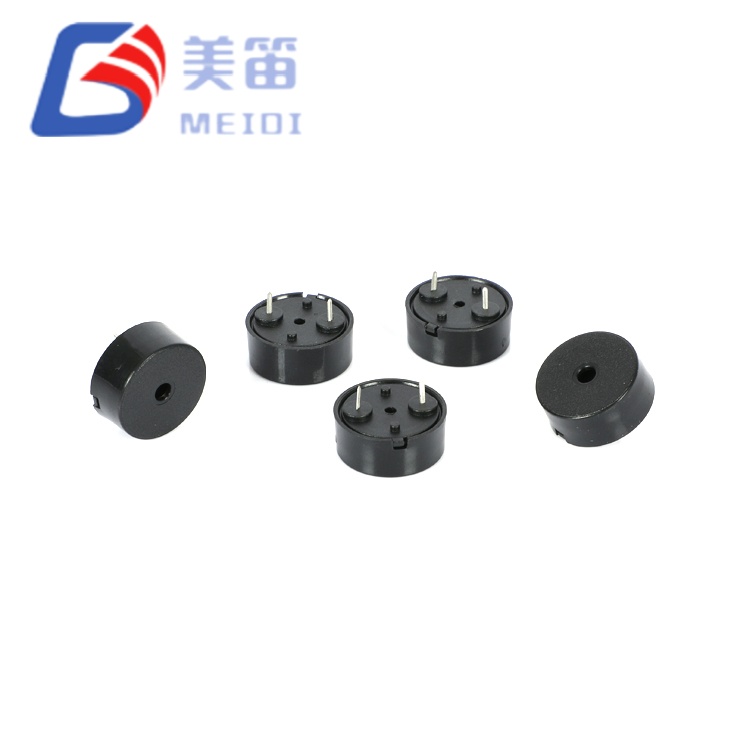

17*8mm Piëzo-elektrische passieve zoemer

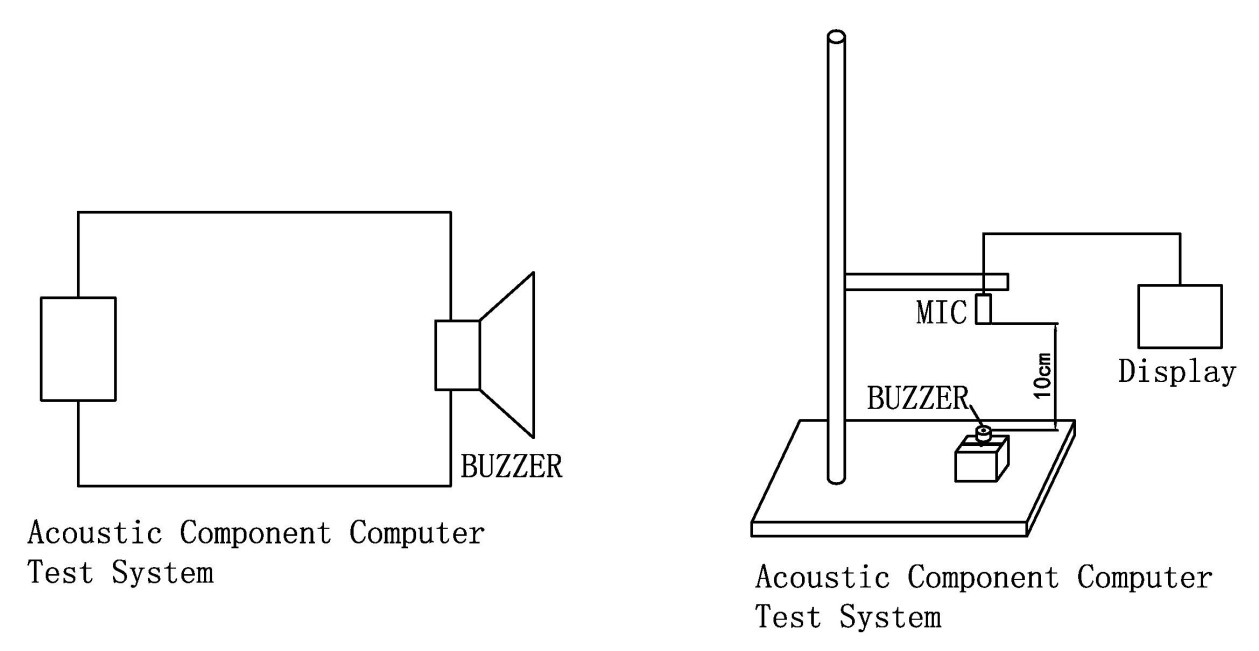

De 17*8 mm piëzo-elektrische passieve zoemer biedt twee frequentievarianten – 3000 Hz en 2000 Hz – in een identiek pakket met doorgaande gaten van Φ17×8 mm. Beide zijn passieve piëzo-elektrische sirenes die afhankelijk zijn van de golfvorm van een externe frequentieregelaar om een hoorbare toon te produceren. Omdat de voetafdruk, pin-afstand en behuizingsafmetingen worden gedeeld tussen de twee modellen, een enkele PCB-indeling is geschikt voor beide frequenties zonder mechanische veranderingen. De HNR‑1708 levert ≥85 dB bij 3000 Hz, terwijl de HNR‑1708 PA10 ≥75 dB levert bij 2000 Hz, beide gemeten op 10 cm met een blokgolf van 12 Vp-p. Huidig verbruik blijft voor beide varianten op of onder 5 mA. De zwarte PBT-behuizing en 1–30Vp‑p bedrijfsbereik maken deze serie geschikt voor een breed scala aan binnenapparatuur waarbij de host-microcontroller of speciale oscillator het stuursignaal levert.

Twee frequentiekeuzes — 3000 Hz (HNR‑1708) of 2000 Hz (HNR‑1708 PA10) — met hetzelfde oppervlak

Passief ontwerp - vereist externe blokgolf- of PWM-aandrijving op de resonantiefrequentie

12 Vp-p nominaal, 1–30 Vp-p bedrijfsbereik; ≤5 mA stroomverbruik

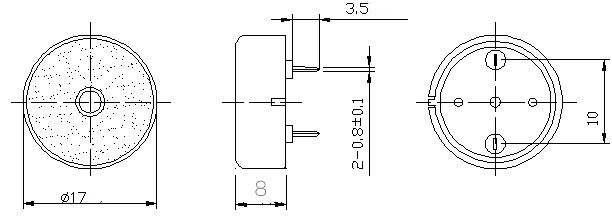

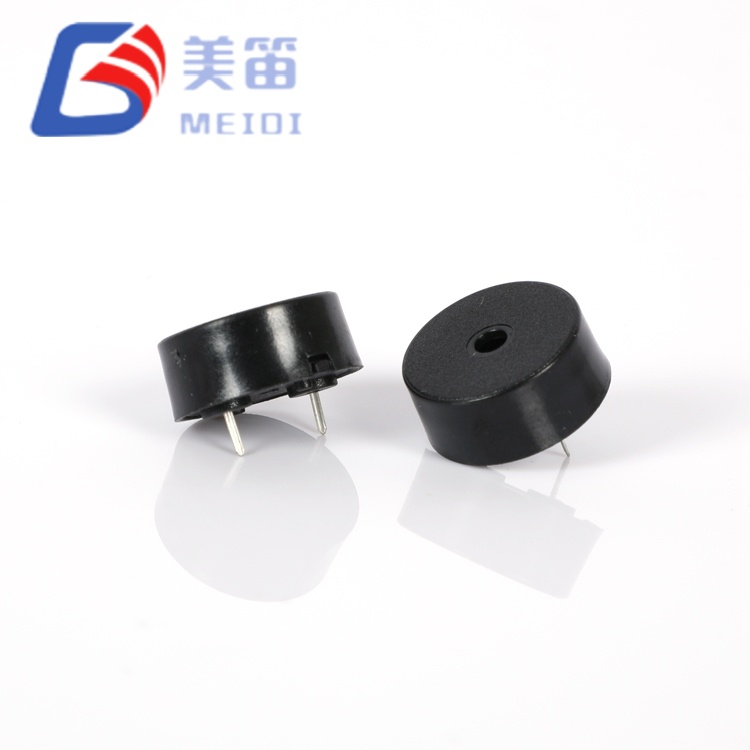

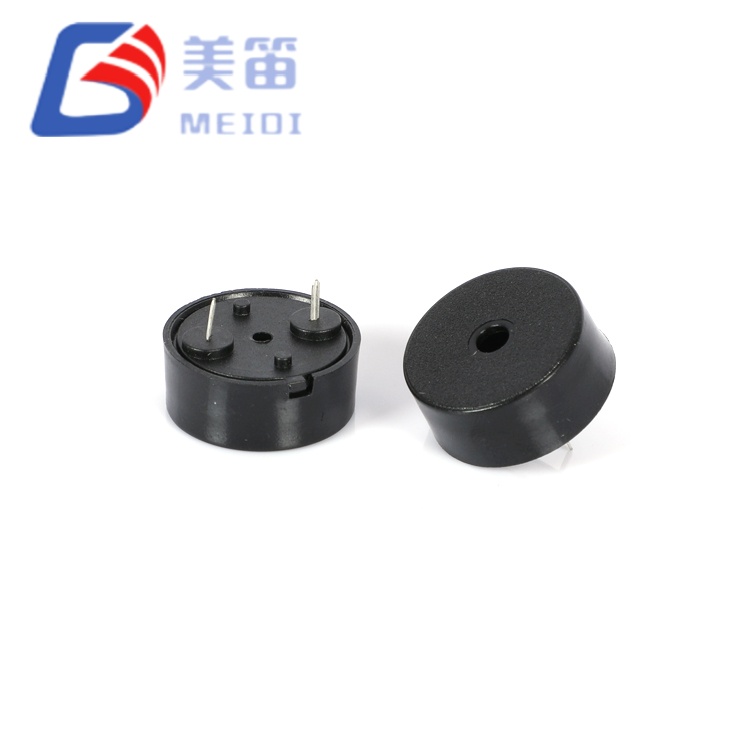

Φ17,0×8,0 mm zwart PBT-doorvoergatpakket, compatibel met golf- en handmatig soldeer

Bedrijfstemperatuur: -20℃ tot +70℃ continu

Gids voor modelselectie

De keuze tussen HNR‑1708 en HNR‑1708 PA10 hangt vooral af van het gewenste waarschuwingsfrequentie en geluidsdrukvereiste. De HNR‑1708, met zijn hogere 3000 Hz toon en ≥85 dB uitvoer, is beter geschikt voor omgevingen waar a scherper, doordringender geluid is gunstig, zoals industriële waarschuwingen panelen of apparatuur die werkt in gebieden met matig achtergrondgeluid. De HNR‑1708 PA10 werkt op een lagere 2000 Hz met ≥75 dB en produceert een toon die minder opdringerig is en meer geschikt voor rustige omgevingen zoals herinneringen voor medische apparaten of sensoren in woningen.

Omdat beide modellen dezelfde voetafdruk van Φ17 mm, dezelfde pinindeling en 8 mm hebben hoogte kan een enkel PCB-ontwerp worden gevalideerd met één variant en vervolgens samen met de ander geïmplementeerd naarmate de applicatievereisten veranderen. Beiden accepteren een 1–30Vp-p aandrijfsignaal en verbruik ≤5mA, dus hetzelfde stuurcircuit kan voor beide modellen worden gebruikt. Het gewichtsverschil — 1 g voor HNR‑1708 versus 1,4 g voor HNR‑1708 PA10 — weerspiegelt het enigszins afwijkende interne constructie die de lagere resonantiefrequentie produceert.

Voor toepassingen die beide frequenties binnen hetzelfde product vereisen familie stelt de HNR‑1708-serie de ontwerper in staat één enkele PCB op voorraad te hebben en behuizingsontwerp terwijl het twee akoestische kenmerken biedt, waardoor het geluid wordt verminderd mechanisch ontwerp boven.

Aanbevelingen voor aandrijfcircuits

Als passieve piëzo-elektrische zoemers hebben beide HNR-1708-varianten een externe AC nodig signaal om geluid te produceren. Een microcontroller GPIO geconfigureerd voor PWM-uitvoer op de doelfrequentie (3000 Hz of 2000 Hz) met een werkcyclus van 50% is het meest gemeenschappelijke aanpak. Voor 3,3V of 5V logische systemen, een eenvoudige transistorbuffer kan het signaal vertalen naar het volledige nominale 12Vp-p-niveau voor een hogere SPL.

De capacitieve aard van de belasting — ongeveer 12 nF voor HNR-1708 en 25nF voor HNR‑1708 PA10 — betekent dat er stroompieken optreden aan elke rand van de drijvende golfvorm. Een kleine serieweerstand (meestal 100–330Ω) kan dat wel beperk de piekstroom zonder de SPL aanzienlijk te beïnvloeden. Voor batterijvoeding ontwerpen maakt het gemiddelde stroomverbruik van ≤5mA deze zoemers zuinig in gebruik werken zelfs vanuit knoopcelbatterijen of kleine Li-ion-packs.

Solderen is compatibel met golf (260℃, 4–6s) en handmatig (350℃, 2–5s) methoden. Houd een afstand van ≥2,0 mm aan tussen de behuizing en het soldeerbad.

Toepassingsscenario's

Industriële waarschuwingsindicatoren die profiteren van de 3000 Hz-toon van de HNR-1708 het doorbreken van machinegeluid op een fabrieksvloer.

Herinneringen voor medische apparaten (infuuspompen, monitors voor vitale functies) waar de De toon van 2000 Hz van de HNR‑1708 PA10 zorgt voor een minder opdringerige waarschuwing op stille afdelingen.

Smart home sensoren en deurbellen, waar dezelfde printplaat mee gevuld kan worden beide varianten afhankelijk van de regionale voorkeur voor waarschuwingstoonhoogte.

Draagbare testinstrumenten gevoed door een 3,7V batterij, met behulp van een transistor om de aandrijfspanning en het ≤5mA-verbruik te verhogen om de looptijd te verlengen.

Alarmpanelen voor meerdere zones die verschillende tonen per zone vereisen — HNR‑1708 voor kritische waarschuwingen en HNR-1708 PA10 voor statusmeldingen — met behulp van een enkel PCB-ontwerp voor beide.

Voorzorgsmaatregelen

1. Sluit geen gelijkspanning rechtstreeks aan. Beide varianten vereisen een AC-aandrijfsignaal geluid te genereren. Continue gelijkstroom kan het piëzo-element beschadigen.

2. De behuizing is niet afgedicht. Voorkom water, vloeimiddelresten of schoonmaakmiddelen niet in de geluidspoort terechtkomen.

3. Installeer de zoemer in corrosieve omgevingen in een beschermde behuizing of breng alleen een conforme coating aan op de aansluitingen.

4. SPL is afhankelijk van de aandrijfspanning en golfvorm. Controleer of de driverfase voldoet aan de vereiste spanningszwaai onder de capacitieve belasting.

5. Houd de akoestische poort vrij. Zelfs gedeeltelijke bedekking kan verminderen output van enkele decibel.

6. Bewaar in een afgesloten, droge verpakking tot de montage om oxidatie van de pennen te voorkomen.

Veelgestelde vragen

1. Hoe kies ik tussen HNR‑1708 en HNR‑1708 PA10?

Selecteer HNR‑1708 voor 3000 Hz, ≥85 dB — geschikt voor industriële of luidruchtigere omgevingen. Selecteer HNR‑1708 PA10 voor 2000 Hz, ≥75 dB — beter voor medische of residentiële omgevingen. Beide hebben identieke afmetingen en pin-out, zodat de PCB-indeling niet verandert.

2. Kan ik deze zoemers rechtstreeks vanaf een microcontroller-pin aansturen?

Ja, als de pin voldoende stroom kan leveren en het logische niveau binnen de limiet valt 1–30Vp‑p bereik. Voor microcontrollers van 3,3 V of 5 V is er een transistorbuffer aanbevolen om een hogere spanningszwaai en een luidere output te bereiken.

3. Welke frequentie moet ik gebruiken voor het stuursignaal?

Gebruik 3000 Hz voor HNR‑1708 en 2000 Hz voor HNR‑1708 PA10. Vanwege de ±500 Hz tolerantie kan een frequentiezwaai tijdens het prototypen de exacte piek-SPL identificeren voor een bepaalde batch. MEIDI kan karakteriseringscurven leveren.

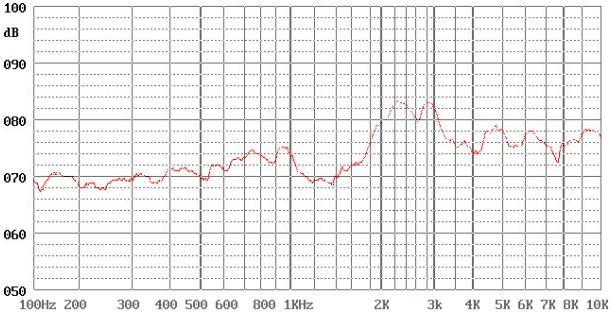

4. Waarom is het HNR‑1708-testrapport gebaseerd op een ander model?

Het momenteel beschikbare rapport gebruikt HNR‑1707-gegevens bij 5Vp‑p/4000 Hz als referentie. Neem contact op met MEIDI voor HNR-1708-specifieke testgegevens bij 12Vp-p / 3000Hz.

5. Is de HNR‑1708-serie geschikt voor apparaten op batterijen?

Ja. Het stroomverbruik van ≤5mA en het werkbereik van 1–30Vp-p maken het praktisch voor werking op batterij. Een boostconverter of transistorbuffer kan de aandrijfspanning als een hogere SPL nodig is van een laagspanningsaccu.

Technisch onderzoek

Voor datasheets, referentieontwerpen van aandrijfcircuits, frequentie-sweep-gegevens, of ondersteuning voor variantselectie voor de HNR‑1708-serie, neem contact op met MEIDI toepassingsdetails. De technische reactie vindt doorgaans binnen één werkdag plaats.
