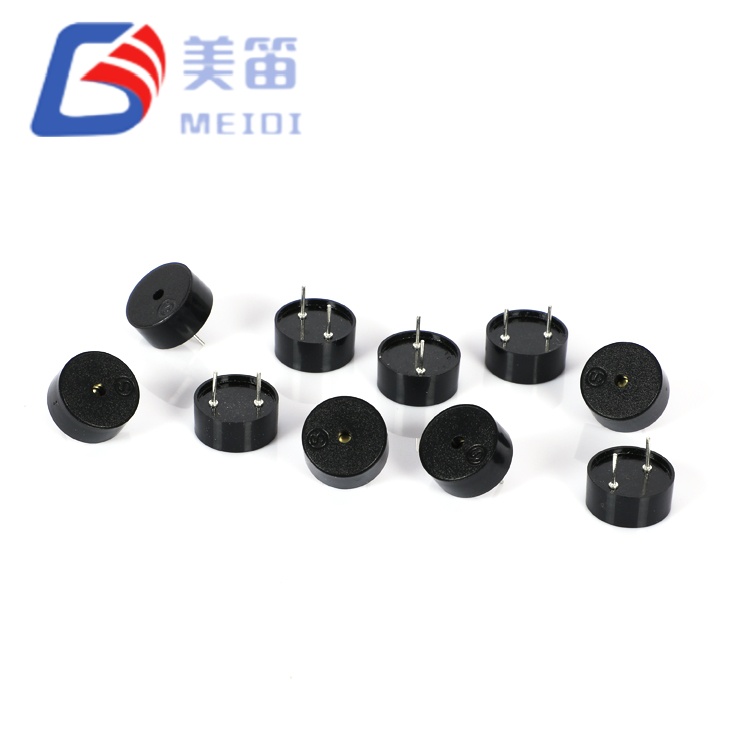

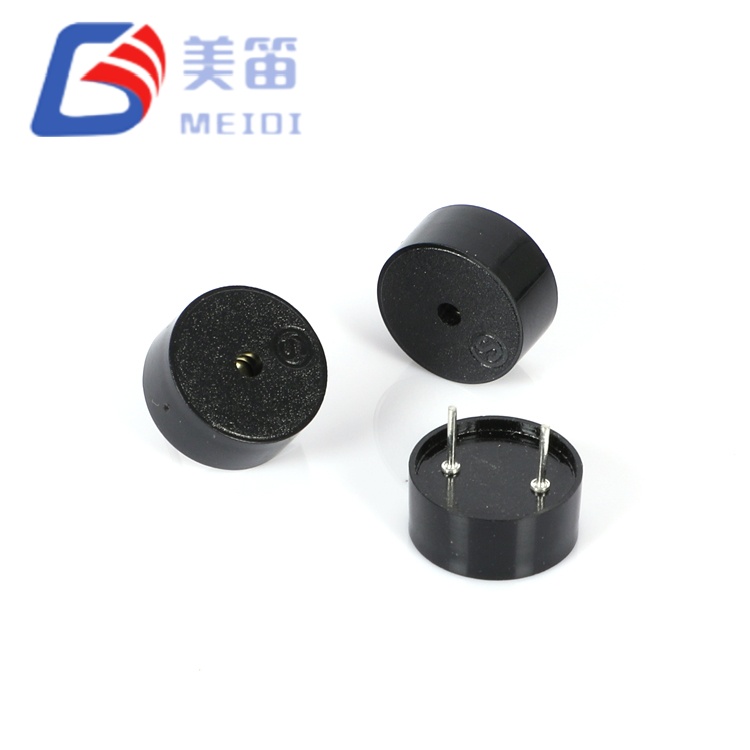

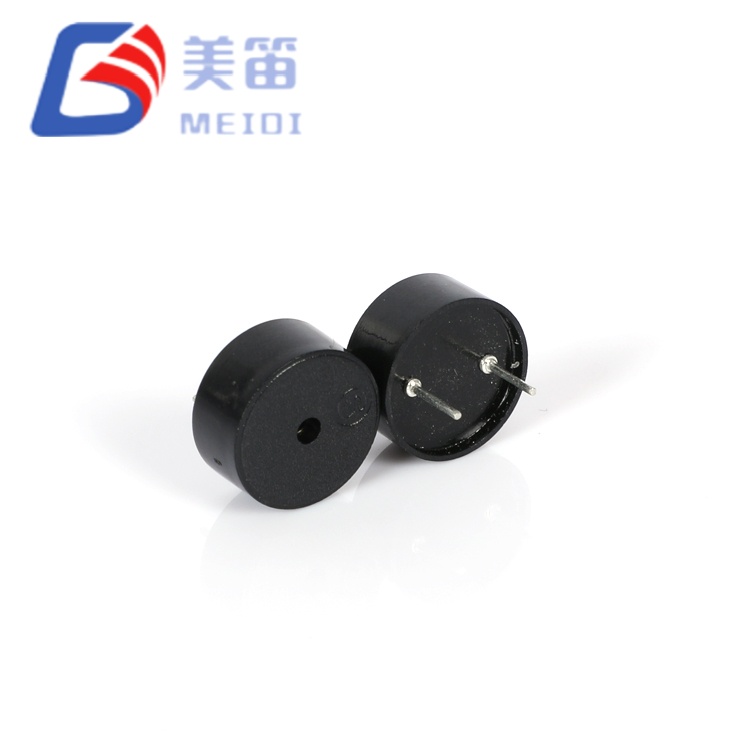

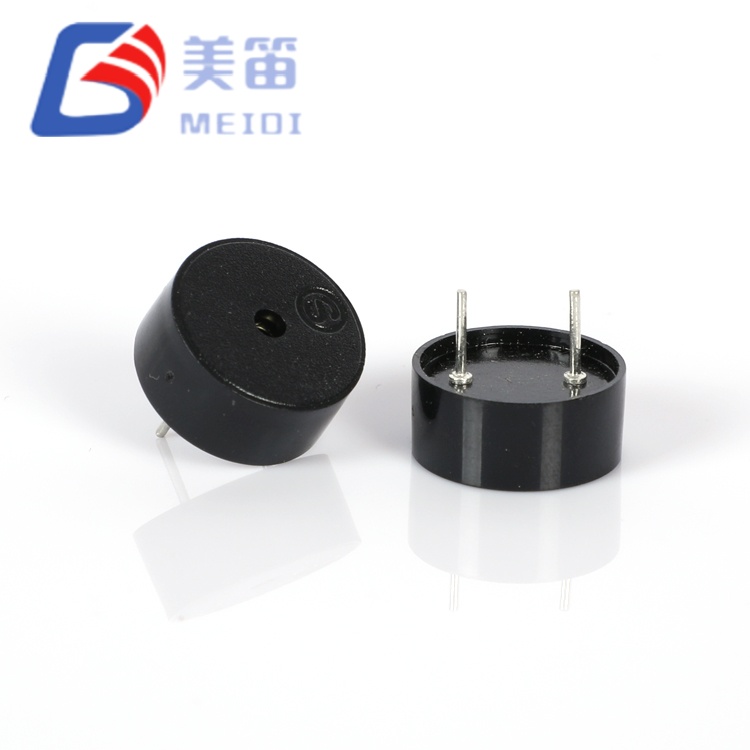

12*5,5 mm piëzo-elektrische passieve zoemer

De HNR‑1255-serie omvat piëzo-elektrische passieve zoemers met doorlopende gaten, ontworpen voor systemen waarbij de voedingsspanning aanzienlijk varieert afhankelijk van productvarianten of bedrijfsomstandigheden. Met een ultrabreed aandrijfbereik van 1-30 V biedt één component ruimte aan alles, van eencellige Li-ion-batterijen (3,0-4,2 V) tot 5 V logische rails, 12 V auto-accessoirecircuits en 24 V industriële besturingsbussen, waardoor spanningsregelcircuits worden geëlimineerd en het globale stuklijstbeheer wordt vereenvoudigd.

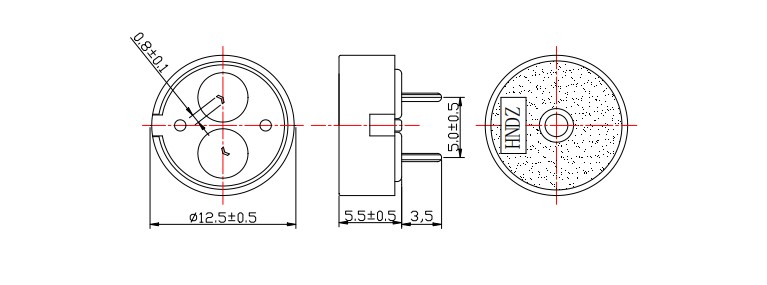

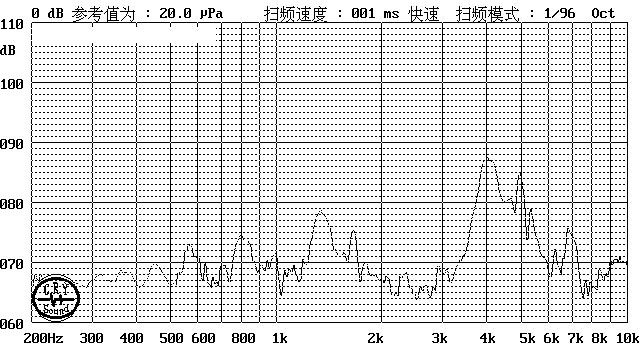

Deze zoemers, vervaardigd door MEIDI in de provincie Jiangsu, zijn voorzien van een piëzo-elektrisch keramisch diafragma van 12,5 mm – aanzienlijk groter dan de goedkope 9 mm-varianten – en leveren ≥80 dB SPL bij 4000 Hz met een stroomverbruik van slechts ≤ 10 mA. De resonantiefrequentie van 4000 Hz bevindt zich aan de bovenrand van de menselijke gehoorgevoeligheidspiek (2-4 kHz) en zorgt voor heldere, waarneembare waarschuwingen met minimaal stroomverbruik. Twee mechanische varianten delen identieke elektrische prestaties: PA5.0 voor verzonken PCB-montage en PA6.5 voor toepassingen met verhoogde stand-off of paneeldoorvoer.

Belangrijkste kenmerken

1-30 V ultrabrede schijfcompatibiliteit - elimineert spanningsregelingscircuits over eencellige Li-ion (3,0-4,2 V), 5V logica, 12V auto- en 24V industriële bussen

4000 Hz auditieve sweet-spot-resonantie - gepositioneerd voor maximale menselijke waarneembaarheid met minimaal energieverbruik; gepositioneerd voor maximale menselijke waarneembaarheid met minimaal energieverbruik"

Stroomverbruik van minder dan 10 mA — bij 5Vp-p, blokgolf van 4000 Hz; maakt directe MCU GPIO-aandrijving en langere levensduur van de batterij mogelijk bij draadloze meting

12,5 mm geëxpandeerde keramische diameter - 54% groter diafragmaoppervlak dan 9 mm-varianten; een groter oppervlak verbetert theoretisch de akoestische efficiëntie

Platform met dubbele kabellengte — PA5.0 en PA6.5 delen één elektrische stuklijst; mechanische selectie vindt plaats bij assemblage zonder herontwerp van het circuit

Reparatietolerante PBT-behuizing — bestand tegen golfsolderen bij 260 ℃ en handmatige herbewerking bij 350 ℃; 10 jaar traceerbaarheid van batches via partijcodemarkering

Typische toepassingen

Slimme energiemeters: sabotagewaarschuwingen, waarschuwingen bij communicatiestoringen en pieptonen als de batterij bijna leeg is in gas-, water- en elektriciteitsmeters die werken op primaire lithiumcellen van 3,6 V

Draagbare medische diagnostiek: tonen bij het voltooien van de test, pieptonen bij de kalibratiestatus en foutwaarschuwingen in draagbare glucosemonitors en pulsoximeters

Industriële sensornetwerken – foutalarmen en drempelmeldingen op 12V/24V veldbus-aangedreven IoT-nodes en externe telemetrie-eenheden

Automotive aftermarket-elektronica - 12V-accessoirebusintegratie voor parkeersensoren, bandenspanningsmonitors en gesproken aanwijzingen in de dashcam

Batterijbeheersystemen - hoorbare waarschuwingen voor overbelasting, oververhitting en celonbalans in beveiligingscircuits voor Li-ion-pakketten

Beveiligingstoegangscontrole – waarschuwingen bij geforceerde opening van de deur, ongeldige badge en lage batterijspanning in standalone 12V- of PoE-geëxtraheerde stroomconfiguraties

Veelgestelde vragen

1. Kan ik de HNR-1255-serie rechtstreeks aansturen vanaf een 3,3V-microcontroller GPIO-pin?

Ja, binnen de huidige grenzen. Bij 3,3 Vp-p verbruikt de capacitieve belasting van 12 nF naar schatting 6–7 mA bij 4000 Hz - controleer dit met daadwerkelijke metingen. SPL zal onder de 5Vp-p-specificatie liggen; verifieer de uitvoer met monsters. Gebruik voor een maximale output een logische buffer van 5 V of een transistordrivertrap. Het werkbereik van 1–30 V zorgt ervoor dat de zoemer niet wordt beschadigd door een aandrijving van 3,3 V; het werkt eenvoudigweg onder het nominale akoestische vermogen.

2. Wat is het praktische verschil tussen PA5.0 en PA6.5 in mijn printplaatindeling?

De elektrische en akoestische prestaties zijn identiek. Het verschil is mechanisch: PA5.0 heeft een standaard kabellengte voor verzonken montage tegen het PCB-oppervlak, terwijl PA6.5 verlengde kabels biedt voor toepassingen die een grotere afstand vereisen - zoals het inbrengen van het frontpaneel door een rand, conforme coating-afstand of thermische luchtstroomopeningen. Beide varianten delen hetzelfde PCB-gatenpatroon en dezelfde uitsluitingszone; vervanging vereist geen wijziging van het circuit of de lay-out.

3. Hoe verhoudt de frequentie van 4000 Hz zich tot alternatieven van 2700 Hz in reële omgevingen?

4000 Hz bevindt zich aan de bovenrand van de 2-4 kHz menselijke auditieve gevoeligheidspiek, waardoor het beter waarneembaar is dan 2700 Hz in rustig tot matig omgevingsgeluid (kantoren, huizen, medische voorzieningen). 2700 Hz dringt echter effectiever door in hoogfrequent industrieel geluid (motoren, compressoren boven 3 kHz). Voor consumenten binnenshuis, medische en kantooromgevingen zorgt 4000 Hz voor een helderder, urgenter klankkarakter. Voor fabrieksvloeren en motorcompartimenten kan 2700 Hz de voorkeur hebben. De HNR-1255-serie is geoptimaliseerd voor het eerste scenario.

4. Waarom is de capaciteitstolerantie ±40%, en welke invloed heeft dit op mijn driverontwerp?

De piëzo-elektrische keramische capaciteit varieert afhankelijk van de materiaalpartij, het elektrodeoppervlak en de diëlektrische dikte. De nominale waarde van 12 nF met ±40% tolerantie (7,2–16,8 nF) is typisch voor deze klasse zoemers. In de praktijk mat de monsterbatch 11,7--14,2 nF. Voor het ontwerp van de driver moet u de eindtrap afstemmen op het gespecificeerde capaciteitstolerantiebereik. Voor het ontwerp van de driver moet u de uitgangstrap afstemmen op de slechtst mogelijke belasting van 16,8 nF bij uw schakelfrequentie. Bij 4000 Hz vereist 16,8 nF een pieklaadstroom van ~13 mA, nog steeds ruim binnen de mogelijkheden van een klein signaaltransistor. Een serieweerstand van 100 Ω kan de inschakelstroom beperken als de GPIO-aandrijving marginaal is.

5. Kan ik deze zoemer continu op 30V laten werken, en wat is de verwachte levensduur?

Het maximum van 30 V is een overlevingsbeoordeling en geen aanbeveling voor continu gebruik. Bij 30Vp-p ervaart het piëzo-elektrische element maximale mechanische spanning en diëlektrische verwarming. Voor toepassingen met continue toon raadt MEIDI aan om de aandrijfspanning te beperken of een duty-cycle-regeling te implementeren om de adhesie van de elektroden en de keramische integriteit te behouden. Neem contact op met MEIDI voor levensduurgegevens onder specifieke bedrijfsomstandigheden. Voor continue alarmtoepassingen wordt de levensduur proportioneel verlengd door de spanning of de werkcyclus te verlagen.
