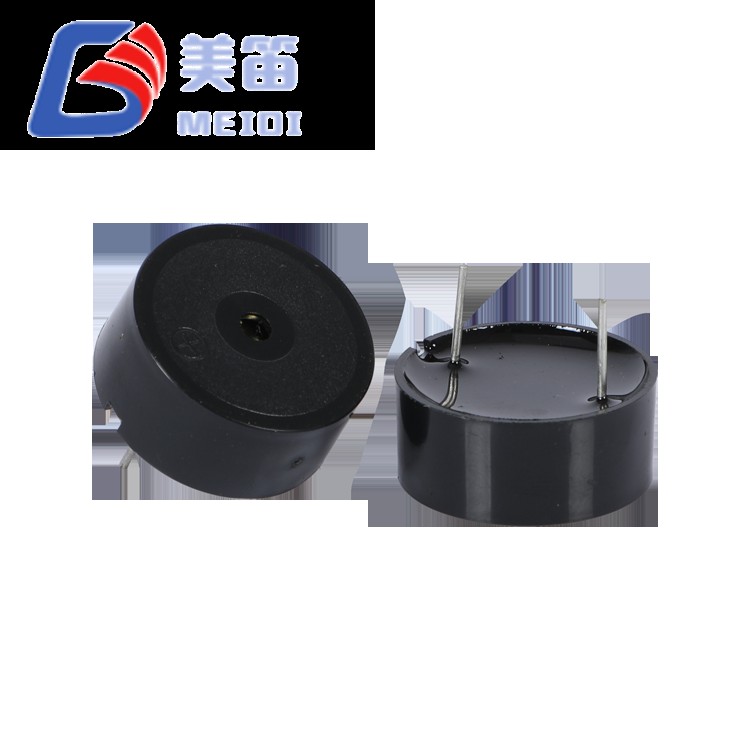

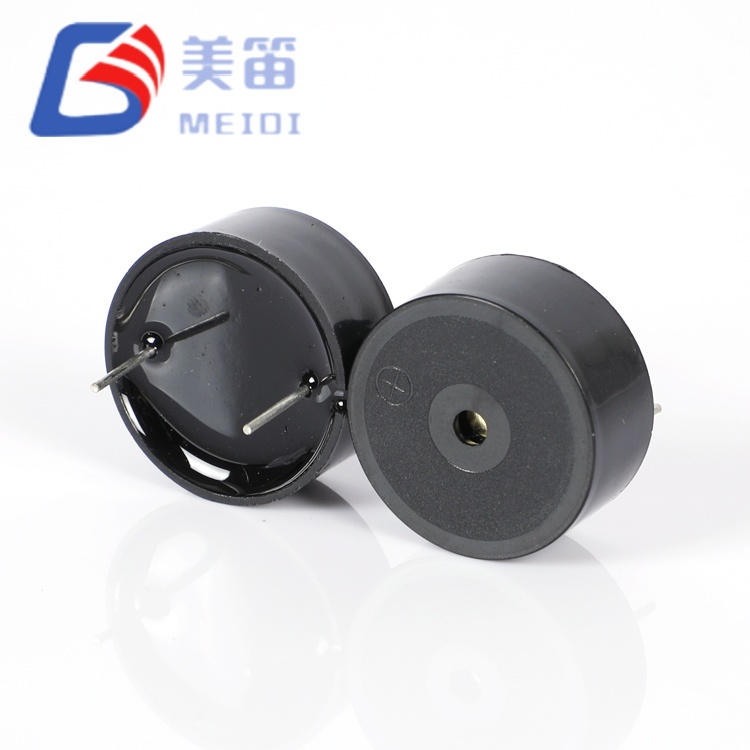

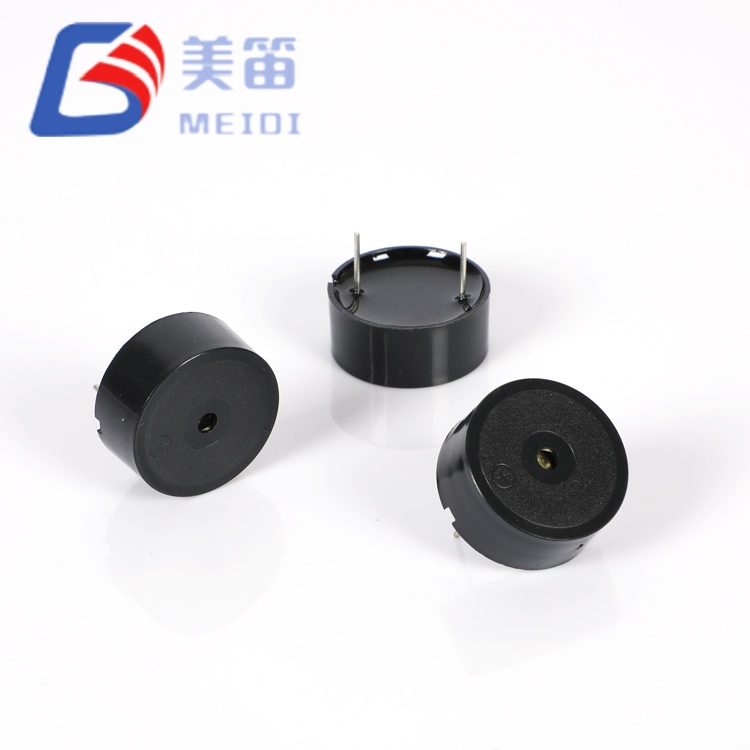

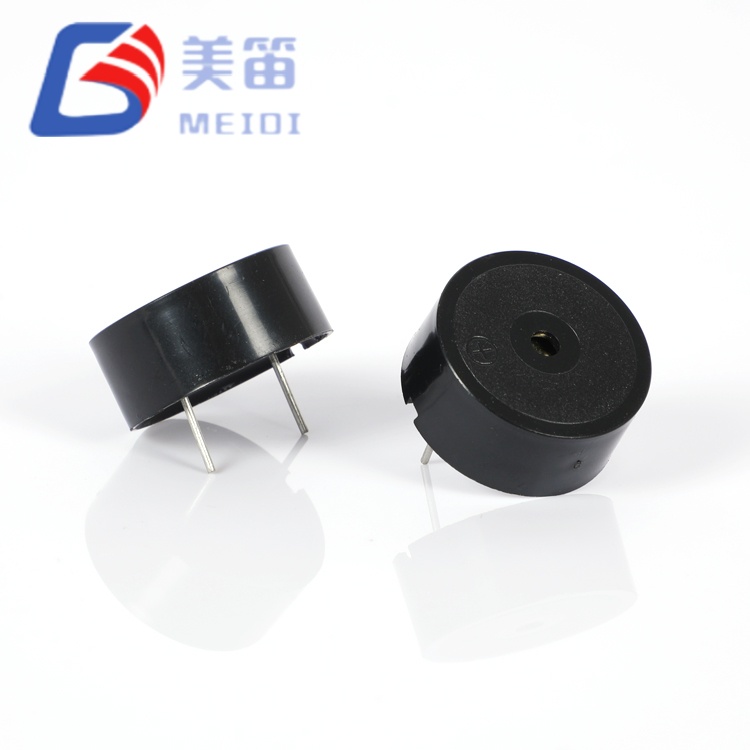

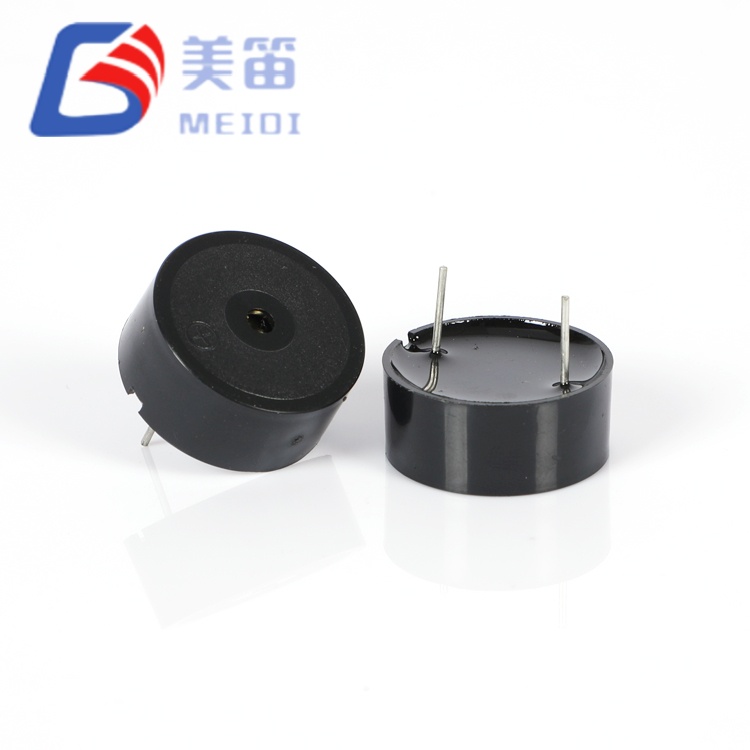

In tegenstelling tot actieve zoemers die hun eigen toon genereren, is de 23*10 mm piëzo-elektrische passieve zoemer een passieve piëzo-elektrische Sirene bedoeld om te worden aangedreven door een externe AC-golfvorm - meestal een blokgolf of PWM signaal geleverd door een microcontroller of speciale oscillator. De resonantiefrequentie van 3500 Hz stelt de ontwerper in staat de aandrijffrequentie af te stemmen voor een maximale akoestische output ≥85dB op 10 cm bij voeding met een 12Vp-p blokgolf. De zwarte PBT-behuizing meet Φ23 mm in diameter en 9,8 mm hoog, waardoor het een van de slankere opties in de wereld is HNR-serie. Met een stroomverbruik van ≤8mA onder nominale omstandigheden en een bedrijfsspanning Met een bereik van 1–30Vp‑p is dit doorlopende onderdeel geschikt voor ontwerpen met beperkte ruimte de hostcontroller biedt al een geschikte uitgangspin.
Passief ontwerp — vereist een externe AC-aandrijving op 3500 Hz
12 Vp-p nominaal, 1–30 Vp-p bedrijfsbereik
≥85 dB SPL op 10 cm, ≤8 mA verbruik onder nominale omstandigheden
Φ23,0×9,8 mm zwart PBT-doorvoergatpakket, 3g
Continue werking van -20℃ tot +70℃
| Parameter | Waarde | Testomstandigheden / opmerkingen |
| Producttype | Piëzo-elektrische passieve zoemer | — |
| Nominale spanning | 12 Vp-p | Piek-tot-piek |
| Bedrijfsspanning | 1–30 Vp‑p | Bereik aandrijfsignaal |
| Resonante frequentie | 3500 ± 500 Hz | Bij nominale spanning |
| Geluidsuitvoer op 10 cm | ≥85 dB | 3500 Hz blokgolf, 12 Vp-p |
| Huidig verbruik | ≤8 mA | 3500 Hz blokgolf, 12 Vp-p; specificatie ≤8mA; De kop van het testrapport kan ≤5mA vermelden — zie Testrapport |
| Bedrijfstemperatuur | -20 ℃ ~ +70 ℃ | Continu |
| Opslagtemperatuur | -30 ℃ ~ +80 ℃ | Niet operationeel |

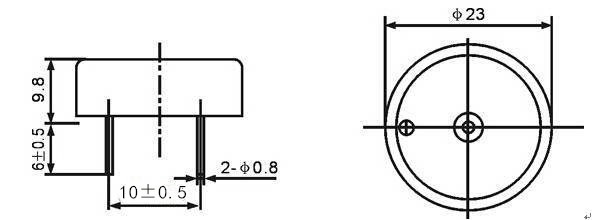

| Afmetingen (diameter × H) | Φ23 ± 0,5 × 9,8 ± 0,5 mm | Alleen lichaam; tekentolerantie ±0,5 mm tenzij gespecificeerd |
| Gewicht | 3 gram | — |
| Behuizingsmateriaal | Zwart PBT | — |
| Capaciteit | 12 ± 40% nF | Referentiewaarde per specificatiekop; niet per monster geverifieerd |
| Montagetype | Doorgaand gat | Golf / Handmatig soldeer |
Omdat de 23*10 mm piëzo-elektrische passieve zoemer geen interne oscillator heeft, moet de aandrijfgolfvorm worden geleverd extern. Een gebruikelijke aanpak is het gebruik van een GPIO-pin van een microcontroller die is geconfigureerd voor PWM uitgang op 3500 Hz met een werkcyclus van 50%, gebufferd via een transistor of speciaal driver als de pin niet voldoende stroom kan leveren. Het nominale aandrijfniveau is 12Vp‑p, maar het apparaat werkt betrouwbaar van 1Vp-p tot 30Vp-p, waardoor een directe verbinding mogelijk is naar 3,3V of 5V logica na niveauvertaling wanneer een hogere SPL nodig is.
Er moet rekening worden gehouden met de gespecificeerde capaciteit van ongeveer 12 nF (referentiewaarde). in het ontwerp van de driverfase, omdat de reactieve belasting onmiddellijk hoger zal trekken stromen tijdens elke randovergang. Er kan een serieweerstand worden toegevoegd om de piek te beperken stroom als de voeding gevoelig is, hoewel dit de SPL kan verminderen. De frequentie tolerantie van ±500 Hz betekent dat de exacte resonantiepiek enigszins kan variëren tussen eenheden; voor maximale SPL wordt een frequentiezwaai tijdens het prototypen aanbevolen om te identificeren de optimale aandrijffrequentie voor een bepaalde batch.
Solderen is compatibel met zowel golf (260℃, 4–6s) als handmatig (350℃, 2–5s) processen, met een speling van 2,0 mm tussen behuizing en soldeerbad.
| Testitem | Voorwaarde | Acceptatiecriteria |
| Vochtigheid | 50 ± 5 ℃, 90–95% RH, 48 uur | Aan alle specificaties voldaan na herstel |
| Hoge temperatuur | +80 ± 2 ℃, 48 uur | Aan alle specificaties voldaan na herstel |
| Lage temperatuur | -30 ± 2 ℃, 48 uur | Aan alle specificaties voldaan na herstel |
| Temperatuur fietsen | -30 ℃ ↔ +80 ℃, 30 min verblijftijd, 5 cycli | Aan alle specificaties voldaan na herstel |
| Druppel | 75 cm tot 10 mm hardhout, 3 druppels | Uiterlijk en elektrische prestaties geverifieerd |
| Trillingen | 10–55 Hz, 1,0 mm enkele amplitude, XYZ-assen, 0,5 uur totaal | Geen mechanische of elektrische degradatie |
| Hittebestendigheid van soldeer | 250 ± 5 ℃, 10 ± 0,5 s, 2,0 mm afstand tussen lichaam en soldeer | Afmetingen en prestaties voldoen aan de specificaties |
De 23 * 10 mm piëzo-elektrische passieve zoemer wordt geassembleerd in dezelfde fabriek in Jiangsu die MEIDI's actieve zoemerbereik, maar volgt een duidelijke processtroom dankzij de passieve architectuur. Nadat de piëzo-keramische schijf is verbonden met het metalen substraat en is ingesloten in de PBT-behuizing, het geheel wordt onderworpen aan een 100% akoestische test met behulp van een gestandaardiseerde 12Vp-p, 3500Hz blokgolf om SPL, frequentie en stroom te verifiëren. Dit is aangevuld met de hierboven beschreven periodieke betrouwbaarheidsbemonstering.
MEIDI's kwaliteitssysteem, gecertificeerd volgens ISO9001, omvat de inspectie van binnenkomend materiaal, controles tijdens het proces en het loggen van definitieve testgegevens. De verticale integratie van de faciliteit — inclusief de interne matrijzenbouw en keramische verwerking — ondersteunt herhaalbare resultaten productieresultaten en helpt bij het handhaven van stabiele doorlooptijden voor beide proefhoeveelheden en volumebestellingen.
Op microcontrollers gebaseerde alarmcircuits waarbij een GPIO-pin een vierkant van 3500 Hz kan genereren zwaai direct, waardoor er geen aparte actieve zoemermodule nodig is.
Draagbare medische apparaten en handmeters die profiteren van het lagere gewicht van 3 gram en een slank profiel van 9,8 mm, terwijl de host-MCU al de waarschuwingstoon levert.
Industriële indicatorpanelen met meerdere sirenes, aangedreven door één meerkanaals PWM-controller, die gebruikmaakt van de consistente frequentierespons van de HNR‑2310A voor uniforme weergave akoestische output.
Consumentenapparatuur en smart home-sensoren waarbij alleen de zoemer wordt geactiveerd met tussenpozen en het passieve ontwerp draagt bij aan een lagere standby-stroom (geen rusttrekking van de interne oscillator).
Educatieve en prototypingborden met PWM-randapparatuur, waardoor studenten en ingenieurs om te experimenteren met frequentieafhankelijke geluidsopwekking.

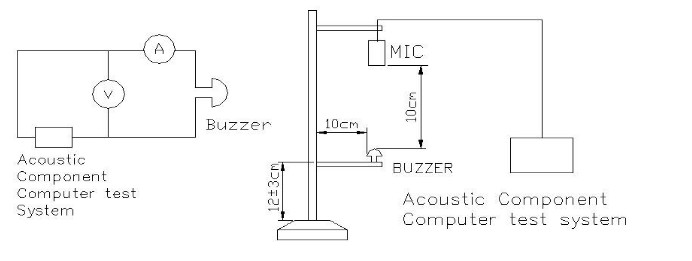

Gegevens uit tien monsters opgenomen met een blokgolf van 12Vp-p bij 3500 Hz tonen SPL-waarden tussen 91–94 dB, wat het minimum van ≥85 dB overschrijdt. Huidige metingen variëren van 3,87–4,00 mA, wat lager is dan zowel de ≤8mA-parameterlimiet als het ≤5mA-cijfer zo nu en dan vermeld in de kopteksten van testrapporten. Frequentiemetingen vallen binnen 3486–3600 Hz, met inachtneming van het 3500 ± 500 Hz-venster. Afmetingen zijn bevestigd tot toleranties van Φ23×9,8 mm.
| Steekproef | SPL (dB) | Stroom (mA) | Frequentie (Hz) | Diameter (mm) | Hoogte (mm) |
| 1 | 94 | 3.98 | 3501 | 22.92 | 10.00 |
| 2 | 92 | 4.00 | 3598 | 22.97 | 9.98 |
| 3 | 92 | 3.97 | 3486 | 23.01 | 9.89 |
| 4 | 93 | 3.99 | 3600 | 22.98 | 9.95 |
| 5 | 94 | 3.89 | 3580 | 23.03 | 9.97 |
| 6 | 91 | 3.95 | 3499 | 23.05 | 10.01 |
| 7 | 93 | 3.96 | 3510 | 22.98 | 9.99 |
| 8 | 91 | 3.88 | 3560 | 22.88 | 9.94 |
| 9 | 94 | 3.87 | 3498 | 23.00 | 9.97 |
| 10 | 94 | 3.93 | 3531 | 23.01 | 9.94 |
Conclusie: PAS. Uiterlijk, polariteit en bandrichting zijn conform.
1. Breng geen gelijkspanning rechtstreeks aan op de HNR‑2310A; het vereist een afwisseling golfvorm om geluid te genereren. Continue gelijkstroom kan het piëzo-element oververhitten.
2. De behuizing is niet afgedicht. Voorkom dat water, vloeimiddel of schoonmaakmiddel binnendringt de geluidspoort.
3. Bescherm de zoemer in omgevingen met corrosieve gassen door deze in een geventileerde behuizing of door alleen een beschermende coating op de klemmen aan te brengen.
4. Het geluidsdrukniveau is afhankelijk van de aandrijfspanning en de vorm van de golfvorm. Controleer of uw driver-fase kan onder belasting de gewenste SPL bereiken.
5. Houd de akoestische opening vrij. Obstakels verminderen de output en kunnen de productie verschuiven resonante frequentie.

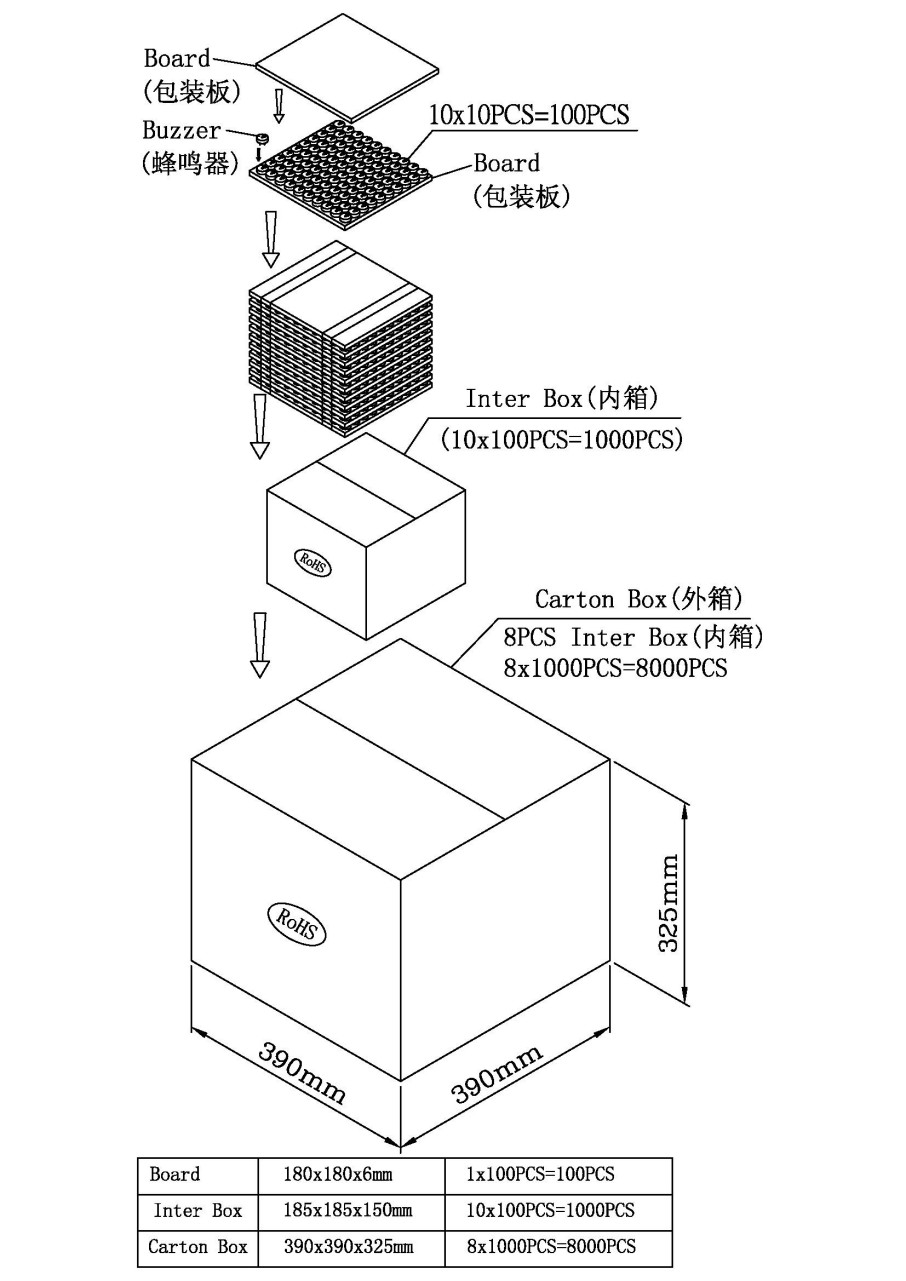

6. Bewaar in een droge, afgesloten verpakking tot de montage om oxidatie van de pennen te voorkomen.
1. Wat onderscheidt een passieve zoemer zoals de 23*10 mm piëzo-elektrische passieve zoemer van een actieve zoemer?
Een passieve zoemer vereist een extern AC-aandrijfsignaal op zijn resonantiefrequentie, terwijl een actieve zoemer een interne oscillator bevat en alleen gelijkstroom nodig heeft. De HNR‑2310A geeft de ontwerper volledige controle over de toonfrequentie en maakt deze mogelijk dezelfde microcontroller-pin om meerdere sirenes aan te sturen.
2. Kan ik de HNR‑2310A rechtstreeks aansturen vanaf een 3,3V-microcontrollerpin?
Ja, zolang het piek-tot-pieksignaal van 3,3 V binnen het bedrijfsbereik van 1–30 Vp-p valt bereik. De resulterende SPL zal echter lager zijn dan bij 12Vp-p. Een transistorbuffer of een niveauverschuiver kan worden gebruikt om een hogere spanningszwaai en een luidere output te bereiken.
3. Waarom vermeldt het testrapport soms een stroomlimiet van ≤5mA?
Sommige kopteksten van testrapporten verwijzen naar ≤5mA, wat een inconsistentie in de documentatie is. De productparametertabel specificeert ≤8mA, en gemeten monsters worden doorgaans genomen rond 4mA. Neem contact op met MEIDI om de toepasselijke limiet voor uw bestelling te bevestigen.
4. Wat is de aanbevolen rijfrequentie voor maximale SPL?
De nominale resonantiefrequentie bedraagt 3500 Hz. Vanwege de tolerantie van ±500 Hz is dit wel het geval Het is raadzaam om de aandrijffrequentie tussen 3000 Hz en 4000 Hz te variëren prototyping om de exacte piek voor een bepaalde eenheid te vinden. MEIDI kan frequentie leveren responscurven.
5. Zijn er speciale overwegingen voor de PCB-lay-out voor de HNR-2310A?
De doorlopende voetafdruk is standaard. Zorg voor een tussenruimte van minimaal 2,0 mm de behuizing en het soldeerbad. Voor golfsolderen is het aanbevolen profiel: 260℃ gedurende 4–6 seconden.
Voor datasheets, toepassingsnotities voor aandrijfcircuits, frequentie-sweep-gegevens of a offerte voor de HNR‑2310A, neem contact op met MEIDI met uw projectvereisten. Technische ondersteuning reageert doorgaans binnen één werkdag.
