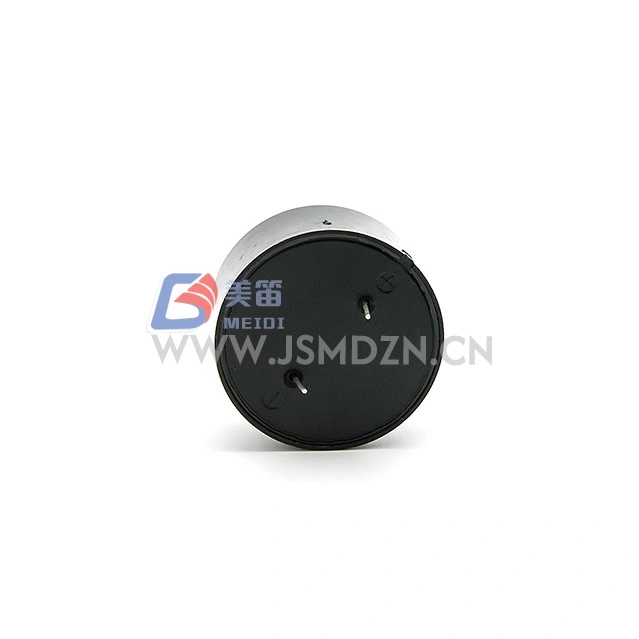

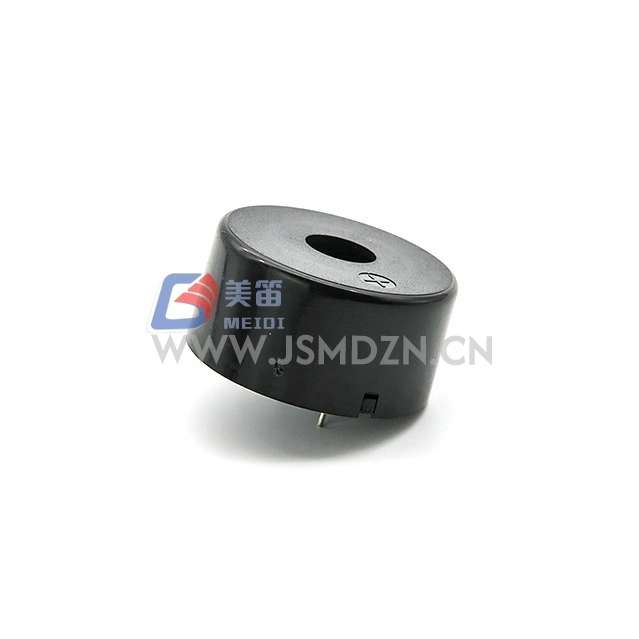

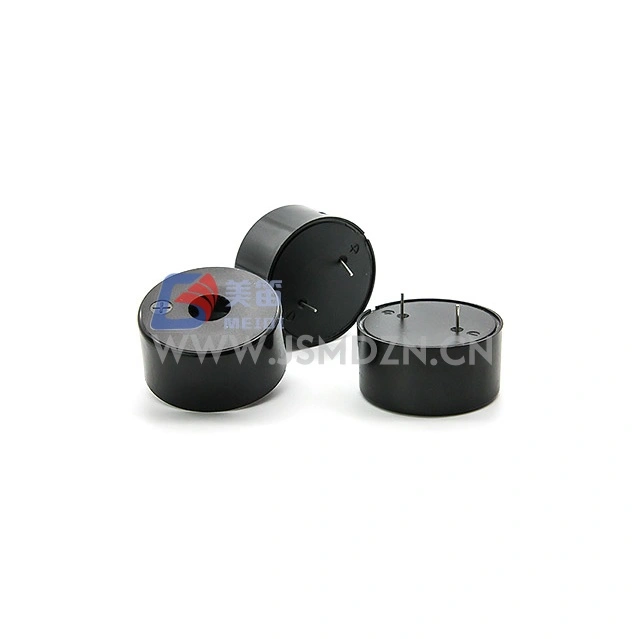

Het MEIDI HND-4020 3KHz piëzo-elektronische alarm is een elektronische alarmeenheid ontworpen voor hoorbare waarschuwings- en waarschuwingstoepassingen. Het maakt gebruik van een piëzo-elektrische transducer die wordt aangedreven door een extern blokgolf- of PWM-signaal, waardoor systeemontwerpers de toonfrequentie en het patroon kunnen regelen.
De HND-4020 resoneert op 3000 ± 500 Hz en produceert Min. 89dB geluidsdruk bij 3Vp-p, 3kHz, 50% inschakelduur, gemeten op 30cm. Het brede werkbereik van 1~25Vp-p ondersteunt verschillende ontwerpen van stuurcircuits. Met een capaciteit van 30.000 ± 30% pF bij 1 kHz en een zwarte PPO-behuizing is dit elektronische alarm geschikt voor waarschuwingssystemen voor industriële, beveiligings- en procescontrole.
Flexibiliteit van externe schijven: accepteert PWM- of blokgolfaandrijving voor programmeerbare toonuitvoer
Resonantiefrequentie van 3000 Hz - in de fabriek afgesteld met tolerantie van ± 500 Hz
Groot spanningsbereik: het werkbereik van 1~25Vp-p ondersteunt diverse drivercircuits
Laag stroomverbruik — Max. 5mA bij 3Vp-p, 3kHz, 50% inschakelduur
PPO-behuizing – zwart PPO-materiaal voor thermische en mechanische duurzaamheid
| Parameter | Waarde | Testomstandigheden |
| Producttype | Elektronisch alarm | — |
| Nominale spanning | 3 Vp-p | Per testomstandigheden |
| Bedrijfsspanning | 1~25 Vp-p | Bereik aandrijfsignaal |
| Resonante frequentie | 3000 ±500 Hz | — |
| Geluidsdrukniveau | Min. 89 dB | 3Vp-p, 3 kHz, 50% inschakelduur, 30 cm |
| Nominale stroom | Max. 5mA | 3Vp-p, 3kHz, 50% inschakelduur |
| Capaciteit | 30.000 ±30% pF | Bij 1kHz |
| Bedrijfstemperatuur | -20℃ ~ +70℃ | Continu |
| Opslagtemperatuur | -30℃ ~ +80℃ | Niet operationeel |
| Externe afmetingen | Φ39,5 × 26 mm | Alleen carrosserie, volgens maatschets |
| Afstand montagegaten | 18 mm | Per maattekening |
| Netto gewicht | Ongeveer 15 gram | — |
| Behuizingsmateriaal | PPO | Zwart |
| Milieunaleving | RoHS | — |
Alarmsystemen met externe aandrijving - apparatuur met een microcontroller of driver-IC die PWM- of blokgolfuitvoer levert
Waarschuwingen voor industriële processen – waarschuwingen voor fouten en gevaren in besturingssystemen
Beveiligingspanelen — inbraak- en statusalarmen aangedreven door externe besturingssignalen
Programmeerbare waarschuwingssystemen – frequentiemodulatie maakt uitvoer met meerdere tonen en variabele patronen mogelijk
Algemene elektronische apparatuur: statustonen, foutmeldingen en feedback van operators
| Ontwerpvereiste | HND-4020 Voordeel |
| Programmeerbare toonuitgang | Externe PWM-aandrijving maakt variabele frequentie en patronen mogelijk |
| Brede spanningscompatibiliteit | Het werkbereik van 1~25Vp-p is geschikt voor verschillende driverontwerpen |
| Laag stroomverbruik | Max. 5mA bij nominale testomstandigheden |
| Paneelmontage | Φ39,5 mm behuizing met montagegaten voor chassisinstallatie |
| Aanpassing van aandrijfcircuits | Nominale capaciteit van 30.000 pF voor standaard piëzo-drivermatching |
MEIDI produceert het elektronische alarm HND-4020 onder gecontroleerde productieprocessen. Elke productiepartij ondergaat:
Frequentieverificatie — resonantiefrequentietest bij 3000 ± 500 Hz
SPL-verificatie — geluidsdrukverificatie bij 3Vp-p, 3kHz, 50% inschakelduur, 30 cm
Stroomverbruiktest — Max. 5mA-controle onder nominale testomstandigheden
Dimensionale inspectie — Controle van de behuizing van Φ39,5×26 mm en de lay-out van de montagegaten
Betrouwbaarheidstests – inclusief een levensduurtest van 96 uur bij normale temperatuur, opslag bij +80 ℃ bij hoge temperatuur, opslag bij -30 ℃ bij lage temperatuur, 48 uur blootstelling aan luchtvochtigheid bij +40 ℃/90–95% RH, temperatuurschok van 10 cycli (+70 ℃ ↔-20 ℃), valtest van 1,2 m en mechanische trillingen over meerdere assen
Producten worden vervaardigd met RoHS-conforme materialen. Neem contact op met MEIDI voor gedetailleerde kwaliteitsdocumentatie en testrapporten.
1. Heeft de HND-4020 een externe oscillator of PWM-signaal nodig?
Ja. De HND-4020 heeft een extern AC- of PWM-signaal nodig op of nabij de resonantiefrequentie van 3000 Hz. Gelijkspanning alleen zal geen hoorbare output produceren, omdat het piëzo-elektrische element een omkering van de polariteit nodig heeft om mechanisch te kunnen buigen en geluidsdruk te genereren.
2. Welke aandrijfspanning en -frequentie worden aanbevolen voor de HND-4020?
De bronspecificatie vermeldt de testomstandigheden van 3 Vp-p, 3 kHz, blokgolf met 50% belasting. Het bedrijfsspanningsbereik is 1~25Vp-p. Voor een nominale geluidsuitvoer rijdt u op 3Vp-p nabij de resonantiefrequentie.
3. Waarom wordt de SPL gemeten op 30 cm in plaats van op 10 cm?
De bronspecificatie vermeldt Min. 89 dB op 30 cm onder nominale testomstandigheden. Deze meetafstand maakt deel uit van de gedefinieerde testomstandigheden en moet worden gebruikt bij het vergelijken van het akoestische vermogen.
4. Wat is de capaciteit van de HND-4020 en waarom maakt dit uit?
De nominale capaciteit is 30.000 ± 30% pF bij 1 kHz. Deze capacitieve belasting bepaalt de stroom die nodig is van het stuurcircuit. Controleer of de driver voldoende stroom kan leveren bij uw schakelfrequentie en -spanning.
5. Wat zijn de montageafmetingen van de HND-4020?
De maatschets toont een behuizing met een diameter van Φ39,5 mm, een totale hoogte van 26 mm en montagegaten met een onderlinge afstand van 18 mm. Neem contact op met MEIDI voor de officiële mechanische tekening.
Neem contact op met MEIDI voor technische datasheets, toepassingsnotities voor aandrijfcircuits, frequentieresponsgegevens of OEM-configuratiebesprekingen. Productspecificaties en kwalificatiedocumentatie zijn beschikbaar onder wederzijdse geheimhoudingsverklaring.
