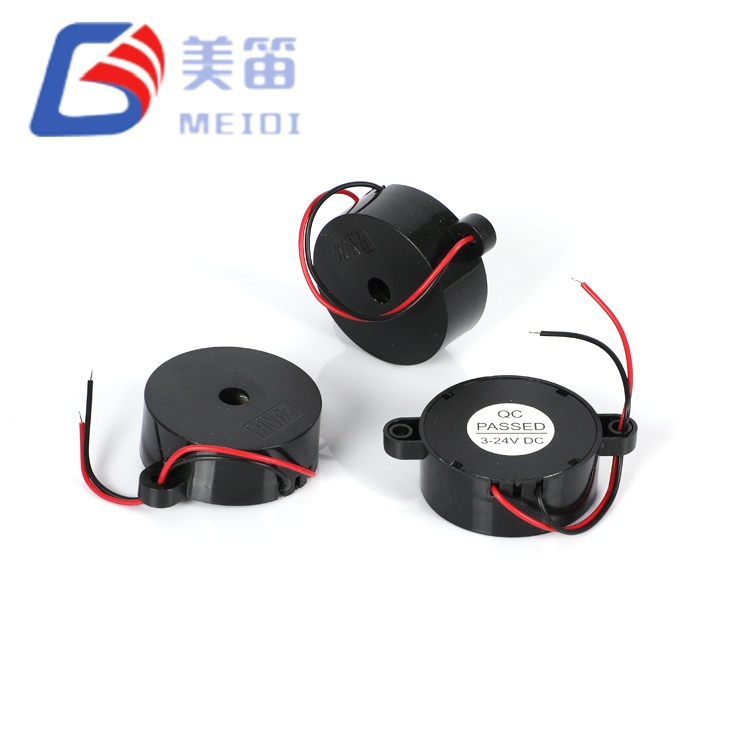

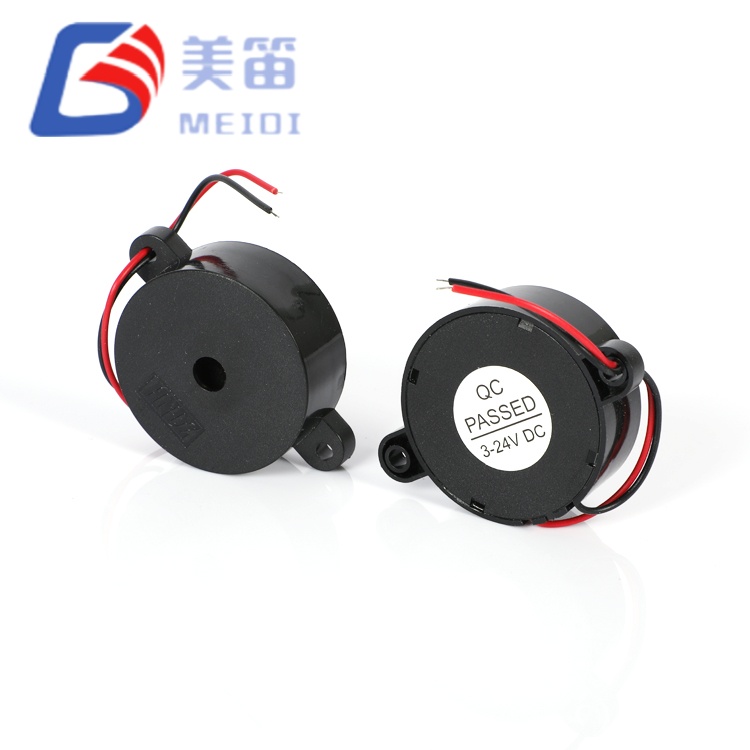

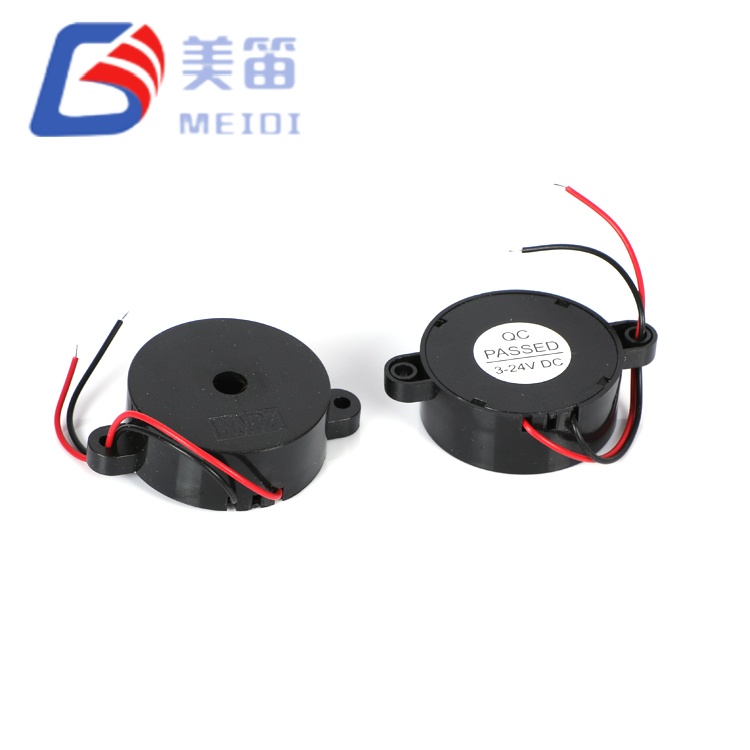

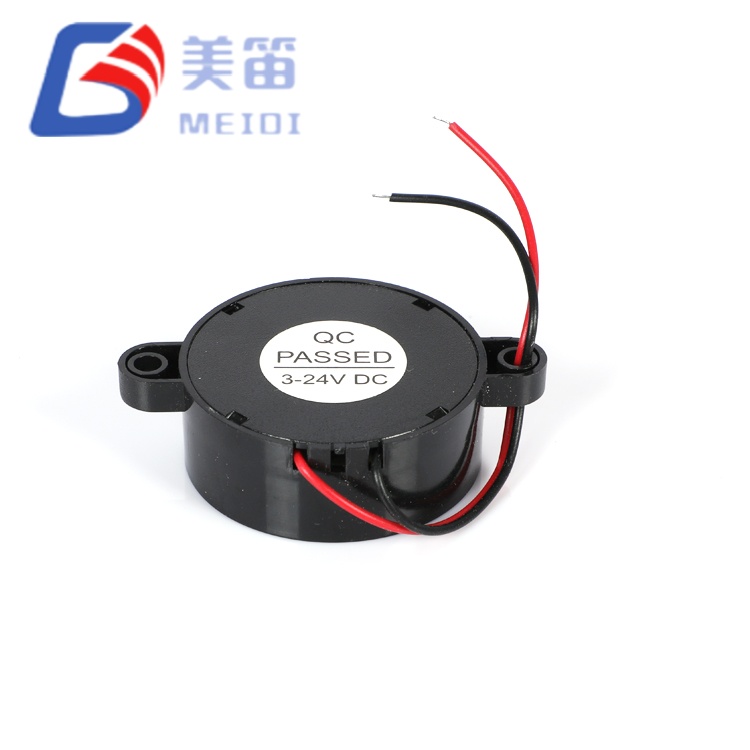

De 4216 actieve piëzo-alarmzoemer is een zelfaangedreven piëzo-elektrisch alarm dat een diafragma van 41,8 mm combineert met een ingebouwde oscillator, waardoor een vaste toon van 2800 Hz wordt geproduceerd zodra gelijkstroom wordt ingeschakeld. De gemeten geluidsdruk op 10 cm bedraagt 101–107 dB, ruim boven het gegarandeerde minimum van 90 dB. Het alarm werkt in een bereik van 3–24 V DC, verbruikt minder dan 8 mA bij 12 V, en de behuizing met schroefdraad kan veilig worden gemonteerd op bedieningspanelen of machines die onderhevig zijn aan trillingen.
Akoestische output geverifieerd op 101–107 dB op een monsterbatch van 10 eenheden, wat aanzienlijke speelruimte biedt voor luidruchtige industriële vloeren en gesloten panelen.
Het 3-24V-voedingsbereik elimineert de noodzaak voor externe omvormers, die geschikt zijn voor 12V-voertuigsystemen, 24V-brandalarmlussen en diepontladen batterijvoedingen.
Een groot piëzo-elektrisch keramiek van 41,8 mm levert een helder klankkarakter met minimale harmonischen, waardoor het zich onderscheidt van door een spoel aangedreven elektromagnetische sirenes.
De geïntegreerde oscillator genereert de waarschuwingstoon onmiddellijk bij het aanleggen van spanning, waardoor er geen PWM-bronnen van de microcontroller of externe driver-transistors nodig zijn.
Montage met schroefdraad op de rand zorgt voor een sterkere mechanische retentie dan pin-through-ontwerpen, een belangrijke overweging voor apparatuur die wordt blootgesteld aan constante trillingen of buitenomstandigheden.
Het stroomverbruik blijft onder de 8 mA bij de nominale 12 V, waardoor de back-upbatterijcircuits zeer weinig worden belast tijdens langdurige uitval.
| Parameter | Waarde | Testomstandigheden |
| Producttype | Elektronisch alarm / sirene | — |
| Nominale spanning | 12 V DC | Nominaal |
| Bedrijfsspanning | 3 – 24 V DC | Continu |
| Geluidsuitvoer op 10 cm | ≥ 90 dB | Bij 12VDC, 2800 Hz, vrij veld |
| Voorbeeld SPL-bereik | 101 – 107 dB | Batch van 10 eenheden, 12Vp-p, 10 cm |
| Resonante frequentie | 2800 ± 500 Hz | Ingebouwde oscillator |
| Monsterfrequentiebereik | 2860 – 2950 Hz | Batchclustering |
| Bedrijfsstroom | ≤ 8mA | Bij 12VDC |
| Capaciteit | 12 ± 40% nF | Bij 1 kHz, 25 ℃ |
| Bedrijfstemperatuur | -20 ℃ ~ +80 ℃ | Continu |
| Opslagtemperatuur | -30 ℃ ~ +85 ℃ | Niet operationeel |

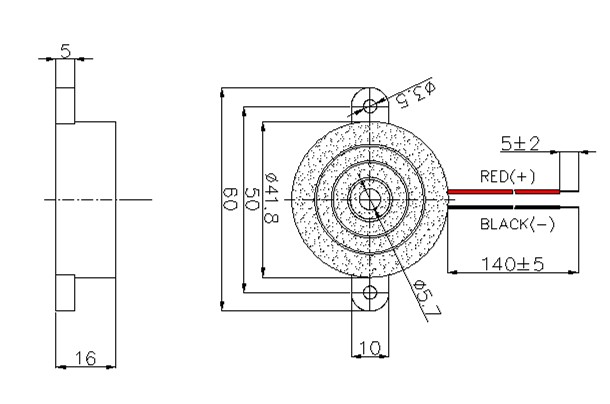

| Afmetingen (diameter × H) | 41,8 × 16 mm | Lichaam exclusief schroefdraadgedeelte |
| Gewicht | 12 gram | Typisch |
| Behuizingsmateriaal | Zwart ABS | — |
| Montagetype | Doorgaand gat met rand met schroefdraad | Geschikt voor paneelmontage |
| Solderen (golf) | 260 ± 5 ℃, 4–6 sec | Maximaal 2-3 passen |
| Solderen (handmatig) | 350 ± 10 ℃, 2–5 sec | Maximaal 2-3 passen |
Geluidsdruk: 101 – 107 dB (gemiddeld 103,2 dB)
Frequentie: 2860 – 2950 Hz (allemaal binnen ±500 Hz tolerantie)
Diameter: 41,79 – 42,00 mm
Hoogte: 15,99 – 16,05 mm
Alarmsystemen voor industriële machines waarbij de output van 101+dB het fabrieksgeluid van 85-90dB onderdrukt, waardoor storings- en noodstopwaarschuwingen onmiddellijk worden opgemerkt.
Waarschuwingen voor de nabijheid van zwaar materieel op kranen, vorkheftrucks en persen, waarbij de montage met schroefdraad bestand is tegen losraken als gevolg van voortdurende trillingen.
Beveiligings- en perimeterdetectiepanelen die profiteren van het vermogen van de 2800 Hz-toon om meer dan 50 meter over te dragen in open terreinen.
Gevarensignalering voor voertuigen en schepen, rechtstreeks gevoed vanuit 12V- of 24V-bussen zonder aanvullende regelgeving.
UPS- en back-upbatterijsystemen die een alarm voor laag vermogen vereisen bij thermische overbelasting of overbelasting, waarbij slechts 8 mA wordt verbruikt om opgeslagen energie te behouden.
Zonne-energie en off-grid energie-installaties waarbij de minimale bedrijfsspanning van 3 V het alarm functioneel houdt, zelfs tijdens een diepe ontlading van de batterij.
| Vereiste veiligheidssysteem | HND‑4216 Voordeel |
| Hoorbaarheid van gevaar op lange afstand | Gemeten 101–107 dB zorgt voor een alerte hoorbaarheid op 40–60 meter afstand bij omgevingsgeluid van 85 dB. |
| Elimineer de complexiteit van externe schijven | Ingebouwde oscillator; er is slechts een gelijkspanning nodig om de toon te starten, waardoor I/O- en drivercomponenten worden bespaard. |
| Overleef de variabele stroomkwaliteit | De serie 3–24V is geschikt voor koude cranks voor auto's, 12V nominaal en 24V industriële rails zonder omvormers. |
| Bestand tegen trillingen en mechanische belasting | Paneelmontage met schroefdraad aan de rand zorgt voor een sterkere bevestiging dan pin-through-ontwerpen; ABS-behuizing tolereert handmatige nabewerking tot 350 °C. |
| Minimaliseer de stroombelasting op back-upsystemen | ≤8mA bij 12V verbruikt ongeveer 75% minder stroom dan vergelijkbare elektromagnetische sirenes, waardoor de batterijduur wordt verlengd. |
MEIDI Intelligent Technology produceert sinds 2011 akoestische waarschuwingsapparatuur. De fabriek in Jiangsu, China, integreert in-house ABS-gieten, geautomatiseerde oscillatorkalibratie en 100% akoestische verificatie onder een ISO 9001-gecertificeerd kwaliteitssysteem. Deze verticale integratie maakt nauwkeurige controle over de prestaties en betrouwbaarheid van de HND‑4216 mogelijk.
Elke productiebatch ondergaat de volgende controles. Op elke unit wordt de geluidsdruk gemeten om het minimum van ≥90 dB te bevestigen; typische batchgemiddelden overschrijden 103dB. Er is geverifieerd dat de frequentie van de oscillator binnen 2800 ± 500 Hz blijft, en het stroomverbruik is afgeschermd tot ≤ 8 mA bij 12 V. Bij thermische duurzaamheidstests worden de units 48 uur lang bij +80 ° C uitgevoerd om de stabiliteit van de oscillator te bevestigen. Blootstelling aan vochtigheid bij 40°C en 93% RH gedurende 96 uur valideert de ABS-behuizing en terminalbeplating. De soldeerbaarheid is getest volgens J‑STD‑002, en trillingstests over 10–55 Hz met een amplitude van 1,0 mm zorgen ervoor dat de montage met schroefdraad stevig blijft zitten.
Een op de behuizing afgedrukte lotcode koppelt elke HND-4216 aan de productiedatum, de batch van de oscillator en de volledige testgegevens, die tien jaar worden bewaard.
1. Kan de 4216 actieve piëzo-alarmzoemer buiten worden gebruikt bij regen of hoge luchtvochtigheid?
De standaard ABS-behuizing is ontworpen voor gebruik binnen en beschut buiten. Neem voor directe blootstelling aan regen, wegspoelend water of zwaar stof contact op met MEIDI over een IP-geclassificeerde versie met een afgedichte rand en afvoerpad. Het monteren van het alarm met de geluidspoort naar beneden gericht kan ook helpen de interne onderdelen te beschermen.
2. Wat is de effectieve waarschuwingsafstand in een luidruchtige fabriek?
Met een gemeten uitgangsvermogen van 101–107dB levert de HND‑4216 doorgaans een helder signaal tot op een afstand van 40–60 meter wanneer het achtergrondgeluid ongeveer 85 dB bedraagt. In zeer luide gebieden (95dB en hoger) kan het bereik afnemen tot 25–35 meter. Voor grote ruimtes worden meerdere alarmen op een afstand van 30-40 meter van elkaar aanbevolen.
3. Kan de toon worden aangepast of wordt dit in de fabriek opgelost?
De standaardeenheid produceert een stabiele toon van 2800 Hz. Voor volume-OEM-projecten kan MEIDI alternatieve frequenties binnen de piëzo-elektrische resonantieband evalueren of modulatiepatronen toevoegen. Minimale bestelhoeveelheden en engineeringdoorlooptijden zijn van toepassing.
4. Is het veilig om de HND‑4216 24 uur continu te laten werken?
Ja. Het alarm is geschikt voor continu gebruik en de lage stroomsterkte van 8 mA genereert zeer weinig interne warmte. Zowel het piëzo-elektrische element als het oscillatorcircuit blijven ruim binnen hun thermische limieten tijdens langdurige werking over het volledige omgevingsbereik van -20°C tot +80°C.
5. Kan het alarm werken met 48V DC- of 110V AC-voedingen?
De maximale continuspanning bedraagt 24V DC. Voor 48V-systemen kan een eenvoudige zenerklem of serieweerstand de spanning naar een veilig niveau verlagen. Voor 110V AC is een bruggelijkrichter met 24V-regeling nodig. Toepassingsopmerkingen voor deze opstellingen zijn verkrijgbaar bij MEIDI. Voor dit model worden geen aangepaste hoogspanningsvarianten geproduceerd.
Voor akoestische dekkingsberekeningen, IP-afdichtingsopties, OEM-aanpassingsverzoeken of volumeprijzen kunt u uw wensen doorgeven via het aanvraagformulier. Het applicatie-engineeringteam van MEIDI reageert normaal gesproken binnen één werkdag met gegevensbladen, montagetekeningen en beschikbaarheid van monsters.
