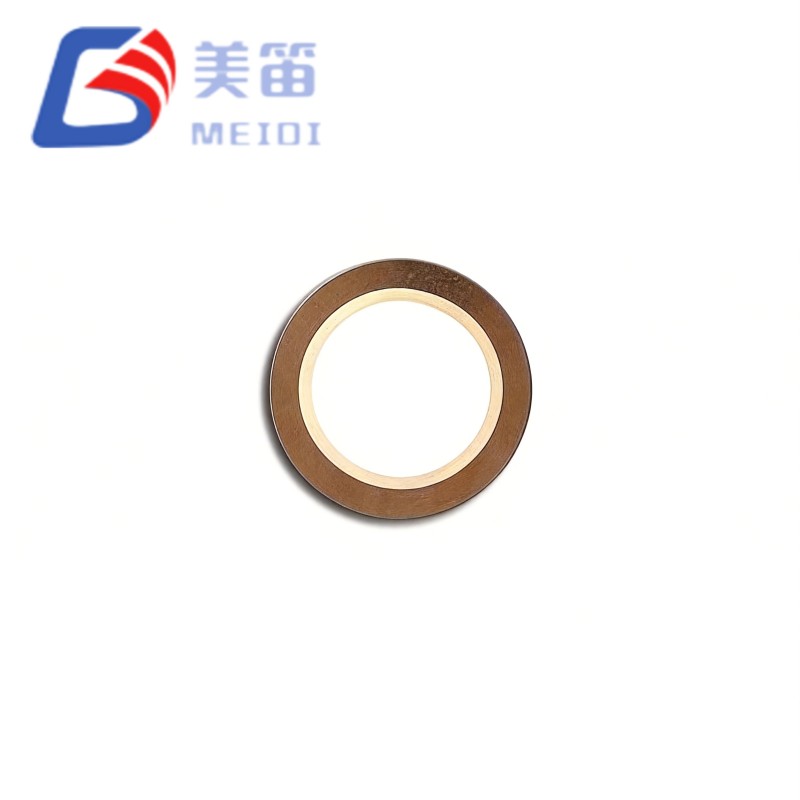

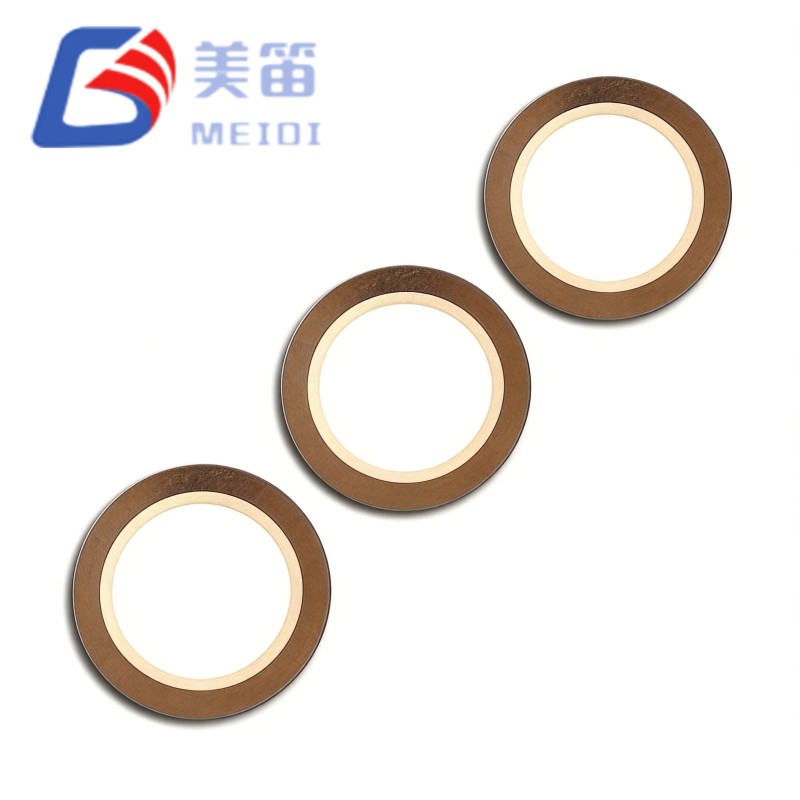

Het 12,5 mm piëzo-keramische zoemerelement is een piëzo-elektrisch keramisch element van kopersubstraat met een actieve diameter van 12,5 mm, ontworpen voor ingebedde akoestische modules die een hogere geluidsdruk vereisen bij beperkte holle volumes. De resonantiefrequentie van 7,8 kHz wordt binnen een nauwe tolerantie van ± 0,8 kHz gehouden, en dankzij de capaciteit van 12.000 pF kan hij rechtstreeks worden aangestuurd vanaf 3,3 V-microcontrollerpinnen of eenvoudige LC-boostcircuits. Het element is gebouwd op hetzelfde productieplatform als de FT-11T-serie van MEIDI en biedt een eenvoudig upgradepad voor ontwerpen die een grotere akoestische output nodig hebben zonder de elektrische interface te herwerken.
De actieve keramische diameter van 12,5 mm zorgt voor een 29% groter stralingsoppervlak vergeleken met de 11,0 mm FT-11T-familie, wat bijdraagt aan een grotere verplaatsing en een verbeterde laagfrequente respons van kleine behuizingen.
De resonantiefrequentie is gespecificeerd op 7,8 kHz met een tolerantie van ±10,3%, een krapper venster dan de ±12,8% die typisch is voor de FT‑11T‑7.8A1, waardoor een consistent klankkarakter over de productiebatches heen behouden blijft.
Een nominale capaciteit van 12.000 pF bij 120 Hz zorgt voor een hoge capacitieve belasting die zeer geschikt is voor laagspanningsaandrijving via 3,3 V MCU GPIO-lijnen in ingebedde modules op batterijen.
Equivalente weerstand is gespecificeerd op ≤300Ω, wat 40% lager is dan de ≤500Ω van de FT‑11T-serie, waardoor resonante boosttopologieën met hogere Q en grotere spanningsvermenigvuldiging mogelijk zijn.
De totale dikte bedraagt 0,19 mm, waardoor het onderdeel binnen een profiel van minder dan 0,2 mm blijft, waardoor integratie in ultradunne akoestische assemblages mogelijk is.
Het koperen substraat met een gebakken zilveren elektrode volgt dezelfde materiaalset die wordt gebruikt in de FT-serie, waardoor voorspelbaar thermisch gedrag en soldeerbaarheid wordt gegarandeerd.
De vergrote keramische schijf van 12,5 mm vergroot het actieve transductiegebied; de mate van akoestische verbetering hangt af van het ontwerp van de holte, de membraanbelasting en het aandrijfcircuit, maar het extra oppervlak biedt een meetbaar voordeel bij compacte modules.
De frequentievariatie van batch tot batch is beperkt tot ±0,8 kHz, wat arrays met meerdere elementen en consumentenproductlijnen ondersteunt waarbij een uniforme toonkwaliteit belangrijk is.
De equivalente weerstand van ≤300Ω vermindert mechanische dempingsverliezen, waardoor resonante boostcircuits een hogere Q-factor en grotere spanningsversterking uit dezelfde voeding kunnen bereiken.
Bij 12.000 pF is de capaciteit identiek aan die van de FT‑11T‑7.8A1, zodat dezelfde aandrijfcircuittopologie kan worden hergebruikt bij de migratie naar het element met een grotere diameter.
De totale dikte van 0,19 mm, bestaande uit een PZT-laag van 0,09 mm op een messing membraan, maakt akoestische modulestapels van minder dan 1 mm en directe PCB-verbinding mogelijk.
De actieve elektrodediameter van 9,5 mm is proportioneel geschaald ten opzichte van de 9,0 mm elektrode van de FT‑11T‑7.8A1, waardoor een optimale elektrische veldverdeling voor de 7,8 kHz-resonantie behouden blijft.
| Parameter | Waarde | Testomstandigheden |
| Producttype | Piëzo-elektrisch keramisch element | — |
| Model | FT‑12.5T‑7.8A1 | — |
| Resonante frequentie | 7,8 ± 0,8 kHz | Vrije lucht, 25 ℃ |
| Frequentietolerantie | ±10,3% | Consistentie van batches |
| Vrije capaciteit | 12000 ± 30% pF | Bij 120 Hz, 1Vrms, 25 ℃ |
| Gelijkwaardige weerstand | ≤ 300 Ω | Op resonantiefrequentie |
| Diëlektrisch verlies (tanδ) | ≤ 5% | Bij 120 Hz, 1Vrms |
| Substraatmateriaal | Messing | — |

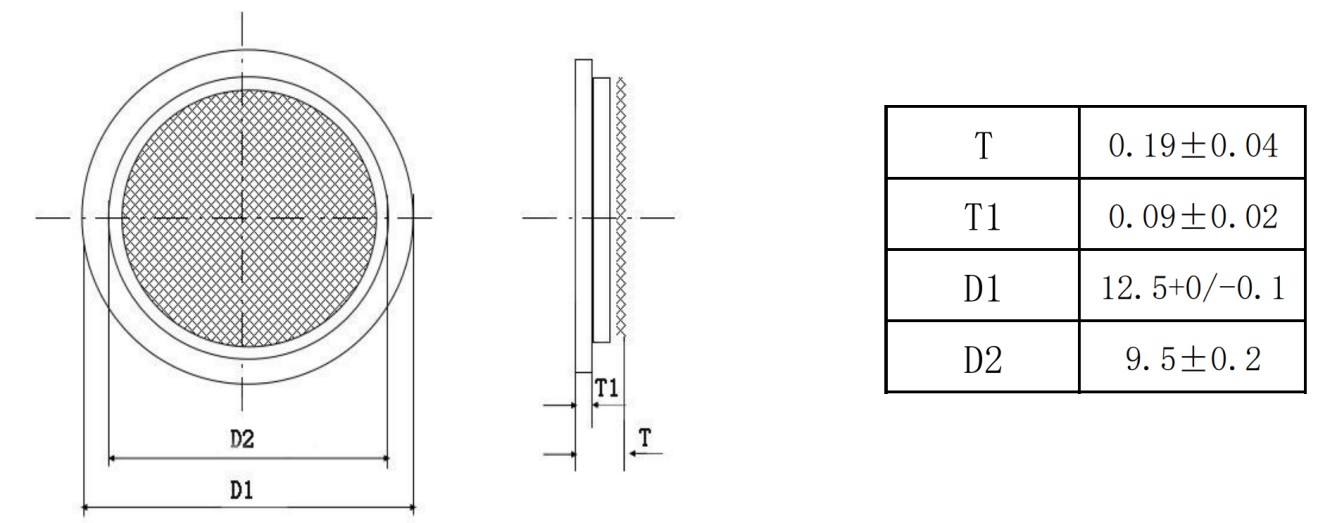

| Keramische schijfdiameter (D1) | 12,5 +0 / -0,1 mm | — |
| Actieve elektrodediameter (D2) | 9,5 ± 0,2 mm | — |
| Totale dikte (T) | 0,19 ± 0,04 mm | Keramiek + substraat |
| Keramische dikte (T1) | 0,09 ± 0,02 mm | PZT-laag |
| Bedrijfstemperatuur | -20 ℃ ~ +70 ℃ | Continu |
| Opslagtemperatuur | -30 ℃ ~ +80 ℃ | Niet operationeel |
| Elektrodemateriaal | Zilver (standaard) | Gebakken zilverpasta |
| Isolatieweerstand | ≥ 100 MΩ (typisch) | Bij 100VDC, 25 ℃ |
Slimme apparaten voor thuisgebruik, zoals videodeurbellen, slimme luidsprekers en thermostaten, profiteren van het grotere stralingsoppervlak, dat een vollere klank levert door de compacte interne holtes die typisch zijn voor deze producten.
Akoestische modules voor medische apparatuur, waaronder infuuspompen, patiëntmonitors en dialysemachines, vertrouwen op de nauwe frequentietolerantie om een consistente waarschuwingstoon te produceren op alle gefabriceerde eenheden.
Industriële sensorpanelen en HMI-terminals kunnen de lagere equivalente weerstand gebruiken om een hogere geluidsdruk te verkrijgen van bestaande 24V-stuurcircuitdrivers zonder de componenten van de aandrijftrap te wijzigen.
Elektronica in het interieur van auto's, zoals gordelverklikkers en EV-oplaadindicatoren, kan dankzij het grotere membraanoppervlak aan de vereiste geluidsniveaus voldoen vanuit kleinere holle ruimten.
Consumentenapparatuur zoals wasmachines en koelkasten kunnen dezelfde akoestische output bereiken met een lagere aandrijfspanning, wat de totale materiaallijst kan verlagen.
Akoestische arrays met meerdere elementen en gesynchroniseerde meldingssystemen profiteren van de smalle frequentiespreiding, waardoor waarneembare zweving en tooninconsistentie tussen aangrenzende eenheden tot een minimum worden beperkt.
| Vereiste | FT‑12.5T‑7.8A1 kenmerk |
| Verhoogde SPL bij dezelfde aandrijfspanning | De diameter van 12,5 mm zorgt voor een groter transductiegebied, waardoor de geluidsdruk met meerdere decibel kan stijgen vergeleken met een element van 11,0 mm in een gelijkwaardige holte. |
| Consistente tonale kwaliteit tijdens de productie | De ±10,3% frequentietolerantie vermindert de variatie van eenheid tot eenheid en ondersteunt merkvereisten voor uniform productgeluid. |
| Efficiënte resonante boost | Met een equivalente weerstand van ≤300Ω kunnen LC-boostcircuits een hogere vermenigvuldigingsfactor bereiken, waardoor meer akoestisch vermogen uit een laagspanningsrail wordt gehaald. |
| Eenvoudige platformmigratie | De capaciteit van 12.000 pF en de resonantie van 7,8 kHz komen overeen met die van de FT‑11T‑7.8A1, dus alleen het PCB-landingspatroon hoeft te worden vergroot om plaats te bieden aan de diameter van 12,5 mm. |
| Rijker laagfrequent karakter | De verminderde stijfheid per oppervlakte-eenheid van de grotere keramische schijf verbetert de subresonante verplaatsing, wat bijdraagt aan een merkbaar vollere klank in kleine behuizingen. |
| Warmteafvoer in afgesloten kamers | Het koperen substraat van 12,5 mm zorgt voor een groter thermisch grensvlak, waardoor de resonantiefrequentie tijdens continu gebruik wordt gestabiliseerd. |
Het 12,5 mm piëzo-keramische zoemerelement presenteert een capacitieve belasting van 12.000 pF met een serieweerstand van 300 Ω of minder bij resonantie. Deze combinatie ondersteunt resonante boost-topologieën waarbij een inductor parallel aan het element wordt geplaatst om een high-Q-tank te vormen. Omdat de weerstand lager is dan die van de FT‑11T-serie, zijn de haalbare Q-factor en spanningsversterking hoger; de circulatiestroom neemt echter ook toe, dus de inductor moet dienovereenkomstig worden beoordeeld. MEIDI-toepassingsingenieurs kunnen referentieontwerpen en componentaanbevelingen geven voor specifieke spannings- en akoestische doelen.
MEIDI Intelligent Technology produceert al meer dan tien jaar piëzo-elektrische keramische elementen. De verticaal geïntegreerde fabriek van het bedrijf in Jiangsu, China, omvat de voorbereiding van keramisch poeder, het gieten van tape, het zeefdrukken van zilverelektroden, sinteren bij hoge temperaturen, polarisatie en uiteindelijke elektrische testen. Een ISO 9001-gecertificeerd kwaliteitssysteem en een speciaal betrouwbaarheidslaboratorium ondersteunen de consistentie en traceerbaarheid van elke batch.
Het 12,5 mm piëzo-keramische zoemerelement is vervaardigd met verbeterde procescontroles om de nauwe frequentietolerantie en lage equivalente weerstand over de grotere diameter te behouden. Elke productiepartij ondergaat 100% resonantiefrequentiemeting in een impedantieanalysator in de open lucht, waarbij eenheden die buiten het 7,8 ± 0,8 kHz-venster vallen, worden afgewezen. Equivalente weerstand wordt gescreend op ≤300Ω om defecten in de elektrodedekking of onvolledige polarisatie te identificeren. De capaciteit wordt geverifieerd bij 120 Hz en 1 Vrms om de nominale waarde van 12.000 pF binnen ± 30% te bevestigen, en het diëlektrisch verlies wordt gecontroleerd om ervoor te zorgen dat tanδ onder de 5% blijft. Dimensionale inspectie omvat de keramische diameter, elektrodediameter en totale dikte volgens de specificatie. Thermische verouderingstesten en soldeerbaarheidsbeoordelingen worden steekproefsgewijs uitgevoerd. Een lotcode die op de rand van het substraat is geëtst, zorgt voor volledige traceerbaarheid van de perspartij, het sinterprofiel en het individuele testrecord, dat tien jaar bewaard blijft.
1. Welke prestatiewinst kan ik verwachten als ik overstap van de FT‑11T‑7.8A1 naar de FT‑12.5T‑7.8A1?
Het grotere actieve gebied vergroot doorgaans de akoestische output voor een gegeven aandrijfspanning en holte. Door de lagere equivalente weerstand kunnen resonante boostcircuits een hogere vermenigvuldigingsfactor bereiken. De daadwerkelijke verbetering hangt af van de behuizing, het membraan en de driveconfiguratie; MEIDI kan u helpen de verwachte prestaties te evalueren met uw specifieke mechanische ontwerp.
2. Heeft het 12,5 mm-element een grotere akoestische spouw nodig dan een 11,0 mm-element?
Een diepere holte is meestal gunstig wanneer de diameter van het element wordt vergroot, omdat dit een betere belasting bij de resonantiefrequentie oplevert. De diameter van de holte moet ook groter zijn dan die van de keramische schijf om te voorkomen dat de radiale trillingen worden vastgeklemd. Voor extreem compacte ontwerpen kan het verlijmen van het element op een dunne metalen plaat die als verdeelde radiator fungeert een alternatief zijn.
3. Waarom is de equivalente weerstand lager dan bij de FT‑11T-serie?
De reductie komt van het grotere elektrodeoppervlak en de geoptimaliseerde dikte van de PZT-laag voor het 12,5 mm-formaat. Een lagere weerstand verbetert de kwaliteitsfactor van resonante boostcircuits, maar verhoogt ook de circulatiestroom in de tank; de inductor moet zo groot zijn dat hij deze hogere stroom kan verwerken.
4. Kan de FT‑12.5T‑7.8A1 worden gebruikt naast FT‑11T-elementen in een array met meerdere frequenties?
Ja, maar de verschillende diameters vereisen aparte PCB-aansluitingen en holteafmetingen. Wanneer verschillende resonantiefrequenties tegelijkertijd worden aangestuurd, kunnen hoorbare slagfrequenties worden geproduceerd. Voor een zuivere dual-tone werking is het meestal beter om de elementen opeenvolgend aan te sturen of om frequenties te selecteren die minstens 3 kHz van elkaar gescheiden zijn. Als fasecoherentie nodig is, moet bij het ontwerp van de holte rekening worden gehouden met de verschillende stralingsimpedanties.
5. Welke wijzigingen in de printplaatlay-out zijn nodig om de FT‑12.5T‑7.8A1 te kunnen gebruiken?
Het koperen gedeelte onder de keramische schijf moet worden vergroot van 11,0 mm naar 12,5 mm, waarbij dezelfde ringvormige ringbreedte behouden blijft voor soldeer- of geleidende epoxybevestiging. Indien een gat in het midden wordt gebruikt, moet dit groter worden van ongeveer 3,0 mm naar 4,0 mm. Het componentbeschermingsgebied onder het element moet een diameter hebben van ongeveer 13,5 mm. De waarden van de componenten van het stuurcircuit kunnen hetzelfde blijven, maar de inductor moet mogelijk opnieuw worden geëvalueerd om de hogere circulatiestroom in een versterkt ontwerp aan te kunnen.
Voor PCB-integratielay-outs, aanbevelingen voor het ontwerp van holtes voor 12,5 mm-elementen, optimalisatie van het LC-resonante boostcircuit, migratieondersteuning van de FT‑11T-serie of volumeprijzen kunt u uw wensen doorgeven via het contactformulier. MEIDI-applicatie-ingenieurs reageren doorgaans binnen één werkdag met technische documentatie, simulatiemodellen en voorbeeldevaluatie-eenheden, vergezeld van individuele testgegevens.
