Resonantiefrequentie: 4,0 ± 0,5 kHz.
Vrije capaciteit: 25.000 / 2.600 pF ± 30% bij 120 Hz.
Equivalente weerstand: ≤ 500 Ω.
Diëlektrisch verlies: ≤ 5%. Bedrijfstemperatuur: -20 °C tot +70 °C.
Opslagtemperatuur: -30 °C tot +80 °C.

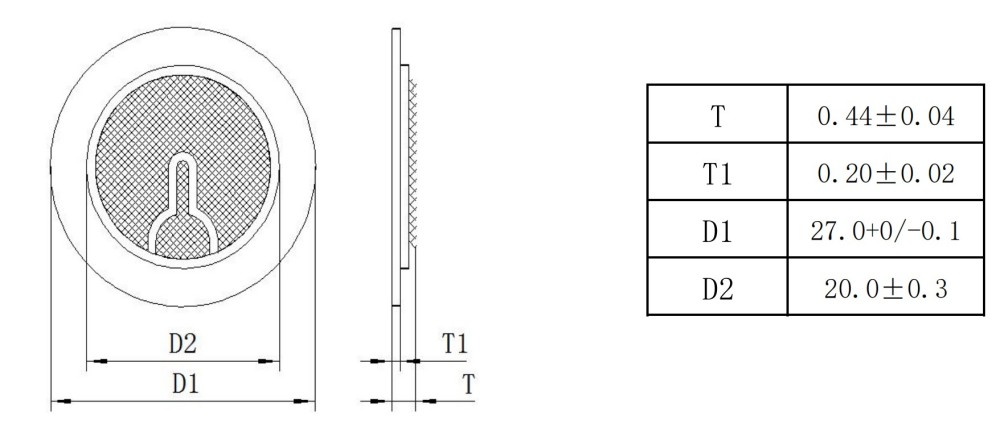

Afmetingen: T 0,44 ± 0,04 mm, T1 0,20 ± 0,02 mm, D1 27,0 +0/-0,1 mm, D2 20,0 ± 0,3 mm.
Neem contact op met MEIDI voor bulkprijzen, gratis evaluatievoorbeelden of een aangepaste configuratieofferte.

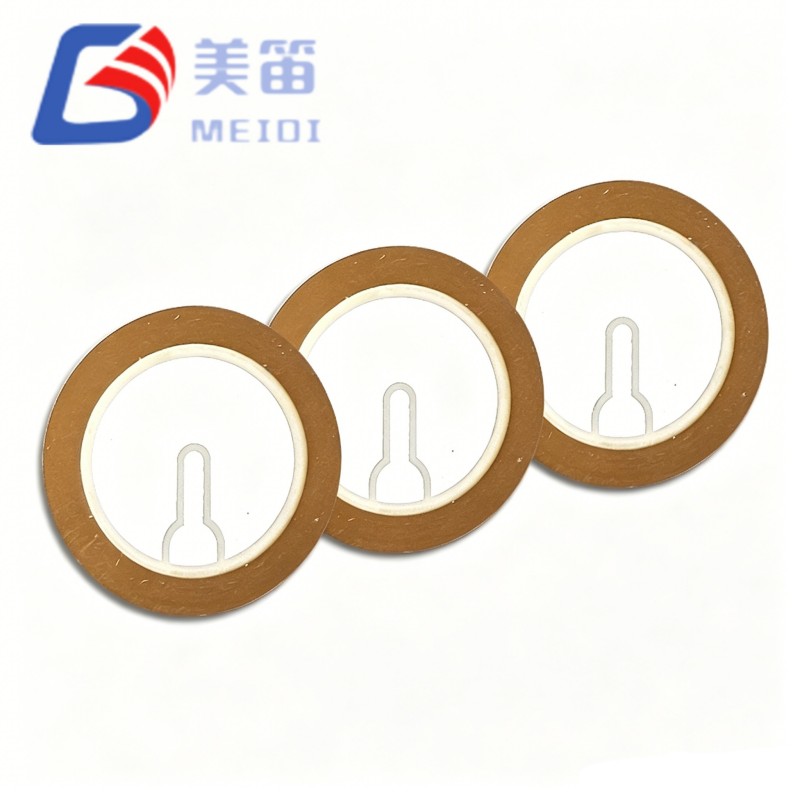

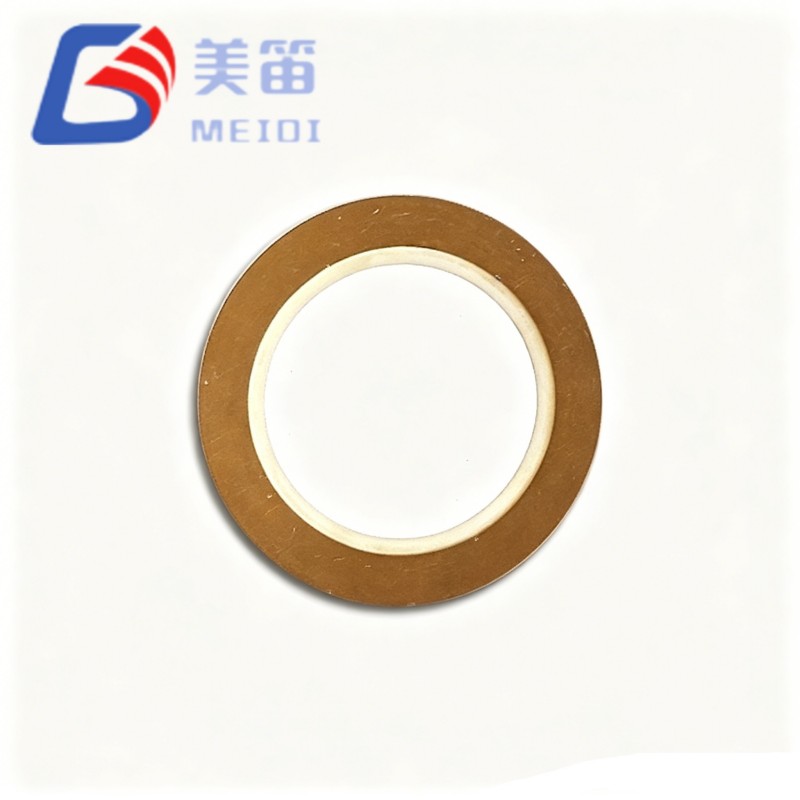

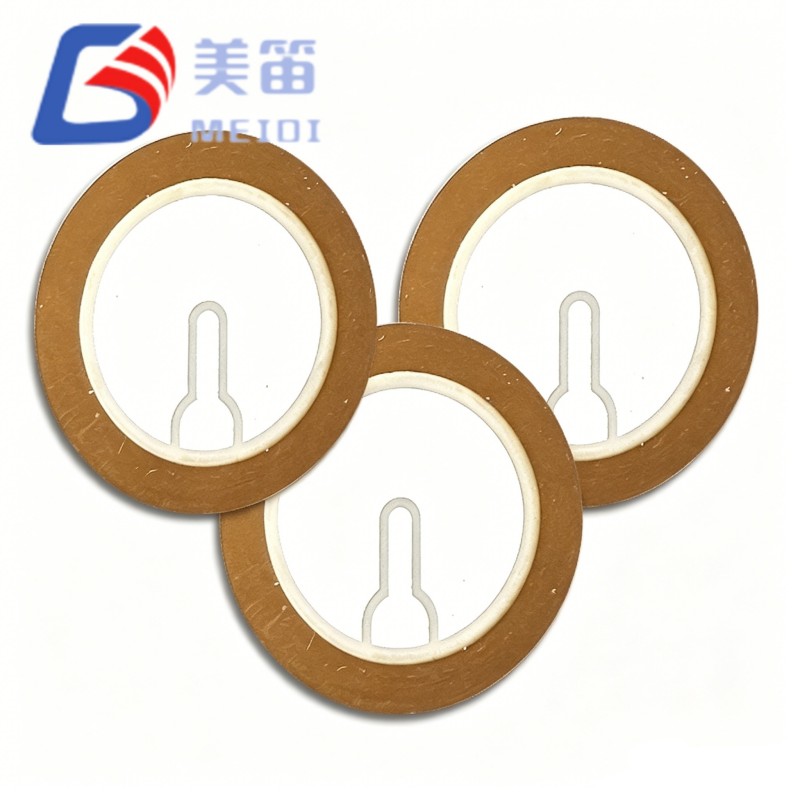

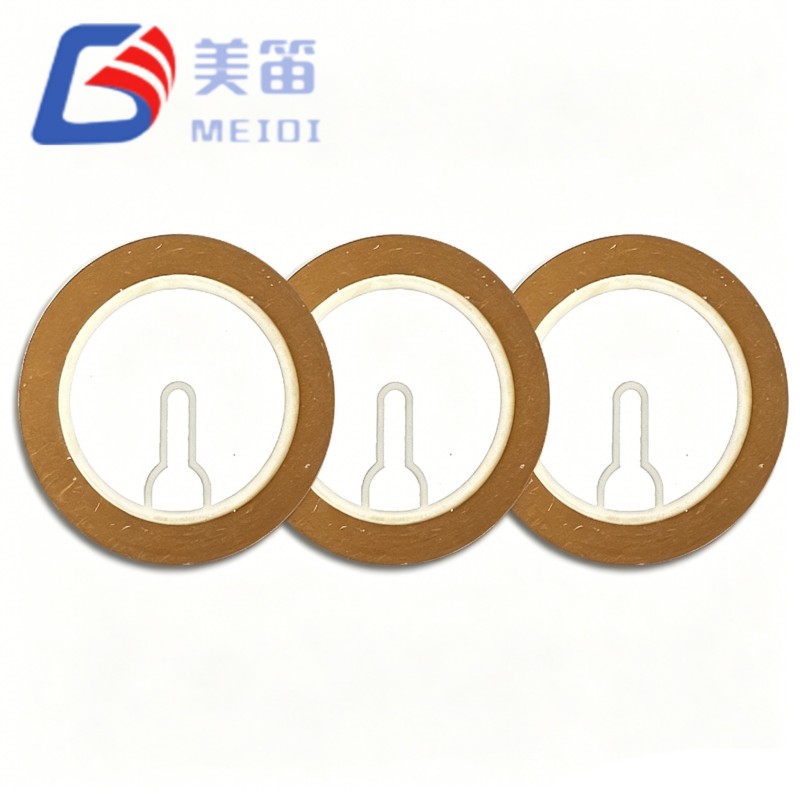

De FT-27T-4.0B1-C25 is een piëzo-keramisch zoemerelement van 27 mm, gebonden op een koperen substraat, ontworpen voor toongeneratie in hoorbare waarschuwingssystemen. Met een resonantiefrequentie van 4,0 kHz en Dankzij het compacte profiel van 0,44 mm past hij gemakkelijk in akoestische behuizingen met beperkte ruimte. MEIDI vervaardigt dit element onder gecontroleerde keramische polarisatie- en elektrodeadhesieprocessen, zorgen voor stabiele prestaties in alle productiebatches. Het wordt gewoonlijk verkregen door fabrikanten van beveiligingsalarmen, zoemers voor medische oproepen en industriële paneelindicatoren.
Resonantiefrequentie: 4,0 ± 0,5 kHz per specificatie
Vrije capaciteit: 25.000 / 2.600 pF ± 30% bij 120 Hz volgens specificatie
Afmetingen: 27,0 mm diameter, 0,44 mm dikte volgens specificatie
Messingsubstraat voor consistente akoestische trillingskoppeling
Bedrijfstemperatuur: -20 °C tot +70 °C volgens specificatie
| Parameter | Waarde | Eenheid |
| Producttype | Piëzo-elektrisch keramisch element | — |
| Resonante frequentie | 4,0 ± 0,5 | kHz |
| Vrije capaciteit | 25.000 / 2.600 ± 30% | pF (bij 120 Hz) |
| Gelijkwaardige weerstand | ≤ 500 | Ω |
| Diëlektrisch verlies (tanδ) | ≤ 5% | — |
| Bedrijfstemperatuur | -20~+70 | °C |
| Opslagtemperatuur | -30~+80 | °C |
| Substraatmateriaal | Messing | — |
| Totale dikte (T) | 0,44 ± 0,04 | mm |
| Keramische dikte (T1) | 0,20 ± 0,02 | mm |
| Buitendiameter (D1) | 27,0 +0 / -0,1 | mm |
| Binnendiameter (D2) | 20,0 ± 0,3 | mm |
Beveiligingsalarmpanelen en waarschuwingssystemen voor toegangscontrole
Akoestische waarschuwingen voor medische apparatuur (patiëntmonitors, infuuspompen)
Auto-dashboardgeluiden en parkeersensorindicatoren
Statuspiepers op het industriële bedieningspaneel
Smart Home-apparaten (deur-/raamsensoren, waterlekdetectoren)
Draagbare consumentenelektronica met akoestische feedback

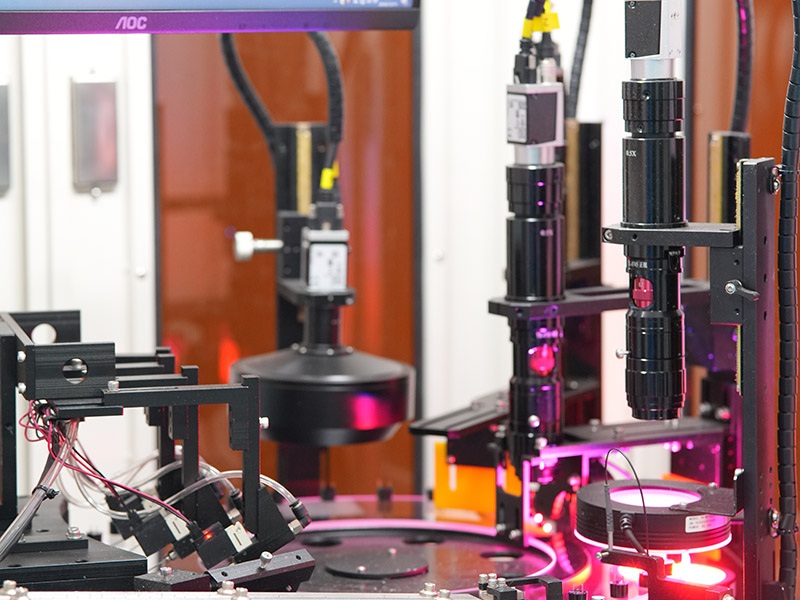

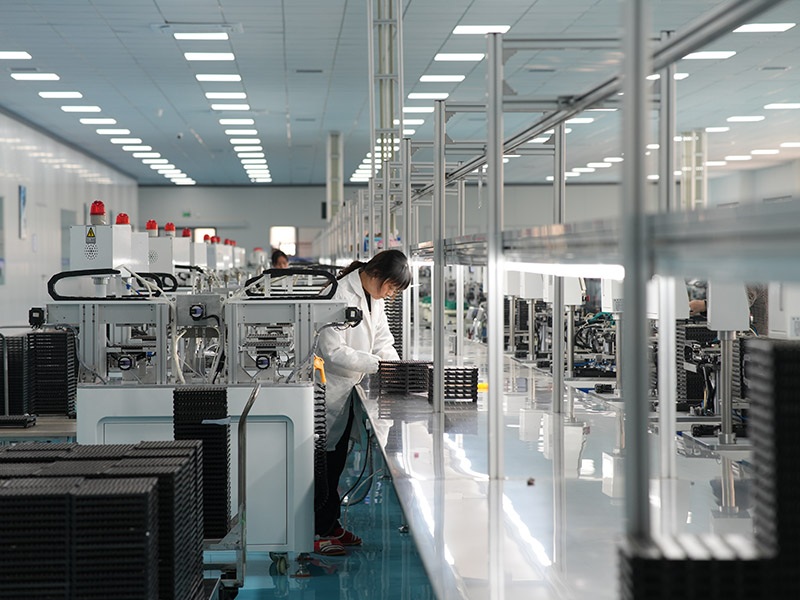

Het 27 mm piëzo-keramische zoemerelement wordt geproduceerd in de ISO9001-gecertificeerde fabriek van MEIDI. Ons proces omvat keramische poedervoorbereiding, tapegieten, elektrodeprinten, polarisatie en hechten messing substraten. Elke productiepartij wordt getest op resonantiefrequentie, capaciteit en mechanische integriteit. Met geautomatiseerde optische inspectie en akoestische responsverificatie, we handhaven een consistente output die geschikt is voor levering van gemiddelde tot grote volumes. Langetermijninventaris planning zorgt voor stabiele doorlooptijden voor nabestellingen.
1. Pas geen aandrijfspanning toe buiten het nominale werkbereik dat is gespecificeerd voor de FT-27T-4.0B1-C25. Overspanning kan onomkeerbare depolarisatie of substraatscheiding veroorzaken.
2. Alleen bij de koperen rand vastpakken; vermijd directe druk op het keramische oppervlak om dit te voorkomen microscheurtjes die de resonantiefrequentie kunnen verschuiven.
3. Bescherm tegen corrosieve gassen, zoutnevel en condensatie tijdens opslag en montage. Corrosie van het koperen substraat kan de mechanische Q en het uitgangsniveau verminderen.
4. Bewaar de elementen tot de montage in de originele, verzegelde verpakking. Blootstelling aan hoge luchtvochtigheid kan het diëlektrisch verlies vergroten en de soldeerbaarheid verslechteren.
5. Ondersteun bij montage het substraat alleen rond de omtrek. Het beperken van de centrale een trillend gebied zal de akoestische prestaties veranderen en kan voortijdige uitval veroorzaken.
A: Standaard MOQ is 1.000 stuks. Voor proefruns of prototypebouw kunnen we kleinere aantallen leveren met een kleine prijsaanpassing. Vraag gerust een offerte op maat aan.
A: Ja, we bieden gratis monsters van dit 27 mm piëzo-element aan gekwalificeerde OEM's en distributeurs. Afhankelijk van de bestemming kunnen er expresverzendkosten in rekening worden gebracht.
A: Maatwerk is binnen bepaalde bereiken mogelijk. Ons R&D-team kan de keramische samenstelling, dikte en elektrodepatroon aanpassen om aan uw doelfrequentie of capaciteit te voldoen. Neem contact met ons op met uw wensen.
A: Het product is vervaardigd onder ISO9001 en kan worden geleverd met RoHS- en REACH-conformiteitscertificaten. Veiligheidsinformatiebladen en testrapporten zijn op aanvraag verkrijgbaar.
A: De elementen worden verpakt in antistatisch geleidende bakken, vacuüm verzegeld met droogmiddel en in versterkte exportdozen geplaatst. Aangepaste etiketterings- en barcodeopties worden ondersteund voor zendingen met grote volumes.
Voor een compleet datasheet, tekening of integratieadvies voor de FT-27T-4.0B1-C25 27mm piëzo-elektrisch keramisch element, neem contact op met MEIDI met uw toepassingsgegevens. Ons technische team zal binnen één werkdag reageren met specifieke aanbevelingen.
