Resonantiefrequentie: 2,9 ± 0,5 kHz.
Vrije capaciteit: 30.000 / 3.300 pF ± 30% bij 120 Hz.
Equivalente weerstand: ≤ 500 Ω.
Diëlektrisch verlies: ≤ 5%.
Bedrijfstemperatuur: -20 °C tot +70 °C.
Opslagtemperatuur: -30 °C tot +80 °C.

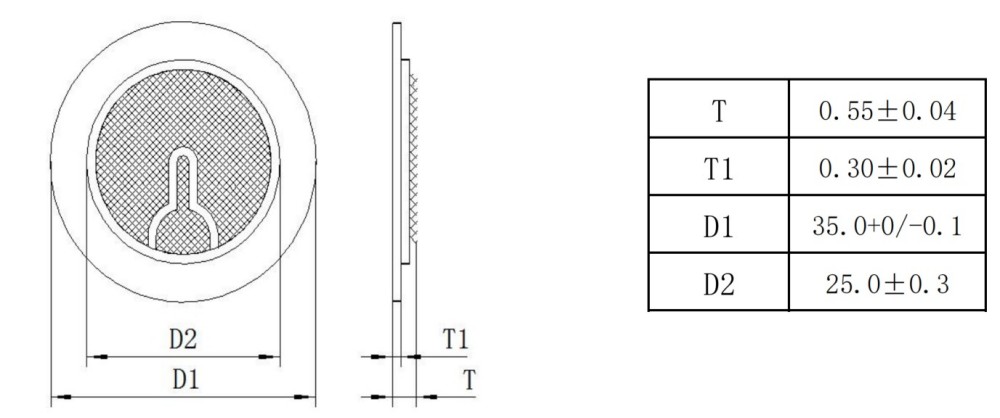

Afmetingen: T 0,55 ± 0,04 mm, T1 0,30 ± 0,02 mm, D1 35,0 +0/-0,1 mm, D2 25,0 ± 0,3 mm.

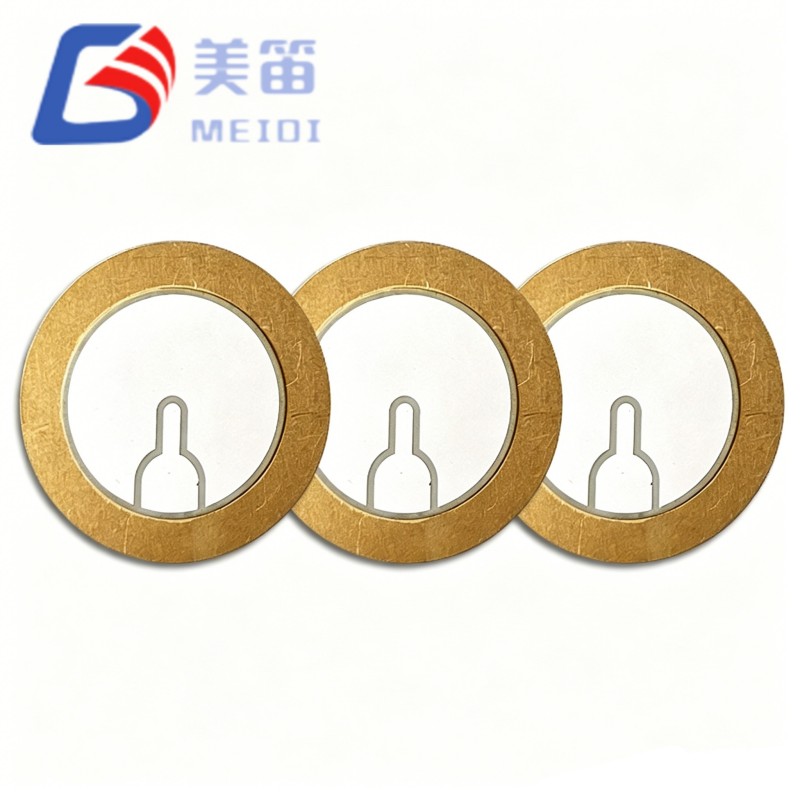

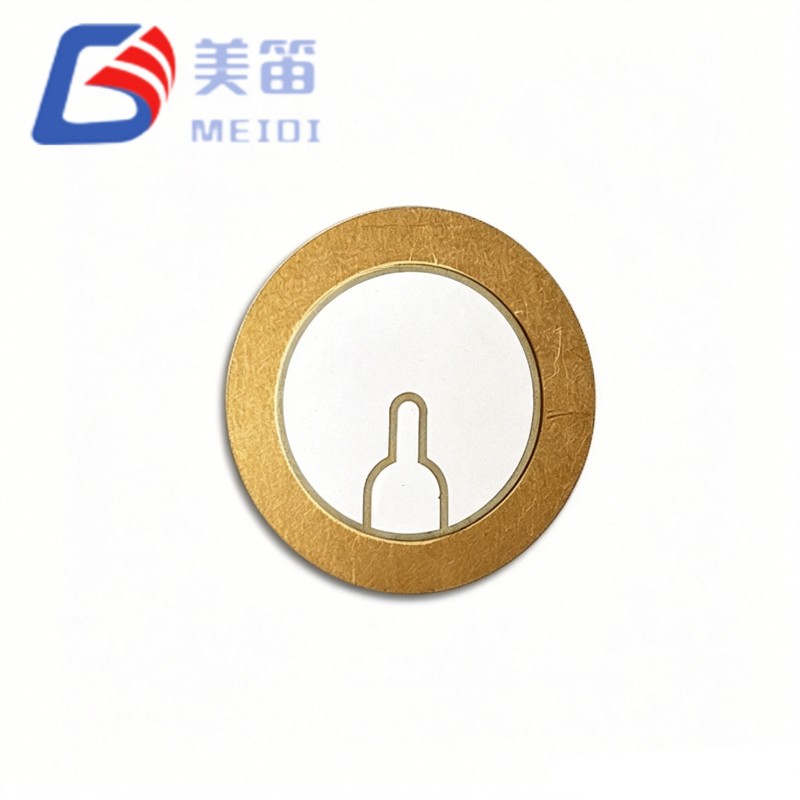

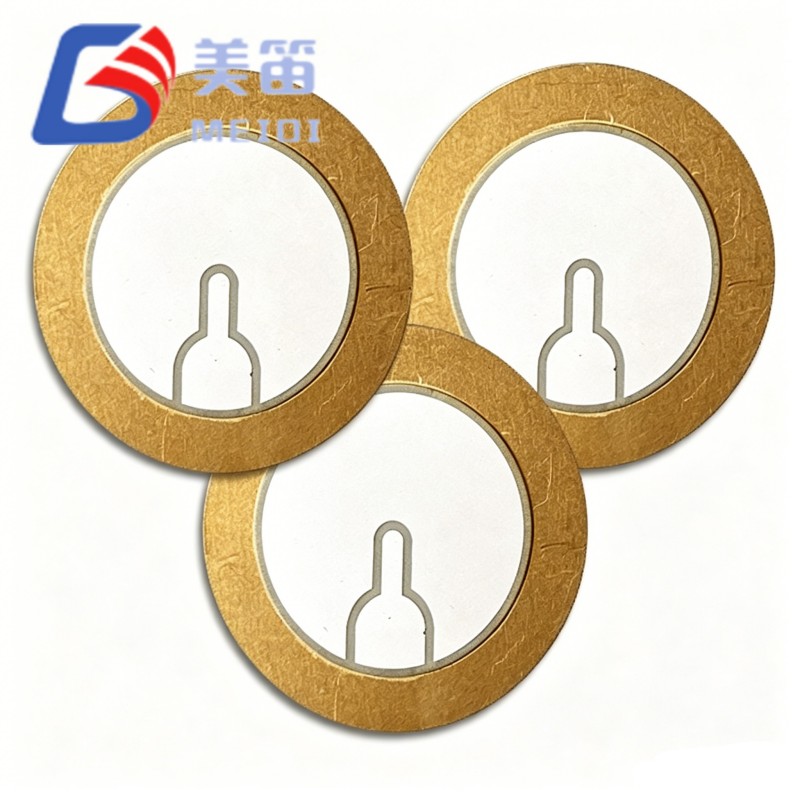

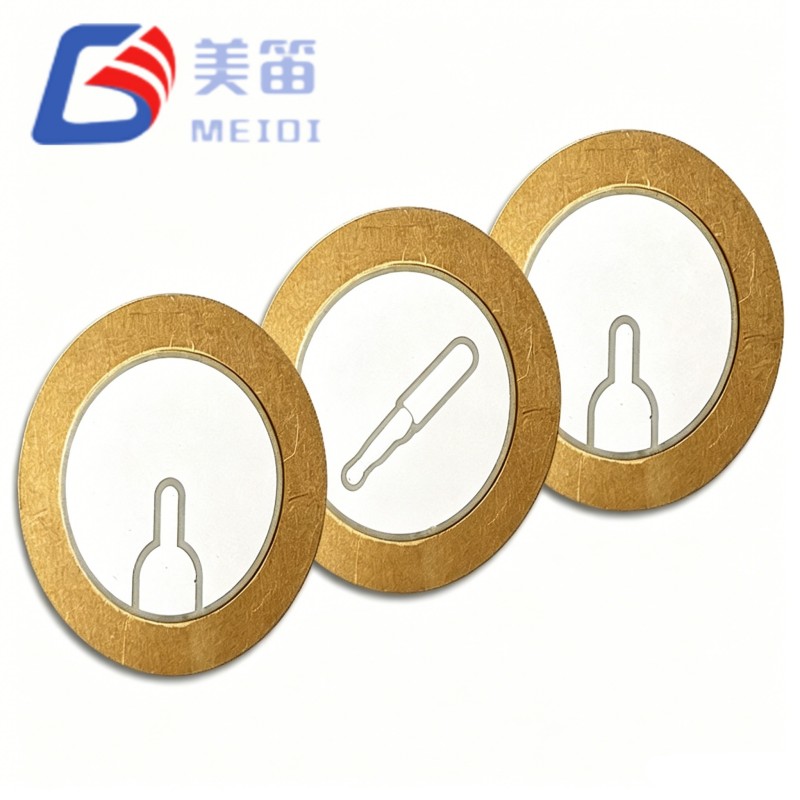

De MEIDI FT-35T-2.9B1-C30 is een 35 mm piëzo-keramisch zoemerelement gebouwd op een koperen substraat. Het levert een stabiele resonantiefrequentie van 2,9 kHz en een hoge capaciteit, waardoor het een betrouwbare akoestiek is driver voor zoemers, alarmen en toongenerators. Dit onderdeel is geschikt voor volume-inkoop, OEM/ODM-integratie en leveringsovereenkomsten voor de lange termijn. MEIDI, als fabrikant met meer dan een decennium aan gespecialiseerde ervaring, ondersteunt consistente batchkwaliteit en flexibele leveringsschema's.
Resonantiefrequentie: 2,9 ± 0,5 kHz per specificatie
Vrije capaciteit: 30.000 / 3.300 pF ± 30% bij 120 Hz volgens specificatie
Afmetingen: 35,0 mm buitendiameter, 0,55 mm totale dikte volgens specificatie
Messingsubstraat voor robuuste akoestische koppeling
Bedrijfstemperatuur: -20 °C tot +70 °C volgens specificatie
| Parameter | Waarde | Eenheid |
| Producttype | Piëzo-elektrisch keramisch element | — |
| Resonante frequentie | 2,9 ± 0,5 | kHz |
| Vrije capaciteit | 30.000 / 3.300 ± 30% | pF (bij 120 Hz) |
| Gelijkwaardige weerstand | ≤ 500 | Ω |
| Diëlektrisch verlies (tanδ) | ≤ 5% | — |
| Bedrijfstemperatuur | -20~+70 | °C |
| Opslagtemperatuur | -30~+80 | °C |
| Substraatmateriaal | Messing | — |
| Totale dikte (T) | 0,55 ± 0,04 | mm |
| Keramische dikte (T1) | 0,30 ± 0,02 | mm |
| Buitendiameter (D1) | 35,0 +0 / -0,1 | mm |
| Binnendiameter (D2) | 25,0 ± 0,3 | mm |
Industriële alarmpanelen en veiligheidswaarschuwingssystemen
Hoorbare indicatoren voor auto's (achteruitrijalarmen, waarschuwingen voor veiligheidsgordels)
Waarschuwingstonen voor medische apparaten (patiëntmonitors, draagbare diagnostische hulpmiddelen)
Slimme huissensoren en IoT-beveiligingshubs
Consumentenelektronica die compacte akoestische signalen met hoog vermogen vereist
1. Breng geen spanning aan buiten het gespecificeerde werkbereik van de FT-35T-2.9B1-C30. Overmatige aandrijving kan keramische degradatie of delaminatie veroorzaken.
2. Wees voorzichtig en voorkom mechanische schokken of buigen, waardoor de keramische laag kan barsten of het koperen substraat kan loskomen.
3. Vermijd langdurige blootstelling aan corrosieve atmosferen, hoge luchtvochtigheid of condensatie, omdat dit het koperen substraat kan oxideren en de hechting van de elektrode kan aantasten.
4. Bewaar in de originele, gedroogde verpakking om het binnendringen van vocht te voorkomen en de soldeerbaarheid te behouden.
5. Montagesteun mag uitsluitend aan de omtrek van de ondergrond worden aangebracht. Beperk het centrale vibrerende gebied niet, omdat dit de resonantiefrequentie en het geluidsdrukniveau zal veranderen.

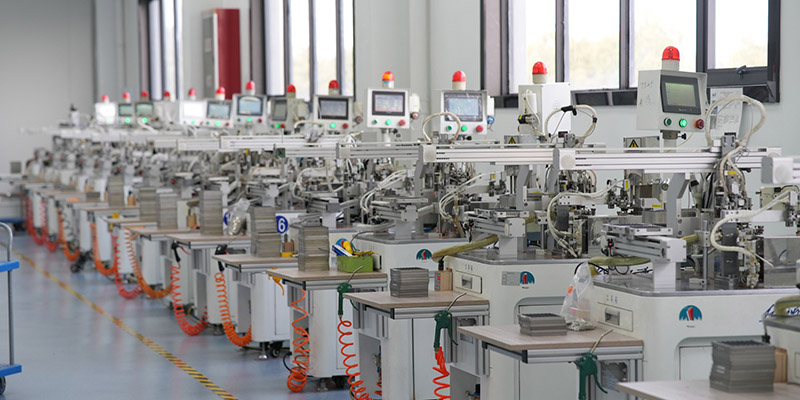

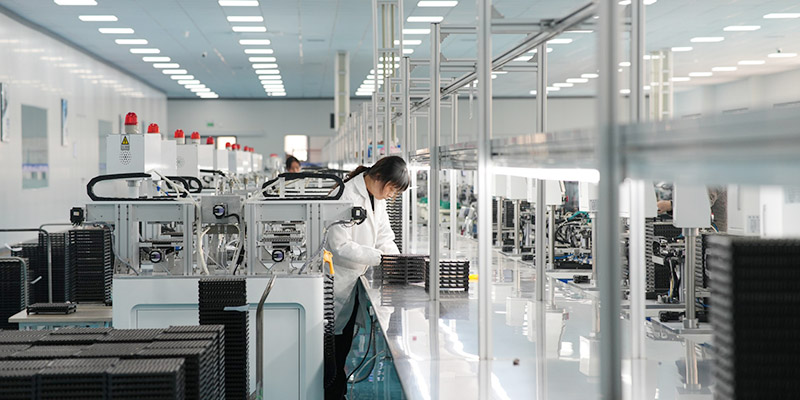

MEIDI produceert 35 mm piëzo-keramische zoemerelementen in een ISO9001-gecertificeerde faciliteit met speciale geautomatiseerde lijnen voor keramisch bakken, elektrodeprinten, polarisatie en uiteindelijke akoestische tests. Elke batch van de FT-35T-2.9B1-C30 ondergaat resonantiefrequentie-sweep, capaciteitsverificatie en visuele inspectie. Met een gevestigde supply chain en volledige interne controle behouden we herhaalbare prestaties en ondersteunen we leveringen van middelgrote tot grote volumes.
A: Ja, bulkbestellingen zijn welkom. Standaard levertijd is 2-4 weken, afhankelijk van de hoeveelheid. Voor grotere volumes of dringende vragen kunt u contact opnemen met ons verkoopteam voor een bevestigde planning.
A: We bieden gratis monsters van dit 35 mm piëzo-element aan gekwalificeerde kopers. Afhankelijk van de bestemming kunnen er verzendkosten van toepassing zijn. Monsteraanvragen kunt u direct via het aanvraagformulier indienen.
A: Aanpassing van resonantiefrequentie, capaciteit, substraatdikte en draadafsluiting is beschikbaar. Ons R&D-team werkt nauw samen met klanten om parameters binnen haalbare grenzen aan te passen, terwijl de betrouwbaarheid behouden blijft.
A: MEIDI opereert onder ISO9001-kwaliteitsmanagement. Op verzoek kunnen wij materiaalcertificaten, testrapporten en RoHS/REACH-conformiteitsverklaringen verstrekken.
A: De elementen zijn verpakt in antistatische bakken en vacuümzakken met droogmiddel. De buitenverpakkingen zijn versterkt om schade tijdens het transport te voorkomen. Aangepaste labels en streepjescodes worden ondersteund voor bestellingen met grote volumes.
Om de volledige datasheet aan te vragen, de configuratieopties te bespreken of een offerte aan te vragen voor de FT-35T-2.9B1-C30 35 mm piëzo-elektrisch keramisch element, neem contact op met MEIDI met uw technische vereisten of doeltoepassing. Ons technische ondersteuningsteam zal binnen één werkdag reageren met gedetailleerde aanbevelingen.
