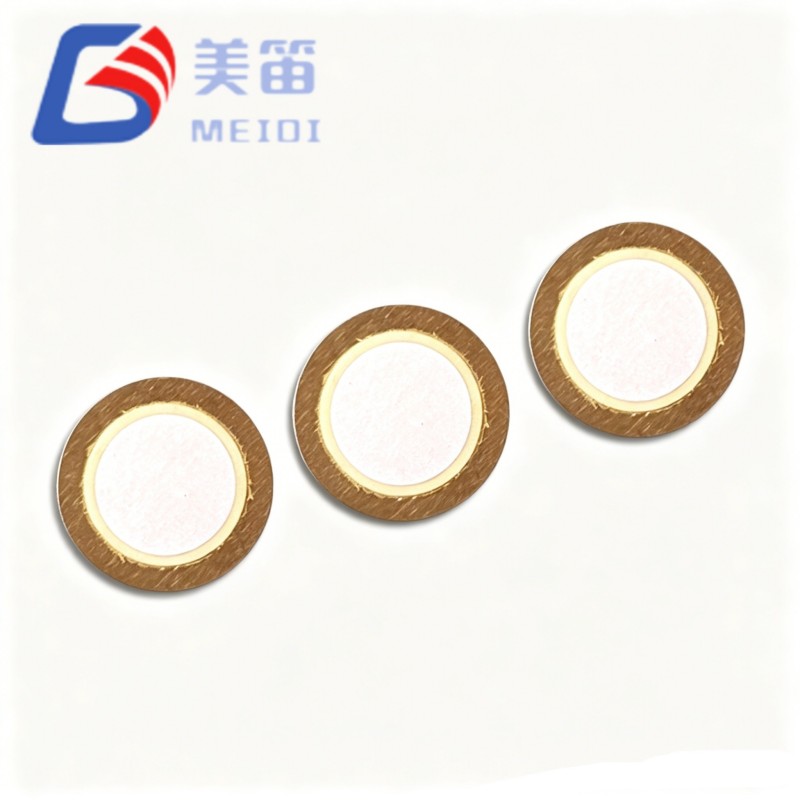

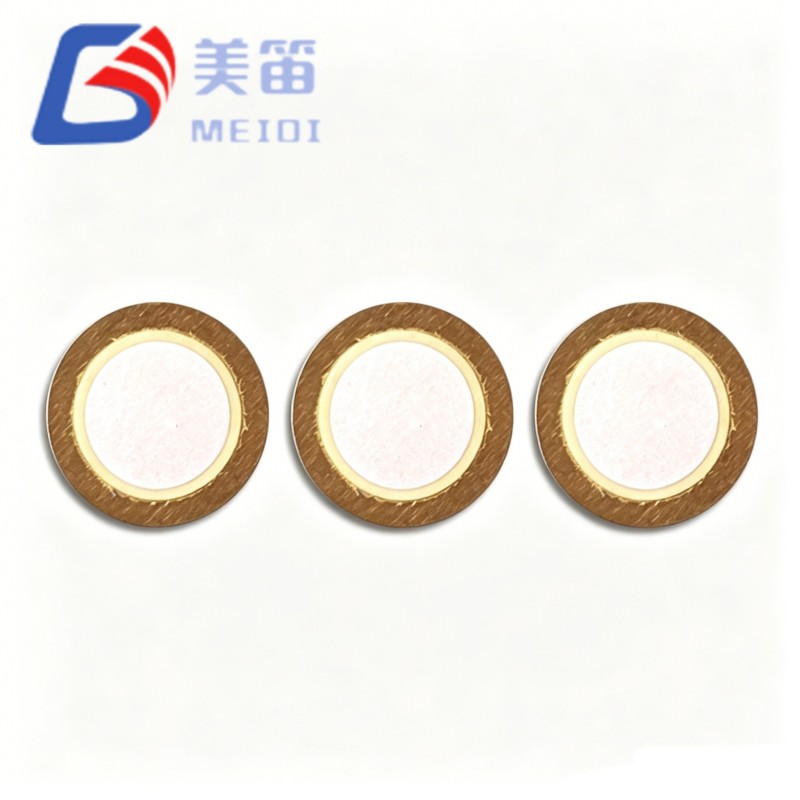

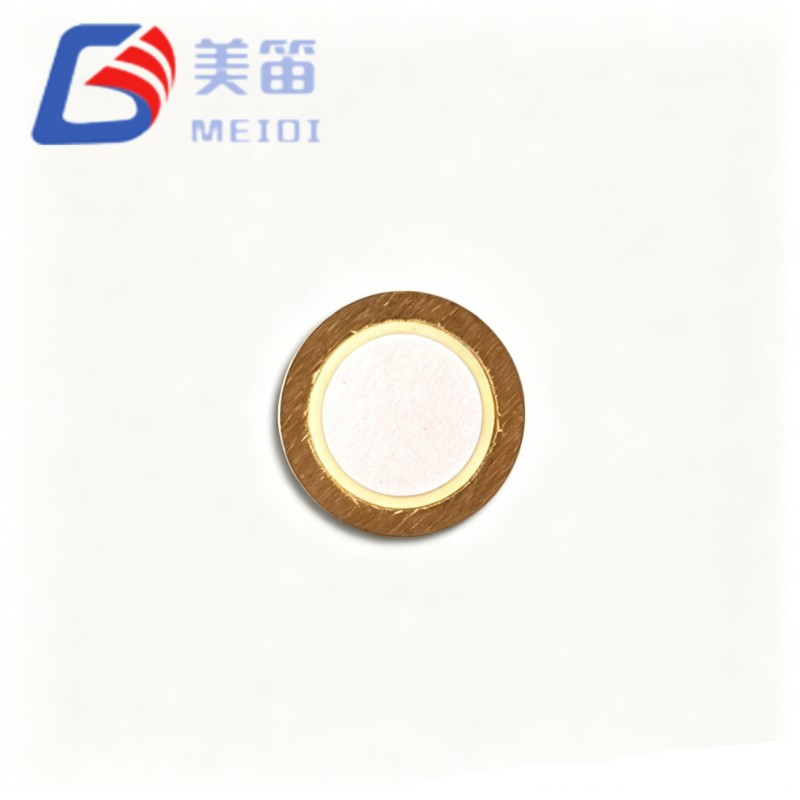

Het 12 mm piëzo-keramische zoemerelement is een compacte piëzo-elektrische keramische schijf met een diameter van 12 mm, gebonden op een koperen substraat. ontworpen voor het genereren van hoogfrequente tonen in ontwerpen met beperkte ruimte. Met een resonantiefrequentie van 8,0 kHz en een ultradun profiel van slechts 0,18 mm is dit element zeer geschikt voor geminiaturiseerde waarschuwingsmodules in wearables, draagbare medische instrumenten en slanke beveiligingssensoren. MEIDI produceert dit element onder streng gecontroleerde polarisatie- en elektrodeprintprocessen, waardoor wordt verzekerd consistente frequentierespons en capaciteitsuniformiteit over productiebatches. Onze interne geautomatiseerde productie en strenge tests ondersteunen betrouwbare prestaties voor zowel prototyping als OEM-levering in grote volumes.
Resonantiefrequentie: 8,0 ± 1,0 kHz per specificatie
Vrije capaciteit: 17.000 pF ± 30% bij 120 Hz volgens specificatie
Afmetingen: 12,0 mm diameter, 0,18 mm dikte volgens specificatie
Messingsubstraat voor betrouwbare akoestische trillingskoppeling
Bedrijfstemperatuur: -20 °C tot +70 °C volgens specificatie
| Parameter | Waarde | Eenheid |
| Producttype | Piëzo-elektrisch keramisch element | — |
| Resonante frequentie | 8,0 ± 1,0 | kHz |
| Vrije capaciteit | 17.000 ± 30% | pF (bij 120 Hz) |
| Gelijkwaardige weerstand | ≤ 300 | Ω |
| Diëlektrisch verlies (tanδ) | ≤ 5% | — |
| Bedrijfstemperatuur | -20~+70 | °C |
| Opslagtemperatuur | -30~+80 | °C |
| Substraatmateriaal | Messing | — |

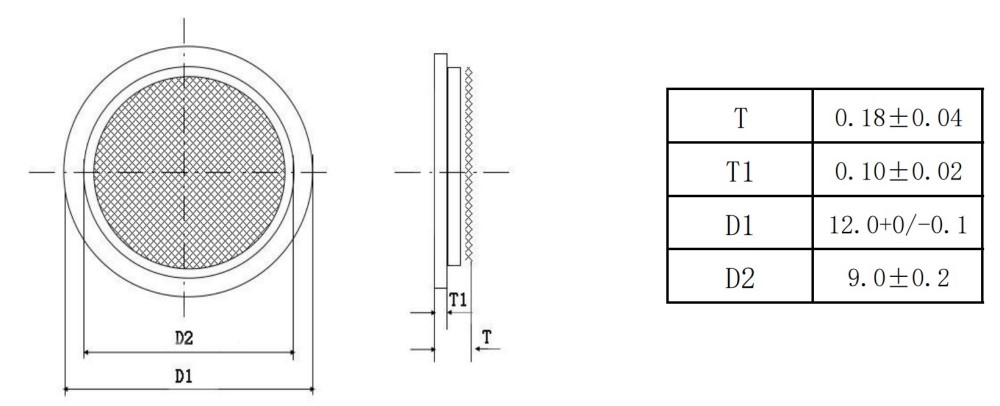

| Totale dikte (T) | 0,18 ± 0,04 | mm |
| Keramische dikte (T1) | 0,10 ± 0,02 | mm |
| Buitendiameter (D1) | 12,0 +0 / -0,1 | mm |
| Binnendiameter (D2) | 9,0 ± 0,2 | mm |
Draagbare gezondheidsmonitors en fitnesstrackers
Draagbare medische diagnostische apparaten (glucosemeters, pulsoximeters)
Slanke beveiligingstags en raam-/deurcontactsensoren
Miniatuur IoT-alarmmodules en smart home hubs
Draagbare industriële testers en meetinstrumenten
Compacte consumentenelektronica die hoogfrequente hoorbare feedback vereist

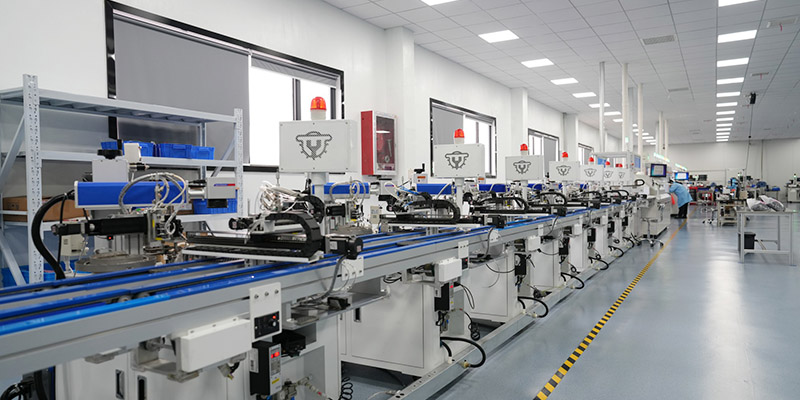

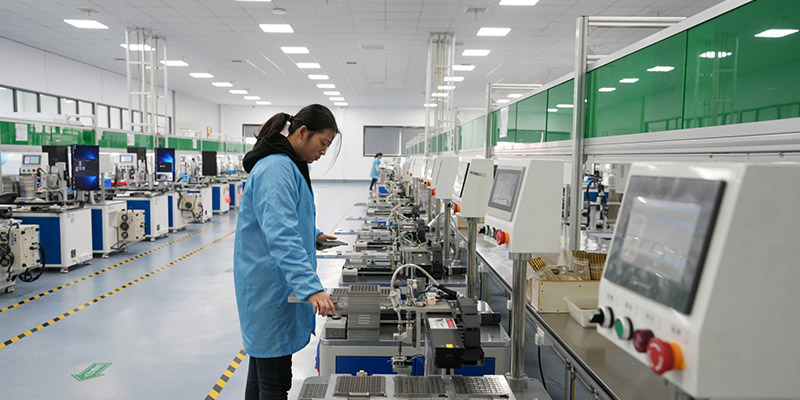

MEIDI houdt zich sinds 2011 bezig met de productie van akoestische componenten. Onze productiebasis in de provincie Jiangsu herbergt meer dan 500 werknemers en meerdere geautomatiseerde assemblagelijnen, met een maandelijkse outputcapaciteit van meer dan 50 miljoen zoemerelementen. Het 12 mm piëzo-keramische zoemerelement profiteert van deze schaal: voorbereiding van keramisch poeder, gieten van tape, zeefdrukken met elektroden, polarisatie, en substraatverlijming worden allemaal in eigen beheer uitgevoerd, waardoor wij de controle hierover goed kunnen behouden materiaalzuiverheid en processtabiliteit.

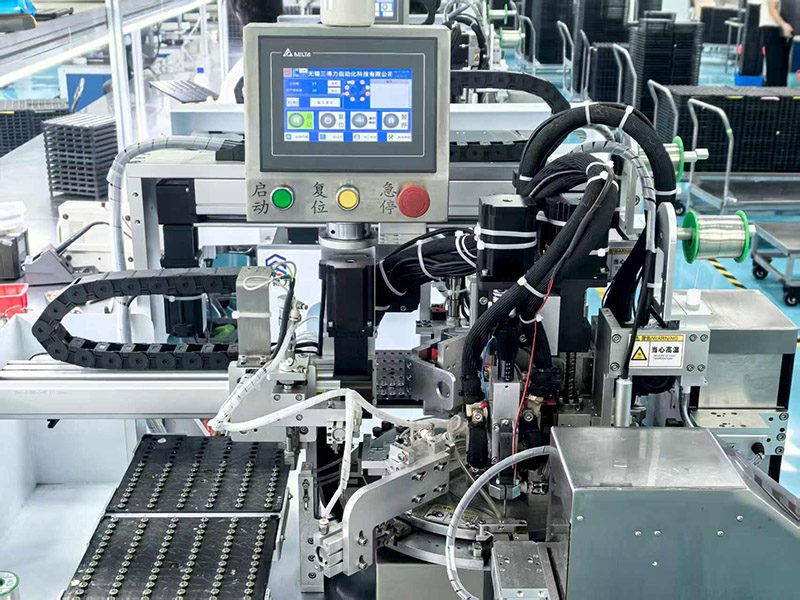

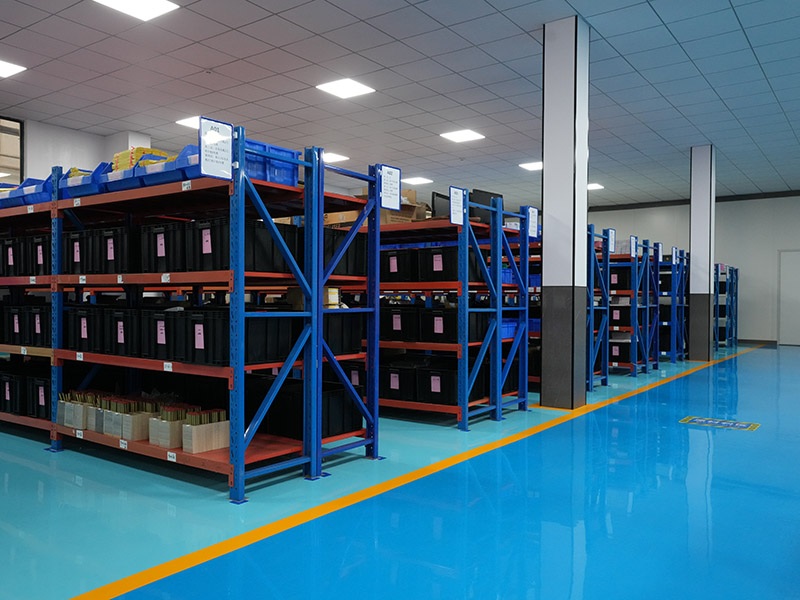

Alle elementen doorstaan vóór verzending een 100% resonantiefrequentie- en capaciteitstest. Onze kwaliteit systeem, gecertificeerd volgens ISO9001, omvat ook inspectie van binnenkomend materiaal, controles tijdens het proces, en definitieve akoestische verificatie. Deze end-to-end controle zorgt ervoor dat elke batch voldoet aan de eisen dezelfde specificaties, of u nu 1.000 stuks of 1.000.000 bestelt.
1. Pas geen aandrijfspanning toe die het nominale werkbereik van de FT-12T-8.0A1 overschrijdt. Overspanning kan leiden tot permanente depolarisatie of delaminatie van de keramische laag.
2. Houd het alleen bij de koperen rand vast. Directe druk op het keramische oppervlak kan microscheurtjes veroorzaken die de resonantiefrequentie verschuiven en de akoestische output verminderen.
3. Vermijd blootstelling aan corrosieve gassen, zoutnevel of hoge luchtvochtigheid tijdens opslag en montage. Oxidatie van het messingsubstraat kan de mechanische Q en de soldeerbaarheid aantasten.
4. Bewaar de elementen tot gebruik in de originele, verzegelde verpakking. De vochtopname neemt toe diëlektrisch verlies en kan de verslechtering van de elektrode versnellen.
5. Monteer het element alleen met ondersteuning rond de omtrek van de ondergrond. Het beperken van de centrale een trillend gebied zal de akoestische respons veranderen en kan voortijdige uitval veroorzaken.
A: Standaard MOQ is 1.000 stuks. Kleinere proefhoeveelheden kunnen tegen een kleine prijs worden geregeld aanpassing. Neem contact op met ons verkoopteam voor een offerte op maat.
A: Ja, er zijn gratis monsters beschikbaar voor gekwalificeerde OEM's en productontwikkelaars. Express verzending Afhankelijk van de bestemming kunnen er kosten van toepassing zijn.
A: Maatwerk wordt binnen haalbare grenzen ondersteund. Ons R&D-team kan de keramische samenstelling aanpassen, elektrodepatroon en substraatdikte om aan uw specifieke vereisten te voldoen. Deel alstublieft uw doelparameters voor een haalbaarheidsbeoordeling.
A: MEIDI is ISO9001-gecertificeerd. Voor de FT-12T-8.0A1 kunnen we RoHS- en REACH-conformiteit leveren verklaringen, samen met batchspecifieke testrapporten op verzoek.
A: De elementen worden verpakt in antistatische bakken en vacuümzakken met droogmiddel en vervolgens geplaatst in versterkte exportkartons. Aangepaste labels en streepjescodes zijn beschikbaar voor bestellingen met grote volumes.
Om de volledige datasheet, maattekeningen of integratierichtlijnen voor de FT-12T-8.0A1 aan te vragen 12 mm piëzo-elektrisch keramisch element, neem contact op met MEIDI met uw toepassingsgegevens. Ons technische ondersteuningsteam zal binnen één werkdag reageren met specifieke technische aanbevelingen.
