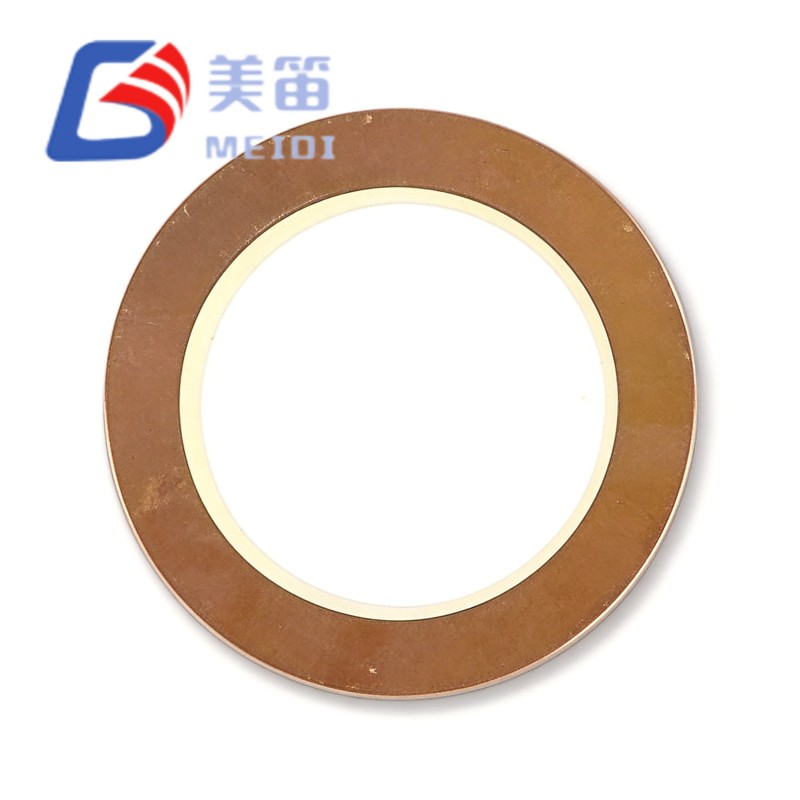

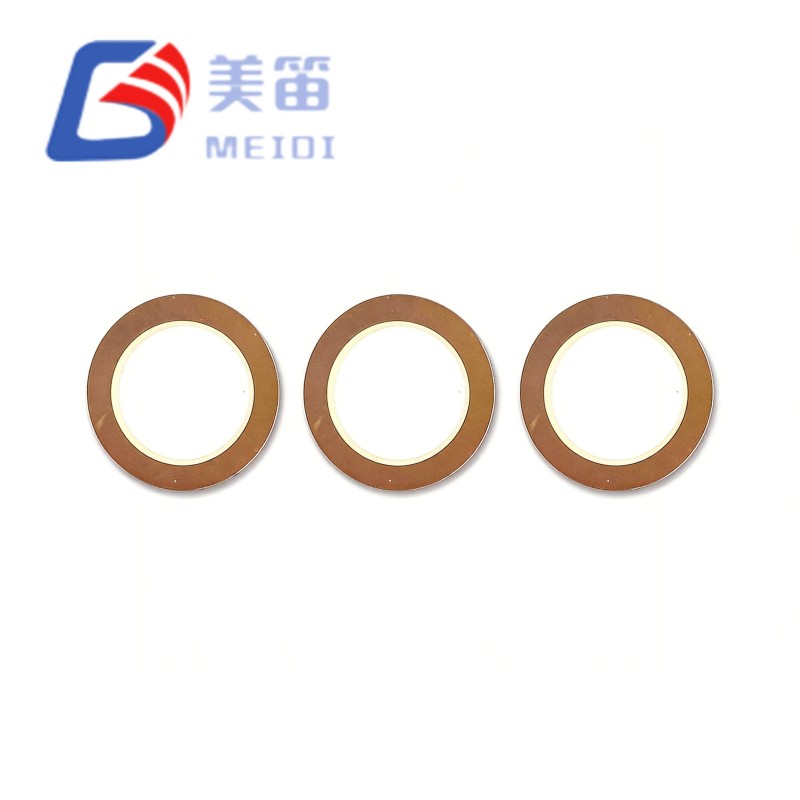

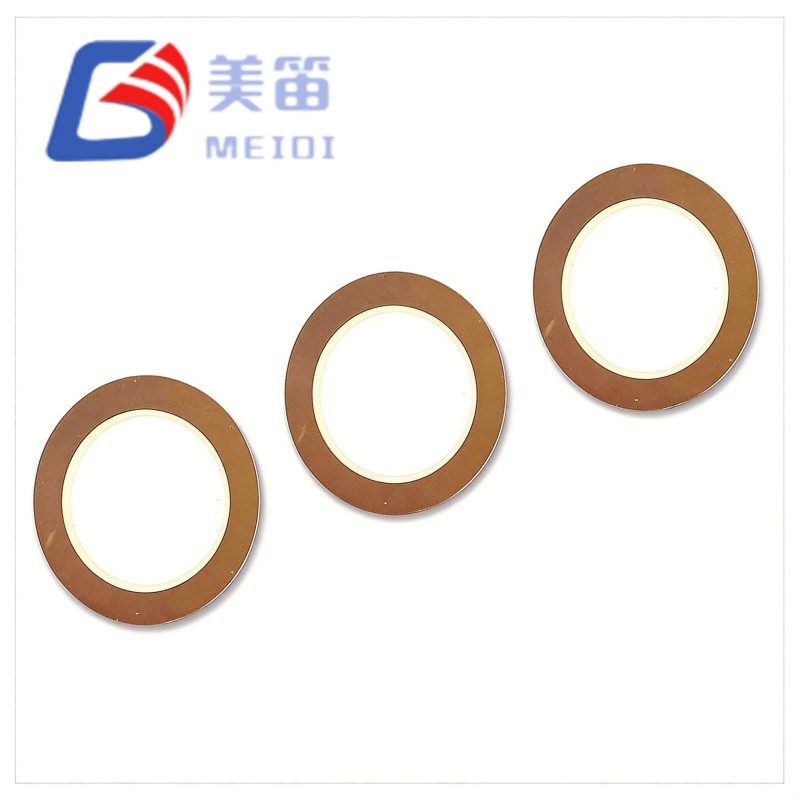

Het 11 mm koperen piëzo-keramische element is een piëzo-elektrisch element van koperen substraat, afgestemd op 9,0 kHz, ontworpen voor ingebedde akoestische modules die profiteren van een hogere, scherpere waarschuwingstoon. De diameter van 11,0 mm en de dikte van 0,18 mm komen overeen met de mechanische voetafdruk van de 7,8 kHz FT-11T-variant, zodat een enkele PCB-indeling en behuizingsholte beide frequenties kunnen ondersteunen. Dankzij de capaciteit van 12.000 pF en een equivalente weerstand van ≤ 500 Ω kan het element efficiënt worden aangestuurd vanuit een laagspanningsvoeding, hetzij rechtstreeks vanaf een 3,3 V MCU-pin of via een eenvoudig LC-boostcircuit.
De resonantiefrequentie is ingesteld op 9,0 kHz met een batchtolerantie van ±11,1%, waardoor een toon wordt geleverd die perceptueel scherper en urgenter is dan alternatieven met een lagere frequentie, wat kan helpen bij de differentiatie van waarschuwingen in systemen met meerdere tonen.
Dankzij een diameter van 11,0 mm en een totale dikte van 0,18 mm is dit element mechanisch uitwisselbaar met de FT‑11T‑7.8A1, waardoor A/B-frequentie-evaluatie mogelijk is zonder het PCB-landpatroon of de behuizing te wijzigen.
De nominale capaciteit van 12.000 pF bij 120 Hz zorgt voor een hoge capacitieve belasting die de vereiste aandrijfspanning vermindert, waardoor directe 3,3 V MCU PWM haalbaar is in op batterijen werkende modules met beperkte ruimte.
Een actieve elektrodediameter van 8,0 mm, verminderd ten opzichte van de 9,0 mm die wordt gebruikt op het 7,8 kHz-model, concentreert het elektrische veld om de elektromechanische koppeling bij de hogere resonantie te verbeteren.
Het koperen substraat met een gebakken zilverelektrode behoudt dezelfde thermische geleidbaarheids- en soldeerbaarheidsnorm als de rest van de FT‑11T-serie, waardoor een voorspelbaar montagegedrag wordt gegarandeerd.
Een equivalente weerstand van ≤500 Ω ondersteunt high-Q LC-resonante boostcircuits, waardoor geluidsdrukniveaus boven 75 dB kunnen worden bereikt met minimaal aandrijfvermogen.
| Parameter | Waarde | Testomstandigheden |
| Producttype | Piëzo-elektrisch keramisch element | — |
| Model | FT‑11T‑9.0A1 | — |
| Resonante frequentie | 9,0 ± 1,0 kHz | Vrije lucht, 25 ℃ |
| Frequentietolerantie | ±11,1% | Consistentie van batches |
| Vrije capaciteit | 12000 ± 30% pF | Bij 120 Hz, 1Vrms, 25 ℃ |
| Gelijkwaardige weerstand | ≤ 500Ω | Op resonantiefrequentie |
| Diëlektrisch verlies (tanδ) | ≤ 5% | Bij 120 Hz, 1Vrms |
| Substraatmateriaal | Messing | — |

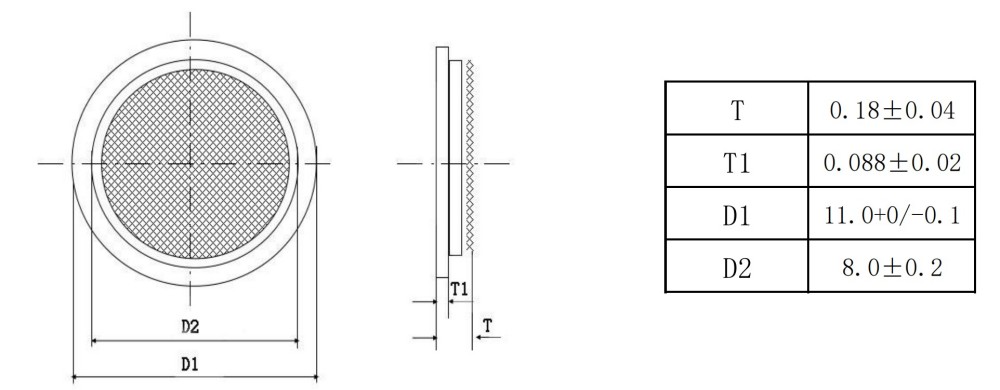

| Keramische schijfdiameter (D1) | 11,0 +0 / -0,1 mm | — |
| Actieve elektrodediameter (D2) | 8,0 ± 0,2 mm | — |
| Totale dikte (T) | 0,18 ± 0,04 mm | Keramiek + substraat |
| Keramische dikte (T1) | 0,088 ± 0,02 mm | PZT-laag |
| Bedrijfstemperatuur | -20 ℃ ~ +70 ℃ | Continu |
| Opslagtemperatuur | -30 ℃ ~ +80 ℃ | Niet operationeel |
| Elektrodemateriaal | Zilver (standaard) | Gebakken zilverpasta |
| Isolatieweerstand | ≥ 100 MΩ (typisch) | Bij 100VDC, 25 ℃ |
Draagbare apparaten met meerdere tonen, zoals fitnesstrackers en smartwatches, waarbij de toon van 9,0 kHz dient als een duidelijke hoogfrequente waarschuwing voor prioriteitsmeldingen naast een zoemer met een lagere frequentie.
Draagbare medische diagnostische instrumenten die profiteren van tonale hiërarchie, waarbij 9,0 kHz wordt gebruikt voor kritische alarmen en 7,8 kHz voor informatiesignalen op dezelfde PCB.
IoT-sensorknooppunten met hoge dichtheid, inclusief deur-/raamsensoren en waterlekdetectoren, waarbij de fundamentele 9,0 kHz akoestische interferentie met draadloze harmonischen van 2,4 GHz helpt verminderen.
Industriële HMI-aanraakpanelen die dubbele frequenties gebruiken voor feedback van de operator, bijvoorbeeld een bevestigingspieptoon van 7,8 kHz en een foutalarm van 9,0 kHz, geproduceerd op basis van identieke mechanische voetafdrukken.
Bedieningspanelen voor consumentenapparatuur in magnetrons, wasmachines en koelkasten, waarbij de hogere toon effectiever doordringt in het omgevingsgeluid van de keuken.
Educatieve en speelgoedelektronica die een eenvoudige hoge toon nodig heeft voor muzikale toetsreacties of interactieve leerfeedback.
| Ontwerpdoel | FT‑11T‑9.0A1 Voordeel |
| Voeg een tweede toon toe zonder een mechanisch herontwerp | Het element deelt zijn envelop van 11,0 x 0,18 mm met de 7,8 kHz-variant, zodat voor beide frequenties hetzelfde landpatroon en dezelfde holte kunnen worden gebruikt. |
| Bereik een scherpere, urgentere perceptuele kwaliteit | De resonantie van 9,0 kHz produceert een scherpere toon die gemakkelijk te onderscheiden is van laagfrequente brom, waardoor deze geschikt is voor fout- en prioriteitswaarschuwingen. |
| Verminder elektromagnetische interferentie met RF-systemen | De grondtoon en zijn lage-orde harmonischen liggen ruim onder de typische ISM-banden; De werkelijke EMC-prestaties zijn afhankelijk van de lay-out van het aandrijfcircuit, maar de frequentiekeuze is inherent goedaardig. |
| Behoud een efficiënte koppeling bij hogere resonantie | De actieve elektrode van 8,0 mm is geoptimaliseerd voor de 9,0 kHz-modus, waarbij het elektrische veld wordt geconcentreerd om de koppelingscoëfficiënt ondanks de verhoogde frequentie hoog te houden. |
| Vereenvoudig het stuklijstbeheer met dubbele frequentie | Zowel de 7,8 kHz- als de 9,0 kHz-modellen delen dezelfde capaciteits- en weerstandsspecificaties, waardoor een enkele LC-boost-inductorwaarde kan worden gebruikt met kleine aanpassingen in de afstemming. |
| Past in ultradunne samenstellingen | Het profiel van 0,18 mm, gecombineerd met een koperen substraat van 0,5 mm, zorgt ervoor dat de volledige akoestische stapel minder dan 1 mm hoog blijft. |
MEIDI Intelligent Technology produceert sinds 2011 piëzo-elektrische keramische componenten. Het bedrijf exploiteert een verticaal geïntegreerde fabriek in Jiangsu, China, waar de verwerking van keramische poeders, het gieten van tape, het zeefdrukken van elektroden, sinteren bij hoge temperaturen en polarisatie allemaal in eigen huis worden uitgevoerd. Deze integratie, gekoppeld aan een ISO9001-gecertificeerd kwaliteitssysteem, zorgt voor herhaalbare elektrische kenmerken en volledige traceerbaarheid van de batches voor elk verzonden element.
Het 11 mm koperen piëzo-keramische element wordt vervaardigd op hetzelfde productieplatform als de FT‑11T‑7.8A1, met statistische procescontroles afgestemd op het 9,0 kHz-doel. Elke productiepartij wordt onderworpen aan een resonantiefrequentietest van 100% in een impedantieanalysator in de vrije lucht, en eenheden die buiten het 9,0 ± 1,0 kHz-venster vallen, worden afgewezen. De capaciteit is afgeschermd bij 120 Hz en 1 Vrms, de equivalente weerstand is geverifieerd bij ≤500 Ω en het diëlektrisch verlies wordt onder de 5% gehouden. Dimensionale controles hebben betrekking op de keramische diameter, de elektrodediameter en de totale dikte. Thermische veroudering bij +70°C gedurende 48 uur bevestigt de polarisatiestabiliteit, en de soldeerbaarheid is geverifieerd volgens J-STD-002. Een op de rand van het substraat geëtste code koppelt elke eenheid aan de persbatch, het sinterprofiel en de testgegevens, die tien jaar lang worden gearchiveerd.
1. Kan ik de FT‑11T‑9.0A1 rechtstreeks op een bord plaatsen dat is ontworpen voor de 7,8 kHz-versie?
Mechanisch, ja. Beide elementen hebben dezelfde diameter van 11,0 mm en een dikte van 0,18 mm, dus er zijn geen PCB- of behuizingswijzigingen nodig. Elektrisch moet het aandrijfcircuit opnieuw worden afgesteld. Als uw bestaande ontwerp een inductor van 6,8 mH gebruikt die is geoptimaliseerd voor 7,8 kHz, zal een waarde dichter bij 4,7 mH beter overeenkomen met de resonantie van 9,0 kHz; als alternatief kan de parallelle afstemcondensator worden teruggebracht van 330 pF naar 220 pF. Zonder opnieuw afstemmen kan het geluidsdrukniveau met 8–12 dB dalen.
2. Waarom is de actieve elektrode kleiner dan bij het 7,8 kHz-model?
De elektrode van 8,0 mm (vergeleken met 9,0 mm op de FT‑11T‑7.8A1) optimaliseert de elektromechanische koppeling voor de hogere resonantie. Een kleiner elektrodeoppervlak ten opzichte van het keramische volume verbetert de uniformiteit van het elektrische veld en vermindert interferentie in de radiale modus, waardoor het element ondanks de hogere frequentie een vergelijkbaar akoestisch vermogen behoudt.
3. Zorgt het werken op 9,0 kHz voor EMC-problemen voor draadloze IoT-apparaten?
De grondtoon en de lagere harmonischen liggen ver beneden de gebruikelijke RF-banden, dus de frequentie zelf is geen directe bron van interferentie. De snelle schakelflanken van een blokgolf-PWM-drive kunnen echter breedbandruis genereren. Standaard EMC-praktijken, zoals het plaatsen van een keramische ontkoppelingscondensator over het element en het toevoegen van een serieweerstand op de driveruitgang om de randen te vertragen, worden aanbevolen. Een nearfield-sondescan rond het aandrijfcircuit tijdens pre-compliancetests is een verstandige stap voor FCC- of CE-certificering.
4. Hoe verhoudt de toon van 9,0 kHz zich subjectief tot die van 7,8 kHz?
Het verschil in waargenomen luidheid is minimaal. De toon van 9,0 kHz wordt over het algemeen omschreven als scherper en meer de aandacht trekkend, wat handig kan zijn bij alarmen, terwijl de toon van 7,8 kHz wat zachter en minder opdringerig is. In omgevingen die worden gedomineerd door laagfrequente ruis, kan 9,0 kHz een iets betere hoorbaarheid bieden.
5. Is dit element geschikt voor het afspelen van melodieën of meerdere frequenties?
Het 11 mm koperen piëzo-keramische element is een smalbandig resonerend apparaat en de output ervan neemt aanzienlijk af wanneer het buiten de resonantie wordt gedreven. Eenvoudige pieppatronen met aan-uit-sleuteling van een draaggolf van 9,0 kHz zijn haalbaar, maar het genereren van een reeks muzieknoten met een consistent volume is niet praktisch. Voor melodische toepassingen zou een piëzo-elektrische sirene met een bredere frequentierespons of een miniatuur dynamische luidspreker een betere keuze zijn.
Voor richtlijnen voor PCB-integratie, aanbevelingen voor het ontwerp van holle ruimten, afstemming van LC-boostcircuits voor 9,0 kHz, implementatieadvies voor dubbele frequenties of volumeprijzen kunt u uw vereisten indienen via het contactformulier. MEIDI application engineering reageert doorgaans binnen één werkdag met technische documentatie, simulatiemodellen en voorbeeldevaluatie-eenheden, vergezeld van individuele testgegevens.
