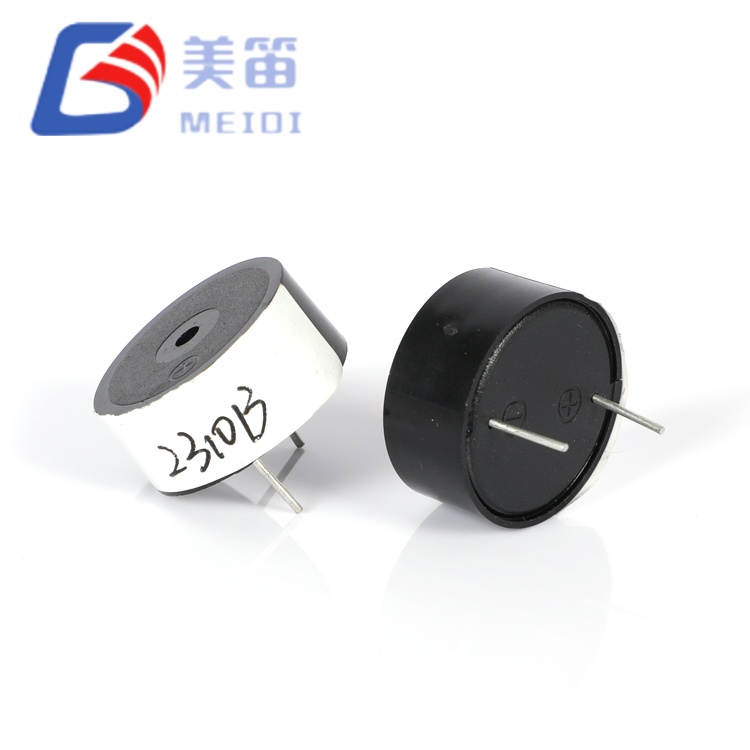

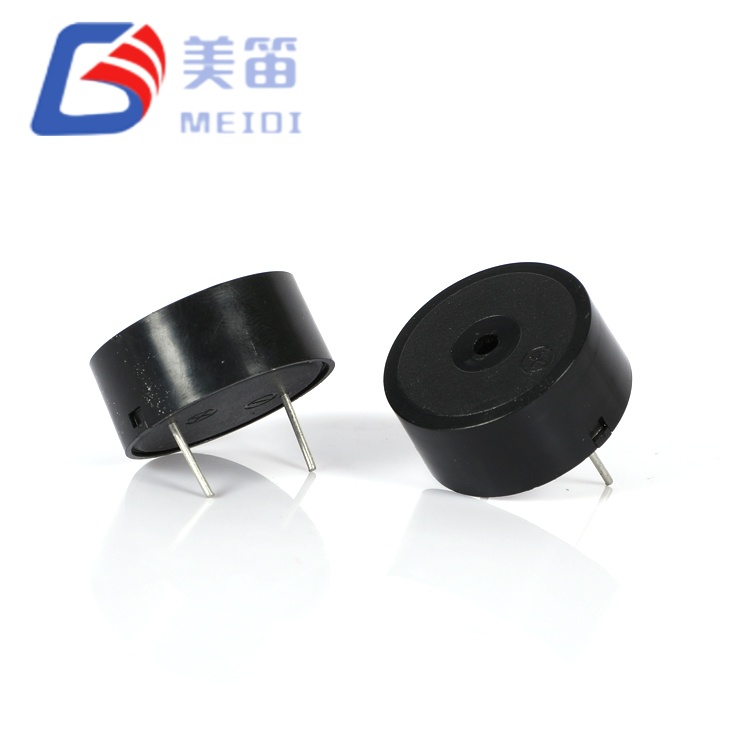

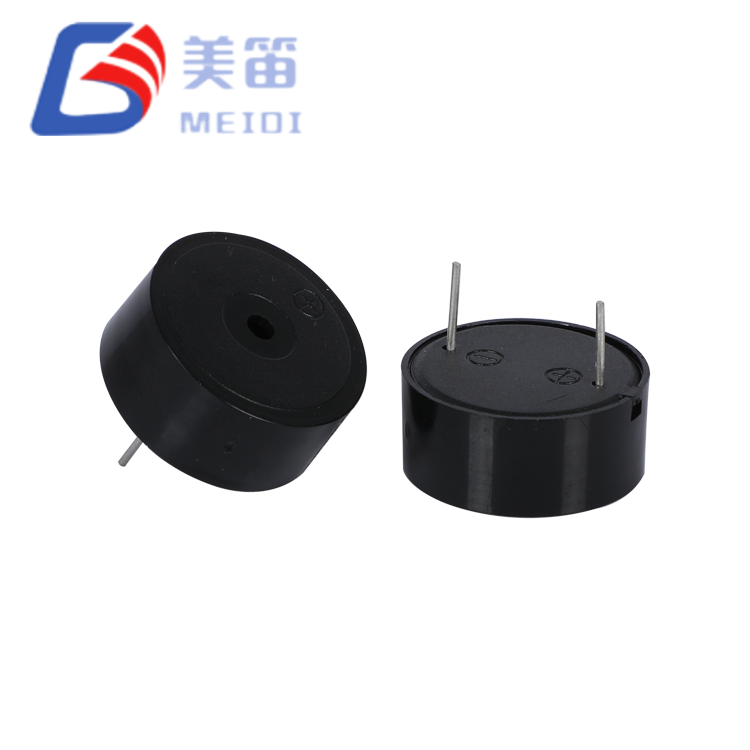

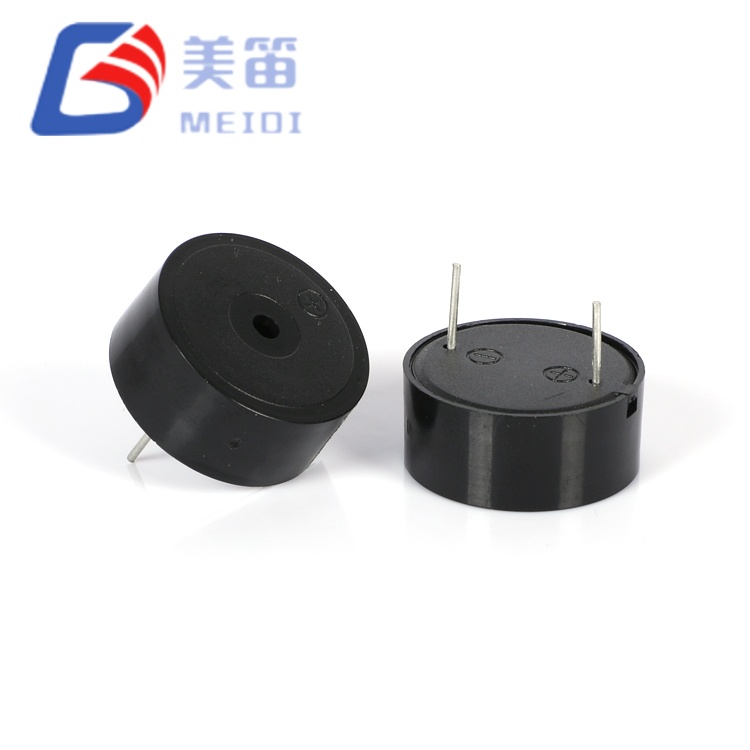

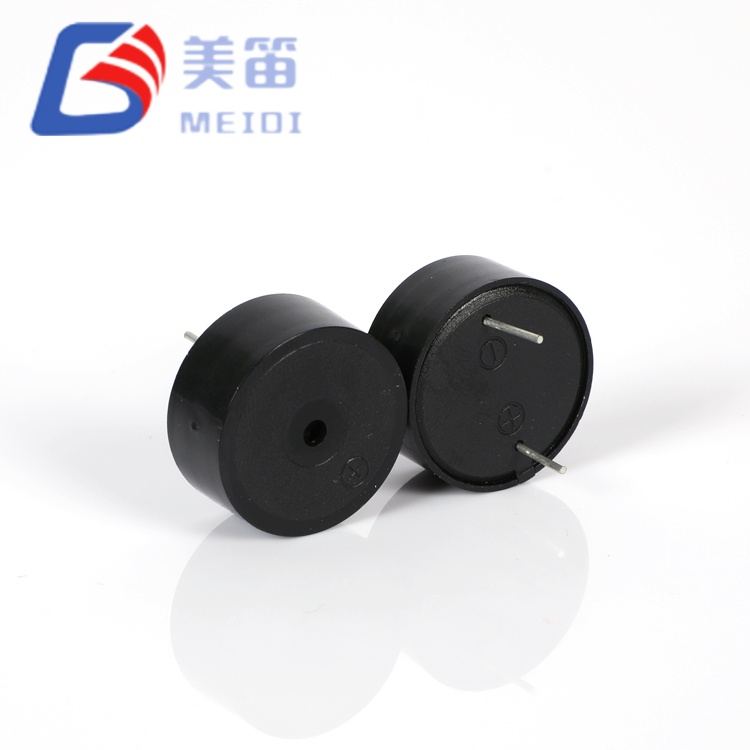

2310E Actieve piëzo-elektrische actieve zoemer

Hoogspanningspiëzo actieve akoestische module voor industriële busintegratie:

Native 12VDC-werking met een overlevingsbereik van 3–24V – omvat auto-, industriële en batterij-backup-architecturen zonder spanningsconversie

Ingebouwd oscillatorcircuit - vaste toon van 3500 Hz bij DC-toepassing; nul MCU PWM-bronnen of externe schijfcomponenten vereist

Uitzonderlijke akoestische efficiëntie — monsterbatch meet 91–94 dB, 6–9 dB boven ≥85 dB specificatiedrempel

Ultralaag stroomverbruik van 4 mA bij 12 V - 96% lagere stroombelasting dan elektromagnetische actieve alternatieven met vergelijkbare output

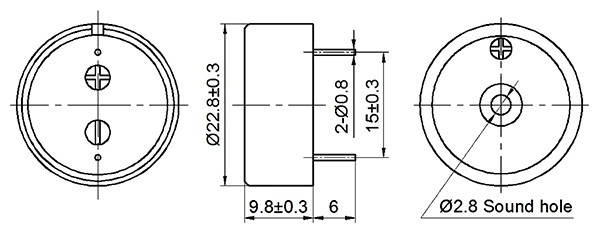

Piëzo-elektrisch membraan met een diameter van 23 mm, draadgeleider en montageoren - flexibele installatie voor paneelmontage en chassistoepassingen

Zwarte ABS-behuizing met 260 ℃ golfsoldeer en 350 ℃ handmatige nabewerkingstolerantie

Typische toepassingen

Industriële PLC- en HMI-alarmmodules – foutindicatie, voltooiing van de cyclus en akoestische noodstopfeedback op 12V/24V-besturingsbussen; nul EMI behoudt de nauwkeurigheid van de analoge sensor

12V-accessoiresystemen voor auto's - veiligheidsgordelwaarschuwingen, deur-op-een-waarschuwingen en geluidssignalen bij het starten van de sleutel; 3V-overleving bij koude krukas zorgt voor betrouwbare activering tijdens het starten van de motor

Uninterruptible Power Supply (UPS) -eenheden - activering in batterijmodus, waarschuwingen over overbelasting en onderhoudswaarschuwingen; 4 mA stroomverbruik behoudt de capaciteit van de reservebatterij

Laadregelaars en omvormers voor zonne-energie – fouttonen voor arrays, waarschuwingen voor het loskoppelen van de batterij en meldingen over belastingafschakeling in 12V/24V off-grid installaties

Landbouw- en bouwmachines – aanwezigheidsalarmen van de machinist en indicatoren voor hydraulische storingen; Bedrijfslimiet van 75 ℃ houdt rekening met de nabijheid van het motorcompartiment

Medische en laboratoriumapparatuur — voltooiing van de sterilisatiecyclus, time-out voor kalibratie en waarschuwingen over foutcondities; piëzo-elektrische constructie elimineert magnetische interferentie met gevoelige instrumentatie

Veelgestelde vragen

1. Heeft de 2310E actieve piëzo-elektrische actieve zoemer een extern oscillator- of microcontroller-aandrijfsignaal nodig?

Nee. De HND-2310E is een volledig onafhankelijke actieve zoemer. Een intern oscillatorcircuit genereert het aandrijfsignaal van 3500 Hz bij het aanleggen van gelijkspanning binnen het bereik van 3–24V. Er zijn geen PWM-uitgang, blokgolfgenerator of timingcomponenten vereist. Sluit eenvoudigweg de positieve draad aan op uw spanningsbron en de negatieve draad op aarde (of schakeltransistor) om een ​​hoorbare output te produceren.

2. Welke invloed heeft het werkbereik van 3–24 V op de geluidsdruk en -stroom bij verschillende spanningen?

De geluidsdruk neemt ongeveer lineair toe met de spanning van 3V tot 12V en bereikt de nominale ≥85 dB bij 12V. Onder 6V kan de output marginaal zijn in luidruchtige omgevingen; boven 12V blijft de SPL bescheiden stijgen, maar het stroomverbruik blijft onder de 4 mA vanwege de piëzo-elektrische capacitieve belasting. Bij 24V beperkt de stroomlimiet van de interne oscillator het aandrijf-IC; SPL is ongeveer 3–4 dB boven de 12V-waarde. Voor consistente prestaties adviseert MEIDI een werkbereik van 9–15V.

3. Kan ik de HND-2310E gebruiken in een 24V industrieel systeem zonder extra componenten?

Ja, direct. Het maximum van 24 V is een continu bedrijfsvermogen en niet slechts een overlevingslimiet. Bij 24VDC blijft het stroomverbruik ≤4 mA en handhaaft de interne oscillator een uitvoer van 3500 Hz. Er is geen serieweerstand, zenerklem of regelaar vereist. Dit onderscheidt de HND-2310E van elektromagnetische actieve zoemers die doorgaans een spanning vereisen die boven hun maximum van 12V of 16V daalt.

4. Wat is de praktische akoestische levensduur bij continu gebruik van 12 V bij 75 ℃?

Verwacht minimaal 5.000 uur bij 12V en +75 ℃ omgevingstemperatuur. Het primaire slijtagemechanisme is piëzo-elektrische keramische depolarisatie onder aanhoudende DC-voorspanning en thermische spanning. Bij intermitterend gebruik (bijvoorbeeld een waarschuwing van 2 seconden elke 60 seconden) wordt de levensduur proportioneel verlengd tot na 50.000 uur. Voor continue alarmtoepassingen in omgevingen met hoge temperaturen raadt MEIDI aan om een ​​werkcyclus van 50% (1 seconde aan, 1 seconde uit) te implementeren om de keramische polarisatie te behouden en de levensduur tot meer dan 15.000 uur te verlengen.

5. Welke montagemogelijkheden biedt de configuratie met draadgeleider en montageoren?

De HND-2310E is voorzien van flexibele aansluitdraden (doorgaans 80–100 mm) met montage-oren geïntegreerd in de ABS-behuizing. Deze configuratie ondersteunt:
Paneelmontage — vastzetten met M2.5- of M3-schroeven via de bevestigingsoren voor alarmindicatoren op het voorpaneel
Chassismontage — bevestigen aan metalen frames of beugels in auto- en machinetoepassingen
PCB-aangrenzende installatie - leid kabels door chassisopeningen naar PCB-aansluitblokken of connectorheaders, waardoor directe PCB-soldeerspanning wordt geëlimineerd
Vrijhangend — kabels met connectoraansluitingen voor modulaire vervanging in bruikbare apparatuur
De montageoren zorgen voor mechanische trekontlasting, onafhankelijk van de elektrische verbindingen, waardoor door trillingen veroorzaakte vermoeidheid wordt verminderd in vergelijking met pinmontages met doorlopende gaten.
