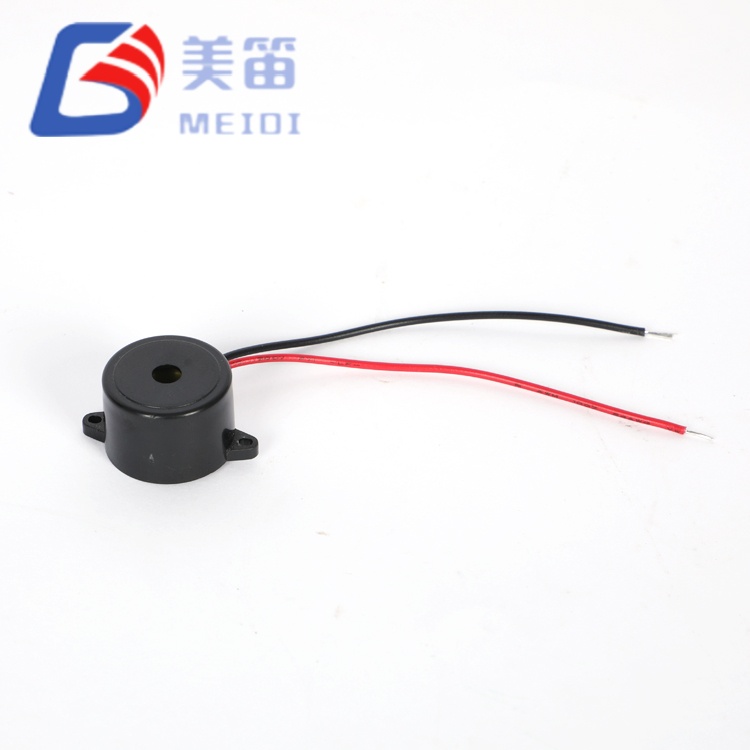

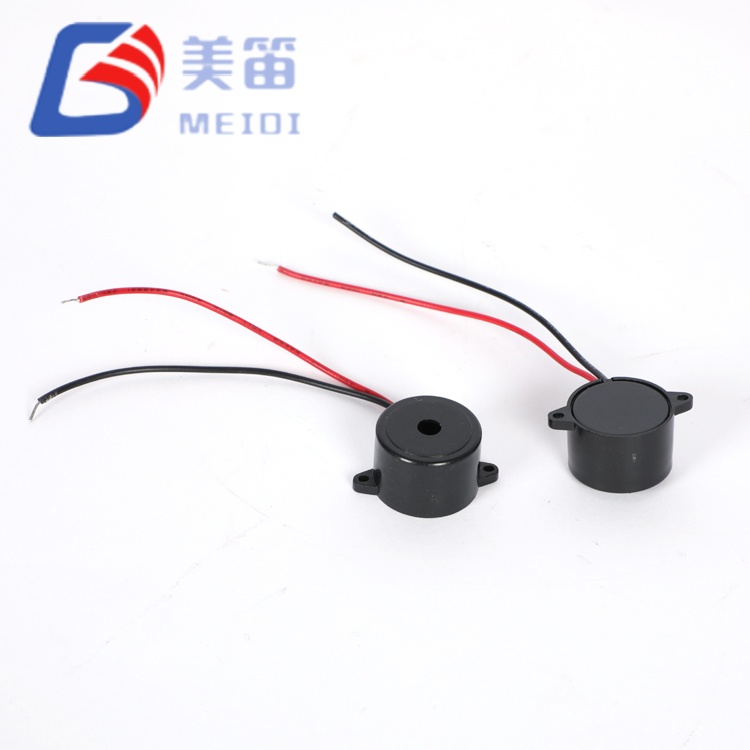

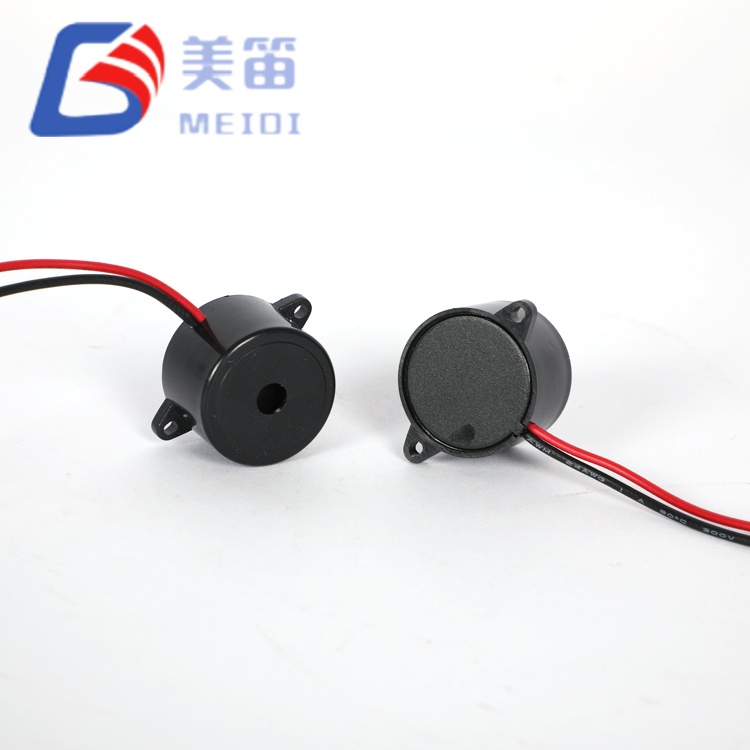

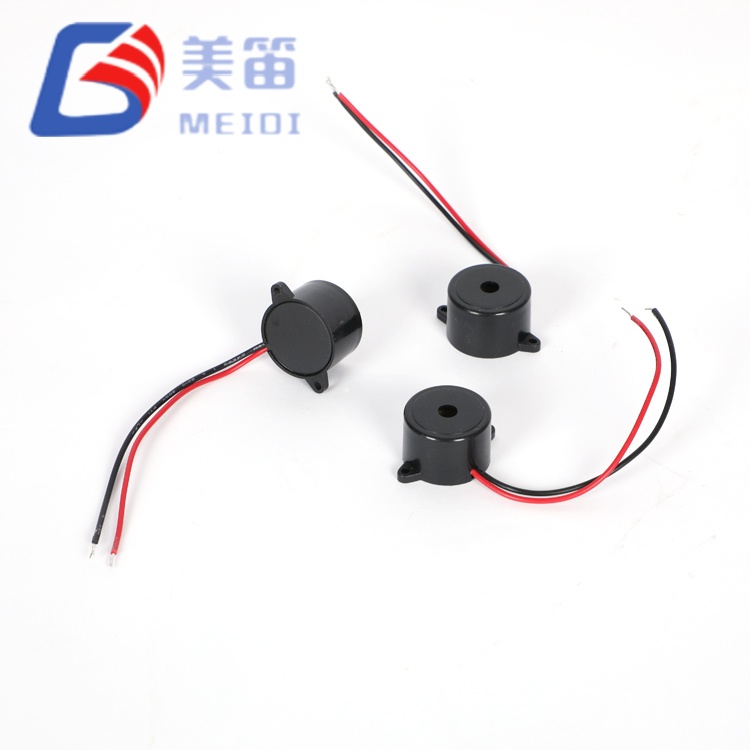

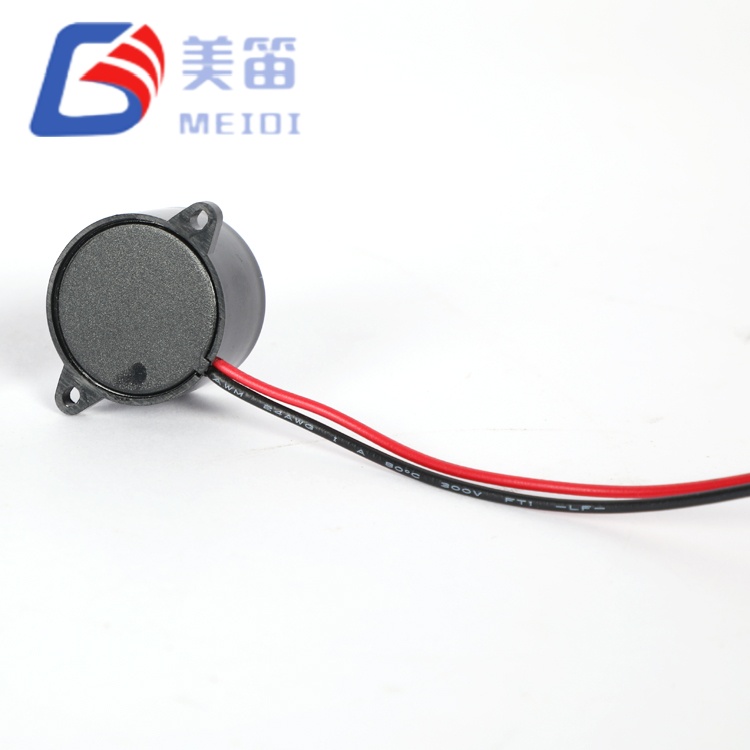

De HND-2316L is de draadconfiguratie van MEIDI's 23 mm actieve zoemerplatform. Het integreert dezelfde akoestische motor en hetzelfde aandrijfcircuit als de 2316 actieve piëzo-elektrische zoemer met draadgeleiders, maar vervangt PCB-pinnen door losse draden, waardoor de geluidsbron kan worden losgekoppeld van de printplaat. De ingebouwde oscillator reageert op elke DC-voeding tussen 3V en 24V en levert een toon van 3000 Hz. Bij de nominale 12VDC bereikt het geluidsdrukniveau minimaal 90 dB gemeten op 10 cm. De ABS-behuizing behoudt de voetafdruk van Φ23×16 mm, en het hele geheel weegt 5 gram. Dit onderdeel wordt gewoonlijk gespecificeerd als de zoemer moet zich achter een frontrooster, in een scharnierende deur of op een afwijkende hoogte bevinden van de hoofdelektronicabehuizing.
Afsluiter voor de bedrading voor plaatsing op afstand, weg van de printplaat
Elektrische en akoestische prestaties identiek aan HND‑2316: ≥90 dB, 3000 Hz
Ingebouwd aandrijfcircuit — 12 VDC nominaal, 3–24 VDC bedrijfsbereik
Zwarte ABS-behuizing, Φ23×16 mm, 5 g
MEIDI produceert de 2316 actieve piëzo-elektrische zoemer met draadkabels in de fabriek in Jiangsu, waar de montagevolgorde omvat piëzo-keramische binding, PCB-invoeging, behuizingssluiting en een speciale stap van het solderen van looddraden. Voorgestripte draden worden met de hand gesoldeerd of met weerstandsgesoldeerd naar de zoemerterminals onder bewaakte temperatuur en verblijftijd. Een trektest is dat wel aangebracht op een monster van elke partij om de mechanische integriteit te verifiëren. Volgende draad opzetstuk is iedere unit akoestisch afgeschermd: SPL, frequentie en stroomsterkte gemeten bij 12Vp‑p, 3000 Hz met behulp van een geautomatiseerd teststation. Doorvoersnelheid en SPL-distributie worden geregistreerd voor batchtraceerbaarheid.
Dezelfde betrouwbaarheidssuite met zeven items die wordt gebruikt voor de HND-2316 (vochtigheid, hoge temperatuur opslag, opslag bij lage temperatuur, thermische cycli, vallen, trillingen, hittebestendigheid van soldeer) wordt toegepast op HND‑2316L-monsters. Testresultaten zijn beschikbaar voor klanten die dit nodig hebben kwalificatiegegevens als onderdeel van hun componentgoedkeuringsproces.
| Parameter | Waarde | Testomstandigheden / opmerkingen |
| Producttype | Piëzo-elektrische actieve zoemer met voedingsdraden | — |
| Nominale spanning | 12 V DC | — |
| Bedrijfsspanning | 3–24 V DC | — |
| Resonante frequentie | 3000 ± 500 Hz | — |
| Geluidsuitvoer op 10 cm | ≥90 dB | 3000 Hz blokgolf, 12 Vp-p |
| Huidig verbruik | ≤10 mA | 3000 Hz blokgolf, 12 Vp-p; parametertabel ≤10mA; De kop van het testrapport kan verwijzen naar ≤15mA — zie de samenvatting van het testrapport |
| Bedrijfstemperatuur | -20 ℃ ~ +80 ℃ | Continu |
| Opslagtemperatuur | -30 ℃ ~ +85 ℃ | Niet operationeel |

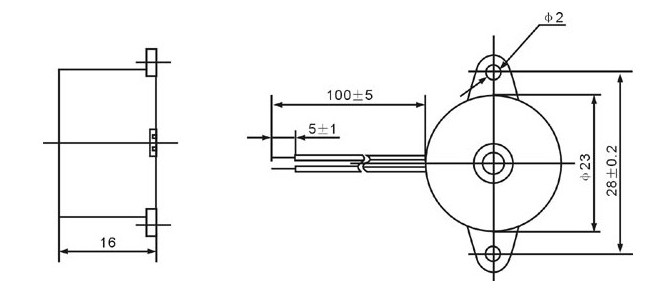

| Afmetingen (diameter × H) | Φ23 ± 0,5 × 16 ± 0,3 mm | Alleen lichaam; tekentolerantie ±0,5 mm tenzij gespecificeerd |
| Gewicht | 5 gram | — |
| Behuizingsmateriaal | Zwart ABS | — |
| Capaciteit | 12 ± 40% nF | Referentiewaarde per specificatiekop; niet per monster geverifieerd |
| Verbindingstype | Looddraden | Handmatig solderen aan leads |
Omdat de 2316 actieve piëzo-elektrische zoemer met draadkabel niet wordt beperkt door een PCB-voetafdruk, hebben ontwerpers de vrijheid om plaats de zoemer voor maximale hoorbaarheid of om in onregelmatige behuizingsgeometrieën te passen. Een aantal praktijken helpen de betrouwbaarheid op lange termijn te behouden:
Draadankerpunten:Leid de kabels binnen de hostbehuizing naar a vast aansluitblok of gebruik een kabelbinder die op een afstand van 20-30 mm van de afstand is gemonteerd zoemer lichaam. Dit isoleert de gesoldeerde verbindingen tegen trillingen en onbedoeld trekken.
Overwegingen voor de lengte van de lead:Er worden standaard draadlengtes aangeboden; langer aangepaste opties kunnen worden geleverd. Houd bij het specificeren van uitgebreide leads rekening met de toegevoegde serieweerstand en het verwaarloosbare effect ervan op de piëzo-ingang met hoge impedantie, maar ook het potentieel voor uitgestraalde EMI van de interne oscillator van de zoemer. EEN een twisted-pair-opstelling of een kleine ferrietkraal kunnen dit in gevoelige circuits verzachten.
Akoestiek van de behuizing:Als de zoemer achter een geperforeerd paneel wordt geplaatst of rooster, zorg ervoor dat de open ruimte minimaal gelijk is aan de diameter van de geluidspoort. Een ernstig beperkte opening kan de SPL met enkele decibel verzwakken.
Handmatig solderen aan leads:IJzertemperatuur van 350 ± 10 ℃ gedurende 2–5 seconden wordt aanbevolen, waarbij warmte voornamelijk op de draad wordt toegepast. Vermijd het optillen of buigen van de draad bij de uitgang van de behuizing tijdens het hanteren.
Apparatuurpanelen waarbij de zoemer op de voorkant is gemonteerd en is aangesloten op een De besturingskaart bevindt zich dieper in het chassis.
Beveiligingsdetectoren die op een bepaalde hoogte een hoorbaar alarm vereisen, gescheiden van de sensorelektronica.
Industriële machines met gedistribueerde alarmpunten, allemaal verbonden via kabelboom naar één enkele logische controller.
Add-ons voor de aftermarket voor de automobielsector (parkeersensorsets, dodehoekindicatoren) waar de zoemer wordt in een bestaand 12V-circuit gesplitst.
Retrofitprojecten waarbij een defecte zoemer op een printplaat wordt vervangen door een equivalent met draadkabel wanneer het herwerken van het bord onpraktisch is.

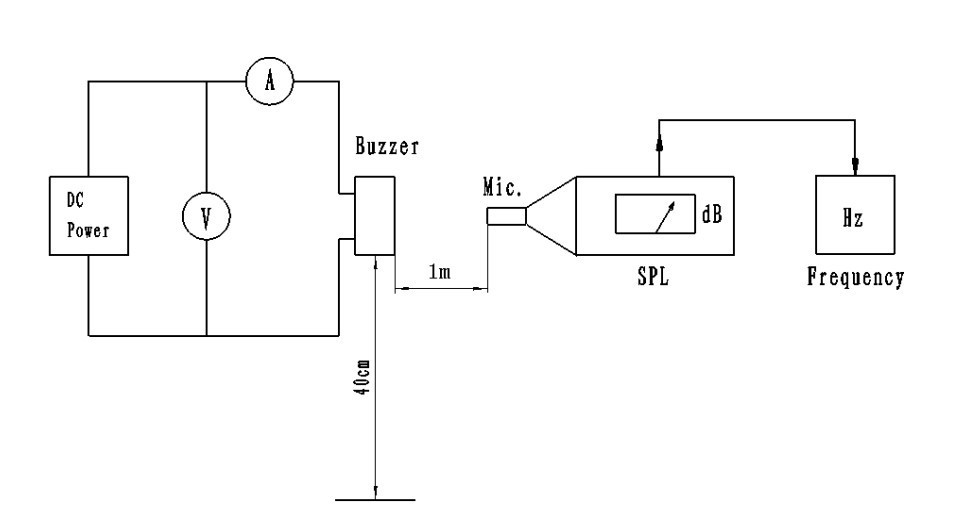

De 2316 actieve piëzo-elektrische zoemer met draadkabels volgt hetzelfde akoestische testprotocol als de HND‑2316: 12Vp‑p vierkant golf bij 3000 Hz, gemeten op 10 cm. Voorbeeldgegevens bevestigen SPL ≥90dB en frequentie binnen 3000 ± 500 Hz. Sommige kopteksten van testrapporten vermelden een stroomlimiet van ≤15mA verschilt van de ≤10mA-waarde in de parametertabel. In de praktijk gemeten stroom waarden liggen consequent ruim onder beide grenzen. Voor de testdocumentatie die overeenkomt met een specifieke leveringspartij, neem dan contact op met MEIDI.
Conclusie: PAS. Uiterlijk, polariteit en draadbevestiging voldoen aan de acceptatienormen.
1. Pas alleen gelijkspanning toe binnen het 3-24V-venster. Transiënten buiten dit bereik kan het oscillator-IC beschadigen.
2. De behuizing is open en niet ontworpen om het binnendringen van vloeistoffen te weerstaan. Houd het geluid port droog en vrij van vloeimiddelresten.
3. In omgevingen met corrosieve gassen (ammoniak, zwavelverbindingen) plaatst u de zoemer in een beschermd compartiment of breng alleen een conforme coating aan op de eindgebied, waarbij het akoestische diafragma wordt vermeden.
4. SPL is aanbodafhankelijk. Controleer of de stuurspanning en de beschikbare stroom aanwezig zijn voldoe aan de eisen van de zoemer onder belasting.
5. Blokkeer de geluidspoort niet. Zelfs een gedeeltelijke afdekking kan de opbrengst verminderen 3–6dB en verschuif de resonantiepiek.
6. Verzegeld bewaren met droogmiddel. Vochtabsorptie kan de draaddraden oxideren en vermindert de soldeerbaarheid.
7. Zet de draden na installatie vast met een trekontlasting. Onbeperkte draden kan mechanische schokken op de soldeerverbindingen overbrengen en uiteindelijk leiden tot intermitterend contact.
Vraag 1: Is de HND‑2316L elektrisch identiek aan de HND‑2316?
Ja. Beide delen dezelfde nominale spanning, werkbereik, frequentie, SPL en huidige specificaties. Het enige verschil is de stijl van de aansluiting: aansluitdraden versus doorlopende pinnen.
Vraag 2: Kan ik de HND‑2316L verkrijgen met aangepaste draadlengtes of connectoruiteinden?
Aangepaste kabellengtes, draaddiktes en connectoraansluitingen zijn beschikbaar. Typische minimale bestelhoeveelheden zijn van toepassing. Neem contact op met MEIDI met uw exacte gegevens vereisten voor een haalbaarheidsantwoord.
Vraag 3: Het testrapport geeft soms ≤15mA aan. Welke stroomlimiet moet ik gebruiken?
In de productparametertabel staat ≤10mA, en de werkelijke monstermetingen zijn dat ook doorgaans rond de 5 mA. Het getal ≤15mA in sommige rapportkoppen is een documentatie inconsistentie. Voor uw specifieke bestelling geldt de ≤10mA-waarde, tenzij anders bevestigd door MEIDI.
Vraag 4: Wat is de maximale afstand waarop ik de zoemer kan plaatsen vanaf het aandrijfcircuit?
Er is geen strikte functionele limiet voor korte runs. Voor draadlengtes groter dan Houd bij een afstand van ongeveer 1 meter rekening met de spanningsval in de draad (verwaarloosbaar vanwege het lage niveau van de zoemer). stroom) en de mogelijkheid van uitgestraalde EMI. Een twisted pair of ferrietkraal wordt aanbevolen voor lange kabeltrajecten in geluidsgevoelige systemen.
Vraag 5: Zijn de geleidingsdraden geschikt voor geautomatiseerd krimpen of IDC-afsluiting?
De standaarddraad maakt gebruik van gestrande geleiders die met de juiste kabel kunnen worden gekrompen terminals. Isolatieverdringingsaansluiting (IDC) wordt niet aanbevolen vanwege de draaddikte en het isolatietype. Neem contact op met MEIDI voor een draadspecificatieblad.
V6: Kan de HND‑2316L buitenshuis worden gebruikt?
Het bereik van de bedrijfstemperatuur maakt gebruik buitenshuis in gematigde klimaten mogelijk de behuizing is niet weerbestendig. Directe blootstelling aan regen, stof of condensatie vochtigheid moet worden vermeden. Voor installaties buitenshuis plaatst u de zoemer binnen een geventileerde, waterbestendige behuizing.
Voor het ontvangen van volledige datasheets, draadconfiguratietekeningen of betrouwbaarheidstests rapporten voor de HND‑2316L, neem contact op met MEIDI met uw projectgegevens. Technische ondersteuning reageert doorgaans binnen één werkdag.
