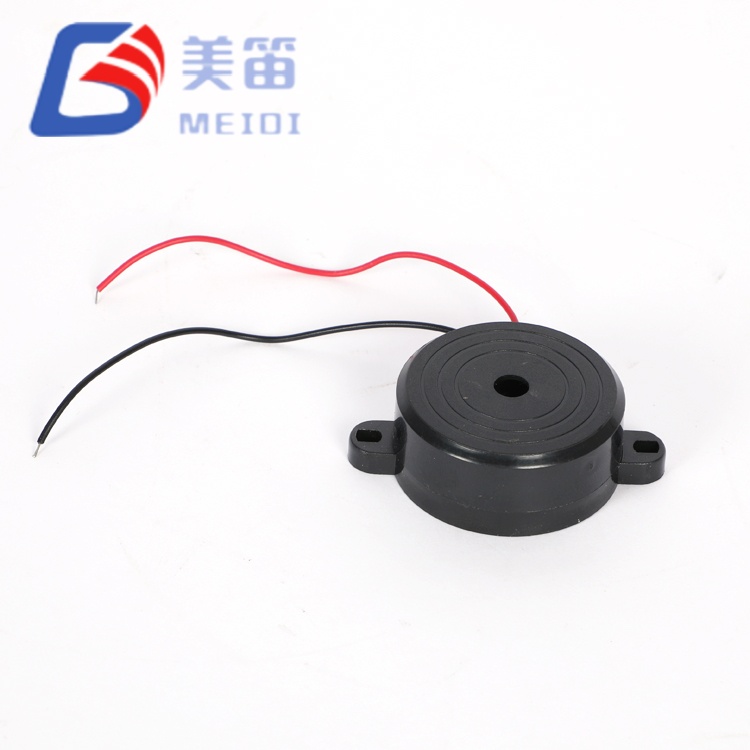

4218 Actieve piëzo-elektrische zoemer

De HND-4218 is een actieve piëzo-elektrische zoemer met een diameter van 42 mm en een ingebouwd oscillatiecircuit. gehuisvest in een zwarte ABS-behuizing. Direct een gelijkspanning binnen het bereik van 3V tot 24V toepassen genereert een nominaal hoorbare toon van 2800 Hz, waardoor er geen externe signaalbron nodig is. Het grotere stralingsoppervlak, vergeleken met zoemers van de klasse 23 mm, draagt bij aan een geluidsdruk niveau van minimaal 90 dB op 10 cm onder nominale rijomstandigheden. Dit doorlopende onderdeel is dat wel vaak geselecteerd voor industriële bedieningspanelen, waarschuwingsindicatoren voor auto's, medische apparatuur waarschuwingen en alarmsignalen van beveiligingssystemen waarbij een luide, consistente toon vereist is.

Ingebouwd oscillatiecircuit: direct aangelegde gelijkspanning produceert een hoorbaar uitgangssignaal

12 VDC nominaal, 3–24 VDC bedrijfsbereik

8 mA stroomverbruik per specificatie

2800 ± 500 Hz resonantiefrequentie

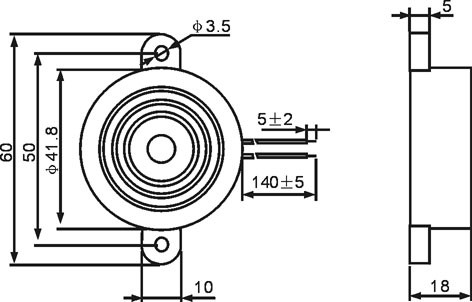

42 × 18 mm ABS-behuizing, montage door gaten

Belangrijkste kenmerken

Geïntegreerd aandrijfcircuit - accepteert gelijkspanning direct en voert zonder een toon van 2800 Hz uit externe oscillatorcomponenten

42 mm diafragma in een stijve ABS-behuizing — biedt een groter effectief stralingsoppervlak dan typische zoemers van 23 mm, die een hogere geluidsuitvoer ondersteunen bij open montage

Groot voedingsbereik — werkt van 3 V tot 24 V DC, geschikt voor zowel batterijgevoede als industriële spanningsrailontwerpen

Compatibel met golfsolderen (260°C) en handmatig solderen (350°C), tot 2–3 thermische cycli per specificatie

Typische toepassingen

Industriële bedieningspanelen en machinestatusindicatoren

Hoorbare waarschuwingen voor auto's (veiligheidsgordelherinneringen, waarschuwingen voor parkeersensoren)

Alarmen voor medische apparatuur (patiëntmonitors, infuuspompen)

Beveiligingssysteemaankondigers en brandalarmsirenes

Foutindicatoren voor ononderbroken voeding (UPS).

Openbare informatiedisplays en geluidssignalen van kiosken

Voorzorgsmaatregelen

1. Gebruik uitsluitend binnen het bereik van 3–24 VDC. Spanningen buiten dit bereik kunnen de binnenkant beschadigen oscillator- of piëzo-element.

2. Deze zoemer is niet verzegeld. Vermijd het binnendringen van water, vloeimiddelresten of lijm via het geluid poort, die de frequentie kan veranderen en de output kan verminderen.

3. Langdurige blootstelling aan corrosieve gassen (bijv. H₂S, SO₂) of hoge luchtvochtigheid kan de messing substraat- en elektrodeaansluitingen.

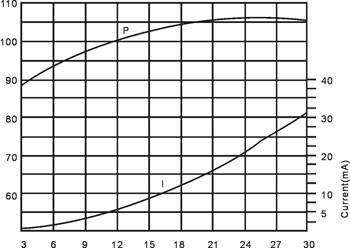

4. Het geluidsdrukniveau is afhankelijk van de voedingsspanning en het stroomvermogen van de bron. Controleer dat uw aandrijfcircuit kan onder belasting voldoende stroom leveren.

5. Houd de voorste akoestische poort vrij van obstakels. Zelfs een gedeeltelijke blokkering zal de SPL verminderen en verschuif de waargenomen frequentie.

6. Bewaar in de originele, gedroogde verpakking om vochtopname en pinoxidatie te voorkomen vóór het solderen.

Veelgestelde vragen

1. Heeft de HND-4218 een extern oscillatorcircuit nodig?

Nee. De 4218 actieve piëzo-elektrische zoemer is een actieve piëzo-elektrische zoemer met een ingebouwd oscillatiecircuit. Het aanleggen van een gelijkspanning binnen het nominale bereik produceert direct een hoorbare toon van 2800 Hz.

2. Wat is de minimale spanning waarbij de zoemer betrouwbaar werkt?

Het gespecificeerde bedrijfsspanningsbereik is 3VDC tot 24VDC. Het apparaat werkt op 3VDC; het geluidsdrukniveau neemt echter toe met de aangelegde spanning. Voor prestaties bij laagspanning curven, neem contact op met MEIDI voor toepassingskarakteriseringsgegevens.

3. Kan deze zoemer buiten of in omgevingen met een hoge luchtvochtigheid worden gebruikt?

De HND-4218 heeft een open structuur en is niet ontworpen voor waterdichtheid of hoge luchtvochtigheid toepassingen. Blootstelling aan vocht, condensatie of corrosieve atmosferen kan dit veroorzaken prestatieafwijking. Voor milieubeschermde installaties dient u de toepassingsnotities te raadplegen of raadpleeg MEIDI voor alternatieve afdichtingsopties.

4. Welke soldeermethode wordt aanbevolen voor deze through-hole zoemer?

Golfsolderen bij 260°C gedurende 4–6 seconden is de aanbevolen methode voor volumeproductie. Handmatig solderen bij 350 °C gedurende 2–5 seconden is ook acceptabel. Beperk thermische blootstelling aan 2–3 cycli zoals gespecificeerd om vervorming van de behuizing te voorkomen.

5. Is de uitgangsfrequentie vast, of varieert deze met de spanning?

De interne oscillator handhaaft een stabiele frequentie nabij 2800 Hz tijdens de werking spanningsbereik. Hoewel de SPL varieert met de spanning en belasting, is de frequentieverschuiving minimaal binnen het opgegeven leveringsbereik.

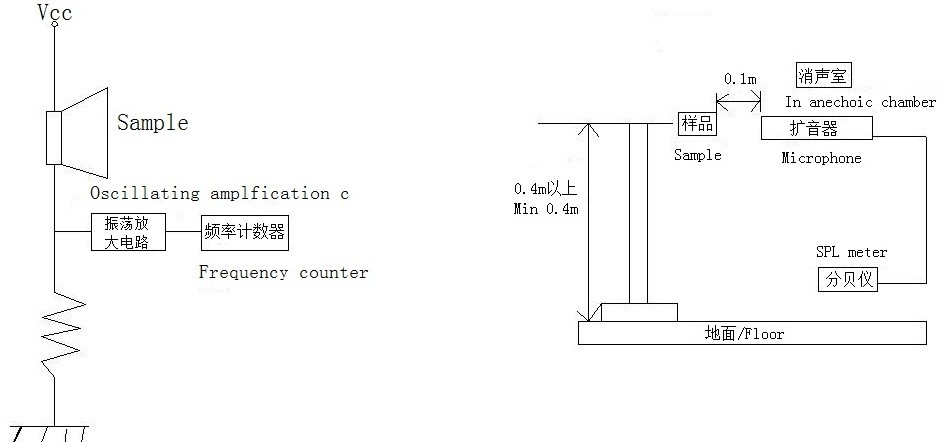

6. Waarom gebruikt het testprotocol een blokgolf van 12Vp-p voor een actieve zoemer?

De 12Vp-p blokgolf bij 2800 Hz is de standaard karakteriseringsvoorwaarde hiervoor consistentie van de specificatie. De HND-4218 is geschikt voor 12VDC-werking met interne voeding rijden; DC-prestatiegegevens zijn op aanvraag beschikbaar.

Technisch onderzoek

Om de volledige datasheet, mechanische tekeningen, SPL-frequentieresponscurves aan te vragen, of betrouwbaarheidstestgegevens voor de HND‑4218, neem contact op met MEIDI met uw aanvraag vereisten. Technische ondersteuning reageert doorgaans binnen één werkdag.
