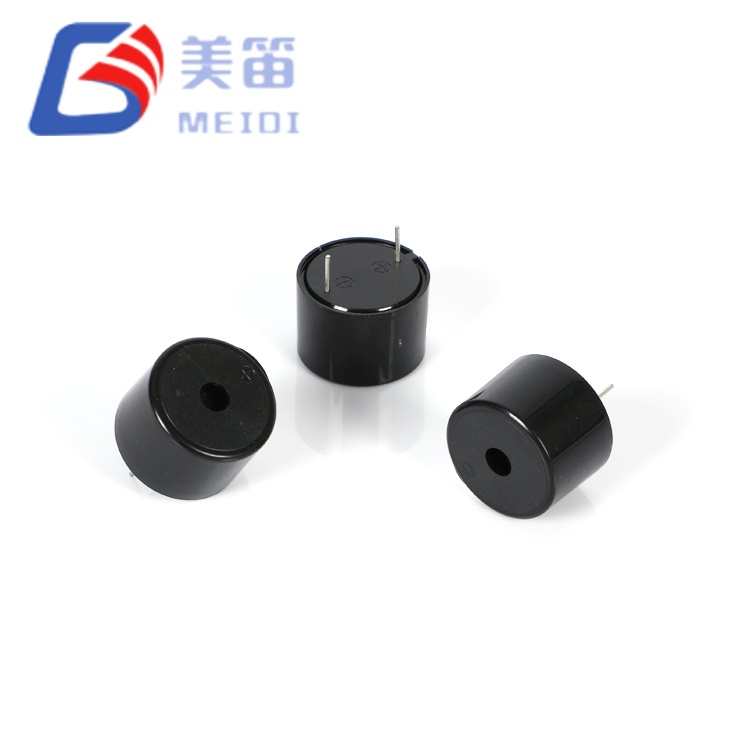

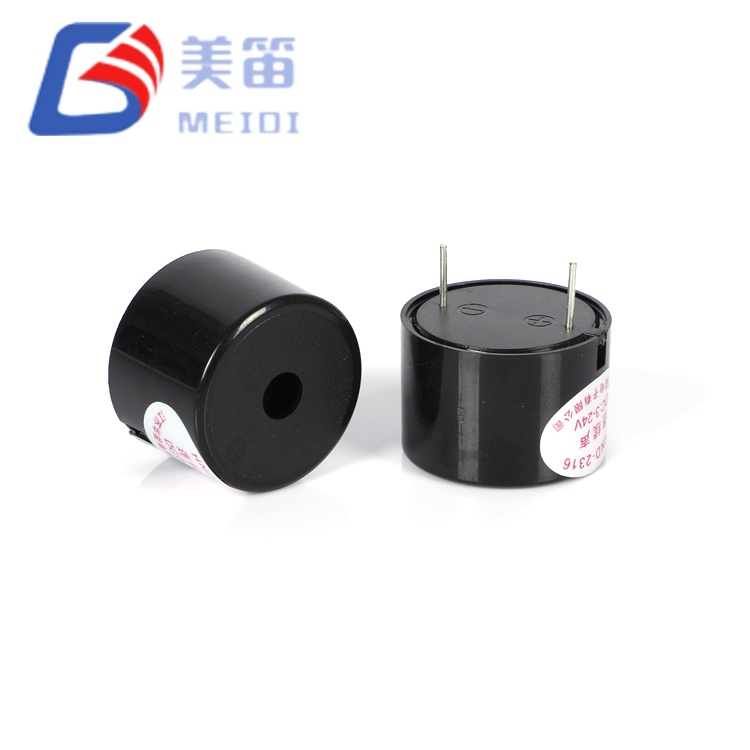

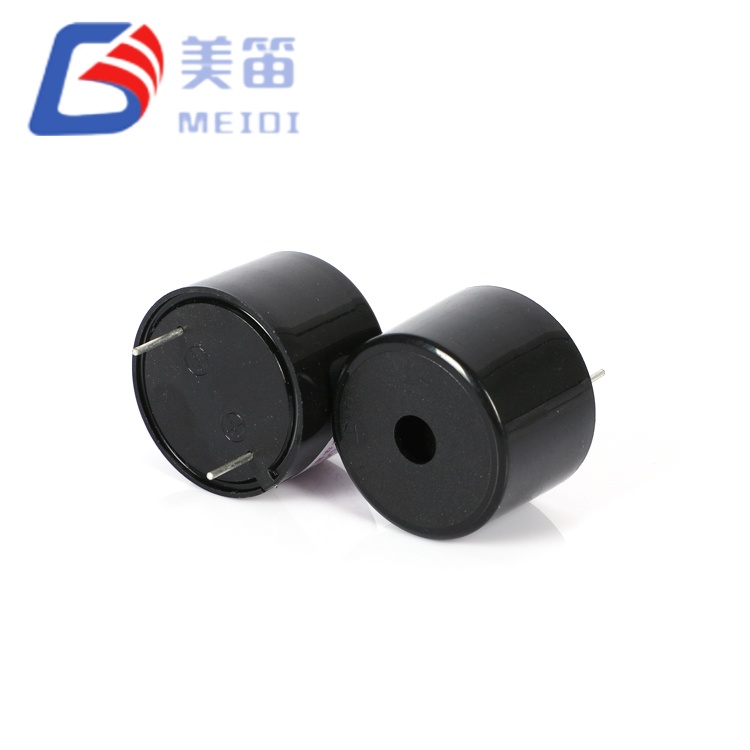

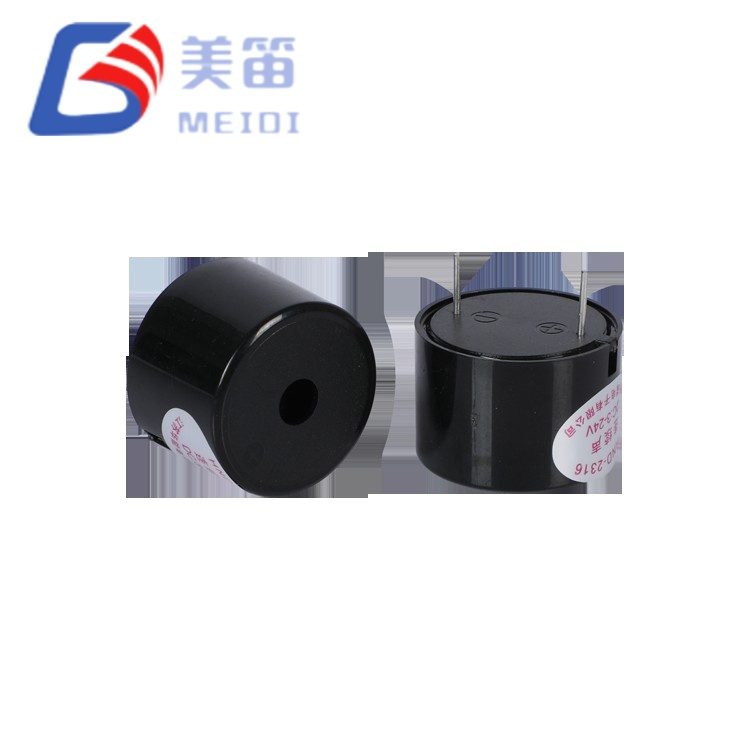

Voor apparatuur die al over een DC-voedingsrail beschikt, biedt de 2316 actieve piëzo-elektrische zoemer een op zichzelf staande hoorbare waarschuwingsoplossing waarvoor geen externe audiodriver of signaalgenerator nodig is. In de zwarte ABS-behuizing – 23 mm in diameter en 16 mm hoog – is een piëzo-diafragma van Φ23 mm gecombineerd met een ingebouwd oscillatiecircuit. Het toepassen van een spanning tussen 3V en 24V DC produceert onmiddellijk een toon gecentreerd op 3000Hz. Bij voeding op de nominale 12VDC bereikt het geluidsdrukniveau minimaal 90 dB op een afstand van 10 cm, terwijl het stroomverbruik onder de 10 mA blijft. De unit weegt 5 gram en wordt geïnstalleerd via standaard doorlopende pinnen, waardoor hij eenvoudig te integreren is in golfgesoldeerde of met de hand geassembleerde platen.
Ingebouwde oscillatie — DC-spanning produceert direct een toon van 3000 Hz
12 VDC nominaal, 3–24 VDC bedrijfsbereik
≥90 dB SPL op 10 cm, ≤10 mA verbruik onder gespecificeerde testomstandigheden
Φ23,0×16,0 mm pakket met doorlopende gaten, 5 g
Continue werking van -20℃ tot +80℃
Het interne circuit van de 2316 actieve piëzo-elektrische zoemer is een zelfoscillerende topologie die de piëzo-elektrisch diafragma bij zijn mechanische resonantie. De ontwerper hoeft dat alleen maar te doen zorgen voor een gelijkspanning binnen 3–24 V; de ingebouwde IC zorgt voor de frequentieopwekking en golfvormvorming aandrijven. Hierdoor is er geen externe klokbron meer nodig en vereenvoudigt de PCB-lay-out.
Het stroomverbruik is gespecificeerd op ≤10 mA, gemeten met een blokgolf van 12 Vp-p bij 3000 Hz, en het werkelijke verbruik bij gelijkstroombedrijf valt doorgaans onder de 6 mA, zoals weergegeven in het testrapport. De ruime voedingstolerantie is geschikt voor het verval van de accuspanning, ongereguleerde adapters en industriële busfluctuaties zonder de toon te beïnvloeden stabiliteit.
Voor het solderen zijn zowel golf- (260℃, 4–6s) als handmatige (350℃, 2–5s) methoden beschikbaar. compatibel, met een maximum van 2–3 thermische cycli. De aanbevolen speling tussen de behuizing en het soldeerbad zijn 2,0 mm.
| Parameter | Waarde | Testomstandigheden / opmerkingen |
| Producttype | Piëzo-elektrische actieve zoemer | — |
| Nominale spanning | 12 V DC | — |
| Bedrijfsspanning | 3–24 V DC | — |
| Resonante frequentie | 3000 ± 500 Hz | — |
| Geluidsuitvoer op 10 cm | ≥90 dB | 3000 Hz blokgolf, 12 Vp-p |
| Huidig verbruik | ≤10 mA | 3000 Hz blokgolf, 12 Vp-p; specificatie ≤10mA; De kop van het testrapport kan ≤15mA vermelden — zie Testrapport |
| Bedrijfstemperatuur | -20 ℃ ~ +80 ℃ | Continu |
| Opslagtemperatuur | -30 ℃ ~ +85 ℃ | Niet operationeel |

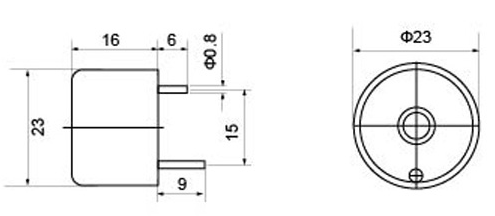

| Afmetingen (diameter × H) | Φ23 ± 0,5 × 16 ± 0,3 mm | Alleen lichaam; tekentolerantie ±0,5 mm tenzij gespecificeerd |
| Gewicht | 5 gram | — |
| Behuizingsmateriaal | Zwart ABS | — |
| Capaciteit | 12 ± 40% nF | Referentiewaarde per specificatiekop; niet per monster geverifieerd |
| Montagetype | Doorgaand gat | Golf / Handmatig soldeer |
Van elke productiepartij van de HND‑2316 wordt een monster genomen voor de volgende zeven artikelen betrouwbaarheidsvolgorde. De voorwaarden maken deel uit van het ISO9001-kwaliteitsplan van MEIDI en zijn ontworpen om de omgevingsstress weer te geven die optreedt tijdens het transport, opslag en bediening.
| Testitem | Voorwaarde | Acceptatiecriteria |
| Vochtigheid | 50 ± 5 ℃, 90–95% RH, 48 uur | Aan alle specificaties voldaan na herstel |
| Hoge temperatuur | +80 ± 2 ℃, 48 uur | Aan alle specificaties voldaan na herstel |
| Lage temperatuur | -30 ± 2 ℃, 48 uur | Aan alle specificaties voldaan na herstel |
| Temperatuur fietsen | -30 ℃ ↔ +80 ℃, 30 min verblijftijd, 5 cycli | Aan alle specificaties voldaan na herstel |
| Druppel | 75 cm tot 10 mm hardhout, 3 druppels | Uiterlijk en elektrische prestaties geverifieerd |
| Trillingen | 10–55 Hz, 1,0 mm enkele amplitude, XYZ-assen, 0,5 uur totaal | Geen mechanische of elektrische degradatie |
| Hittebestendigheid van soldeer | 250 ± 5 ℃, 10 ± 0,5 s, 2,0 mm afstand tussen lichaam en soldeer | Afmetingen en prestaties voldoen aan de specificaties |
De 2316 actieve piëzo-elektrische zoemer wordt gebouwd in de productielocatie van MEIDI in Jiangsu, waar geautomatiseerde lijnen omgaan met piëzo-elementverlijming, PCB-assemblage, behuizingssluiting en uiteindelijke akoestiek testen. Elke unit doorstaat een end-of-line-controle waarbij de SPL, frequentie en frequentie worden geregistreerd stroom bij 12Vp‑p, 3000 Hz. De gegevens worden geregistreerd voor traceerbaarheid. Controles tijdens het proces omvatten verificatie van binnenkomend materiaal en soldeerverbindingen inspectie en periodieke betrouwbaarheidsbemonstering volgens het protocol hierboven beschreven.
Met meer dan tien jaar ervaring in de productie van zoemers, onderhoudt MEIDI een capaciteit van meer dan 50 miljoen eenheden per maand over zijn productlijnen heen, ondersteund door interne matrijzenbouw en keramische verwerking. Deze verticaal integratie zorgt voor een stabiele levering en consistente batchkwaliteit klanten die zowel prototypehoeveelheden als grote leveringen nodig hebben.
Machinestatuspanelen met gelijkstroomvoeding in fabrieken, werkend op een 12V- of 24V-bus.
Medische apparaten zoals patiëntmonitors of infuuspompen, waar een eenvoudige DC-waarschuwingstoon is vereist zonder extra signaallijnen.
Toetsenborden voor beveiligingsalarmen en toegangscontrollers met doorlopende printplaatmontage.
Cabine-indicatoren in auto's (geluid bij openen deur, waarschuwing veiligheidsgordel) gevoed door een 12V batterijrail.
Draagbare testinstrumenten die werken op een 3,7 V Li-ion-cel, die gebruik maakt van de breed spanningsbereik om de hoorbaarheid te behouden terwijl de batterij leeg raakt.

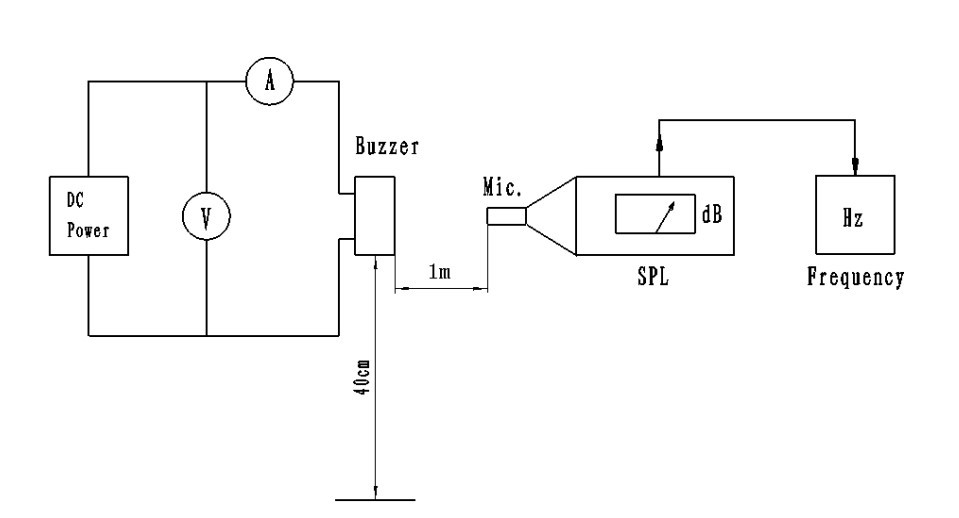

De volgende gegevens uit tien steekproeven werden verzameld met een blokgolf van 12Vp-p bij 3000 Hz. Gemeten SPL-waarden (99–105 dB) overschrijden het minimum van ≥90 dB. Huidig meetwaarden (5,00–5,33 mA) liggen ruim binnen de parameterlimiet ≤10 mA en ook onder het ≤15mA-cijfer waarnaar soms wordt verwezen in de rapportkoppen. Frequentie metingen (3050–3200 Hz) vallen binnen de 3000 ± 500 Hz-specificatie. Afmetingen worden bevestigd volgens toleranties van Φ23×16 mm.
| Steekproef | SPL (dB) | Stroom (mA) | Frequentie (Hz) | Diameter (mm) | Hoogte (mm) |
| 1 | 102 | 5.00 | 3100 | 22.92 | 16.01 |
| 2 | 99 | 5.25 | 3200 | 22.97 | 16.03 |
| 3 | 103 | 5.30 | 3150 | 23.01 | 16.10 |
| 4 | 101 | 5.26 | 3150 | 22.98 | 16.09 |
| 5 | 102 | 5.31 | 3180 | 23.03 | 16.05 |
| 6 | 102 | 5.27 | 3160 | 23.05 | 15.99 |
| 7 | 104 | 5.31 | 3200 | 22.98 | 16.01 |
| 8 | 105 | 5.33 | 3150 | 22.88 | 16.02 |
| 9 | 103 | 5.10 | 3050 | 23.00 | 15.98 |
| 10 | 102 | 5.13 | 3080 | 23.01 | 16.01 |
Conclusie: PAS. Uiterlijk, polariteit en bandrichting zijn conform.
1. Pas alleen gelijkspanning toe binnen een bereik van 3–24 V. Transiënten of omgekeerde polariteit kunnen optreden het interne IC permanent beschadigen.
2. De behuizing is niet afgedicht. Voorkom vloeistoffen, vloeimiddelresten of reiniging oplosmiddelen komen niet in de geluidspoort terecht.
3. Plaats de zoemer in omgevingen met corrosieve gassen (bijv. H₂S, SO₂) in een beschermd compartiment of gebruik alleen een conforme coating op de aansluitingen.
4. De geluidsuitvoer is gevoelig voor voedingsspanning. Controleer of uw stroomrail kan de benodigde stroom leveren, vooral wanneer meerdere zoemers delen dezelfde bron.
5. Blokkeer de akoestische opening niet. Zelfs een gedeeltelijke obstructie kan verminderen SPL met enkele decibel en verschuif de frequentie.
6. Bewaar het in afgesloten zakken met droogmiddel tot de montage. Vocht kan oxideren pinnen en beïnvloeden de soldeerbaarheid.
1. Heeft de HND‑2316 een extern signaal nodig om geluid te produceren?
Nee. De ingebouwde oscillator genereert de toon van 3000 Hz zodra er gelijkspanning is wordt toegepast. Er is geen microcontroller, timer-IC of PWM-signaal nodig.
2. Waarom gebruikt het testrapport een blokgolf als de zoemer op gelijkstroom werkt?
De 12Vp-p blokgolf is een karakteriseringsstandaard die wordt gebruikt om de akoestiek te verifiëren prestaties onder gecontroleerde elektrische omstandigheden. Onder DC-voeding, de interne circuit produceert een soortgelijke aandrijfgolfvorm. Neem voor SPL-gegevens van de DC-aandrijving contact op met MEIDI.
3. De specificatie vermeldt ≤10mA, maar de kop van het testrapport vermeldt dit soms ≤15mA. Welke waarde is van toepassing?
≤10mA van de productparametertabel is de primaire specificatie. De ≤15mA Het cijfer in sommige kopteksten van testrapporten is een inconsistentie in de documentatie. Werkelijk monstermetingen (doorgaans rond 5 mA) bevestigen de ondergrens. MEIDI kan een specificatietoelichting bij uw bestelling geven.
4. Kan ik de HND‑2316 gebruiken met een microcontrollervoeding van 3,3 V?

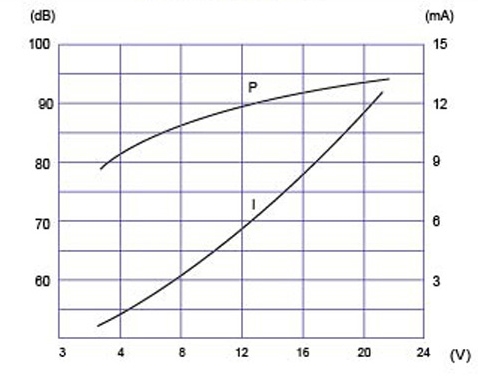

Ja, zolang de 3,3V-rail zich binnen het 3-24V-bereik bevindt en dat kan bron van de benodigde stroom. SPL zal lager zijn dan bij 12V; Neem contact op met MEIDI voor karakteriseringscurven spanning versus SPL.
5. Welk soldeerprofiel wordt aanbevolen voor golfsolderen?
Golfsolderen bij 260 ± 5 ℃ gedurende 4–6 seconden, met de behuizing minimaal behouden 2,0 mm van de soldeergolf. Er zijn maximaal 2 à 3 passen toegestaan. Handmatig solderen bij 350℃ gedurende 2–5s is ook acceptabel.
6. Is de HND‑2316 geschikt voor gebruik buitenshuis?
Het bereik van de bedrijfstemperatuur ondersteunt milde buitenomstandigheden, maar de behuizing is niet weerbestendig. Indien blootstelling aan regen of stof mogelijk is, plaatsen de zoemer in een geventileerde, waterbestendige behuizing.
Voor datasheets, karakterisering van DC-drives, betrouwbaarheidsrapporten of toepassingen ondersteuning voor de HND‑2316, neem contact op met MEIDI met uw vereisten. Techniek reactie is doorgaans binnen één werkdag.
