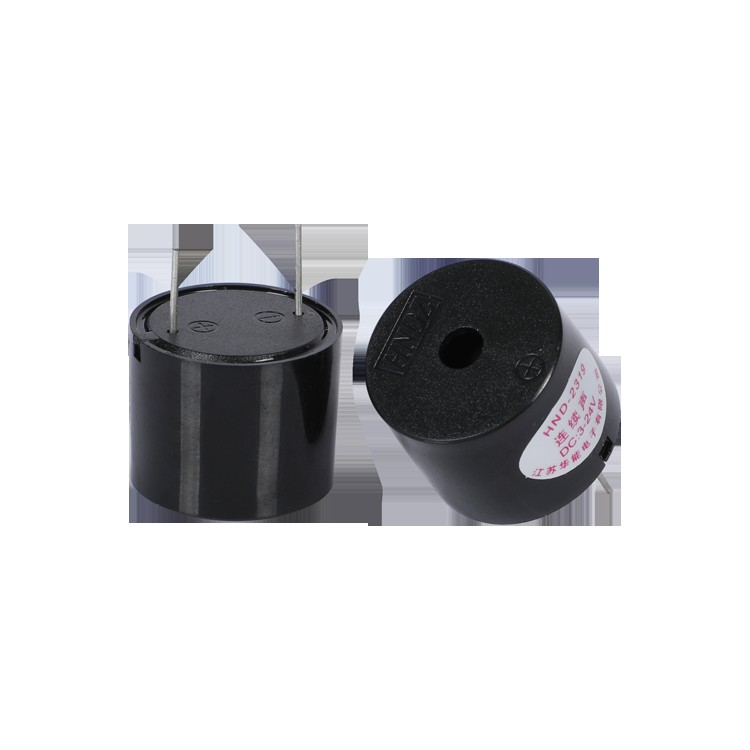

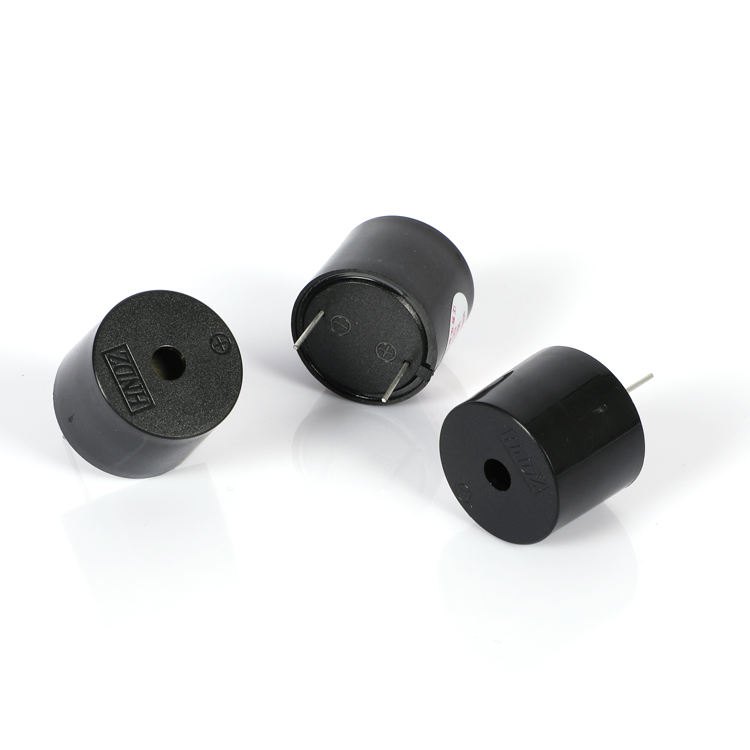

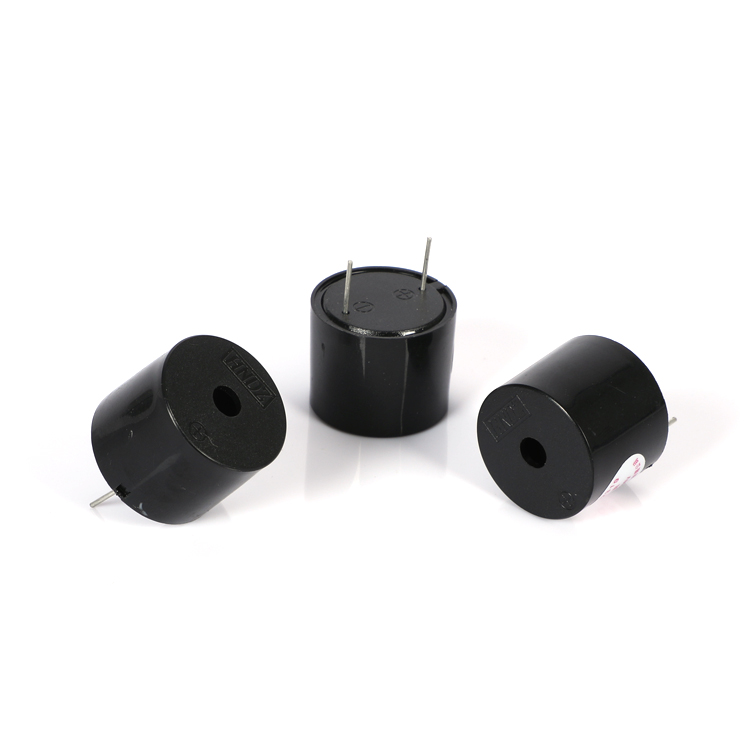

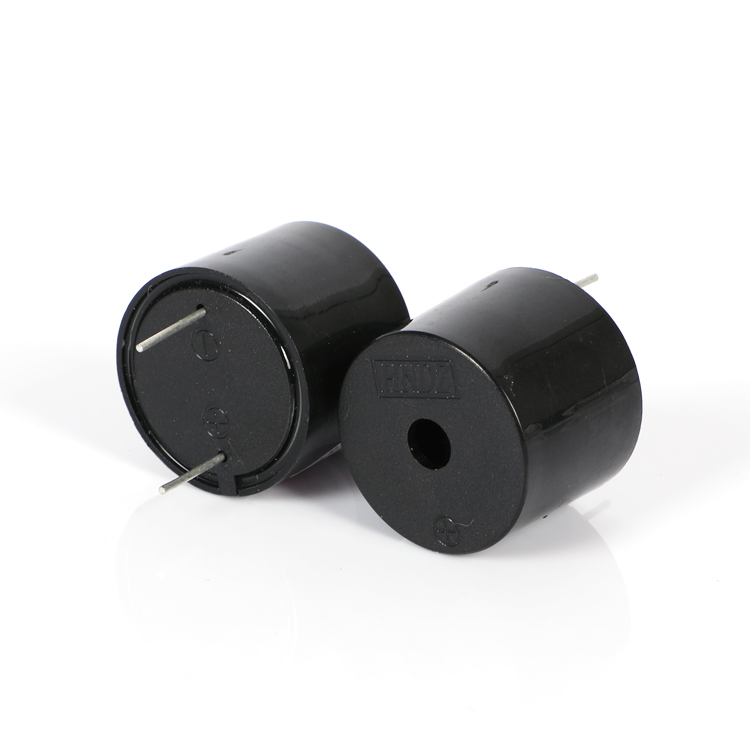

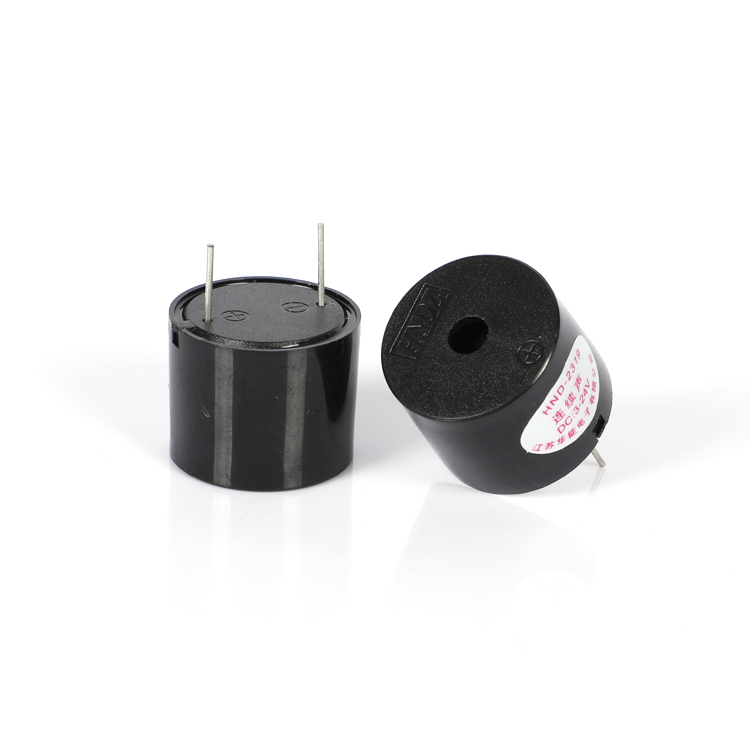

De HND-2319 is een actieve piëzo-elektrische zoemer met een diameter van 23 mm en een geïntegreerd aandrijfcircuit, gehuisvest in een zwarte ABS-behuizing. 2319 Actieve piëzo-elektrische zoemer werkt over een voedingsbereik van 3V tot 24V DC en produceert een nominale toon van 3700 Hz bij een nominale spanning van 12 VDC. De grotere behuizing van 19 mm, vergeleken met 16 mm-varianten in dezelfde diameterklasse, biedt een vergrote akoestische kamer die bijdraagt aan een duidelijk tonaal karakter. Het stroomverbruik is volgens de norm gespecificeerd op ≤10mA 12Vp-p, 3700Hz testconditie. Met een massa van 5 gram en een identieke footprint van de HND‑2316-serie is deze zoemer een praktische keuze voor ontwerpen die een hogere waarde vereisen waarschuwingsfrequentie zonder de PCB-indeling te wijzigen.
Ingebouwd oscillatiecircuit — DC-spanning genereert direct een toon van 3700 Hz
12 VDC nominaal, 3–24 VDC bedrijfsbereik
≥90 dB geluidsuitvoer op 10 cm onder 12 Vp‑p, 3700 Hz blokgolf
Stroomverbruik ≤10 mA bij nominale frequentie en spanning
Φ23×19 mm zwarte ABS-behuizing, montage door gaten, 5 g
De H2319 actieve piëzo-elektrische zoemer is afgestemd op een resonantiefrequentie van 3700 ± 500 Hz. Dit plaatst de uitvoer in een hogere hoorbare band dan de 3000 Hz HND-2316, waardoor deze beter geschikt is voor omgevingen waar een scherpere, meer doordringende waarschuwing de voorkeur heeft, zoals open ruimtes industriële vloeren of medische stations met concurrerend achtergrondgeluid. De ±500 Hz tolerantieband zorgt voor normale productievariatie terwijl de toon binnen blijft een consistent perceptueel bereik.
De behuizingshoogte van 19 mm creëert een groter intern caviteitsvolume dan de 16 mm variant. Bij piëzo-elektrische zoemerontwerpen beïnvloedt het volume van de holte de Helmholtz resonantie van de ingesloten luchtmassa en kan zowel het geluidsdrukniveau beïnvloeden en frequentievorming. Terwijl de HND‑2319 en HND‑2316 dezelfde 23 mm delen membraandiameter verschuift het extra interne volume in de HND‑2319 de akoestische impedantiekarakteristieken, die bijdragen aan de duidelijke toonweergave.
Beide modellen delen een identieke pin-afstand en PCB-voetafdruk, waardoor ontwerpers hun werk kunnen doen om verschillende frequenties te evalueren zonder bordveranderingen. De massa van 5 g is beheersbaar voor standaard soldeerverbindingen met doorlopende gaten bij normaal bedrijf trillingsniveaus.
| Parameter | Waarde | Testomstandigheden / opmerkingen |
| Producttype | Piëzo-elektrische actieve zoemer | — |
| Nominale spanning | 12 V DC | — |
| Bedrijfsspanning | 3–24 V DC | — |
| Resonante frequentie | 3700 ± 500 Hz | — |
| Geluidsuitvoer op 10 cm | ≥90 dB | 3700 Hz blokgolf, 12 Vp-p |
| Huidig verbruik | ≤10 mA | 3700 Hz blokgolf, 12 Vp-p; De kop van het testrapport kan een andere referentiewaarde bevatten — zie Samenvatting van het testrapport |
| Bedrijfstemperatuur | -20 ℃ ~ +80 ℃ | Continu |
| Opslagtemperatuur | -30 ℃ ~ +85 ℃ | Niet operationeel |
| Afmetingen (diameter × H) | Φ23 ± 0,5 × 19 ± 0,3 mm | Alleen lichaam; tekentolerantie ±0,5 mm tenzij gespecificeerd |
| Gewicht | 5 gram | — |
| Behuizingsmateriaal | Zwart ABS | — |
| Capaciteit | 12 ± 40% nF | Referentiewaarde per specificatiekop; niet per monster geverifieerd |
| Montagetype | Doorgaand gat | Golf / Handmatig soldeer |
Statusindicatoren voor industriële machines waarbij een waarschuwing van 3700 Hz laagfrequente achtergrondgeluiden doorbreekt
Medische bewakingsapparatuur die een duidelijk hoorbaar alarm vereist, los van de apparaattonen van 3000 Hz
Beveiligingsalarmpanelen en toegangscontrolesystemen met doorlopende printplaatmontage
Waarschuwingen op het dashboard van auto's (geluiden bij het openen van deuren, koplampherinneringen) via 12 V DC-voeding
Ononderbroken voedingen en stroomverdeeleenheden die werken op een 12-24V DC-bus
Consumentenapparaten en verkoopautomaten profiteren van een hogere feedbacktoon
De 2319 actieve piëzo-elektrische zoemer wordt geassembleerd in MEIDI's productiefaciliteit in Jiangsu, waar de productie flow omvat ABS-behuizing spuitgieten, piëzo-membraanverlijming, PCB-assemblage met het aandrijfcircuit, en uiteindelijk ultrasoon lassen of mechanische bevestiging van de behuizing. Geautomatiseerde teststations meten vervolgens het geluidsdrukniveau, de resonantiefrequentie en de stroom verbruik voor elke eenheid onder de gespecificeerde 12Vp-p, 3700Hz-conditie.
Elke productiebatch wordt bemonsterd op basis van een betrouwbaarheidsreeks van zeven items: blootstelling aan vocht, opslag bij hoge temperatuur, opslag bij lage temperatuur, thermische cycli, valtesten, trillingen uithoudingsvermogen en hittebestendigheid van soldeer. Testparameters zijn afgestemd op die van de HND‑2319 3700 Hz frequentie en 19 mm behuizingsspecificatie. Deze tests maken deel uit van MEIDI's ISO9001 kwaliteitssysteem en zijn ontworpen om de prestatiestabiliteit onder de omgeving te verifiëren spanningen die doorgaans voorkomen bij verzending, opslag en eindgebruik.
Er is een testrapport met tien voorbeelden beschikbaar voor model HND-2319. De test is uitgevoerd met een blokgolf van 12 Vp-p bij 3700 Hz. Gemeten SPL-waarden variëren van 99dB tot 105 dB, allemaal boven het minimum van ≥90 dB. De huidige metingen variëren van 5,00 mA tot 5,33 mA, wat lager is dan de ≤10 mA-specificatie in de parametertabel. Frequentiemetingen vallen tussen 3620 Hz en 3780 Hz, binnen de 3700 ± 500 Hz venster. Dimensionale controles bevestigen de naleving van Φ23×19mm ontwerptoleranties.
Opmerking: De kop van het testrapport verwijst naar een stroomlimiet van ≤15mA, die verschilt van de ≤10mA-waarde vermeld in de productparametertabel. Voor de juiste huidige specificatie die van toepassing is op uw bestelling, neem contact op met MEIDI met uw vereisten. Voorbeeldgegevens illustreren de typische distributie, maar niet vormen een gegarandeerd prestatiebereik.
| Steekproef | SPL (dB) | Stroom (mA) | Frequentie (Hz) | Diameter (mm) | Hoogte (mm) |
| 1 | 102 | 5.00 | 3650 | 22.92 | 19.01 |
| 2 | 99 | 5.25 | 3720 | 22.97 | 19.03 |
| 3 | 103 | 5.30 | 3680 | 23.01 | 19.10 |
| 4 | 101 | 5.26 | 3750 | 22.98 | 19.09 |
| 5 | 102 | 5.31 | 3700 | 23.03 | 19.05 |
| 6 | 102 | 5.27 | 3620 | 23.05 | 18.99 |
| 7 | 104 | 5.31 | 3780 | 22.98 | 19.01 |
| 8 | 105 | 5.33 | 3690 | 22.88 | 19.02 |
| 9 | 103 | 5.10 | 3710 | 23.00 | 18.98 |
| 10 | 102 | 5.13 | 3660 | 23.01 | 19.01 |
Conclusie: PAS. Uiterlijk, polariteit en taperichting voldoen aan de specificatie.
1. Werk uitsluitend binnen het bereik van 3–24 VDC. Een hogere spanning kan dit veroorzaken permanente schade aan het interne oscillatiecircuit.
2. Dit product is niet verzegeld. Vermijd het binnendringen van water, vloeimiddelresten of lijm via de geluidspoort, die de frequentierespons kan veranderen en de output kan verminderen.
3. Blootstelling aan corrosieve gassen of hoge luchtvochtigheid kan het piëzo-element aantasten en koperen contacten in de loop van de tijd. Opslaan en gebruiken in gecontroleerde omgevingen.
4. Het geluidsdrukniveau is afhankelijk van de voedingsspanning en het stroomvermogen van de bron. Controleer of uw aandrijfcircuit voldoende stroom kan leveren onder belasting.
5. Houd de akoestische poort aan de voorzijde vrij. Obstakels, schotten of strak Passende covers verminderen de SPL en verschuiven de effectieve frequentie.
6. Bewaar in de originele, gedroogde verpakking tot de montage om vocht te voorkomen absorptie en pin-oxidatie.
1. Hoe verschilt de HND-2319 van de HND-2316 in de MEIDI-reeks?
De 2319 actieve piëzo-elektrische zoemer is afgestemd op 3700 ± 500 Hz met een behuizingshoogte van 19 mm, terwijl de HND‑2316 werkt op 3000±500 Hz met een hoogte van 16 mm. Beide hebben dezelfde diameter van 23 mm, 12 VDC-classificatie en 3-24 VDC-werking bereik en footprint door gaten. De belangrijkste verschillen zijn de frequentie band en verticale speling.
2. Wat is de betekenis van de resonantiefrequentie van 3700 Hz?
De toon van 3700 Hz beslaat een hogere hoorbare band dan 3000 Hz, waardoor deze perceptueel scherper. Dit kan voordelig zijn in luidruchtige omgevingen of toepassingen waarbij meerdere zoemers een duidelijke frequentiescheiding nodig hebben. Frequentiebereikgegevens kunnen op verzoek worden verstrekt.
3. Waarom geeft het testrapport een stroomsterkte ≤15 mA aan, terwijl de parametertabel ≤10 mA vermeldt?
De discrepantie tussen de kop van het testrapport (≤15mA) en het product parametertabel (≤10mA) is een inconsistentie in de documentatie. Gemeten monster waarden liggen consistent rond de 5 mA. Neem contact op met MEIDI om de juistheid te bevestigen specificatie voor uw inkoop.
4. Welke doorvaarthoogte is vereist voor de HND-2319?
De lichaamslengte is 19,0 ± 0,3 mm. Er moet rekening worden gehouden met extra ruimte doorlopende leaduitsteeksels en soldeerfilets. Gedetailleerd mechanisch tekeningen zijn verkrijgbaar bij MEIDI.
5. Kan ik de HND-2319 omruilen voor een bestaande HND-2316 footprint?
Ja. De pinafstand en het PCB-gatenpatroon zijn identiek. Het enige fysieke verandering is de toename van 3 mm in hoogte. Controleer of uw behuizing is geschikt voor het grotere profiel vóór vervanging.
6. Waarom gebruikt het testrapport een blokgolf voor een actieve zoemer?
De HND‑2319 is ontworpen voor gelijkstroombedrijf met ingebouwde oscillatie. De 12Vp-p blokgolf is de gestandaardiseerde karakteriseringsvoorwaarde gebruikt in het testrapport. Prestatiegegevens van DC-drives zijn afzonderlijk verkrijgbaar.
Voor volledige datasheets, frequentiekarakteriseringscurven, stroom specificatieverduidelijking of PCB-voetafdruktekeningen voor de HND‑2319, neem contact op met MEIDI met uw sollicitatiegegevens. Technische ondersteuning reageert doorgaans binnen één werkdag.
