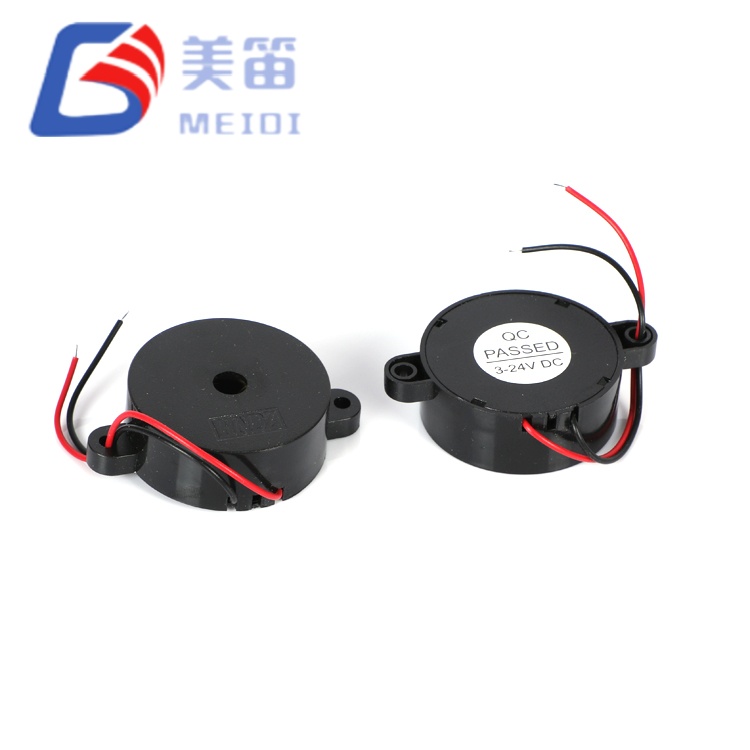

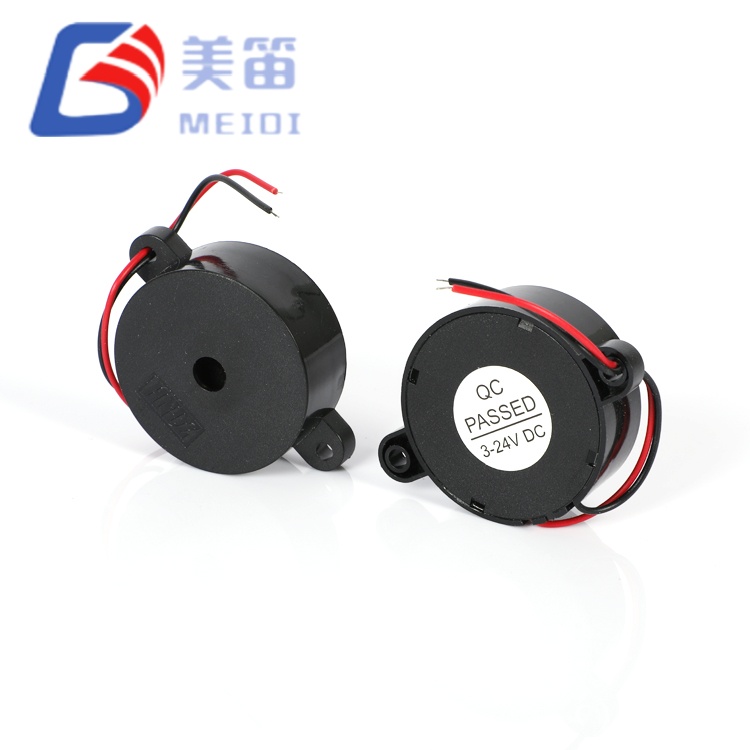

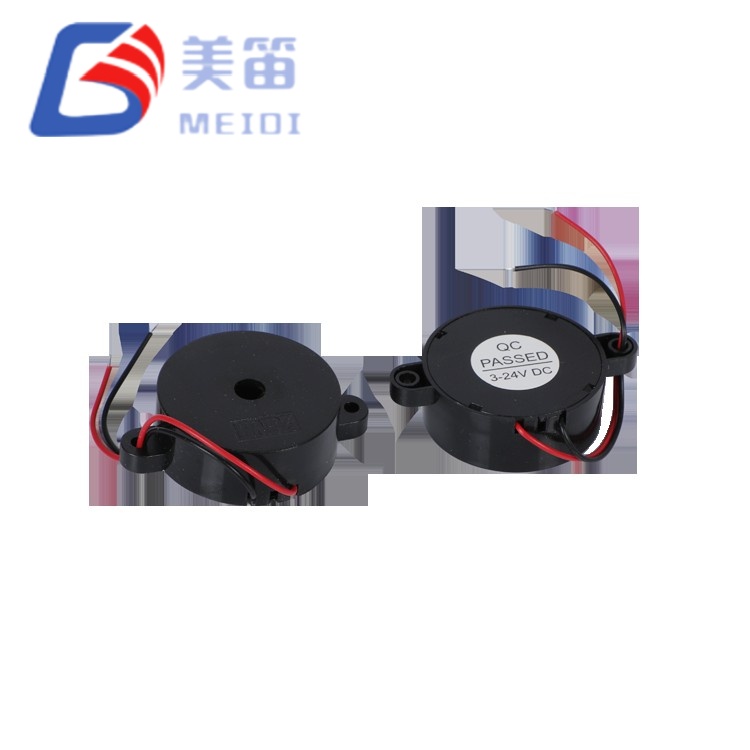

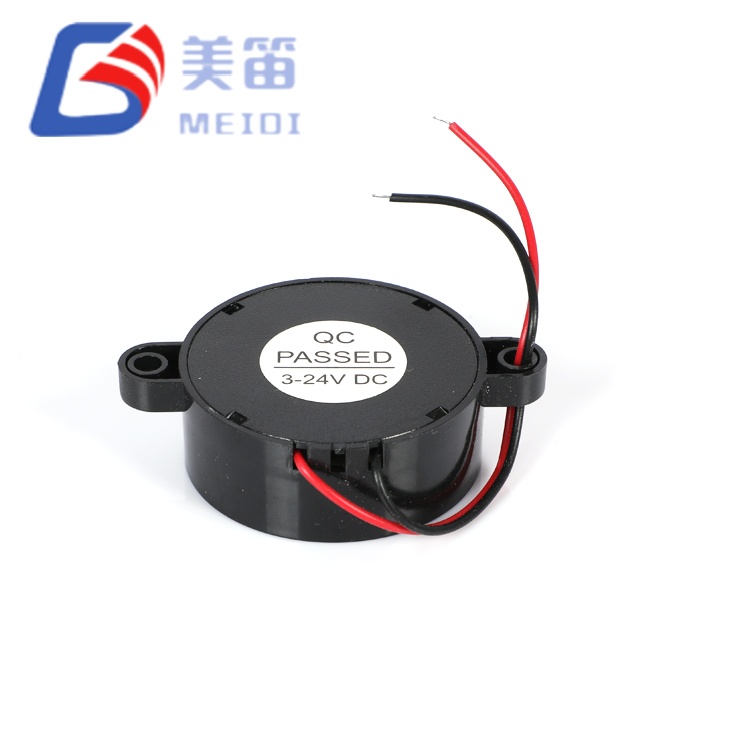

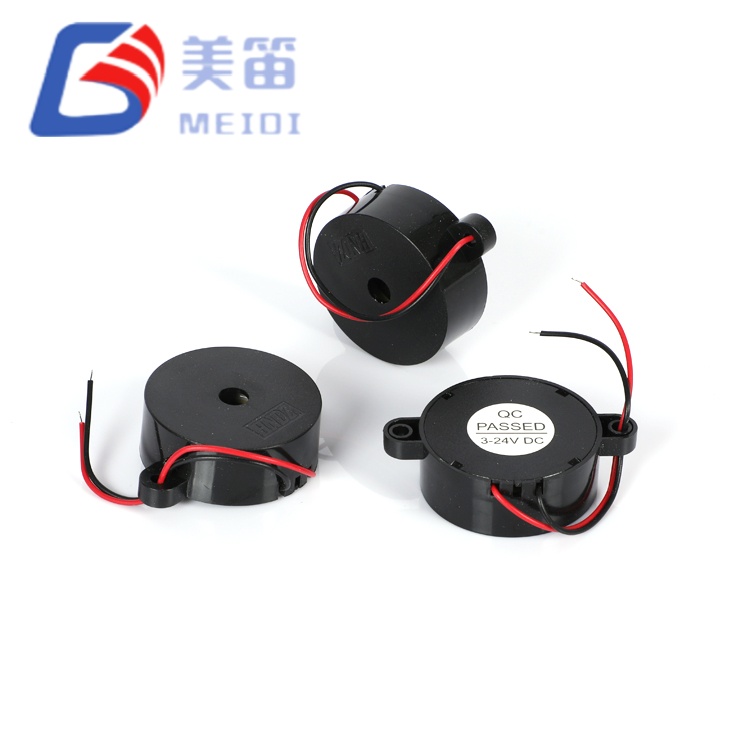

De HND-4216 is een actieve piëzo-elektrische zoemer van 42 mm-klasse met een ingebouwd aandrijfcircuit, gehuisvest in een zwarte ABS-behuizing. 4216 Actieve piëzo-elektrische zoemer werkt rechtstreeks vanuit een DC-voeding in het bereik van 3V tot 24V en produceert een nominale toon van 2800 Hz zonder dat er een externe oscillator nodig is. Het Φ41,8 mm diafragma, gecombineerd met een 16 mm profiel, zorgt voor een groter stralingsoppervlak dan typische 23 mm-modellen, die een bredere geluidsverspreiding ondersteunen. Bij de nominale 12VDC, Het stroomverbruik is gespecificeerd op 8 mA. Deze doorlopende component wordt gewoonlijk geïntegreerd in industriële alarmpanelen, waarschuwingssystemen voor auto's, waarschuwingen voor medische apparatuur, en apparatuur voor openbare aankondiging waarbij een geluidssignaal met een lagere frequentie de voorkeur heeft.
Ingebouwde oscillatie — DC-spanning produceert direct een toon van 2800 Hz
12 VDC nominaal, 3–24 VDC bedrijfsbereik
8 mA stroomverbruik bij nominale spanning
2800 ± 500 Hz resonantiefrequentie — lagere toonhoogte dan 3000 Hz+ varianten
Gewicht 12 g, afmetingen Φ41,8×16 mm, montage door gaten
Diafragma van Φ41,8 mm — biedt een groter effectief stralingsgebied vergeleken met zoemers van de klasse 23 mm, wat resulteert in een bredere akoestische dekking bij open montage
2800 Hz middenfrequentie - lager toonkarakter dan 3000 Hz of 3700 Hz varianten, geschikt voor toepassingen waarbij een minder doordringende waarschuwing gewenst is
Vast stroomverbruik van 8 mA bij 12 VDC — vereenvoudigt de planning van het energiebudget ontwerpen met meerdere ladingen
Groot voedingsbereik van 3 V tot 24 V DC — compatibel met apparaten die op batterijen werken en 12V/24V industriële stroomrails
Golf- en handmatig solderen ondersteund — voldoet aan standaard assemblageprocessen met doorlopende gaten
| Parameter | Waarde | Testomstandigheden / opmerkingen |
| Producttype | Piëzo-elektrische actieve zoemer | — |
| Nominale spanning | 12 V DC | — |
| Bedrijfsspanning | 3–24 V DC | — |
| Resonante frequentie | 2800 ± 500 Hz | — |

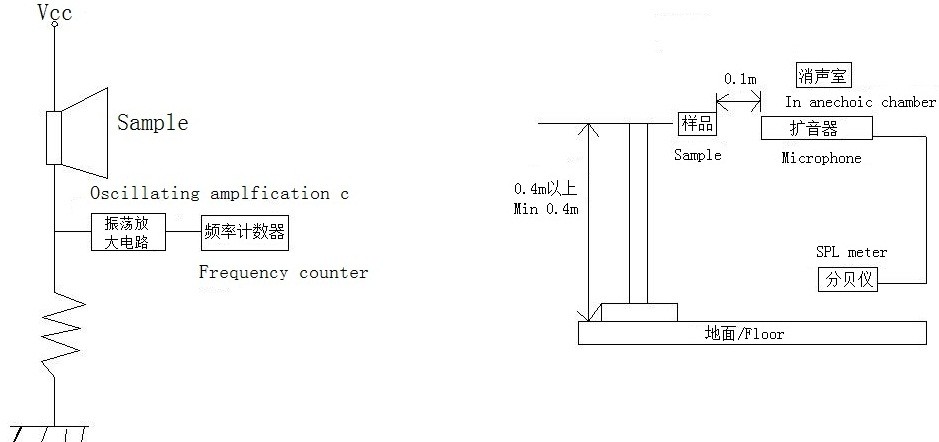

| Geluidsuitvoer op 10 cm | ≥90 dB (min. 90) | Getest met 12Vp‑p blokgolf, 2800 Hz, 10 cm; Prestatiegegevens van DC-drives zijn op aanvraag beschikbaar |
| Huidig verbruik | 8 mA (typ.) | Bij nominale spanning; testrapporten kunnen ≤8mA aangeven; neem contact op met MEIDI voor batchgegevens |
| Bedrijfstemperatuur | -20 ℃ ~ +80 ℃ | Continu |
| Opslagtemperatuur | -30 ℃ ~ +85 ℃ | Niet operationeel |

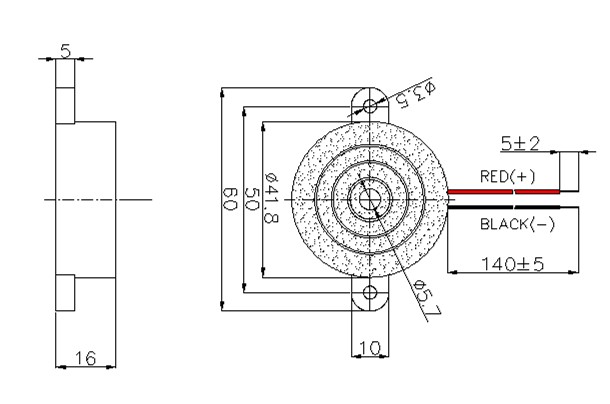

| Afmetingen (diameter × H) | Φ41,8 ± 0,3 × 16 ± 0,2 mm | Alleen lichaam |
| Gewicht | 12 gram | — |
| Behuizingsmateriaal | Zwart ABS | — |
| Capaciteit | 12 ± 40% nF | Referentiewaarde per specificatiekop; niet gemeten op individuele monsters |
| Montagetype | Doorgaand gat | Golf / Handmatig soldeer |
Industriële bedieningspanelen en machinestatusindicatoren die een waarschuwing met een lagere frequentie vereisen
Geluidssignalen voor auto's (veiligheidsgordelwaarschuwingen, waarschuwingen voor ingeschakelde koplampen, piepers voor parkeersensoren)
Alarmen voor medische apparatuur (patiëntmonitors, infuuspompen, diagnostische apparaten)
Beveiligings- en brandalarmsirenes waarbij een bredere geluidsdekking gunstig is
Ononderbroken voedingen (UPS) en stroomverdeeleenheden met DC-busspanning
Openbare informatiekiosken, displays voor wachtrijbeheer en panelen voor transportaankondigingen

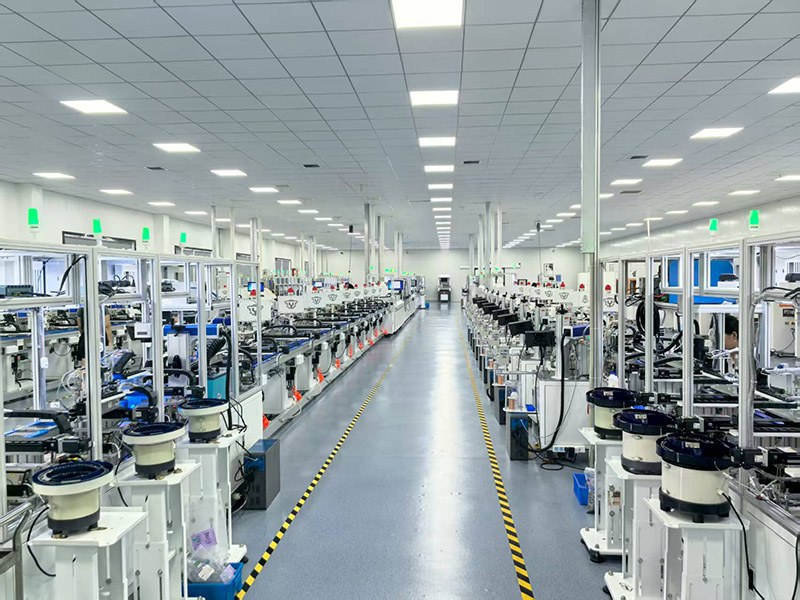

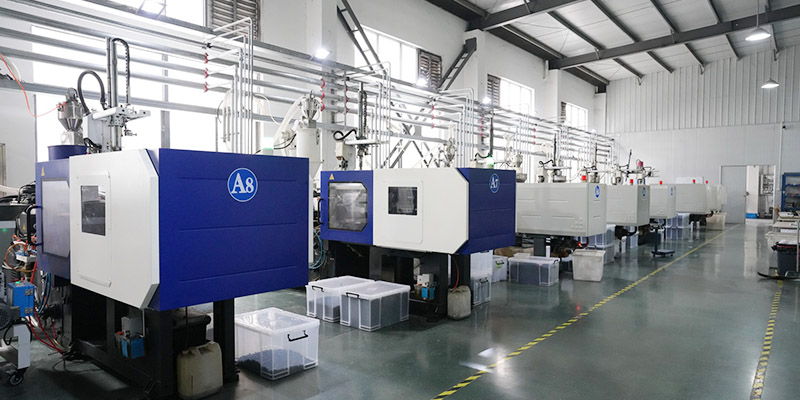

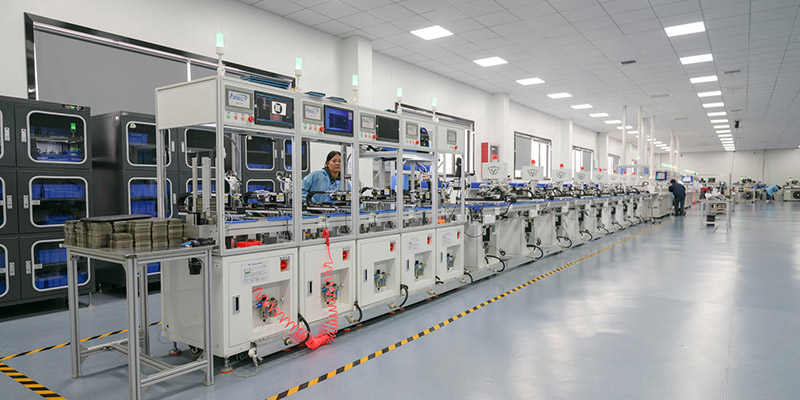

MEIDI produceert de 4216 actieve piëzo-elektrische zoemer in de fabriek in Jiangsu, die is uitgerust met geautomatiseerde assemblagelijnen voor piëzo-elektrische zoemers, spuitgietmachines voor ABS-behuizingen, en speciale akoestische teststations. Elke productiebatch wordt onderworpen aan een zevental artikelen betrouwbaarheidsprotocol dat blootstelling aan vochtigheid, opslag bij hoge en lage temperaturen omvat, thermische cycli, valtests, trillingsbestendigheid en hittebestendigheid van soldeer. Testparameters zijn ingesteld op HND‑4216-specificatieniveaus.
Het kwaliteitsmanagementsysteem werkt volgens ISO 9001. Inkomende materialen worden geïnspecteerd, er worden procescontroles toegepast en er worden 100% definitieve akoestische tests uitgevoerd. Het geluidsdrukniveau, de resonantiefrequentie en het stroomverbruik worden geverifieerd ervoor zorgen dat de gepubliceerde specificatie wordt nageleefd. Voor nabestellingen, batch De consistentie wordt gehandhaafd door middel van statistische procesmonitoring.
Er is een testrapport met tien voorbeelden beschikbaar voor model HND-4216. Er zijn metingen verricht met een blokgolf van 12 Vp-p bij 2800 Hz, op 10 cm. De geregistreerde SPL-waarden variëren van 101dB tot 107dB, allemaal boven de minimumspecificatie van 90dB. Resonante frequenties liggen tussen 2860 Hz en 2950 Hz, binnen het venster van 2800 ± 500 Hz. Dimensionaal metingen bevestigen naleving van het Φ41,8×16mm-ontwerp.
| Steekproef | SPL (dB) | Frequentie (Hz) | Diameter (mm) | Hoogte (mm) |
| 1 | 103 | 2900 | 42.00 | 16.00 |
| 2 | 101 | 2950 | 41.82 | 16.01 |
| 3 | 103 | 2860 | 41.79 | 16.02 |
| 4 | 105 | 2920 | 42.00 | 15.99 |
| 5 | 102 | 2930 | 41.83 | 16.01 |
| 6 | 102 | 2890 | 41.88 | 16.03 |
| 7 | 104 | 2860 | 41.82 | 16.02 |
| 8 | 101 | 2940 | 41.86 | 16.01 |
| 9 | 105 | 2940 | 41.85 | 16.05 |
| 10 | 107 | 2930 | 41.88 | 16.03 |
Conclusie: PAS. Uiterlijk en polariteit zijn acceptabel. Actuele verbruiksgegevens is niet opgenomen in dit testrapport; zie de parametertabel voor de 8mA specificatie. Neem contact op met MEIDI voor batchspecifieke stroommetingen.
1. Gebruik uitsluitend binnen het bereik van 3–24 VDC. Een spanning buiten dit bereik kan schade veroorzaken de interne oscillator of piëzo-diafragma.
2. De behuizing is niet afgedicht. Voorkom dat water, vloeimiddelresten of lijmresten vrijkomen de geluidspoort binnenkomen, wat de frequentie kan verschuiven en de output kan verminderen.
3. Vermijd blootstelling aan corrosieve gassen (H₂S, SO₂, etc.) en hoge luchtvochtigheid. Dergelijke omstandigheden kunnen interne contacten oxideren en de prestaties verslechteren.

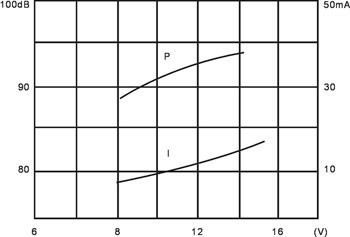

4. Het geluidsdrukniveau wordt beïnvloed door de voedingsspanning en de bronstroom vermogen. Controleer of uw aandrijfcircuit aan de vereiste parameters voldoet.
5. Zorg ervoor dat de akoestische poort aan de voorkant vrij blijft. Verstopping zal verminderen SPL en wijzig de effectieve frequentie.
6. Bewaar in de originele, gedroogde verpakking tot de montage om vocht te voorkomen opname en pin-oxidatie.
1. Waarin verschilt de HND-4216 van modellen met een kleinere diameter in de MEIDI-serie?
De 4216 actieve piëzo-elektrische zoemer gebruikt een diafragma van Φ41,8 mm en weegt 12 g, vergeleken met Φ23,0 mm en 5 g voor de HND‑2316-serie. De resonantiefrequentie is 2800 ± 500 Hz, lager dan de 3000 Hz of 3700 Hz opties. Het stroomverbruik is gespecificeerd op 8 mA, terwijl de 23 mm-series kunnen tot 10 mA verbruiken.
2. Wat zijn de exacte geluidsdruktestomstandigheden voor de HND-4216?
De specificatie vermeldt ≥90dB. Het testprotocol maakt gebruik van 12Vp‑p blokgolf bij 2800 Hz, gemeten op 10 cm. Neem contact op met MEIDI voor SPL-curven van DC-aandrijvingen of alternatieve testopstellingen met uw vereisten.
3. Waarom ontbreken in het testrapport actuele verbruiksgegevens?
Het standaardtestrapport omvat SPL-, frequentie- en maatcontroles. Huidig het verbruik is gespecificeerd als 8mA in de productparametertabel. Batchstroom verificatie kan op verzoek worden verstrekt.
4. Welke ruimte voor de printplaat is vereist voor de HND-4216?
De lichaamsdiameter is Φ41,8 ± 0,3 mm. Neem contact op met MEIDI voor het aanbevolen gat patroon en tekening van de uitsluitzone om de juiste speling en akoestische prestaties te garanderen.
5. Welke invloed heeft de massa van 12 g op de betrouwbaarheid van de montage?
De massa van 12 gram is hoger dan die van kleinere zoemers. In omgevingen met veel trillingen de doorlopende soldeerverbindingen moeten worden beoordeeld op mechanische spanning. MEIDI kan op verzoek montagerichtlijnen verstrekken.
6. Waarom gebruikt het testrapport een blokgolf voor een actieve zoemer?
De HND-4216 is geschikt voor DC-werking met interne oscillatie. De 12Vp-p blokgolf bij 2800 Hz is de standaard karakteriseringsvoorwaarde. DC-prestaties gegevens zijn afzonderlijk verkrijgbaar.
Om volledige datasheets, mechanische tekeningen, SPL-frequentieresponsgrafieken te verkrijgen, of betrouwbaarheidstestgegevens voor de HND-4216, neem dan contact op met MEIDI toepassingsdetails. Technische ondersteuning reageert doorgaans binnen één werkdag.
