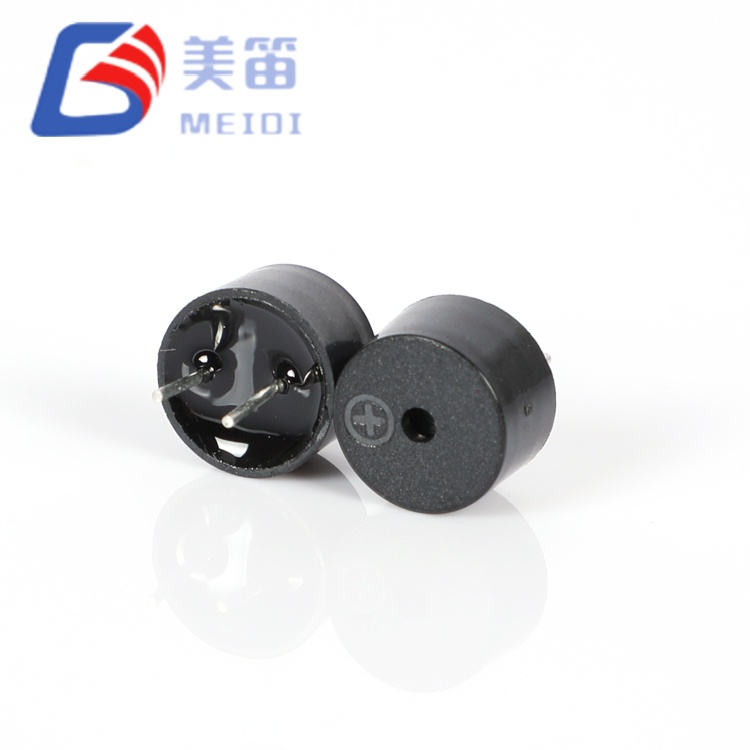

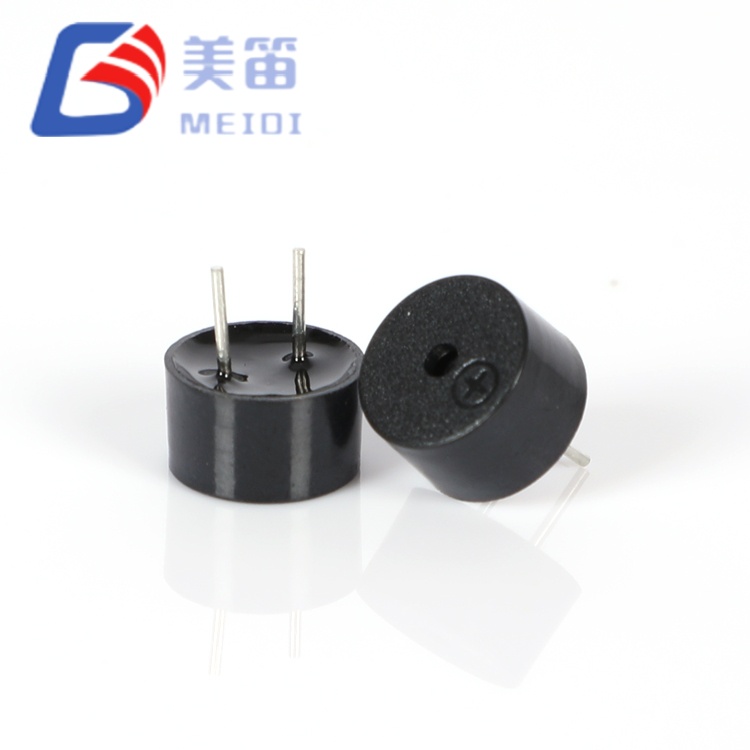

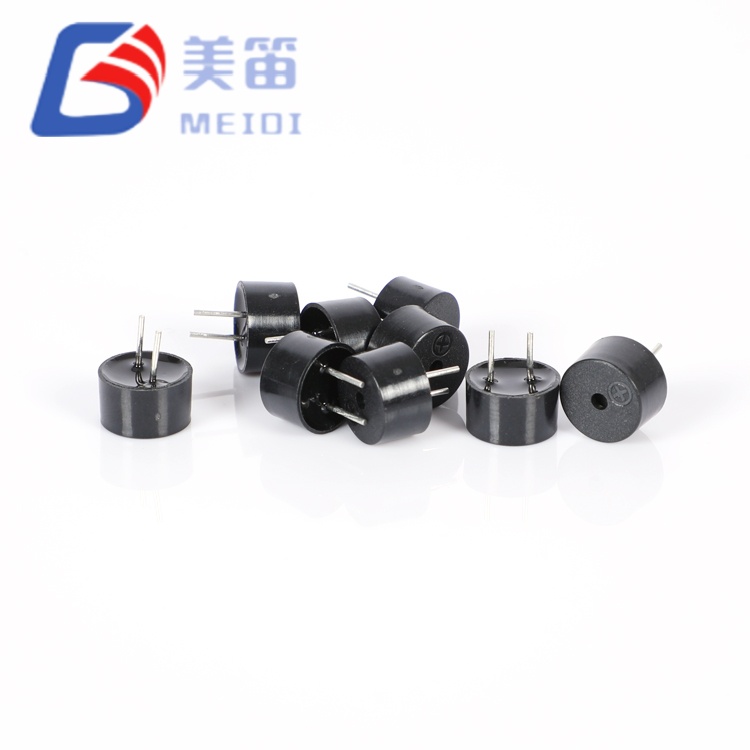

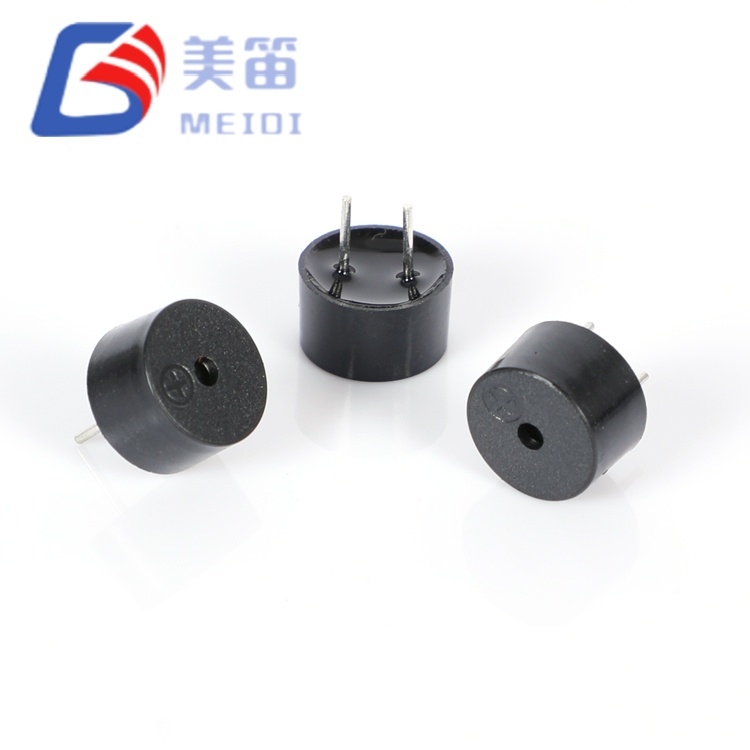

De magnetische passieve zoemer van 9 x 4,2 mm bestaat uit drie passieve elektromagnetische zoemers die een gemeenschappelijk mechanisch platform van 9,0 x 5,5 mm delen, waardoor spanning, impedantie en frequentieselectie mogelijk zijn zonder wijzigingen in de PCB-indeling. Deze familie pakt een vaak voorkomende inkoopuitdaging aan: ingenieurs worden vaak geconfronteerd met afwegingen tussen aandrijfspanning, stroomverbruik en akoestisch karakter, waardoor dure mechanische herontwerpen nodig zijn wanneer de initiële keuze niet optimaal blijkt te zijn.
Deze passieve zoemers zijn vervaardigd in de MEIDI-fabriek in Jiangsu en vereisen externe AC-excitatie – meestal een blokgolf- of PWM-signaal van een microcontroller of een speciale driver. De uniforme voetafdruk betekent dat identieke gatenpatronen, uitsluitingszones en akoestische modellen van de behuizing van toepassing zijn op alle varianten; alleen het aandrijfcircuit en het stuklijstregelitem verschillen. De zwarte PBT-behuizing is bestand tegen golfsolderen bij 255 °C en handmatig nabewerken bij 360 °C, waardoor de serie geschikt is voor zowel geautomatiseerde assemblage in grote volumes als reparatie van oudere apparatuur.
De QMB‑09B-serie lost een veel voorkomende ontwerpbeperking op: de noodzaak om meerdere schijfarchitecturen te evalueren zonder dat er mechanische gereedschapswijzigingen nodig zijn. Alle drie de varianten hebben een identieke diameter van 9,0 mm, een hoogte van 5,5 mm, penafstand en behuizingsmateriaal - alleen de spoelimpedantie, resonantiefrequentie en spanning verschillen.
De QMB‑09B‑03 (16 Ω, 1,5–4,5 V, 2,7 kHz) richt zich op laagspanningsbatterijen en toepassingen op logisch niveau waarbij directe MCU GPIO-aandrijving de voorkeur heeft. De lagere spoelweerstand onttrekt meer stroom aan 3,3V-rails, waardoor een hogere SPL per volt wordt geproduceerd in vergelijking met alternatieven met een hogere impedantie bij dezelfde aandrijfspanning.
De QMB-09B-05 (42Ω, 3–7V, 2,7kHz) bedient 5V industriële en auto-accessoirebussen waarbij een lager stroomverbruik (≤60mA versus ≤80mA) het thermische beheer en de belasting van de voeding vergemakkelijkt. De hogere impedantie zorgt ook voor een betere afstemming op logische 5V-uitgangen, waardoor het risico op overstroom in de eindtrap wordt verminderd.
De QMB‑09B‑05 4KHZ (42Ω, 3–7V, 4,0kHz) levert dezelfde spanningscompatibiliteit met een hoger frequentietoonkarakter voor toepassingen waarbij 2,7kHz ongeschikt is – zoals medische apparaten die heldere waarschuwingstonen vereisen, beveiligingspanelen die toondiscriminatie nodig hebben, of consumentenelektronica waarbij akoestische branding belangrijk is.
Alle drie de varianten hebben dezelfde doorlopende pinconfiguratie en een massa van 0,71 g, waardoor een consistent mechanisch gedrag onder trillingen en schokken wordt gegarandeerd. De PBT-behuizing is speciaal ontwikkeld voor assemblageomgevingen met doorlopende gaten waar golfsolderen en handmatig nabewerken veel voorkomen, en biedt superieure thermische stabiliteit in vergelijking met LCP-alternatieven die zijn geoptimaliseerd voor reflow-processen.
| Parameter | QMB‑09B‑03 | QMB‑09B‑05 | QMB‑09B‑05 4KHZ |
| Nominale spanning | 3 V (wisselstroom) | 5 V (wisselstroom) | 5 V (wisselstroom) |
| Bedrijfsspanning | 1,5 – 4,5 V | 3 – 7 V | 3 – 7 V |
| Spoel weerstand | 16 ± 5 Ω | 42 ± 5 Ω | 42 ± 5 Ω |
| Resonante frequentie | 2700 ± 300 Hz | 2700 ± 300 Hz | 4000 ± 300 Hz |
| Geluidsuitvoer op 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB |
| Bedrijfsstroom | ≤ 80mA | ≤ 60mA | ≤ 60mA |
| Voorbeeld SPL-bereik | 87,5–94,0 dB | 91,5–94,7 dB | 91,5–94,7 dB |
| Voorbeeld van stroombereik | 69,2–75,5 mA | 46,8–51,7 mA | 46,8–51,7 mA |
| Compatibiliteit van schijven | 3,3 V MCU GPIO, Li‑ion | 5V logica, industriële bussen | 5V logica, industriële bussen |
| Typische toepassingen | Draagbare instrumenten, slimme meters, consumentenapparatuur | Industriële alarmen, auto-accessoires, PLC-modules | Medische apparatuur, beveiligingspanelen, toononderscheidende systemen |
Uniform mechanisch platform – identieke footprint en pinconfiguratie van 9,0 x 5,5 mm voor alle varianten; evalueer elektrische opties zonder revisie van de printplaatlay-out
Spanningsgeoptimaliseerde impedantiekoppeling – 16 Ω voor eenvoud van 3,3 V directe aandrijving; 42Ω voor 5V gereduceerde stroomefficiëntie
Frequentie-selecteerbare akoestiek – 2,7 kHz voor waarschuwingen met lage frequentie; 4,0 kHz voor toonhelderheid met hogere frequenties
Reparatietolerante PBT-behuizing – is bestand tegen golfsolderen bij 255 °C, handmatig solderen bij 360 °C en herhaaldelijk herwerken zonder akoestische verslechtering
Legacy-compatibele through-hole footprint – drop-in vervanging voor verouderde 9 mm en 12 mm industriestandaard zoemers
Volledige traceerbaarheid van batches – markering van de partijcode maakt het mogelijk om de productiedatum, testgegevens en batchrecords van grondstoffen 10 jaar lang te bewaren
| Parameter | Waarde | Testomstandigheden |
| Nominale spanning | 3 V (wisselstroom) | Resonante frequentiereferentie |
| Bedrijfsspanning | 1,5 – 4,5 V (wisselstroom) | Aandrijfsignaalpiek |
| Geluidsuitvoer op 10 cm | ≥ 85 dB | Bij 3 V, 2700 Hz, 10 cm |
| Resonante frequentie | 2700 ± 300 Hz | Bij nominale spanning |
| Spoel weerstand | 16 ± 5 Ω | Bij 25 ℃, gelijkstroom |
| Bedrijfsstroom | ≤ 80mA | Bij 3 V, 2700 Hz |
| Bedrijfstemperatuur | -20 ℃ ~ +70 ℃ | Continu |
| Opslagtemperatuur | -30 ℃ ~ +80 ℃ | Niet operationeel |

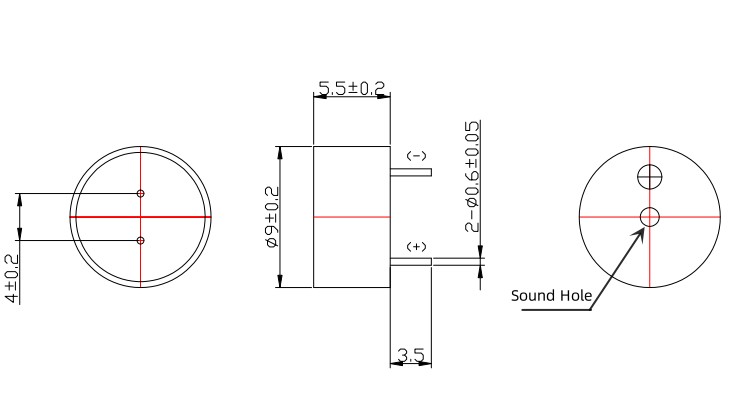

| Afmeting (diameter × H) | 9,0 × 5,5 mm | Body exclusief pinnen |
| Gewicht | 0,71 gram | Typisch |
| Behuizingsmateriaal | Zwart PBT | UL94 V‑0 |
| Parameter | Waarde | Testomstandigheden |
| Nominale spanning | 5 V (wisselstroom) | Resonante frequentiereferentie |
| Bedrijfsspanning | 3 – 7 V (wisselstroom) | Aandrijfsignaalpiek |
| Geluidsuitvoer op 10 cm | ≥ 85 dB | Bij 5 V, resonantiefrequentie 10 cm |
| Resonante frequentie | 2700 ± 300 Hz / 4000 ± 300 Hz | Bij nominale spanning |
| Spoel weerstand | 42 ± 5 Ω | Bij 25 ℃, gelijkstroom |
| Bedrijfsstroom | ≤ 60mA | Bij 5 V |
| Bedrijfstemperatuur | -20 ℃ ~ +70 ℃ | Continu |
| Opslagtemperatuur | -30 ℃ ~ +80 ℃ | Niet operationeel |
| Afmeting (diameter × H) | 9,0 × 5,5 mm | Body exclusief pinnen |
| Gewicht | 0,71 gram | Typisch |
| Behuizingsmateriaal | Zwart PBT | UL94 V‑0 |
| Methode | Temperatuur | Tijd | Maximale passen |
| Reflow-solderen | 245 ± 15 ℃ | 180 ℃ voorverwarmen 40–70 s; 245 ℃ 3 sec | 3 |
| Golfsolderen ★ | 255 ± 15 ℃ | 4–6 sec | 2–3 |
| Handmatig solderen ★ | 360 ± 10 ℃ | 2–5 sec | 2–3 |
★ Aanbevolen soldeermethoden voor montage door gaten. De PBT-behuizing biedt een marge boven de typische golfsoldeertemperaturen, waardoor standaardproductieprofielen mogelijk zijn zonder akoestische verslechtering.
QMB-09B-03: Draagbare instrumenten op batterijen, infrastructuur voor slimme meters, 3,3V-besturingskaarten voor consumentenapparatuur, door Li-ion gevoede IoT-sensoren, draagbare diagnostische hulpmiddelen
QMB-09B-05: Industriële PLC-alarmmodules, 5V accessoiresystemen voor auto's, commerciële koelregelaars, ononderbroken stroomvoorzieningen, gebouwautomatiseringspanelen
QMB‑09B‑05 4KHZ: Medische diagnostische apparatuur die scherpe waarschuwingstonen vereist, beveiligingsinbraakpanelen met toononderscheiding, consumentenelektronica die akoestische branding nodig heeft, toegangscontrolesystemen met meerdere hoorbare signalen

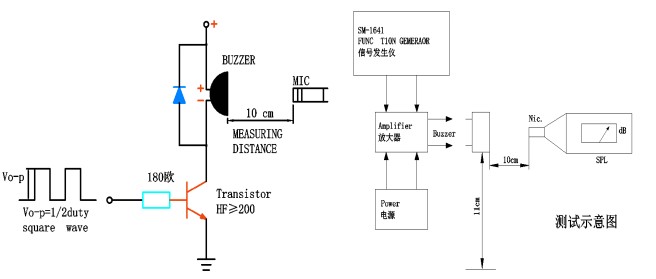

| Variant | Type bestuurder | Configuratie | Opmerkingen |
| QMB‑09B‑03 | Microcontroller GPIO | Push-pull 3,3 V | Controleer of de bron geschikt is voor ≥70 mA; flyback-diode toevoegen |
| QMB‑09B‑03 | Open-collector-transistor | NPN/PNP met pull-up | Standaard; Basisweerstand van 1 kΩ typisch |
| QMB‑09B‑05 / 4KHZ | 5V logische uitgang | Direct of gebufferd | 42Ω trekt een hogere stroom bij 5V; transistorbuffer aanbevolen |
| QMB‑09B‑05 / 4KHZ | Speciale zoemer-driver-IC | Blokgolfuitvoer | Zorg ervoor dat de frequentie overeenkomt met de geselecteerde variant |
| Alle varianten | Audio-versterker | Sinus/blokgolf | Controleer of de uitgangsimpedantie overeenkomt met de spoelweerstand |
Aanbevolen aandrijfsignaal: blokgolf, bij resonantiefrequentie (2700 Hz of 4000 Hz), 50% inschakelduur, bij nominale spanning. SPL neemt af met ongeveer 6 dB per octaaf verwijderd van resonantie; voor maximaal volume, rijd met de nominale frequentie ±5%.
| Technische uitdaging | Oplossing uit de QMB‑09B-serie |
| Onzekere uiteindelijke systeemspanning tijdens prototypefase | Uniforme footprint maakt 16Ω-naar-42Ω of 3V-naar-5V-wissel mogelijk zonder herontwerp van de PCB |
| Moet het toonkarakter van 2,7 kHz versus 4,0 kHz evalueren | Hetzelfde aandrijfcircuit, dezelfde montage; alleen frequentieveranderingen |
| Reparatie van verouderde apparatuur met verouderd onderdeelnummer van de zoemer | 9,0 mm voetafdruk vervangt oudere onderdelen van 9 mm en 12 mm; kruisverwijzing beschikbaar |
| Gemengde montageomgeving (golf + handmatig solderen) | PBT-behuizing geoptimaliseerd voor thermische profielen met doorlopende gaten; is bestand tegen herhaaldelijk nabewerken |
| Vereenvoudiging van de supply chain voor meerdere projecten | Eén mechanische SKU-familie vermindert de voorraad- en kwalificatieoverhead |
De massa van 0,71 g en de gestandaardiseerde diameter van 9,0 mm zorgen voor mechanische compatibiliteit met bestaande uitsparingen in het voorpaneel en PCB-indelingen. Monsterbatchgegevens voor alle varianten bevestigen parameters binnen specificatievensters: SPL 87,5–94,7 dB, stroom 46,8–75,5 mA, afhankelijk van de variant.
MEIDI produceert de QMB‑09B-serie op speciale assemblagelijnen met doorlopende gaten met geautomatiseerde wikkel-, soldeer- en inspectiestations. Onze productiebasis in Jiangsu volgt de ISO 9001-protocollen, met procescontroles in elke productiefase. Elke batch is voorzien van een partijcode op de behuizing, waardoor een traceerbaarheid van 10 jaar tot aan de productiedatum, testgegevens en grondstofcertificaten mogelijk is.
Kwalificatie op batchniveau omvat:
Spoelweerstand 100% test – tolerantieverificatie per variantspecificatie (16Ω ±5Ω of 42Ω ±5Ω)
Resonantiefrequentie-steekproef – statistische bemonstering bij nominale frequentie ±11%; typisch meetbereik 2650–2740 Hz voor 2,7 kHz-varianten
SPL-batchverificatie – minimaal ≥85 dB onder nominale omstandigheden; monstergemiddelde doorgaans 90-93 dB
Validatie stroomverbruik – ≤80mA (QMB-09B-03) of ≤60mA (QMB-09B-05-varianten) bij nominale spanning
Soldeerbaarheid volgens J‑STD‑002 – categorie 3, 260°C bevochtigingsbalans met volledige looddekking
RoHS- en REACH-conformiteit – volledige materiaalverklaring en certificaat op aanvraag verkrijgbaar
Cyclus van thermische schokken – 5 cycli tussen -30°C en +80°C met een verblijfsduur van 30 minuten per uiterste, waarbij de structurele integriteit van de PBT-behuizing en interne verbindingen wordt geverifieerd
V1: Hoe kies ik tussen QMB‑09B‑03, QMB‑09B‑05 en QMB‑09B‑05 4KHZ?
De selectie wordt bepaald door uw beschikbare aandrijfspanning, huidige budget en akoestische voorkeur. De QMB‑09B‑03 (16 Ω, 1,5–4,5 V) is geoptimaliseerd voor 3,3 V logica en Li‑ionbatterijsystemen waarbij directe MCU GPIO-aandrijving gewenst is. De lagere spoelweerstand onttrekt meer stroom aan 3,3V-rails, waardoor een hogere SPL per volt wordt geproduceerd dan de 42Ω-variant bij dezelfde aandrijfspanning. De QMB‑09B‑05 (42Ω, 3–7V) richt zich op 5V industriële en autobussen waarbij een lager stroomverbruik (≤60mA vs. ≤80mA) belangrijk is voor het thermisch beheer en de belasting van de voeding. De 4 kHz-variant levert dezelfde spanningscompatibiliteit met een hogere toonhelderheid voor toepassingen waarbij 2,7 kHz te laag is of wordt gemaskeerd door omgevingsgeluid.
Vraag 2: Kan ik QMB-09B-03 gebruiken in een 5V-systeem, of QMB-09B-05 in een 3,3V-systeem?
Zonder wijziging niet aanbevolen. De QMB‑09B‑03 is geschikt voor maximaal 4,5 V; het toepassen van 5V riskeert oververhitting van de spoel en kan de ≤80mA-specificatie overschrijden. De minimale bedrijfsspanning van de QMB‑09B‑05 is 3 V; bij 3,3V produceert de 42Ω-spoel een verminderde output onder de nominale specificatie. Voor 5V-systemen die aandrijfkarakteristieken van 16 Ω vereisen, voegt u een serieweerstand toe (doorgaans 47–100 Ω) om de stroom tot veilige niveaus te beperken. Voor 3,3V-systemen die 42Ω-karakteristieken vereisen, kunt u in plaats daarvan de QMB-09B-03 overwegen, of evalueren of een 5V-voeding afzonderlijk naar de zoemer kan worden geleid.
Vraag 3: Wat is het praktische verschil tussen 2,7 kHz en 4,0 kHz in typische omgevingen?
2,7 kHz biedt een laagfrequente penetratie die mechanische omgevingsgeluiden onderdrukt die vaak voorkomen op fabrieksvloeren, voertuigcabines en machinebehuizingen. 4,0 kHz levert een tonaal karakter met een hogere frequentie met een sterke waarneembaarheid in stillere binnenomgevingen zoals medische faciliteiten, kantoren en consumentenomgevingen. Bij buitentoepassingen plant 2,7 kHz zich voort met minder atmosferische verzwakking over afstand. Beide frequenties zijn gelijkelijk te produceren met identieke betrouwbaarheids- en levensduurkenmerken; selectie is een akoestische voorkeur en overweging met omgevingsgeluid.
Vraag 4: Zijn aangepaste leadlengtes, alternatieve pinvormen of tape-and-reel-verpakkingen beschikbaar?

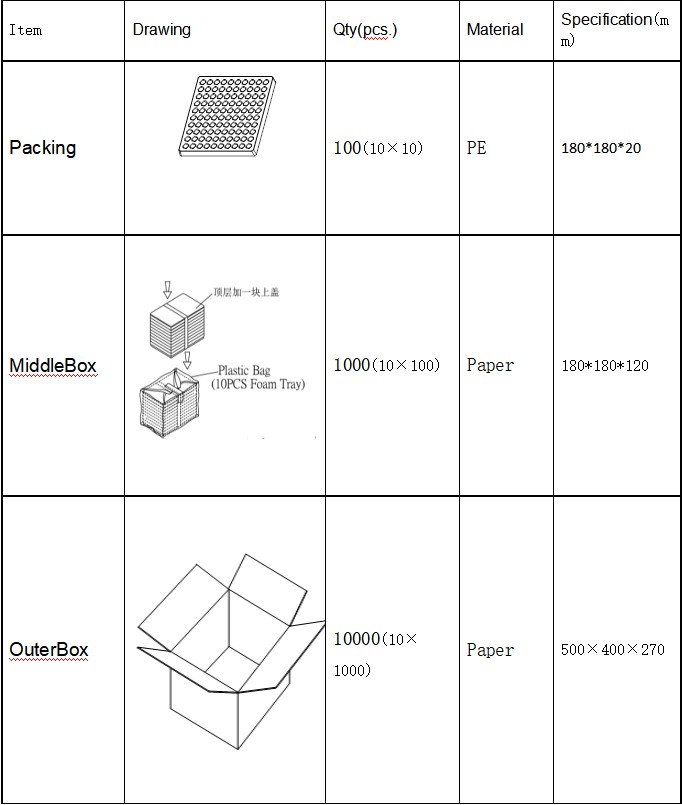

Ja. MEIDI ondersteunt het op maat knippen van kabels (recht, geknikt, verschoven of verticaal gevormd) voor niet-standaard PCB-indelingen of behuizingen met beperkte hoogte. Verpakking met tape en haspel is niet standaard voor zoemers met doorlopende gaten, maar kan worden geregeld voor automatisch inbrengen van grote volumes met minimale bestelhoeveelheden. Aangepaste leadvorming voegt doorgaans 2 tot 4 weken toe aan de doorlooptijd, afhankelijk van het volume en de complexiteit. Dien een OEM-configuratieverzoek in voor een offerte en haalbaarheidsbeoordeling.
Vraag 5: Kan ik deze zoemers aansturen met een andere frequentie dan de nominale resonantie?
SPL neemt af wanneer de resonantie wordt weggedreven; de output daalt met ongeveer 6 dB per octaaf buiten de resonantie. Voor maximaal volume rijdt u op de nominale frequentie (2700 Hz of 4000 Hz) ±5%. Voor meertonige of muzikale toepassingen die een breed frequentiebereik vereisen, kunt u een piëzo-elektrische zoemer of miniatuurluidspreker overwegen. De QMB‑09B-serie is geoptimaliseerd voor waarschuwingstonen met een vaste frequentie waarbij maximale SPL per watt de primaire vereiste is.
Vraag 6: Wat is de verwachte akoestische levensduur bij continue aandrijving bij nominale spanning?
De QMB‑09B-serie is een passieve component; De levensduur is afhankelijk van de werkcyclus van het aandrijfsignaal, de omgevingstemperatuur en de spanning. De standaardkwalificatie omvat 96 uur continu rijden bij nominale spanning met een halve werkcyclus blokgolf bij 25°C. Voor toepassingen met langere continue tonen verlengt het verminderen van de inschakelduur (bijvoorbeeld 1 seconde aan, 4 seconden uit) de levensduur en vermindert de verwarming van de spoel. Neem contact op met de fabrieksafdeling voor toepassingsspecifieke levensduurschattingen onder uw bedrijfsomstandigheden.
Neem voor kruisverwijzing met oudere zoemeronderdeelnummers, seriegegevensbladen, voorbeeldevaluatie van alle drie de varianten of aangepaste leadconfiguraties contact op met de MEIDI Replacement Parts Division.
MEIDI-vervangingstechniek reageert doorgaans binnen één werkdag op compatibiliteitsvragen met pin-outtekeningen, aantekeningen over drivercircuits en volumeprijzen voor reparatie en nieuwe productieprogramma's.
