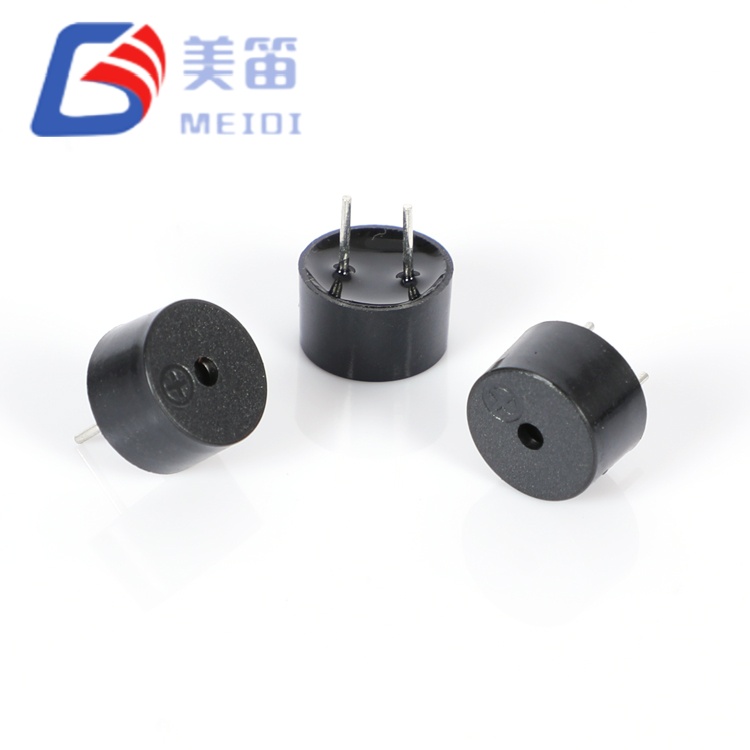

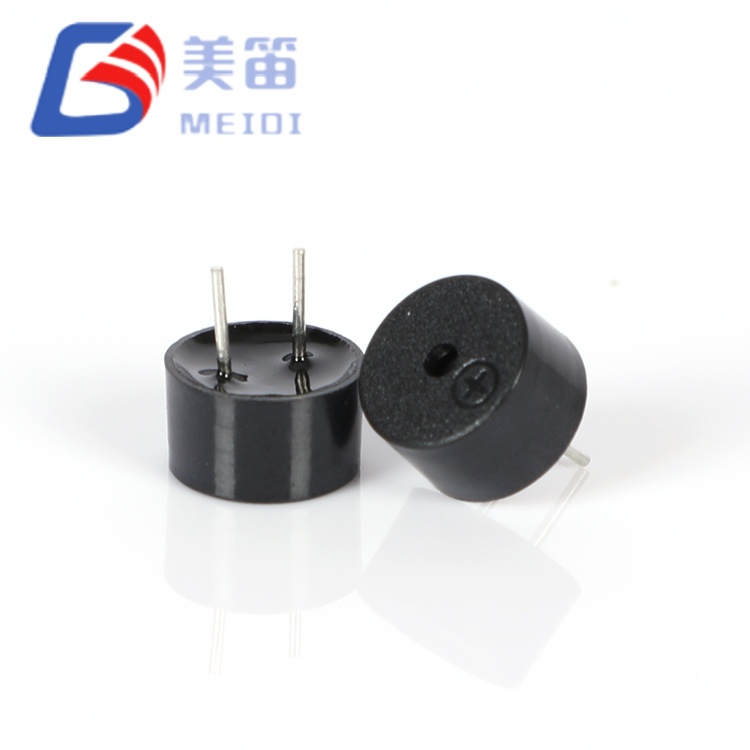

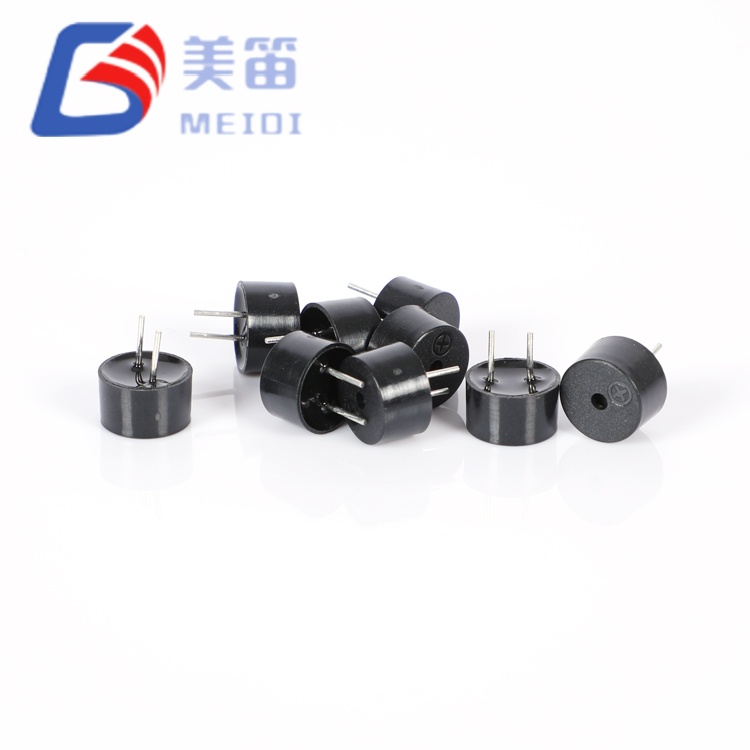

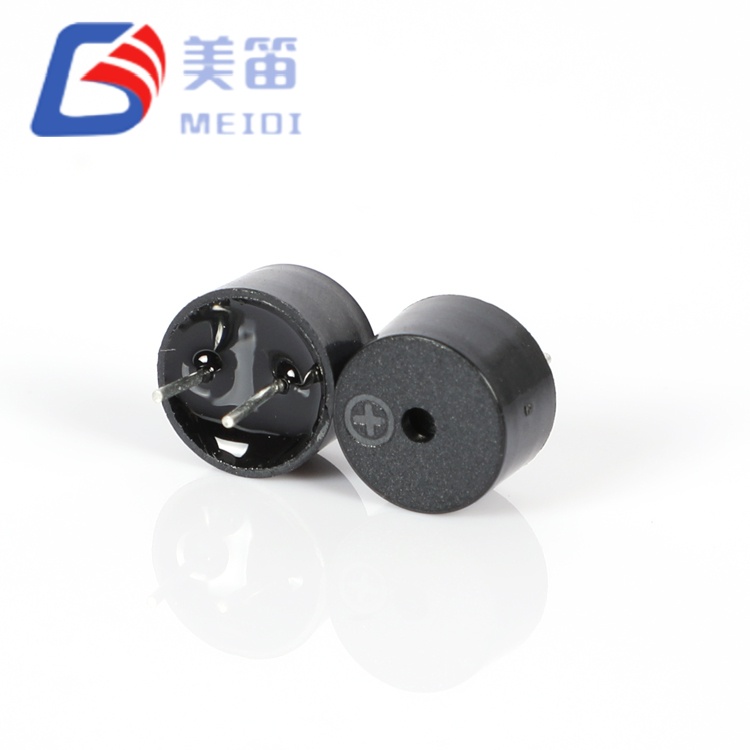

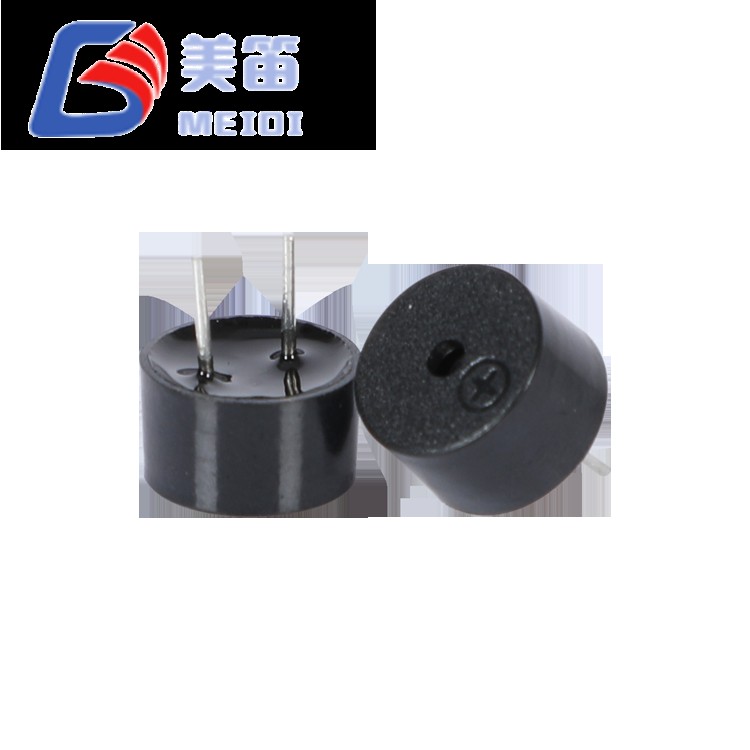

De magnetische passieve zoemer van 9*5,5 mm, drie passieve elektromagnetische zoemers met doorgaand gat onder een enkel mechanisch platform van 9,0x5,5 mm. Dankzij twee spoelweerstanden en twee resonantiefrequenties kunnen ontwerpers de zoemer afstemmen op de voedingsspanning en toonvereisten zonder het PCB-gatenpatroon te veranderen. De 16Ω-variant loopt van 1,5 V tot 4,5 V voor 3,3 V logica- en lithium-ionsystemen; de 42Ω-varianten dekken 3V tot 7V voor industriële 5V-rails. Bij alle drie de modellen bedraagt de geluidsdruk meer dan 85 dB op 10 cm, en de zwarte PBT-behuizing is geoptimaliseerd voor golf- en handmatig solderen bij assemblage met gemengde processen.
Drie elektrische profielen op één voetafdruk van 9,0 x 5,5 mm; er is geen wijziging van de lay-out nodig bij het schakelen tussen 3V- en 5V-architecturen.
Het 16Ω, 3V, 2,7kHz model is geschikt voor apparaten met batterijvoeding en apparaten op logisch niveau waarbij directe microcontrolleraandrijving de voorkeur heeft.
Het 42Ω, 5V, 2,7kHz-model vermindert het stroomverbruik van standaard industriële en auto-accessoirebussen.
Het 42Ω, 5V, 4,0kHz-model biedt dezelfde elektrische interface met een hogere frequentietoon voor toepassingen die baat hebben bij een scherpere waarschuwing.
Alle varianten hebben dezelfde pinafstand tussen de gaten, zodat reparatie- en retrofitprojecten verouderde 9 mm en 12 mm zoemers kunnen vervangen zonder wijziging van de kaart.
Minimale geluidsdruk is 85 dB op 10 cm over de hele serie; productiemonsters bereiken doorgaans 87dB tot 95dB.
| Parameter | QMB‑09B‑03 | QMB‑09B‑05 | QMB‑09B‑05 4KHZ |
| Nominale spanning | 3 V (wisselstroom) | 5 V (wisselstroom) | 5 V (wisselstroom) |
| Bedrijfsspanning | 1,5 – 4,5 V | 3 – 7 V | 3 – 7 V |
| Spoel weerstand | 16 ± 5 Ω | 42 ± 5 Ω | 42 ± 5 Ω |
| Resonante frequentie | 2700 ± 300 Hz | 2700 ± 300 Hz | 4000 ± 300 Hz |
| Geluidsuitvoer op 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB |
| Bedrijfsstroom | ≤ 80mA | ≤ 60mA | ≤ 60mA |
| Voorbeeld SPL-bereik | 87,5–94,0 dB | 91,5–94,7 dB | 91,5–94,7 dB |
| Voorbeeld van stroombereik | 69,2–75,5 mA | 46,8–51,7 mA | 46,8–51,7 mA |
| Compatibiliteit van schijven | 3,3 V MCU GPIO, Li‑ion | 5V logica, industriële bussen | 5V logica, industriële bussen |
| Typische toepassingen | Draagbare instrumenten, slimme meters, consumentenapparatuur | Industriële alarmen, auto-accessoires, PLC-modules | Medische apparatuur, beveiligingspanelen, toononderscheidende systemen |
Eén enkel mechanisch ontwerp omvat drie elektrische varianten, waardoor de architectuur van de drive kan worden voltooid zonder de lay-out van de PCB-gaten te wijzigen.
De 16Ω-spoel is afgestemd op 3,3V-voedingen, waardoor de driverfase eenvoudig blijft; de 42Ω-spoel verlaagt de stroom op 5V-rails.
Er zijn twee resonantiefrequenties beschikbaar: 2,7 kHz voor laagfrequente ruispenetratie en 4,0 kHz voor een scherpere toonkwaliteit.
De zwarte PBT-behuizing tolereert golfsolderen bij 255°C en handmatig nabewerken bij 360°C zonder vervorming of akoestische verschuiving.
De diameter van 9,0 mm en de standaard pinsteek maken de serie tot een drop-in vervanging voor veel oudere 9 mm en 12 mm doorlopende zoemers.
Elke eenheid is voorzien van een partijcode die teruggaat naar de productiedatum, testgegevens en grondstofbatches, die tien jaar worden bewaard.
| Parameter | Waarde | Testomstandigheden |
| Nominale spanning | 3 V (wisselstroom) | Resonante frequentiereferentie |
| Bedrijfsspanning | 1,5 – 4,5 V (wisselstroom) | Aandrijfsignaalpiek |
| Geluidsuitvoer op 10 cm | ≥ 85 dB | Bij 3 V, 2700 Hz, 10 cm |
| Resonante frequentie | 2700 ± 300 Hz | Bij nominale spanning |
| Spoel weerstand | 16 ± 5 Ω | Bij 25 ℃, gelijkstroom |
| Bedrijfsstroom | ≤ 80mA | Bij 3 V, 2700 Hz |
| Bedrijfstemperatuur | -20 ℃ ~ +70 ℃ | Continu |
| Opslagtemperatuur | -30 ℃ ~ +80 ℃ | Niet operationeel |

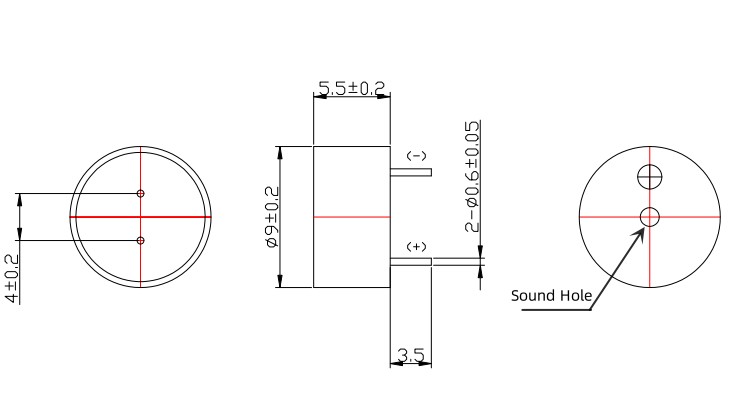

| Afmeting (diameter × H) | 9,0 × 5,5 mm | Body exclusief pinnen |
| Gewicht | 0,71 gram | Typisch |
| Behuizingsmateriaal | Zwart PBT | UL94 V‑0 |
| Parameter | Waarde | Testomstandigheden |
| Nominale spanning | 5 V (wisselstroom) | Resonante frequentiereferentie |
| Bedrijfsspanning | 3 – 7 V (wisselstroom) | Aandrijfsignaalpiek |
| Geluidsuitvoer op 10 cm | ≥ 85 dB | Bij 5 V, resonantiefrequentie 10 cm |
| Resonante frequentie | 2700 ± 300 Hz / 4000 ± 300 Hz | Bij nominale spanning |
| Spoel weerstand | 42 ± 5 Ω | Bij 25 ℃, gelijkstroom |
| Bedrijfsstroom | ≤ 60mA | Bij 5 V |
| Bedrijfstemperatuur | -20 ℃ ~ +70 ℃ | Continu |
| Opslagtemperatuur | -30 ℃ ~ +80 ℃ | Niet operationeel |
| Afmeting (diameter × H) | 9,0 × 5,5 mm | Body exclusief pinnen |
| Gewicht | 0,71 gram | Typisch |
| Behuizingsmateriaal | Zwart PBT | UL94 V‑0 |
| Methode | Temperatuur | Tijd | Maximale passen |
| Reflow-solderen | 245 ± 15 ℃ | 180 ℃ voorverwarmen 40–70 s; 245 ℃ 3 sec | 3 |
| Golfsolderen ★ | 255 ± 15 ℃ | 4–6 sec | 2–3 |
| Handmatig solderen ★ | 360 ± 10 ℃ | 2–5 sec | 2–3 |
★ Voorkeursmethoden voor montage door gaten. De PBT-behuizing handhaaft de dimensionale stabiliteit over deze profielen, waardoor losraken van de aansluitingen of vervorming van de akoestische holte wordt voorkomen.
QMB-09B-03: draagbare instrumenten, slimme energiemeters, 3,3V-besturingskaarten voor consumentenapparatuur en door Li-ion gevoede IoT-sensoren waarbij een eencellige voeding en directe GPIO-aandrijving wenselijk zijn.
QMB-09B-05: industriële PLC-alarmmodules, 5V accessoirecircuits voor auto's, commerciële koelregelaars en ononderbroken voedingen die profiteren van een lagere spoelstroom.
QMB‑09B‑05 4KHZ: medische diagnostische apparatuur, beveiligingsinbraakpanelen, toononderscheidende alarmnetwerken en consumentenproducten die een hogere waarschuwing vereisen.

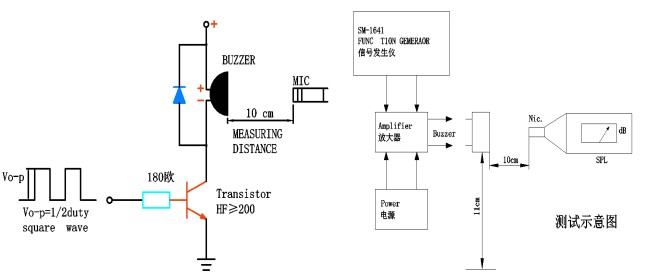

| Variant | Type bestuurder | Configuratie | Opmerkingen |
| QMB‑09B‑03 | Microcontroller GPIO | Push-pull 3,3 V | Controleer of de pin minimaal 70 mA kan leveren; Voeg een terugslagdiode over de spoel toe. |
| QMB‑09B‑03 | Open-collector-transistor | NPN/PNP met pull-up | Een basisweerstand van 1kΩ is een typische startwaarde. |
| QMB‑09B‑05 / 4KHZ | 5V logische uitgang | Direct of gebufferd | De spoel van 42 Ω trekt minder stroom; voor lange kabeltrajecten wordt nog steeds een transistorbuffer aanbevolen. |
| QMB‑09B‑05 / 4KHZ | Speciale zoemer-driver-IC | Blokgolfuitvoer | Zorg ervoor dat de uitgangsfrequentie overeenkomt met de nominale resonantie van de zoemer voor een maximaal volume. |
| Alle varianten | Audio-versterker | Sinus- of blokgolf | Zorg ervoor dat de uitgangsimpedantie van de versterker compatibel is met de spoelweerstand. |
Een blokgolf met een duty-cycle van 50% bij de resonantiefrequentie (2,7 kHz of 4,0 kHz) en nominale spanning levert de gespecificeerde geluidsdruk op. Off-resonantie drive vermindert de output met ongeveer 6 dB per octaaf.
| Ontwerpsituatie | Voordeel van de QMB‑09B-serie |
| Definitieve systeemspanning is nog niet vastgesteld | Eén voetafdruk accepteert varianten van 16Ω of 42Ω, zodat het PCB-ontwerp kan doorgaan terwijl de voedingsrail wordt bevestigd. |
| Moet 2,7 kHz vergelijken met 4,0 kHz | Hetzelfde aandrijfcircuit en dezelfde montage, alleen het onderdeelnummer verandert tijdens akoestische tests. |
| Oudere apparatuur repareren met een verouderde zoemer | De diameter van 9,0 mm en de standaard pinsteek komen vaak rechtstreeks overeen met 9 mm en 12 mm doorlopende zoemers. |
| Golfsolderen en handmatig nabewerken op dezelfde lijn | De PBT-behuizing is speciaal geselecteerd voor deze thermische profielen en blijft dimensionaal stabiel en akoestisch consistent. |
| Vermindering van het aantal leveranciers | Drie elektrische configuraties worden gedekt door één enkele mechanische familie, waardoor de kwalificatie- en voorraadwerklast wordt verlaagd. |
Met een gewicht van 0,71 g voegt de zoemer minimale massa toe aan het bord, en de gevestigde pin-indeling versnelt de integratie. Voorbeeldgegevens bevestigen dat alle parameters comfortabel binnen de gepubliceerde vensters passen.
MEIDI Intelligent Technology produceert sinds 2011 elektromagnetische en piëzo-elektrische akoestische componenten. De verticaal geïntegreerde fabriek van het bedrijf in Jiangsu, China, omvat het in-house PBT-gieten, nauwkeurig wikkelen van de spoel, geautomatiseerde assemblage en volledige inline akoestische tests. Een ISO 9001-gecertificeerd kwaliteitssysteem en een speciaal betrouwbaarheidslaboratorium ondersteunen de consistentie die vereist is voor grootschalige industriële en automobielprogramma's.
Elke productiebatch van de QMB-09B-serie ondergaat 100% verificatie van de spoelweerstand en statistische controles van de resonantiefrequentie. Het geluidsdrukniveau is bevestigd ten opzichte van het minimum van 85 dB en de soldeerbaarheid is getest volgens J-STD-002. De RoHS- en REACH-naleving blijft gehandhaafd en er zijn volledige materiaalverklaringen beschikbaar. Een op de behuizing aangegeven partijcode zorgt voor traceerbaarheid tot de productiedatum, de testgegevens en de grondstofbatch gedurende tien jaar.
Vraag 1: Hoe kies ik tussen de drie modellen?
Begin met uw beschikbare spanning. Voor 3,3V logica of eencellige lithium-ion is de QMB-09B-03 (16Ω) de natuurlijke keuze. Voor 5V industriële of autorails verminderen de QMB-09B-05 of QMB-09B-05 4KHZ (beide 42Ω) de stroomvraag. Kies vervolgens de toon: 2,7 kHz voor laagfrequente waarschuwingspenetratie, 4,0 kHz voor een helderder, onderscheidend geluid. Ze delen alle drie dezelfde voetafdruk, dus een late wijziging is eenvoudig.
Vraag 2: Kan de QMB‑09B‑03 worden gebruikt op 5 V, of de 42 Ω-onderdelen op 3,3 V?
Als u het 16Ω-model boven 4,5 V gebruikt, kan de spoel oververhit raken. Het 42Ω-model onder 3V produceert een aanzienlijk lager geluidsniveau. Als je 16Ω bij 5V nodig hebt, voeg dan een serieweerstand toe om de stroom te beperken; de SPL zal nog steeds dalen. Voor 3,3V-systemen die een hogere impedantie vereisen, is de 16Ω-variant de betere match.
Vraag 3: Wat is het praktische verschil tussen 2,7 kHz en 4,0 kHz in een echte omgeving?
2,7 kHz heeft de neiging laagfrequent mechanisch geluid te onderdrukken, waardoor het geschikt is voor fabrieksvloeren en apparatuur buitenshuis. 4,0 kHz ligt dichter bij de piek van de menselijke gehoorgevoeligheid en geeft een heldere, gemakkelijk te onderscheiden toon voor medische, beveiligings- en consumentenapparatuur binnenshuis. Beide zijn even robuust en betrouwbaar.
Vraag 4: Zijn aangepaste leadlengtes of tape-and-reel-verpakkingen beschikbaar?

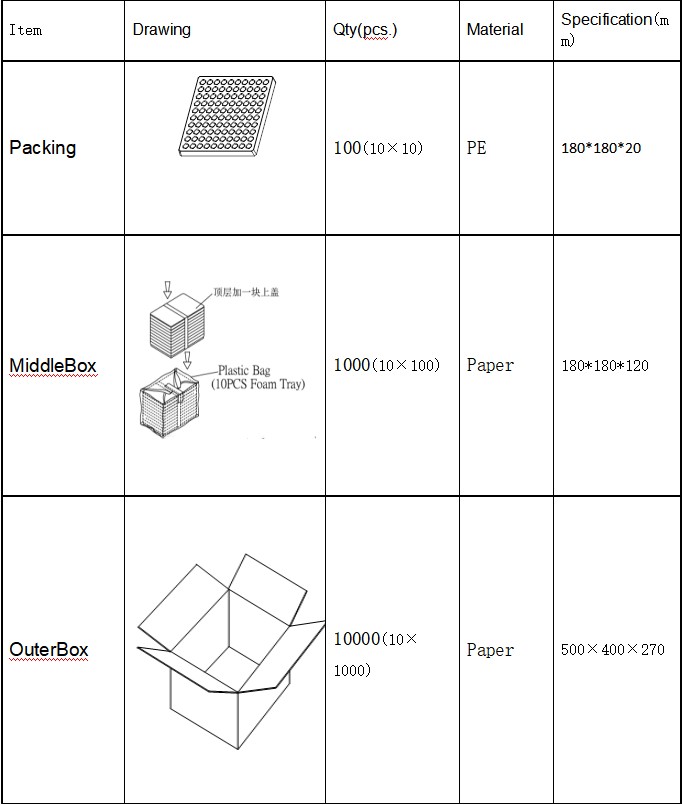

Ja. MEIDI kan rechte, geknikte of verschoven loodvormen leveren voor niet-standaard PCB-lay-outs. Tape-and-reel is niet standaard voor onderdelen met doorlopende gaten, maar kan worden toegepast voor geautomatiseerde invoeglijnen. Minimale bestelhoeveelheden en levertijden variëren afhankelijk van de wijziging.
Vraag 5: Kan ik de zoemer wegsturen van de resonantiefrequentie voor een andere toon?
Het geluidsniveau daalt merkbaar wanneer de aandrijffrequentie weggaat van resonantie. Voor een maximaal volume moet u binnen ±5% van de nominale 2700 Hz of 4000 Hz blijven. Als uw toepassing een breed frequentiebereik nodig heeft, is een piëzo-elektrische zoemer of miniatuurluidspreker een geschiktere keuze.
Neem voor kruisverwijzingen met oudere onderdeelnummers, evaluatievoorbeelden van alle drie de varianten of aangepaste leadconfiguraties contact op met het MEIDI-team voor vervangingsonderdelen. Compatibiliteitsvragen worden doorgaans binnen één werkdag beantwoord, samen met pinouttekeningen en aantekeningen over de aandrijfcircuits.
