Dubbele spanningsopties: 5Vo-p (30Ω) en 12Vo-p (120Ω)
800 Hz resonantiefrequentie voor externe blokgolfaandrijving
Min. 85 dB geluidsdruk op 10 cm onder nominale rijomstandigheden
PBT-behuizing voor structurele stabiliteit
-20℃ tot +70℃ bedrijfstemperatuurbereik
Twee spoelweerstandsopties die passen bij verschillende drivercircuitontwerpen

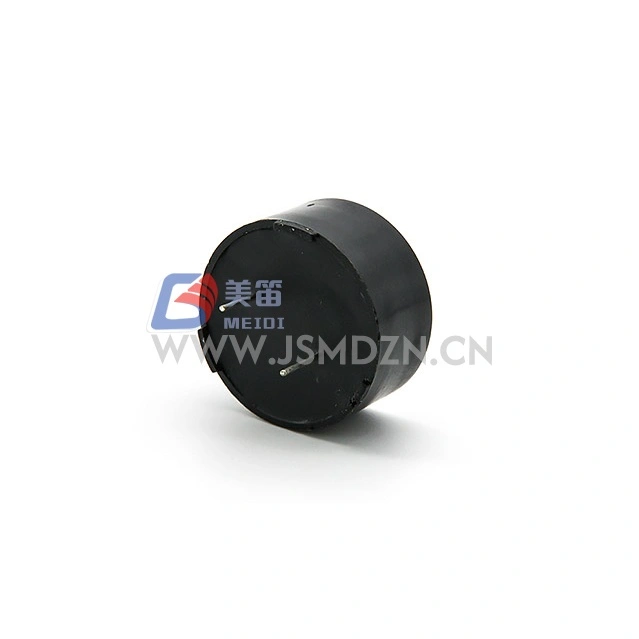

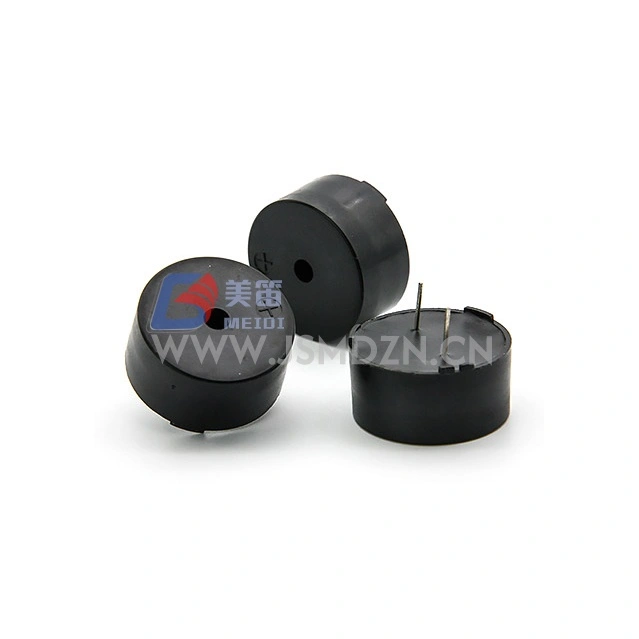

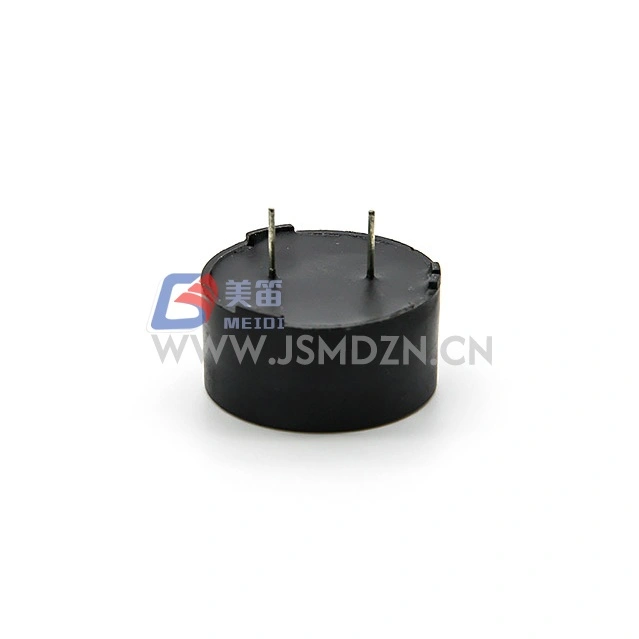

De MEIDI KC2512 25 mm elektromagnetische passieve zoemer is een elektromagnetische passieve zoemer die is ontworpen voor toepassingen die een extern aandrijfsignaal vereisen voor het genereren van geluid. Met een lichaamsdiameter van 25 mm biedt deze zoemer plaats aan twee verschillende spoelconfiguraties om te voldoen aan verschillende spanningsrails en vereisten voor drivercircuits.
De KC2512-30R-variant werkt op 5Vo-p met een spoel van 30Ω. De KC2512-120R-variant werkt op 12Vo-p met een spoel van 120Ω. Beide varianten resoneren op 800 Hz en vereisen externe blokgolfexcitatie op of nabij deze frequentie voor optimale akoestische prestaties.
De PBT-behuizing biedt maatvastheid over het nominale bedrijfstemperatuurbereik. Voor toepassingen die alternatieve spoelweerstanden of spanningswaarden vereisen, kunt u contact opnemen met MEIDI voor aangepaste zoemerconfiguraties.
Dubbele spoelconfiguratie --- 30Ω (5V) en 120Ω (12V) opties om te passen bij verschillende systeemspanningsrails
Externe schijfarchitectuur --- accepteert blokgolfsignalen op 800 Hz; vereist AC-excitatie, DC-spanning alleen zal geen hoorbare output produceren

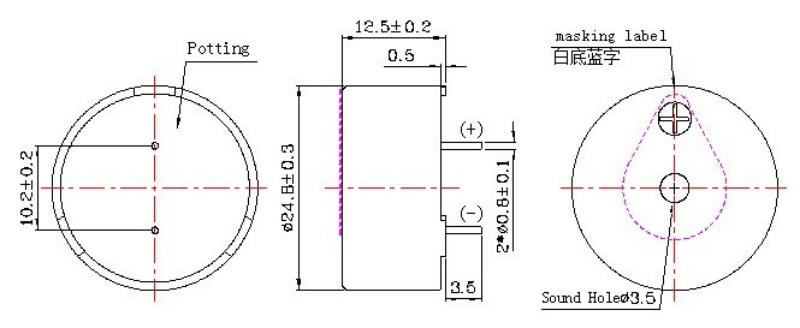

Vormfactor van 25 mm --- standaarddiameter voor gangbare paneel- en PCB-montagelay-outs
Stabiele akoestische output --- Min. 85 dB op 10 cm bij gebruik met nominale spanning en resonantiefrequentie met blokgolf van 50% inschakelduur
PBT-behuizingsmateriaal --- zorgt voor structurele integriteit over het hele bedrijfstemperatuurbereik
Brede bedrijfstemperatuur --- -20℃ tot +70℃
| Parameter | KC2512-30R | KC2512-120R |
| Producttype | Elektromagnetische passieve zoemer | Elektromagnetische passieve zoemer |
| Nominale spanning | 5Vo-p | 12Vo-p |
| Bedrijfsspanning | 3--7Vo-p | 9--14Vo-p |
| Nominale stroom (MAX) | 30mA | 40mA |
| Min. Geluidsuitvoer op 10 cm | 85dB | 85dB |
| Spoel weerstand | 30 ± 5Ω | 120 ± 15Ω |
| Resonante frequentie | 800 Hz | 800 Hz |
| Behuizingsmateriaal | PBT | PBT |
| Bedrijfstemperatuur | -20℃ ~ +70℃ | -20℃ ~ +70℃ |
| Opslagtemperatuur | -30℃ ~ +80℃ | -30℃ ~ +80℃ |
| Netto gewicht | 8g | 8g |
Industriële bedieningspanelen en PLC-systemen die een akoestische statusindicatie vereisen met externe aandrijfcircuits
Besturingskaarten voor consumentenapparatuur die gebruik maken van 5V of 12V logische uitgangen voor alarm- en waarschuwingsfuncties
Beveiligings- en toegangscontrolesystemen met speciale zoemeruitgangen
Test- en meetapparatuur die hoorbare feedback nodig heeft tijdens bedieningssequenties
Voedings- en UPS-eenheden voor geluidswaarschuwingen bij storingen
Gebouwautomatiseringssystemen met gecentraliseerde alarmmeldingsmodules
| Ontwerpvereiste | KC2512 Voordeel |
| Flexibele spanningsrailcompatibiliteit | Dubbele varianten (5V/30Ω en 12V/120Ω) |
| Consistent akoestisch karakter | 800 Hz resonantiefrequentie |
| Standaard montage-integratie | Diameter van 25 mm voor gangbare paneeluitsparingen en PCB-indelingen |
| Matching van drivercircuits | Twee spoelweerstandsopties voor verschillende sourcing/sinking-mogelijkheden |
| Milieuduurzaamheid | PBT-behuizing geschikt voor gebruik van -20 ℃ tot +70 ℃ |

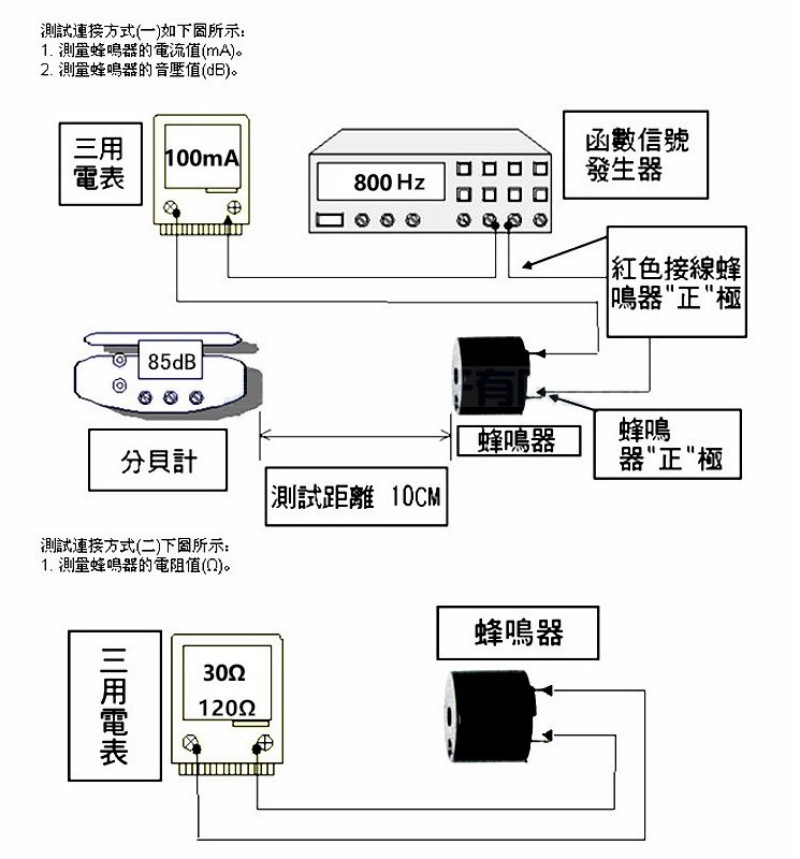

MEIDI produceert de KC2512-serie met kwaliteitscontroleprocessen die de inspectie van binnenkomend materiaal, monitoring tijdens het proces en uiteindelijke elektrische tests omvatten. Elke productiebatch ondergaat verificatie van de resonantiefrequentie, spoelweerstand en geluidsdrukniveau om conformiteit met de datasheetspecificaties te bevestigen.
De KC2512-serie wordt onderworpen aan omgevings- en mechanische stresstests om de duurzaamheid onder typische bedrijfs- en opslagomstandigheden te verifiëren. Na het testen moet het product voldoen aan de acceptatiecriteria zonder gebreken in uiterlijk of elektrische eigenschappen.
| Testitem | Testomstandigheden |
| Levenstest | Nominale spanning, 1/2 duty resonantiefrequentie vierkante golf, 96 uur bij 25 ± 10 ℃ |
| Test op hoge temperatuur | +80℃ opslag gedurende 96 uur, herstel gedurende 3 uur bij kamertemperatuur vóór het testen |
| Lage temperatuurtest | -40℃ opslag gedurende 96 uur, herstel gedurende 3 uur bij kamertemperatuur vóór het testen |
| Vochtigheidstest | +40±3℃, 90%--95% RH, 48 uur, herstel bij kamertemperatuur gedurende 6 uur vóór testen |
| Thermische schoktest | 70℃ 2 uur → -20℃ 2 uur (1 cyclus), interval 1 uur tussen cycli, totaal 10 cycli |
| Valproef | Standaardverpakking, alle 6 vlakken en 3 randen, valt vanaf 1,2 m hoogte op dik houten bord |
| Trillingstest | 1000 cycli/min, amplitude 1,5 mm, 1 uur per as, 3 assen totaal |
Let op: Zorg ervoor dat er geen vreemde materialen in het product terechtkomen, inclusief magnetische materialen, in water oplosbare materialen en corrosieve gassen, aangezien deze de elektrische prestaties beïnvloeden.
1. Heeft de KC2512 een extern aandrijfsignaal nodig of kan deze met gelijkspanning worden aangedreven?
Als passieve elektromagnetische zoemer heeft de KC2512 een extern AC-signaal nodig --- meestal een blokgolf op of nabij 800 Hz --- om hoorbare output te genereren. Gelijkspanning alleen produceert geen geluid en kan de spoel beschadigen door een continue stroom.
2. Welke KC2512-variant moet ik selecteren voor een 5V-microcontrollersysteem?
Selecteer de KC2512-30R voor 5V-systemen. De spoelweerstand van 30 Ω is geschikt voor 5V-p-werking met een maximaal stroomverbruik van 30 mA. Controleer of uw stuurcircuit de vereiste stroom kan leveren of afvoeren, of gebruik een transistorbuffertrap.
3. Wat is de aanbevolen rijfrequentie voor maximale geluidsdruk?
Maximale SPL treedt op bij de resonantiefrequentie van 800 Hz. SPL neemt af wanneer het buiten de resonantie wordt gedreven. Voor consistente Min. 85dB output, aandrijving op 800Hz met 50% dutycycle blokgolf bij de nominale spanning voor de geselecteerde variant.
4. Welk drivercircuit is geschikt voor de 120Ω KC2512-120R-variant?
Standaard open-collector- of push-pull-transistorconfiguraties zijn compatibel. De 120Ω-spoel trekt maximaal 40 mA bij 12Vo-p. Voor directe GPIO-aandrijving van de microcontroller controleert u de huidige capaciteit van de poort. Bij het aansturen van inductieve belastingen wordt een terugslagdiode aanbevolen.
5. Zijn aangepaste spoelweerstanden of resonantiefrequenties beschikbaar voor de 25 mm-vormfactor?
Neem contact op met MEIDI voor technische vragen over aangepaste configuraties binnen de KC2512-serie of gerelateerde elektromagnetische zoemerproducten.
Neem voor technische gegevensbladen, toepassingsnotities voor aandrijfcircuits of discussies over OEM-configuraties contact op met MEIDI Application Engineering.
| Item | Specificatie |
| Producttype | ELEKTROMAGNETISCHE ZOEMER |
| Hoeveelheid | Neem contact op met MEIDI voor verpakkingsdetails |
| Kartonvolume | Neem contact op met MEIDI voor verpakkingsdetails |
