6,5 mm x 3,5 mm voetafdruk voor PCB-lay-outs met hoge dichtheid
2731 Hz resonantiefrequentie voor toongeneratie met externe blokgolfaandrijving
Spoelimpedantie van 16 Ω voor laagspanningsdrivercircuits op logisch niveau
Min. 70 dB geluidsdruk op 10 cm onder nominale 3Vo-p-aandrijfomstandigheden
Opbouwpakket voor geautomatiseerde pick-and-place montage
-20℃ tot +70℃ bedrijfstemperatuurbereik

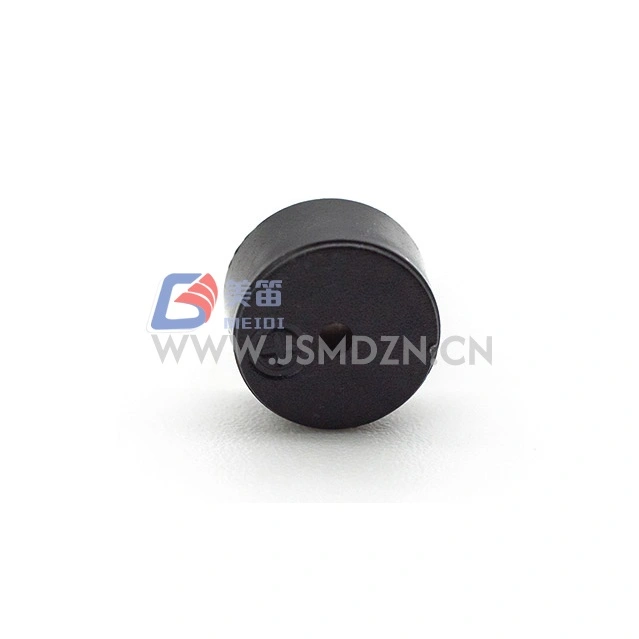

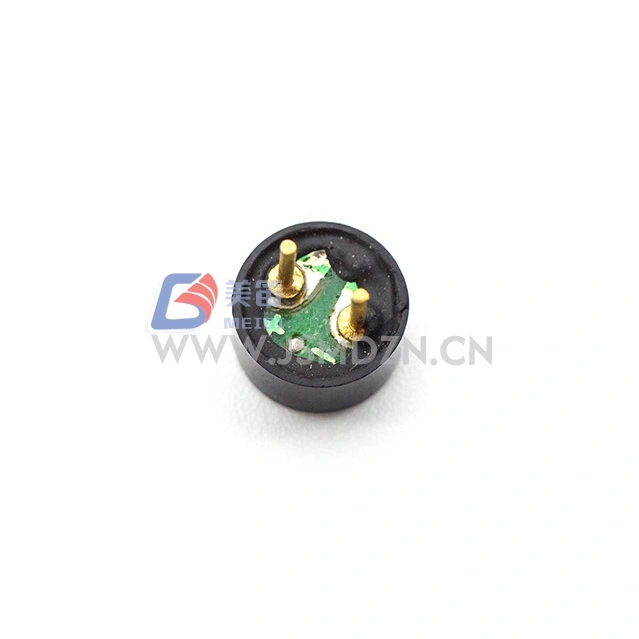

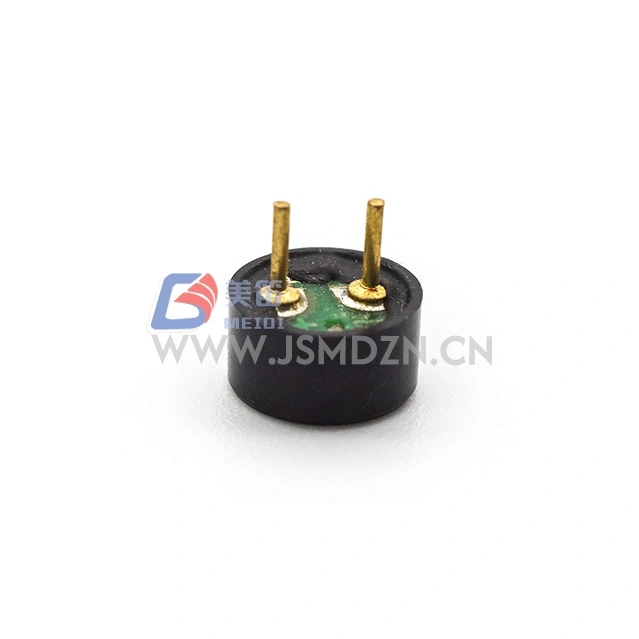

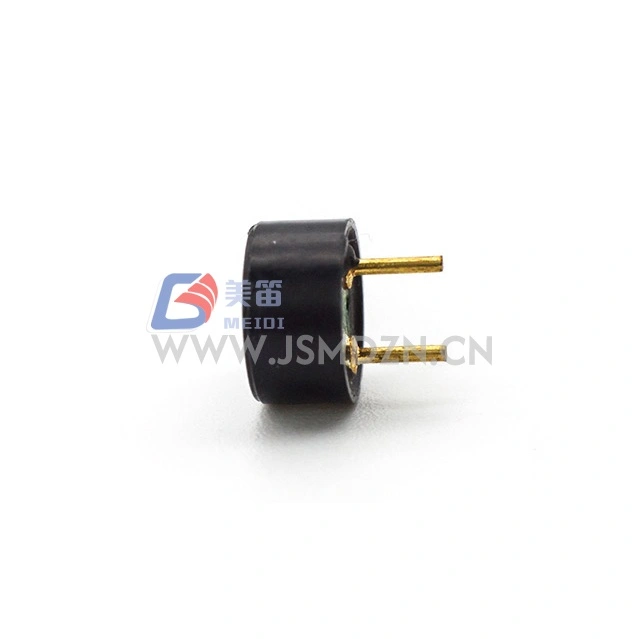

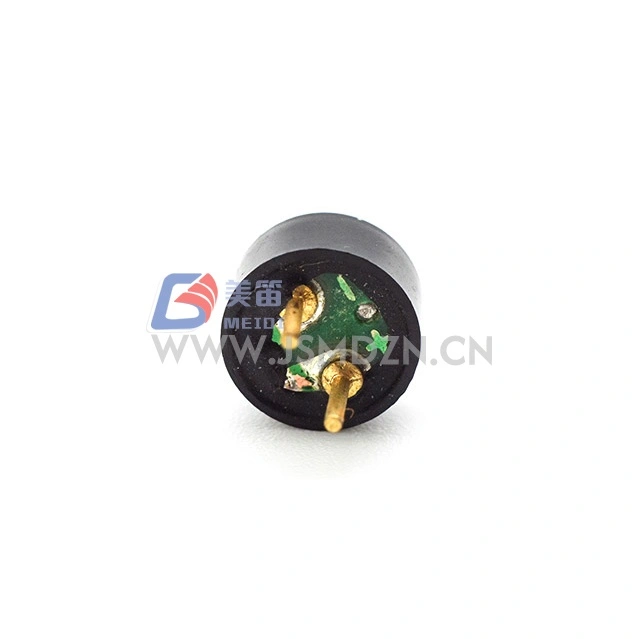

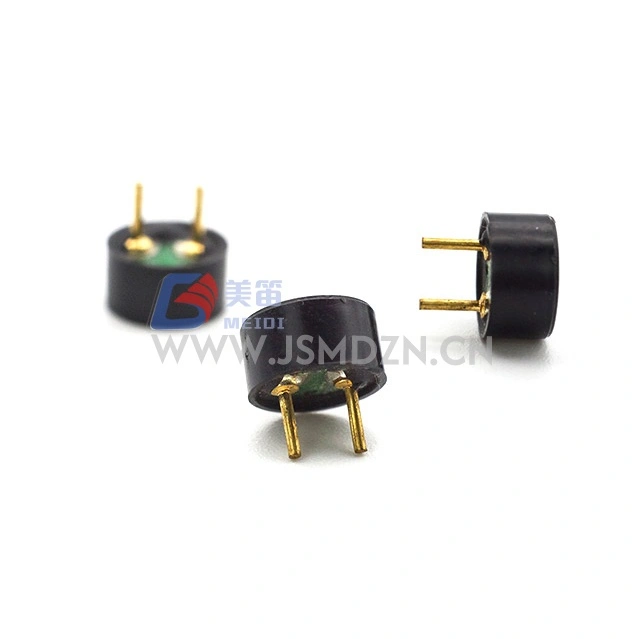

De MEIDI HN-6535 6,5x3,5 mm SMD elektromagnetische passieve zoemer is een miniatuur elektromagnetische passieve zoemer voor opbouwmontage, ontworpen voor toepassingen waarbij het PCB-oppervlak beperkt is. Met een afmeting van 6,5 mm x 3,5 mm neemt deze zoemer minimale ruimte op het bord in beslag, terwijl hij hoorbare feedback geeft via externe blokgolfexcitatie.
De resonantiefrequentie van 2731 Hz produceert een toon die geschikt is voor nabijheidswaarschuwingen, statusindicatie en feedback van de gebruikersinterface. Met een nominale spanning van 3Vo-p en een werkbereik van 2-5Vo-p, kan de HN-6535 worden geïntegreerd met 3,3V en 5V logische rails.
De spoelweerstand van 16 Ω maakt aansturing mogelijk via GPIO-pinnen van de microcontroller of low-side transistorschakelaars in ontwerpen met beperkte ruimte. De zwarte Noryl-behuizing zorgt voor maatvastheid tijdens reflow-soldeerprocessen. Voor toepassingen die alternatieve resonantiefrequenties in compacte vormfactoren vereisen, kunt u contact opnemen met MEIDI voor SMD-zoemeroplossingen.

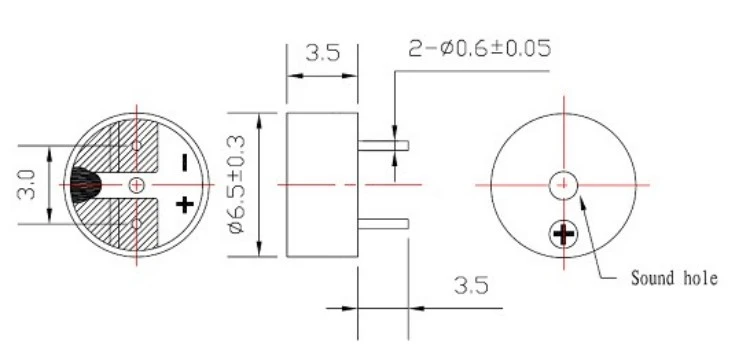

Miniatuur SMD-voetafdruk --- 6,5 mm x 3,5 mm behuizingsgrootte voor PCB-assemblages met hoge dichtheid waarbij montage door gaten onpraktisch is
2731 Hz resonantiefrequentie --- toongeneratie bij aandrijving met externe blokgolf op nominale frequentie; vereist AC-excitatie, DC-spanning alleen zal geen geluid produceren
Lage spoelimpedantie --- 16Ω weerstand voor interface met 3V-uitgangen op logisch niveau
Gedefinieerd akoestisch vermogen --- Min. 70 dB op 10 cm bij aandrijving op 3Vo-p, 2731 Hz, 50% inschakelduur blokgolf
Noryl behuizingsmateriaal --- zwarte thermoplastische behuizing compatibel met standaard opbouwreflow-profielen
Lichtgewicht constructie --- ongeveer 0,5 g per eenheid
| Parameter | Waarde | Testomstandigheden |
| Producttype | Elektromagnetische passieve zoemer | --- |
| Nominale spanning | 3Vo-p | Resonante frequentiereferentie |
| Bedrijfsspanning | 2-5Vo-p | Aandrijfsignaalpiek |
| Nominale stroom | Max. 80mA | Bij 2731 Hz, 50% inschakelduur, 3Vo-p blokgolf |
| Geluidsdrukniveau | Min. 70dB | Bij 2731 Hz, 50% inschakelduur, 3Vo-p, 10 cm |
| Spoel weerstand | 16 ± 3Ω | --- |

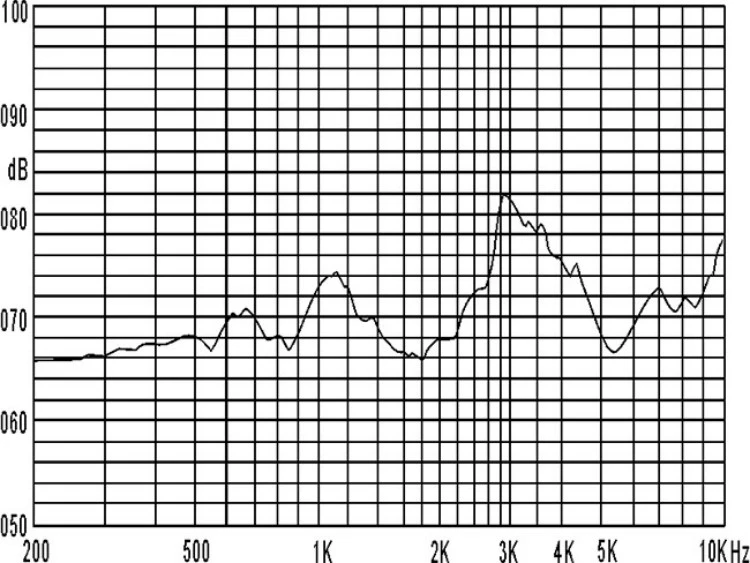

| Resonante frequentie | 2731 Hz | Bij nominale spanning |
| Bedrijfstemperatuur | -20℃ ~ +70℃ | --- |
| Opslagtemperatuur | -30℃ ~ +80℃ | --- |
| Netto gewicht | Ongeveer. 0,5 g | --- |
| Behuizingsmateriaal | Zwarte Noryl | --- |
| Milieubescherming | RoHS | --- |

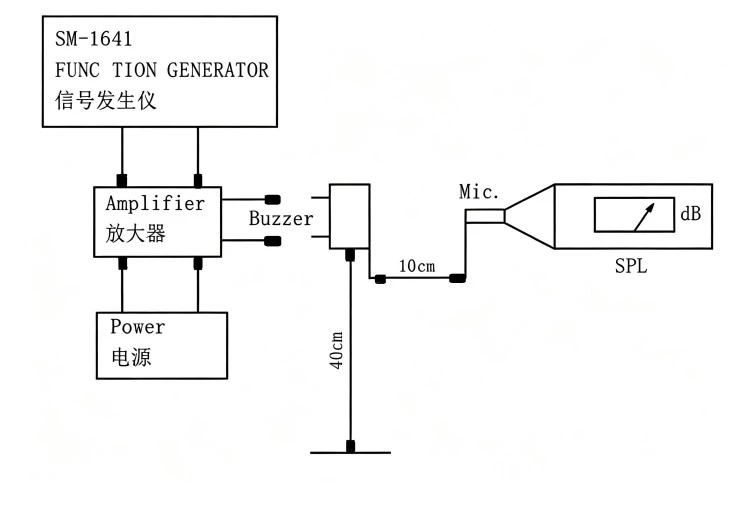

Standaard testomstandigheden: temperatuur 25 ± 3 ℃, vochtigheid 60 ± 10% R.H., druk 860-1060 hPa
Draagbare medische apparaten en gezondheidsmonitors die compacte hoorbare waarschuwingen vereisen in behuizingen die op batterijen werken
Smart home-sensoren en IoT-gateways met beperkte PCB-ruimte voor audiofeedbackcomponenten
Handinstrumentatie en meterapparatuur voor bevestigingstonen voor de werking
Draagbare elektronica en fitnesstrackers waarbij de hoogte en het gewicht van de componenten beperkt zijn
Compacte apparaatbesturingskaarten in keuken- en huishoudelijke apparatuur voor timer- en alarmfuncties
POS-terminals en betaalapparaten voor akoestische indicatie van de transactiestatus
| Ontwerpvereiste | HN-6535 Voordeel |
| PCB-indelingen met beperkte ruimte | 6,5 mm x 3,5 mm SMD-voetafdruk minimaliseert het verbruik van het bordoppervlak |
| Laagspanningssysteemintegratie | 3Vo-p-classificatie met 2-5Vo-p-bereik voor 3,3V/5V logica-compatibiliteit |
| Geautomatiseerde assemblage van grote volumes | Opbouwpakket compatibel met standaard pick-and-place- en reflow-processen |
| Toepassingen met lage massa | Ongeveer. 0,5 g per eenheid, geschikt voor draagbare en handheld-ontwerpen |
| Naleving van milieuvoorschriften | RoHS-compatibel |
MEIDI vervaardigt de HN-6535 met kwaliteitscontroleprocessen die de inspectie van binnenkomend materiaal, dimensionale verificatie tijdens het proces en het testen van de uiteindelijke elektrische parameters omvatten. Standaard testomstandigheden worden gehandhaafd op een temperatuur van 25 ± 3 ℃, een relatieve vochtigheid van 60 ± 10% en een atmosferische druk van 860-1060 hPa voor consistente herhaalbaarheid van de metingen.
Na een van de volgende tests moet het product aan de acceptatiecriteria voldoen: geen defecten of verslechtering van het uiterlijk en de elektrische eigenschappen (behalve SPL); SPL mag niet met meer dan 10 dB afnemen ten opzichte van de minimale SPL gespecificeerd in het gegevensblad.
| Testitem | Testomstandigheden |
| Levenstest | 25 ± 10 ℃, nominale spanning, 1/2 duty resonantiefrequentie blokgolf, 96 uur |
| Test op hoge temperatuur | +80℃ opslag gedurende 96 uur, herstel gedurende 3 uur bij kamertemperatuur vóór het testen |
| Lage temperatuurtest | -30 ℃ opslag gedurende 96 uur, herstel gedurende 3 uur bij kamertemperatuur vóór het testen |
| Vochtigheidstest | +40±3℃, 90%–95% RH, 48 uur, herstel gedurende 6 uur bij kamertemperatuur vóór testen |
| Thermische schoktest | 70℃ 2 uur → -20℃ 2 uur (1 cyclus), interval 1 uur tussen cycli, totaal 10 cycli |
| Valproef | Standaardverpakking, alle 6 vlakken en 3 randen, valt vanaf 1,2 m hoogte op dik houten bord |
| Trillingstest | 1000 cycli/min, amplitude 1,5 mm, 1 uur per as, 3 assen totaal |
Let op: Zorg ervoor dat er geen vreemde materialen in het product terechtkomen, inclusief magnetische materialen, in water oplosbare materialen en corrosieve gassen, aangezien deze de elektrische prestaties van het product zullen beïnvloeden.
1. Welk soldeerproces wordt aanbevolen voor de HN-6535 SMD-zoemer?
Neem contact op met MEIDI voor het aanbevolen reflow-soldeerprofiel. De zwarte Noryl-behuizing is compatibel met standaard reflow-processen voor opbouwmontage.
2. Kan de HN-6535 rechtstreeks vanaf een GPIO-pin van een microcontroller worden aangestuurd?

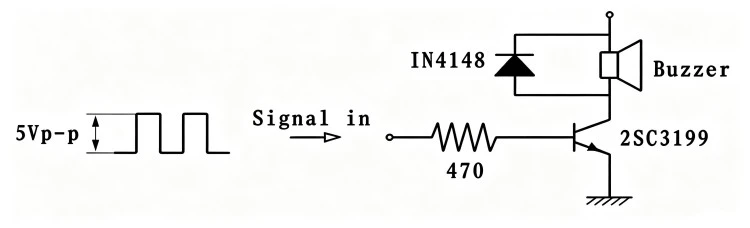

De 16Ω-spoel trekt maximaal 80 mA bij 3Vo-p. Controleer of de GPIO van uw microcontroller deze stroom continu kan sourcen of sinken. Als de GPIO-stroomsterkte onvoldoende is, gebruik dan een NPN- of MOSFET-schakelaar aan de lage kant met een stroombegrenzende weerstand.
3. Wat gebeurt er als de zoemer op een andere frequentie dan 2731 Hz wordt aangedreven?
Het geluidsdrukniveau neemt af wanneer het buiten de resonantie wordt gedreven. Voor consistente Min. 70dB output, aandrijving op 2731Hz met 50% dutycycle blokgolf bij 3Vo-p. Een werking ver van resonantie kan resulteren in een aanzienlijk verminderde hoorbare output.
4. Is de HN-6535 geschikt voor toepassingen voor continue toongeneratie?
De levensduurtestconditie specificeert 96 uur continu gebruik bij nominale spanning en resonantiefrequentie. Voor toepassingen die langere ononderbroken bedrijfsperioden vereisen, kunt u contact opnemen met MEIDI voor betrouwbaarheidsgegevens die specifiek zijn voor uw bedrijfscyclus en omgevingsomstandigheden.
5. Zijn er alternatieve verpakkingsgroottes beschikbaar met dezelfde resonantiefrequentie van 2731 Hz?
Neem contact op met MEIDI voor technische vragen over alternatieve vormfactoren en spoelconfiguraties binnen het assortiment elektromagnetische passieve zoemers.
Voor technische datasheets, reflow-soldeerprofielen, toepassingsnotities voor aandrijfcircuits of discussies over OEM-configuraties kunt u contact opnemen met MEIDI Application Engineering.
| Item | Specificatie |
| Producttype | ELEKTROMAGNETISCHE ZOEMER |
| Hoeveelheid | Neem contact op met MEIDI voor verpakkingsdetails |
| Kartonvolume | Neem contact op met MEIDI voor verpakkingsdetails |
