Externe blokgolfaandrijving op 2400 Hz voor consistente akoestische output
Spoelimpedantie van 42 Ω voor PCB-lay-outs met doorlopende gaten
Diameter van 12 mm voor gangbare PCB-lay-outs met doorlopende gaten
Min. 85 dB geluidsdruk op 10 cm onder nominale rijomstandigheden
-20℃ tot +70℃ bedrijfstemperatuurbereik
Zwarte PPO-behuizing compatibel met assemblageprocessen met doorlopende gaten

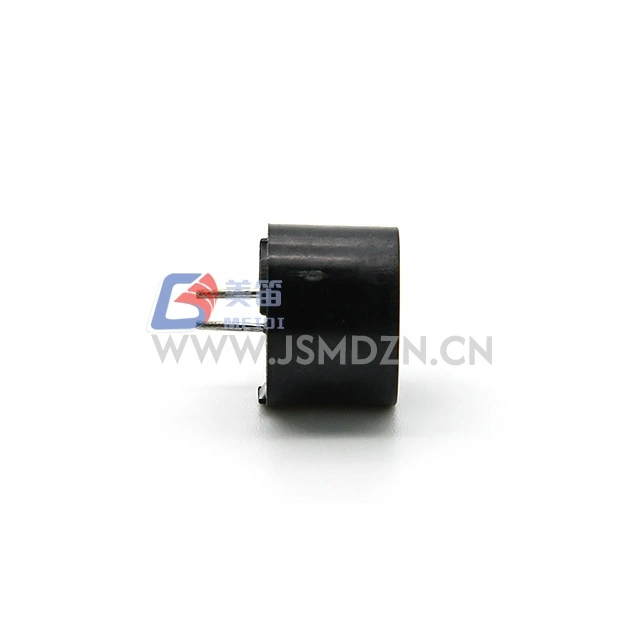

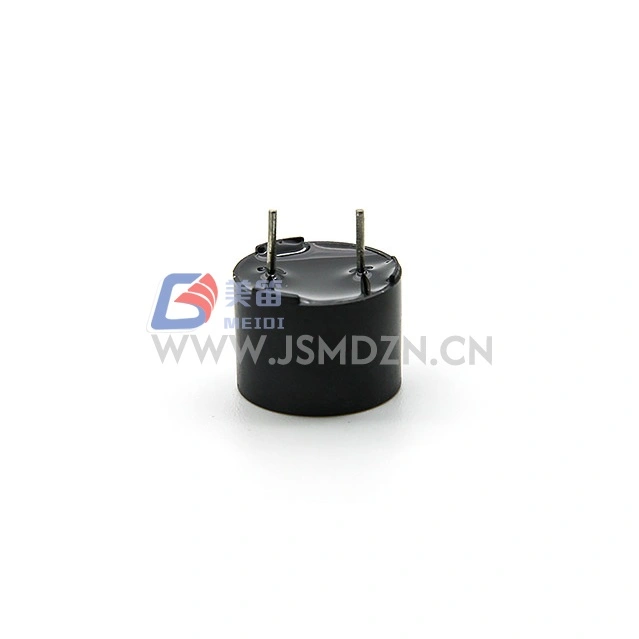

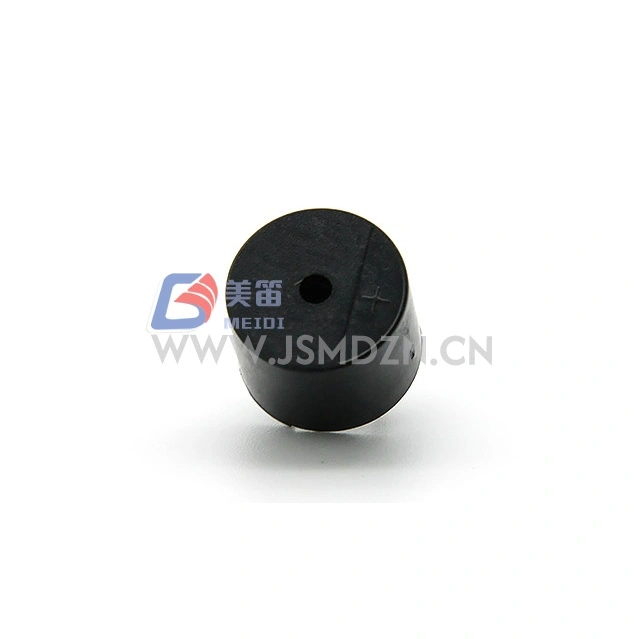

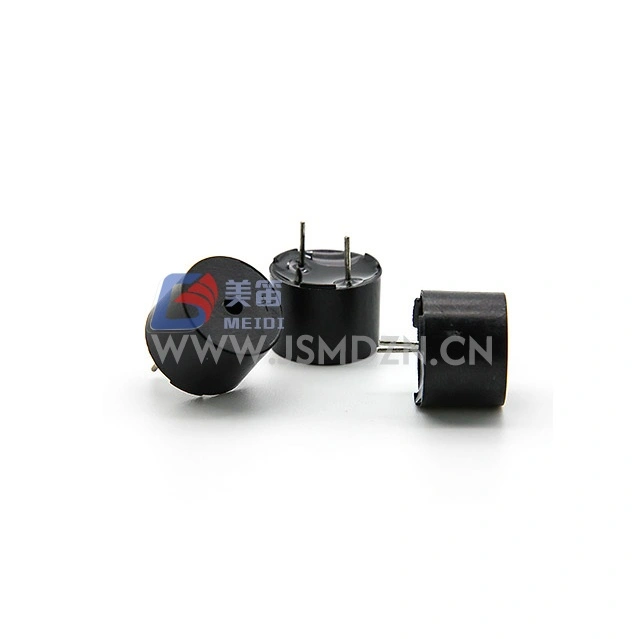

De MEIDI HN-1295 12 mm 2400 Hz elektromagnetische passieve zoemer met doorgaand gat is een elektromagnetische passieve zoemer ontworpen voor montage door gaten in elektronische systemen die een extern aandrijfsignaal vereisen voor het genereren van geluid. Met een lichaamsdiameter van 12 mm kan deze zoemer worden geïntegreerd in veelgebruikte PCB-lay-outs die worden gebruikt in industriële bedieningspanelen, alarmsystemen, consumentenapparatuur en diagnostische apparatuur.
De resonantiefrequentie van 2400 Hz accepteert externe blokgolfaandrijfsignalen, waardoor consistente akoestische feedback mogelijk is wanneer deze op of nabij de nominale frequentie wordt aangedreven. Met een nominale spanning van 5Vo-p en een werkbereik van 3--7Vo-p biedt de HN-1295 flexibiliteit in het ontwerp van drivercircuits.
De spoelweerstand van 42 Ω is geselecteerd voor montage door gaten. De zwarte PPO-behuizing biedt structurele stabiliteit voor montageprocessen door gaten.
Externe schijfarchitectuur --- accepteert blokgolfsignalen op 2400 Hz voor toongeneratie; vereist AC-excitatie, DC-spanning alleen zal geen geluid produceren
Doorlopende vormfactor --- 12 mm diameter met pinconfiguratie voor standaard PCB-indelingen
Spoelimpedantie van 42 Ω --- voor PCB-lay-outs met doorlopende gaten
Stabiele akoestische output --- Min. 85 dB op 10 cm bij aandrijving op 5Vo-p, 2400 Hz, 50% inschakelduur blokgolf
PPO-behuizingsmateriaal --- zwarte behuizing voor compatibiliteit met montage door gaten
Naleving van RoHS-milieuwetgeving --- Ja
| Parameter | Waarde | Testomstandigheden |
| Producttype | Elektromagnetische passieve zoemer | --- |
| Nominale spanning | 5Vo-p | Resonante frequentiereferentie |
| Bedrijfsspanning | 3--7Vo-p | Aandrijfsignaalpiek |

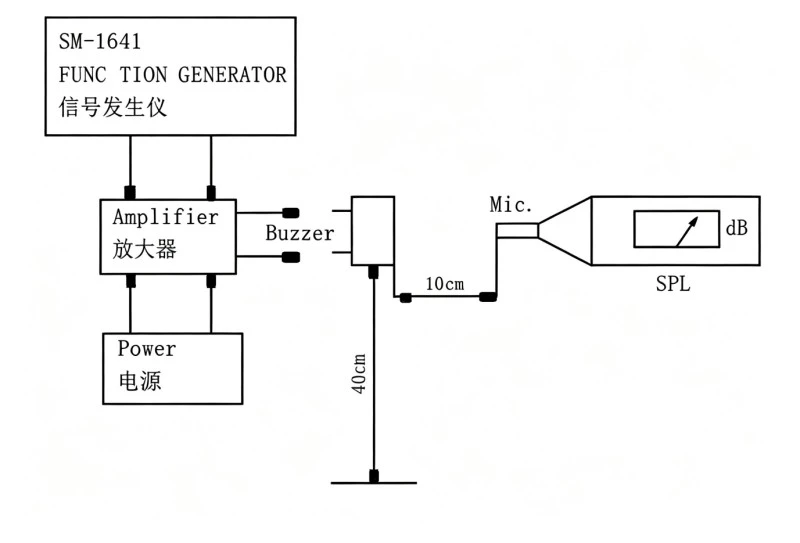

| Geluidsdrukniveau | Min. 85dB | Bij 5Vo-p, 2400Hz, 50% inschakelduur, 10cm |
| Resonante frequentie | 2400 Hz | Bij nominale spanning |
| Spoel weerstand | 42 ± 5Ω | --- |
| Nominale stroom | Max. 80mA | Bij 5Vo-p, 2400Hz, 50% inschakelduur |
| Bedrijfstemperatuur | -20℃ ~ +70℃ | --- |
| Opslagtemperatuur | -30℃ ~ +80℃ | --- |

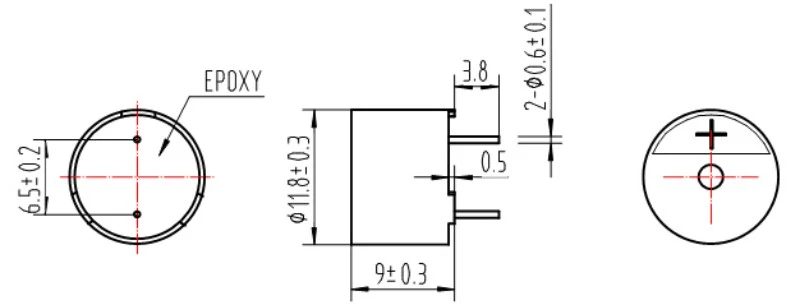

| Externe maat | 12 mm (doorsnede) | Body exclusief pinnen |
| Netto gewicht | Ongeveer. 1,5 g | --- |
| Behuizingsmateriaal | Zwarte PPO | --- |
| Verordening milieubescherming | RoHS | --- |
Alarmmodules voor industriële controlepanelen die akoestische waarschuwingen vereisen
Beveiligings- en inbraakdetectiesystemen met through-hole PCB-ontwerpen
Bedieningskaarten voor consumentenapparatuur die gebruik maken van standaard zoemermontage
Diagnose- en testapparatuur waarvoor een hoorbare statusindicatie nodig is
PLC- en automatiseringssystemen met aandrijfuitgangen
Ononderbroken voedingseenheden voor waarschuwingen over foutcondities
| Ontwerpvereiste | HN-1295 voordeel |
| PCB-indelingen met doorlopende gaten | Diameter van 12 mm voor standaard PCB-montage |
| Consistente alarmtoonfrequentie | 2400 Hz resonantiefrequentie voor een uniform akoestisch karakter |
| Compatibiliteit van assemblageprocessen | Zwarte PPO-behuizing voor montage door gaten |
| Naleving van milieuvoorschriften | RoHS |
MEIDI produceert HN-1295 met kwaliteitscontrole in elke productiefase, van productontwerp, aankoop en testen. Neem contact op met MEIDI voor certificeringsdetails.
Na een van de volgende tests moet het product aan de acceptatiecriteria voldoen: geen defecten of verslechtering van het uiterlijk en de elektrische eigenschappen (behalve SPL); SPL mag niet met meer dan 10 dB afnemen ten opzichte van de minimale SPL gespecificeerd in het gegevensblad.
| Testitem | Testomstandigheden |
| Levenstest | 25 ± 10 ℃, nominale spanning, 1/2 duty resonantiefrequentie blokgolf, 96 uur |
| Test op hoge temperatuur | +80℃ opslag gedurende 96 uur, herstel gedurende 3 uur bij kamertemperatuur vóór het testen |
| Lage temperatuurtest | -40℃ opslag gedurende 96 uur, herstel gedurende 3 uur bij kamertemperatuur vóór het testen |
| Vochtigheidstest | +40±3℃, 90%--95% RH, 48 uur, herstel bij kamertemperatuur gedurende 6 uur vóór testen |
| Thermische schoktest | 70℃ 2 uur → -20℃ 2 uur (1 cyclus), interval 1 uur tussen cycli, totaal 10 cycli |
| Valproef | Standaardverpakking (alle 6 vlakken en 3 randen), val van 1,2 m hoogte op dik houten bord of 5 cm hardhouten bord |
| Trillingstest | 1000 cycli/min, amplitude 1,5 mm, 1 uur per as, 3 assen totaal |
Let op: Zorg ervoor dat er geen vreemde materialen in het product terechtkomen, inclusief magnetische materialen, in water oplosbare materialen en corrosieve gassen, aangezien deze de elektrische prestaties van het product zullen beïnvloeden.

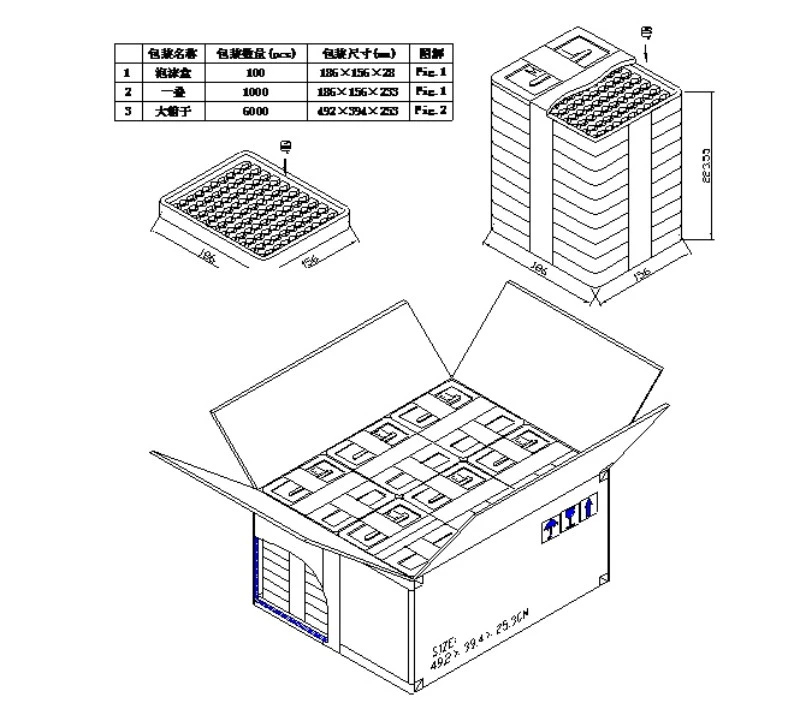

| Item | Specificatie |
| Producttype | ELEKTROMAGNETISCHE ZOEMER |
| Hoeveelheid | 6000 STUKS |
| Kartonvolume | 52×41,5×27 CM |
1. Heeft deze zoemer een extern aandrijfsignaal nodig, of kan hij met gelijkspanning worden aangestuurd?
Als passieve elektromagnetische zoemer heeft de HN-1295 een extern AC-signaal nodig --- meestal een blokgolf op of nabij 2400 Hz --- om hoorbare output te genereren. Gelijkspanning alleen produceert geen geluid en kan de spoel beschadigen door een continue stroom.
2. Welke aandrijffrequentie wordt aanbevolen voor een maximale geluidsdruk?

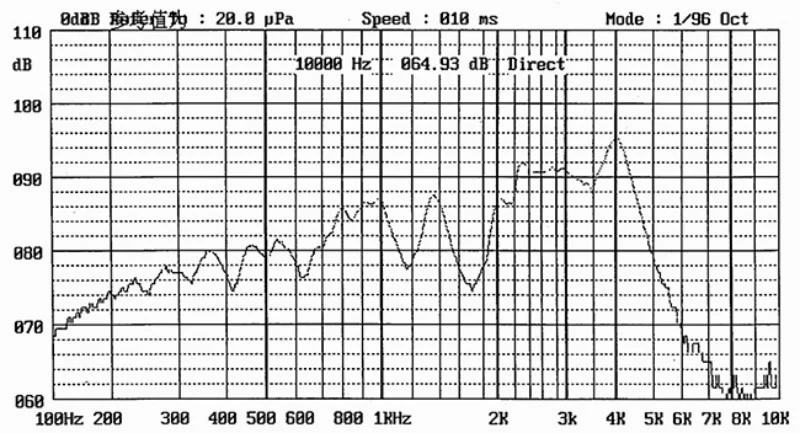

Maximale SPL treedt op bij de resonantiefrequentie van 2400 Hz. SPL neemt aanzienlijk af wanneer het buiten de resonantie wordt gedreven. Voor consistente Min. 85dB output, aandrijving op 2400Hz met 50% dutycycle blokgolf bij 5Vo-p.
3. Welk drivercircuit is geschikt voor de spoelimpedantie van 42Ω?
Standaard open-collector NPN/PNP-transistorconfiguraties met pull-up-weerstanden zijn compatibel. Controleer voor directe GPIO-aandrijving van de microcontroller of de poort ≥80 mA kan aan- of afvoeren. Een terugslagdiode wordt aanbevolen bij het rijden met inductieve belastingen of relaiscircuits.
4. Wat is de aanbevolen soldeermethode voor deze zoemer met doorlopende gaten?
HN-1295 is compatibel met standaard golfsoldeerprocessen met doorlopende gaten. Neem voor handmatig solderen contact op met MEIDI voor aanbevolen temperatuur- en duurspecificaties.
5. Zijn aangepaste resonantiefrequenties of spoelweerstanden beschikbaar?
Neem contact op met MEIDI voor technische vragen over aangepaste configuraties.
Neem voor technische gegevensbladen, toepassingsnotities voor aandrijfcircuits of discussies over OEM-configuraties contact op met MEIDI Application Engineering.
