Externe blokgolfaandrijving op 2048 Hz
Spoelimpedantie van 45Ω
Diameter van 16 mm voor PCB-indelingen met doorlopende gaten
Min. 85 dB geluidsdruk op 10 cm onder nominale rijomstandigheden
-20℃ tot +70℃ bedrijfstemperatuurbereik
Zwarte Noryl-behuizing voor montage door gaten

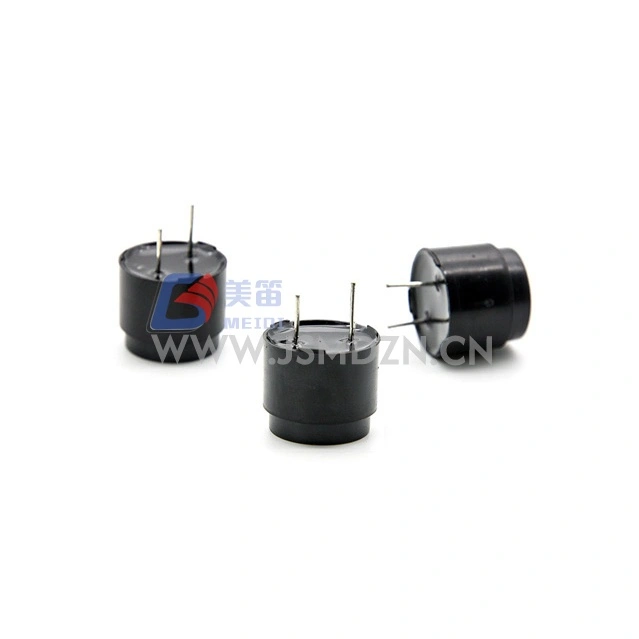

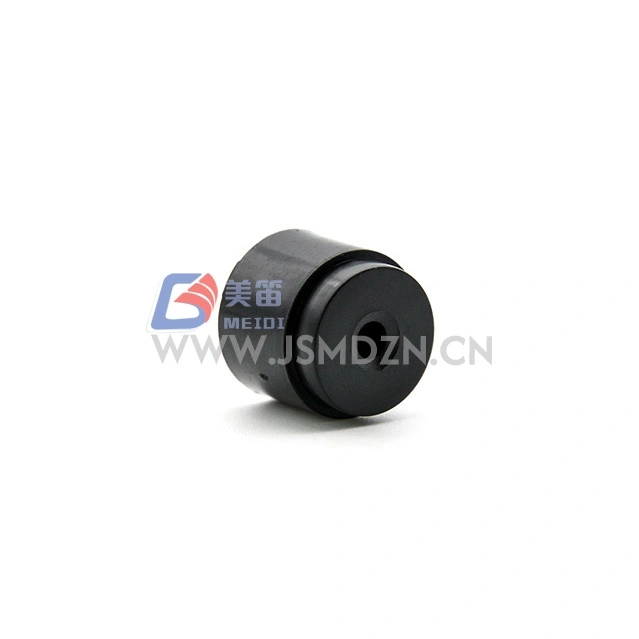

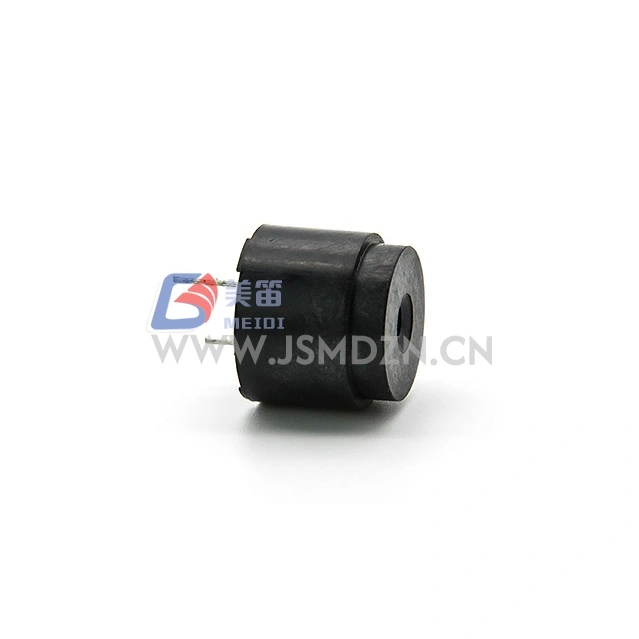

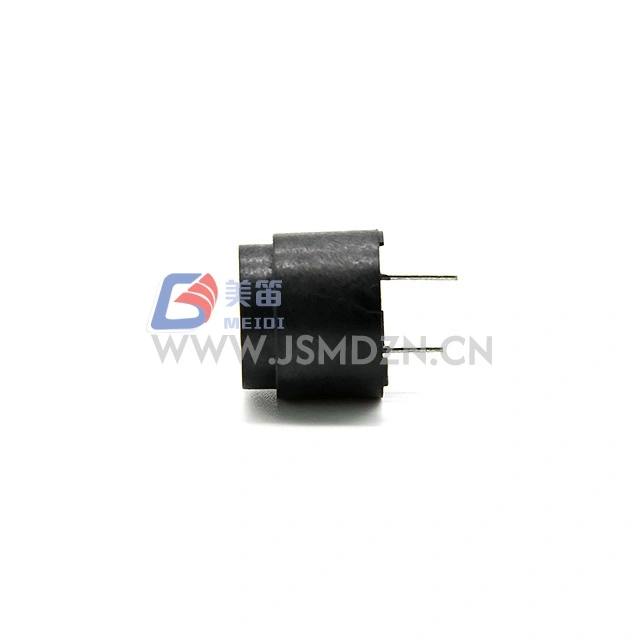

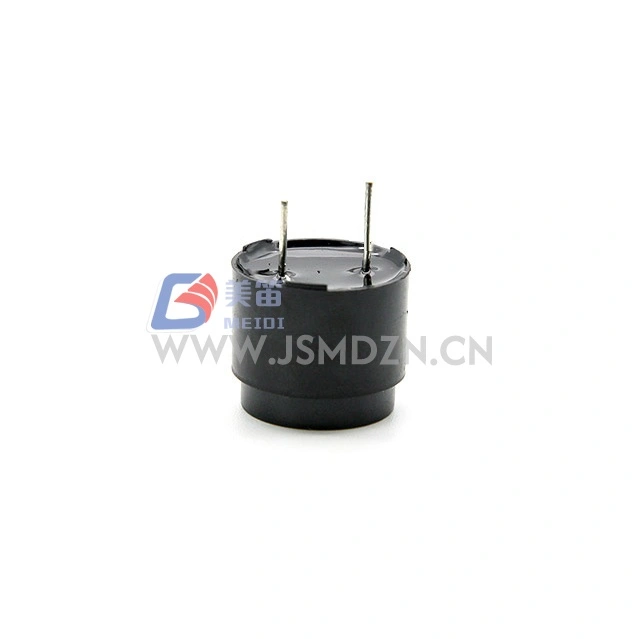

De MEIDI HN-1614 16 mm 2048 Hz doorlopende elektromagnetische passieve zoemer is een elektromagnetische passieve zoemer ontworpen voor montage door gaten in elektronische systemen die een extern aandrijfsignaal vereisen voor het genereren van geluid. Met een lichaamsdiameter van 16 mm kan deze zoemer worden geïntegreerd in PCB-lay-outs met doorlopende gaten.
De resonantiefrequentie van 2048 Hz accepteert externe blokgolfaandrijfsignalen. Met een nominale spanning van 6Vo-p en een werkbereik van 4--8Vo-p, is de HN-1614 geschikt voor aandrijfcircuits binnen dit spanningsbereik.
De spoelweerstand van 45 Ω komt overeen met drivercircuits die voor dit impedantiebereik zijn ontworpen. De zwarte Noryl-behuizing biedt structurele stabiliteit voor montageprocessen door gaten.
Externe schijfarchitectuur --- accepteert blokgolfsignalen op 2048 Hz voor toongeneratie; Gelijkspanning alleen produceert geen geluid (algemeen kenmerk van elektromagnetische passieve zoemers)
Vormfactor met doorlopende gaten --- Diameter van 16 mm met pinconfiguratie voor PCB-indelingen met doorlopende gaten
Spoelimpedantie van 45 Ω --- voor aanpassing van stuurcircuits binnen het nominale spanningsbereik
Stabiele akoestische output --- Min. 85 dB op 10 cm bij aandrijving op 6Vo-p, 2048 Hz, 50% inschakelduur blokgolf
Noryl behuizingsmateriaal --- zwarte behuizing voor montage door gaten
Naleving van RoHS-milieuwetgeving --- Ja
| Parameter | Waarde | Testomstandigheden |
| Producttype | Elektromagnetische passieve zoemer | --- |
| Nominale spanning | 6Vo-p | Resonante frequentiereferentie |
| Bedrijfsspanning | 4--8Vo-p | Aandrijfsignaalpiek |
| Geluidsdrukniveau | Min. 85dB | Bij 6Vo-p, 2048Hz, 50% inschakelduur, 10cm |
| Resonante frequentie | 2048 Hz | Bij nominale spanning |
| Spoel weerstand | 45 ± 5Ω | --- |
| Nominale stroom | Max. 40mA | Bij 6Vo-p, 2048Hz, 50% inschakelduur |
| Bedrijfstemperatuur | -20℃ ~ +70℃ | --- |
| Opslagtemperatuur | -30℃ ~ +80℃ | --- |

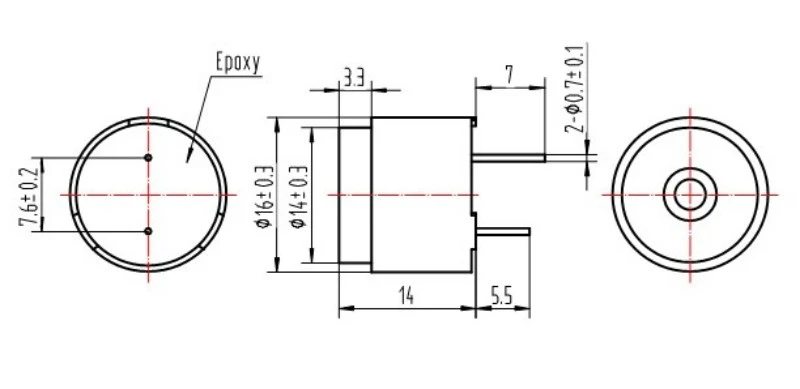

| Externe maat | 16 mm (doorsnede) | Body exclusief pinnen |
| Netto gewicht | Ongeveer. 4,6 g | --- |
| Behuizingsmateriaal | Zwarte Noryl | --- |
| Verordening milieubescherming | RoHS | --- |

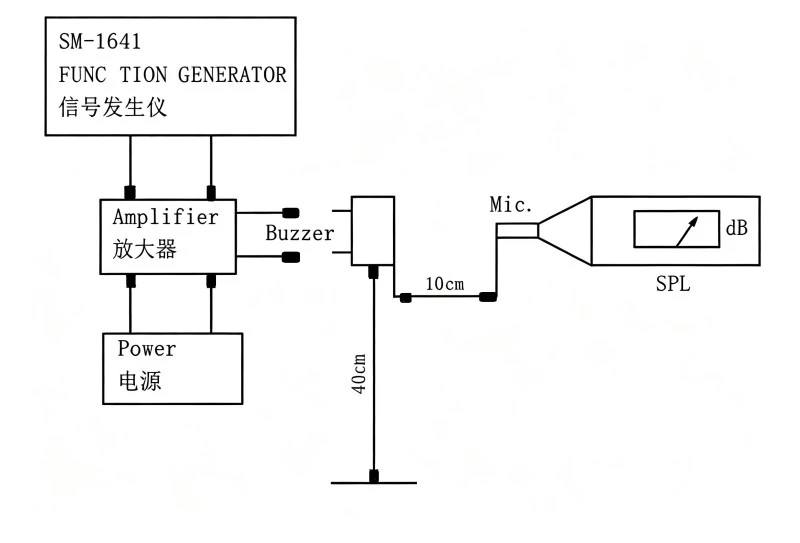

Standaard testomstandigheden: temperatuur: 25 ± 3 ℃, vochtigheid: 60 ± 10% R.H., druk: 860 ~ 1060 hPa
Alarmmodules voor industriële besturingspanelen
Beveiligings- en inbraakdetectiesystemen
Besturingskaarten voor consumentenapparatuur
Diagnose- en testapparatuur
PLC- en automatiseringssystemen
Ononderbroken voedingseenheden
| Ontwerpvereiste | HN-1614 Voordeel |
| PCB-indelingen met doorlopende gaten | 16 mm diameter voor standaardmontage |
| Consistente alarmtoonfrequentie | Resonantiefrequentie van 2048 Hz |
| Compatibiliteit van assemblageprocessen | Zwarte Noryl-behuizing voor montage door gaten |
| Naleving van milieuvoorschriften | RoHS |
MEIDI produceert HN-1614 met kwaliteitscontrole in elke productiefase, van productontwerp, aankoop en testen. Neem contact op met MEIDI voor certificeringsdetails.
Na een van de volgende tests moet het product aan de acceptatiecriteria voldoen: geen defecten of verslechtering van het uiterlijk en de elektrische eigenschappen (behalve SPL); SPL mag niet met meer dan 10 dB afnemen ten opzichte van de minimale SPL gespecificeerd in het gegevensblad.
| Testitem | Testomstandigheden |
| Levenstest | 25 ± 10 ℃, nominale spanning, 1/2 duty resonantiefrequentie blokgolf, 96 uur |
| Test op hoge temperatuur | +80℃ opslag gedurende 96 uur, herstel gedurende 3 uur bij kamertemperatuur vóór het testen |
| Lage temperatuurtest | -30 ℃ opslag gedurende 96 uur, herstel gedurende 3 uur bij kamertemperatuur vóór het testen |
| Vochtigheidstest | +40±3℃, 90%--95% RH, 48 uur, herstel bij kamertemperatuur gedurende 6 uur vóór testen |
| Thermische schoktest | 70℃ 2 uur → -20℃ 2 uur (1 cyclus), interval 1 uur tussen cycli, totaal 10 cycli |
| Valproef | Standaardverpakking (alle 6 vlakken en 3 randen), val van 1,2 m hoogte op dik houten bord of 5 cm hardhouten bord |
| Trillingstest | 1000 cycli/min, amplitude 1,5 mm, 1 uur per as, 3 assen totaal |
Let op: Zorg ervoor dat er geen vreemde materialen in het product terechtkomen, inclusief magnetische materialen, in water oplosbare materialen en corrosieve gassen, aangezien deze de elektrische prestaties van het product zullen beïnvloeden.
| Parameter | Waarde |
| Productbeschrijving | ELEKTROMAGNETISCHE ZOEMER |
| Hoeveelheid | 6000 STUKS |
| Kartonvolume | 52×41,5×27 CM |
1. Heeft deze zoemer een extern aandrijfsignaal nodig, of kan hij met gelijkspanning worden aangestuurd?
Als passieve elektromagnetische zoemer heeft de HN-1614 een extern AC-signaal nodig --- meestal een blokgolf op of nabij 2048 Hz --- om hoorbare output te genereren. Gelijkstroomspanning alleen produceert geen geluid en kan de spoel beschadigen door een continue stroomstroom (algemeen kenmerk van elektromagnetische passieve zoemers).
2. Welke aandrijffrequentie wordt aanbevolen voor een maximale geluidsdruk?

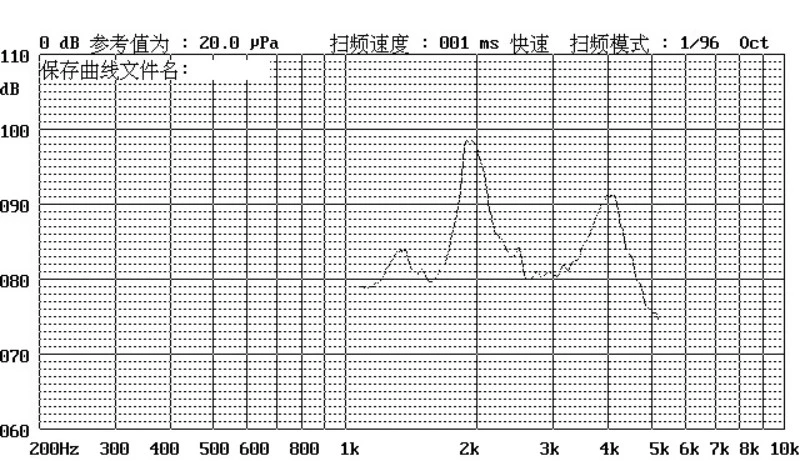

Maximale SPL treedt op bij de resonantiefrequentie van 2048 Hz. SPL neemt aanzienlijk af wanneer het buiten de resonantie wordt gedreven. Voor consistente Min. 85dB output, aandrijving op 2048Hz met 50% dutycycle blokgolf bij 6Vo-p.
3. Welk drivercircuit is geschikt voor de spoelimpedantie van 45Ω?
Standaard open-collector NPN/PNP-transistorconfiguraties met pull-up-weerstanden zijn compatibel. Controleer voor directe GPIO-aandrijving van de microcontroller of de poort stroom kan genereren of afvoeren op basis van de nominale stroomspecificatie (max. 40 mA). Een terugslagdiode wordt aanbevolen bij het rijden met inductieve belastingen of relaiscircuits.
4. Wat is de aanbevolen soldeermethode voor deze zoemer met doorlopende gaten?
HN-1614 is compatibel met standaard golfsoldeerprocessen met doorlopende gaten. Neem voor handmatig solderen contact op met MEIDI voor aanbevolen temperatuur- en duurspecificaties.
5. Zijn aangepaste resonantiefrequenties of spoelweerstanden beschikbaar?
Neem contact op met MEIDI voor technische vragen over aangepaste configuraties.
Neem voor technische gegevensbladen, toepassingsnotities voor aandrijfcircuits of discussies over OEM-configuraties contact op met MEIDI Application Engineering.
