Externe blokgolfaandrijving op 2730 Hz voor consistente akoestische output
16Ω spoelimpedantie compatibel met standaard transistor- en MCU-drivercircuits
12 mm industriestandaard voetafdruk voor gevestigde PCB-lay-outs met doorlopende gaten
Min. 85 dB geluidsdruk op 10 cm onder nominale rijomstandigheden
-20℃ tot +70℃ bedrijfstemperatuurbereik voor industriële binnenomgevingen
Zwarte PPO-behuizing compatibel met golfsolderen en handmatige montage

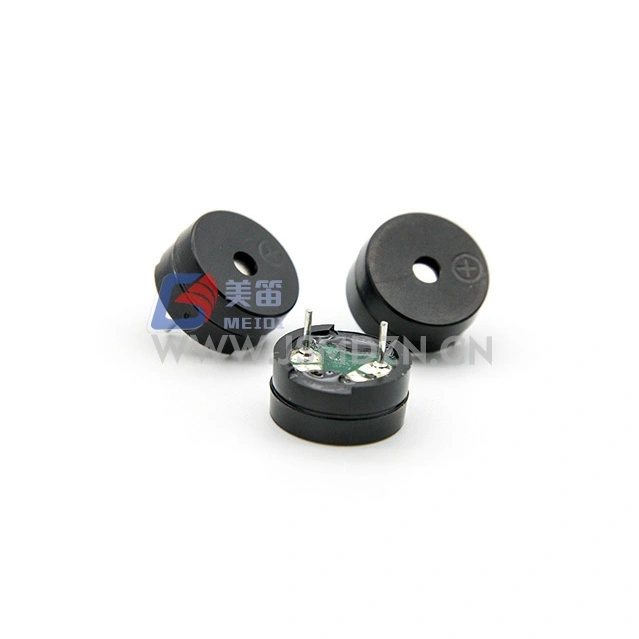

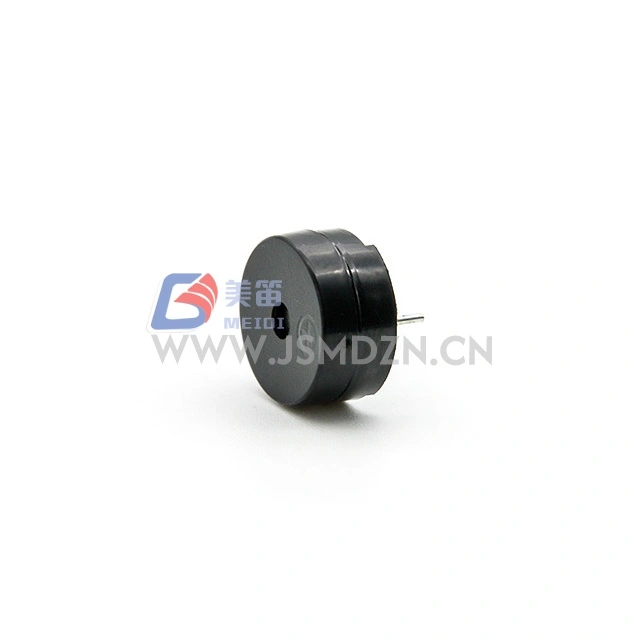

De MEIDI 12 mm 2730 Hz elektromagnetische passieve zoemer met doorgaand gat is een elektromagnetische passieve zoemer ontworpen voor montage door gaten in elektronische systemen die een extern aandrijfsignaal vereisen voor het genereren van geluid. Met een lichaamsdiameter van 12 mm kan deze zoemer worden geïntegreerd in standaard PCB-indelingen die veel worden gebruikt in industriële bedieningspanelen, beveiligingsalarmsystemen, consumentenapparatuur en diagnostische apparatuur.
De resonantiefrequentie van 2730 Hz accepteert externe blokgolfaandrijfsignalen, waardoor consistente akoestische feedback mogelijk is wanneer deze op of nabij de nominale frequentie wordt aangedreven. Met een nominale spanning van 3Vo-p en een werkbereik van 2--4Vo-p biedt de HN-1260B flexibiliteit in het ontwerp van drivercircuits voor 3V- en 5V-logische systemen.
De spoelweerstand van 16 Ω is zo geselecteerd dat hij past bij gewone open-collector-transistor- en microcontroller-GPIO-driverconfiguraties, waardoor de behoefte aan gespecialiseerde aandrijfcircuits tot een minimum wordt beperkt. De zwarte PPO-behuizing biedt structurele stabiliteit voor golfsolderen door gaten en handmatige nabewerkingsprocessen.
Externe schijfarchitectuur --- accepteert blokgolfsignalen op 2730 Hz voor programmeerbare toongeneratie; vereist AC-excitatie, DC-spanning alleen zal geen geluid produceren

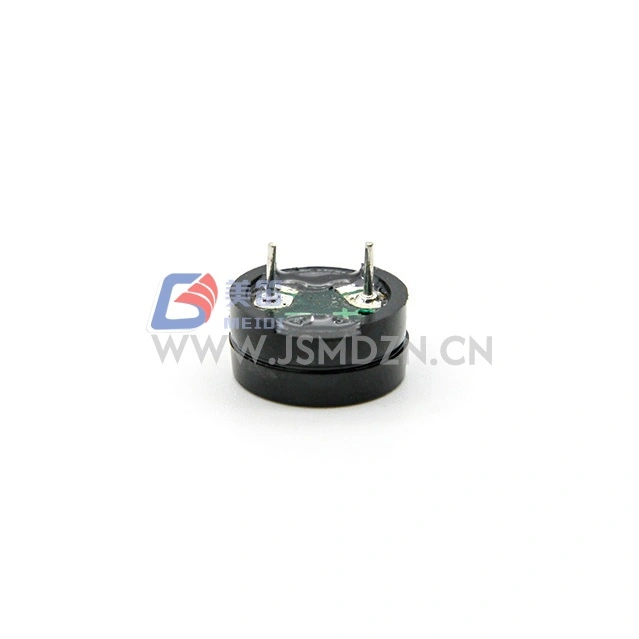

Standaard through-hole vormfactor --- 12 mm diameter met industriestandaard pin pitch geschikt voor bestaande PCB-indelingen en uitsparingen in het voorpaneel
Spoelimpedantie van 16 Ω --- komt overeen met gewone NPN/PNP-transistorstuurcircuits en 3,3 V/5 V microcontroller GPIO-uitgangen met voldoende stroomcapaciteit
Stabiele akoestische output --- Min. 85 dB op 10 cm bij aandrijving op 3Vo-p, 2731 Hz, 50% inschakelduur blokgolf
PPO-behuizingsmateriaal --- zwarte behuizing tolereert golfsolderen en handmatig solderen zonder vervorming
RoHS-milieunaleving --- voldoet aan de beperkte stofvereisten voor wereldwijde marktdistributie
| Parameter | Waarde | Testomstandigheden |
| Producttype | Elektromagnetische passieve zoemer | --- |
| Nominale spanning | 3Vo-p | Resonante frequentiereferentie |
| Bedrijfsspanning | 2--4Vo-p | Aandrijfsignaalpiek |

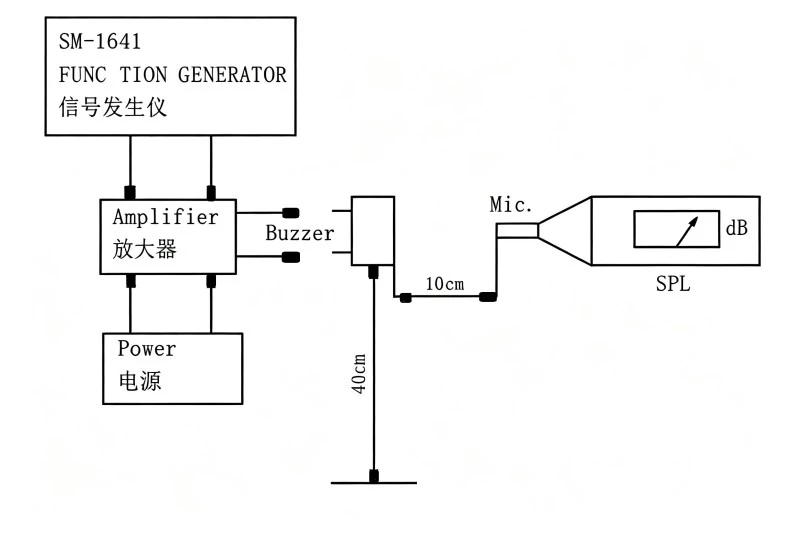

| Geluidsdrukniveau | Min. 85dB | Bij 3Vo-p, 2731 Hz, 50% inschakelduur, 10 cm |
| Resonante frequentie | 2730 Hz | Bij nominale spanning |
| Spoel weerstand | 16 ± 4Ω | Gelijkstroom, 25℃ |
| Nominale stroom | Max. 60mA | Bij 3Vo-p, 2731Hz, 50% inschakelduur |
| Bedrijfstemperatuur | -20℃ ~ +70℃ | Continu |
| Opslagtemperatuur | -30℃ ~ +80℃ | Niet operationeel |

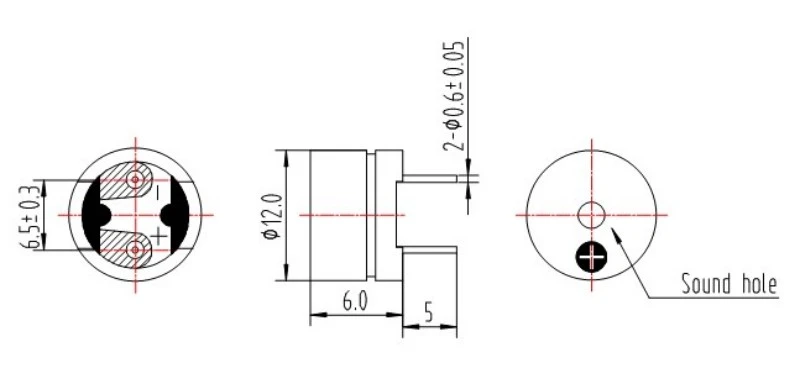

| Externe maat | 12 mm (doorsnede) | Body exclusief pinnen |
| Netto gewicht | Ongeveer. 1,0 g | Typisch |
| Behuizingsmateriaal | Zwarte PPO | --- |
| Verordening milieubescherming | RoHS | --- |
Alarmmodules voor industriële controlepanelen die akoestische waarschuwingen met standaardfrequentie vereisen
Beveiligings- en inbraakdetectiesystemen met bestaande montagegaten van 12 mm voor de zoemer
Besturingskaarten voor consumentenapparatuur die gebruik maken van doorlopende assemblageprocessen
Diagnose- en testapparatuur waarvoor een hoorbare statusindicatie nodig is
PLC- en automatiseringssystemen met 5V of 3,3V drive-uitgangen op logisch niveau
Ononderbroken voedingseenheden voor waarschuwingen bij lage batterijspanning en storingscondities
| Ontwerpvereiste | HN-1260B voordeel |
| Oprichting van through-hole PCB-lay-outs | De diameter van 12 mm komt overeen met de industriestandaard en de uitsparingen in het voorpaneel |
| Standaard drivercircuitcompatibiliteit | De spoelimpedantie van 16 Ω werkt met gewone transistor- en MCU GPIO-configuraties |
| Consistente alarmtoonfrequentie | De resonantiefrequentie van 2730 Hz zorgt voor een uniform akoestisch karakter in alle productiebatches |
| Flexibiliteit van het assemblageproces | Zwarte PPO-behuizing compatibel met golfsolderen en handmatig nabewerken |
| Naleving van milieuvoorschriften | RoHS-goedkeuring voor wereldwijde distributie en regelgeving voor beperkte stoffen |
MEIDI produceert HN-1260B met kwaliteitscontrole in elke productiefase, van productontwerp, aankoop en testen. Productiefaciliteiten beschikken over de ISO 9001-, ISO 14001- en QS 9000-certificeringen. Alle producten zijn voorzien van CE-markering en RoHS-goedkeuringen.
Na een van de volgende tests moet het product aan de acceptatiecriteria voldoen: geen defecten of verslechtering van het uiterlijk en de elektrische eigenschappen (behalve SPL); SPL mag niet lager zijn dan 10 dB onder de minimale SPL gespecificeerd in het gegevensblad.
| Testitem | Testomstandigheden |
| Levenstest | 25 ± 10 ℃, nominale spanning, 1/2 duty resonantiefrequentie blokgolf, 96 uur |
| Test op hoge temperatuur | +80℃ opslag gedurende 96 uur, herstel gedurende 3 uur bij kamertemperatuur vóór het testen |
| Lage temperatuurtest | -40℃ opslag gedurende 96 uur, herstel gedurende 3 uur bij kamertemperatuur vóór het testen |
| Vochtigheidstest | +40±3℃, 90%--95% RH, 48 uur, herstel bij kamertemperatuur gedurende 6 uur vóór testen |
| Thermische schoktest | 70℃ 2 uur → -20℃ 2 uur (1 cyclus), interval 1 uur tussen cycli, totaal 10 cycli |
| Valproef | Standaardverpakking (3 randen, 6 zijden van de doos), val van 1,2 m hoogte op dik houten bord of 5 cm hardhouten bord |
| Trillingstest | 1000 cycli/min, amplitude 1,5 mm, 1 uur per richting, 3 vrijheidsgraden |
Let op: Zorg ervoor dat er geen vreemde materialen in het product terechtkomen, inclusief magnetische materialen, in water oplosbare materialen en corrosieve gassen, aangezien deze de elektrische prestaties van het product zullen beïnvloeden.
1. Heeft deze zoemer een extern aandrijfsignaal nodig, of kan hij met gelijkspanning worden aangestuurd?
Als passieve elektromagnetische zoemer heeft de HN-1260B een extern AC-signaal nodig --- meestal een blokgolf op of nabij 2730 Hz --- om hoorbare output te genereren. Gelijkspanning alleen produceert geen geluid en kan de spoel beschadigen door een continue stroom.
2. Welke aandrijffrequentie wordt aanbevolen voor een maximale geluidsdruk?

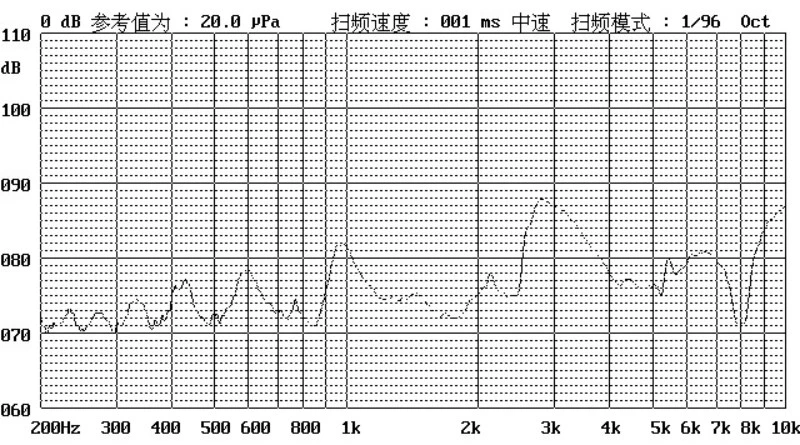

Maximale SPL treedt op bij de resonantiefrequentie van 2730 Hz. SPL neemt aanzienlijk af wanneer het buiten de resonantie wordt gedreven. Voor consistente Min. 85dB output, aandrijving op 2731Hz met 50% dutycycle blokgolf bij 3Vo-p.
3. Welk drivercircuit is geschikt voor de spoelimpedantie van 16Ω?
Standaard open-collector NPN/PNP-transistorconfiguraties met pull-up-weerstanden zijn compatibel. Controleer voor directe GPIO-aandrijving van de microcontroller of de poort ≥60 mA kan aan- of afvoeren. Bij het rijden met inductieve belastingen of relaiscircuits wordt een terugslagdiode aanbevolen.
4. Wat is de aanbevolen soldeermethode voor deze zoemer met doorlopende gaten?
HN-1260B is compatibel met standaard golfsoldeerprocessen met doorlopende gaten. Neem voor handmatig solderen contact op met MEIDI voor aanbevolen temperatuur- en duurspecificaties om vervorming van de behuizing te voorkomen.
5. Zijn aangepaste resonantiefrequenties of spoelweerstanden beschikbaar?
Neem contact op met MEIDI voor technische vragen over aangepaste configuraties.
Neem voor technische gegevensbladen, toepassingsnotities voor aandrijfcircuits of discussies over OEM-configuraties contact op met MEIDI Application Engineering.
