Drie spanningsvarianten — 3V (1,5–4,5V), 5V (3–7V) en 12V (8–16V) — delen dezelfde resonantiefrequentiespecificatie van 2700 ± 300 Hz
Geïntegreerd oscillatorcircuit - DC-toepassing genereert uitvoer met een vaste toon zonder externe PWM of signaalconditionering
≥85 dB geluidsdruk op 10 cm — gespecificeerd minimum voor alle drie de varianten bij respectieve nominale spanningen
0,71 g lichtgewicht body (per specificatie)
Zwarte PBT-behuizing; bedrijfstemperatuur -20 °C tot +70 °C, opslagtemperatuur -30 °C tot +80 °C
4,2 mm hoogteprofiel (per specificatie)
| Parameter | HNT-9042-03 | HNT-9042-05 | HNT-9042-12 |
| Nominale spanning | 3 V gelijkstroom | 5 V gelijkstroom | 12 V gelijkstroom |
| Bedrijfsspanning | 1,5 – 4,5 V gelijkstroom | 3 – 7 V gelijkstroom | 8 – 16 V gelijkstroom |
| Geluidsuitvoer op 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB |
| Bedrijfsstroom | ≤ 30 mA | ≤ 30 mA | ≤ 30 mA |
| Resonante frequentie | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Bedrijfstemperatuur | -20 °C ~ +70 °C | -20 °C ~ +70 °C | -20 °C ~ +70 °C |
| Opslagtemperatuur | -30 °C ~ +80 °C | -30 °C ~ +80 °C | -30 °C ~ +80 °C |

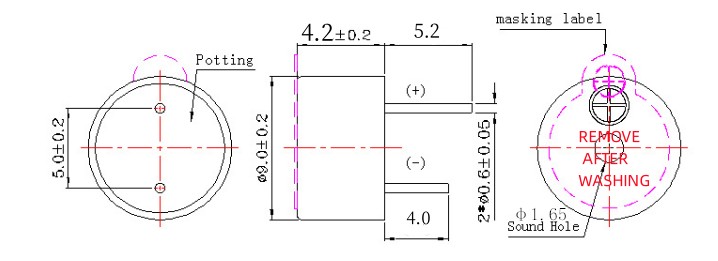

| Afmetingen (diameter × H) | 9,0 × 4,2 mm | 9,0 × 4,2 mm | 9,0 × 4,2 mm |
| Gewicht | 0,71 gram | 0,71 gram | 0,71 gram |
| Behuizingsmateriaal | Zwart PBT | Zwart PBT | Zwart PBT |

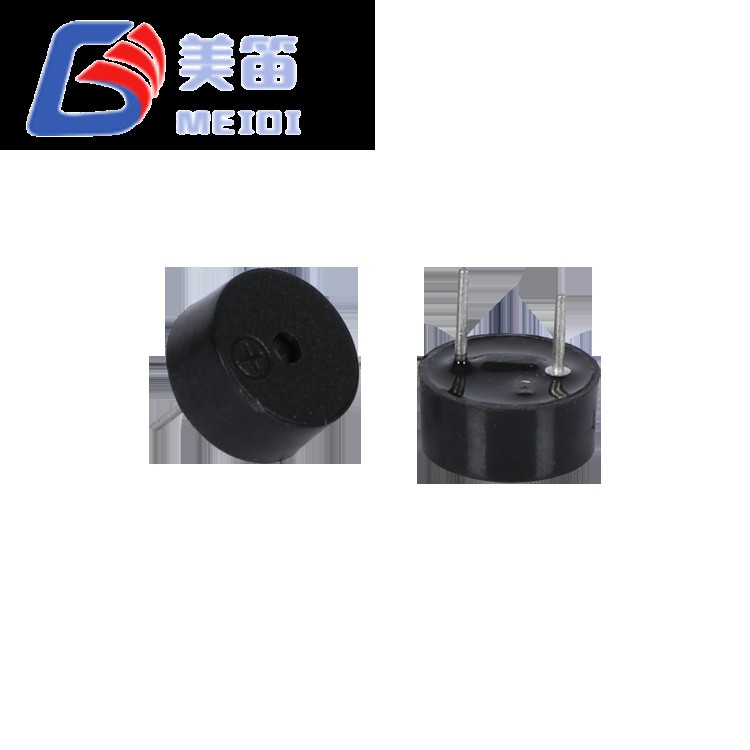

Compacte voetafdruk van 9,0 x 4,2 mm — gespecificeerde afmetingen voor montage door gaten
Geïntegreerde oscillator elimineert externe aandrijving – DC-spanningstoepassing genereert een vaste toon van 2700 ± 300 Hz zonder externe PWM of signaalgenerator
Drie spanningsniveaus – 3V-, 5V- en 12V-varianten maken selectie mogelijk op basis van de beschikbare systeemspanningsrail
Gewicht 0,71 g — per specificatie

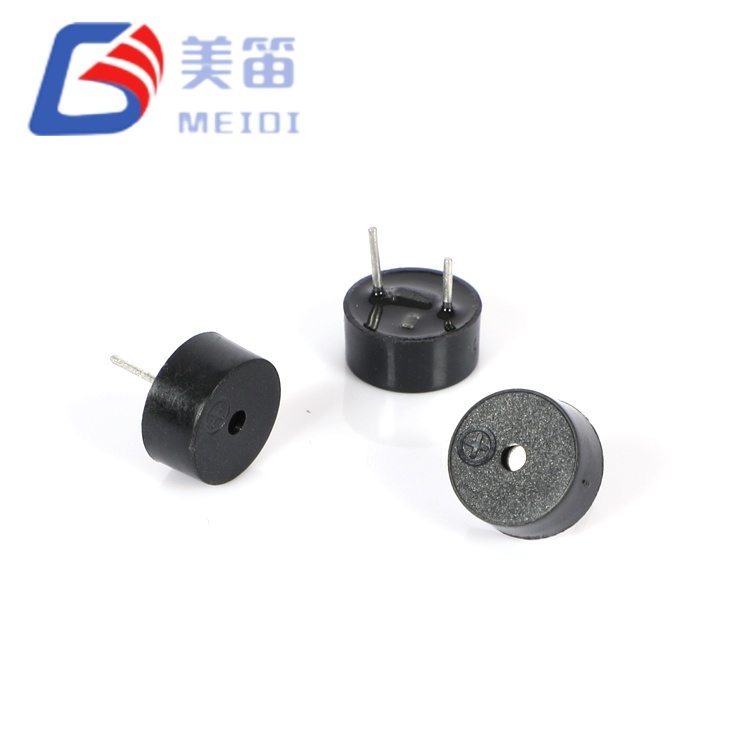

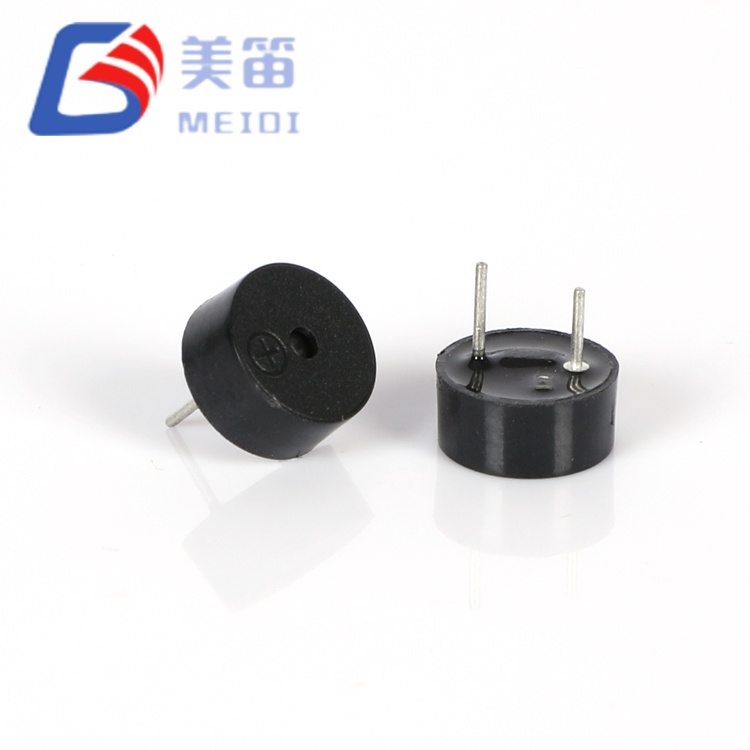

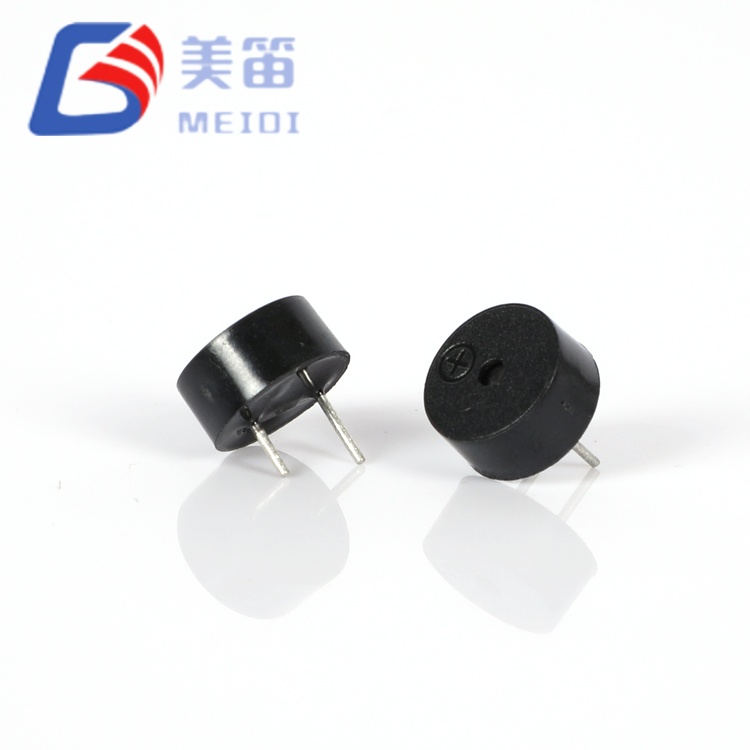

Gepolariseerde montage door gaten – pinpolariteitsmarkering geeft de juiste richting aan
Zwarte PBT-behuizing voor industriële montage — compatibel met golfsolderen bij 255 ± 15 °C en handmatig solderen bij 360 ± 10 °C per specificatie
≤ 30 mA stroomverbruik bij nominale spanning — gespecificeerde maximale bedrijfsstroom
| Parameter | Waarde | Testomstandigheden |
| Producttype | Elektromagnetische actieve zoemer met doorgaand gat | — |
| Nominale spanning | 3 V gelijkstroom | Nominaal werkpunt |
| Bedrijfsspanning | 1,5 – 4,5 V gelijkstroom | Continu bereik |

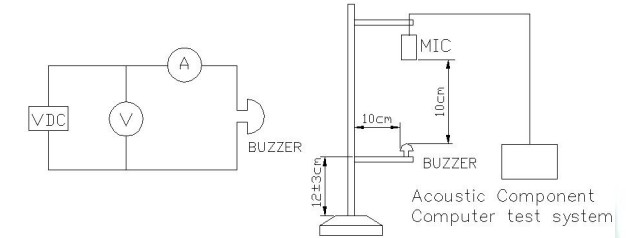

| Geluidsuitvoer op 10 cm | ≥ 85 dB | Bij 3V, vrij veld |
| Bedrijfsstroom | ≤ 30 mA | Bij 3V |
| Resonante frequentie | 2700 ± 300 Hz | Bij nominale spanning |
| Bedrijfstemperatuur | -20 °C ~ +70 °C | Continu |
| Opslagtemperatuur | -30 °C ~ +80 °C | Niet operationeel |
| Afmetingen (diameter × H) | 9,0 × 4,2 mm | Body exclusief pinnen |
| Gewicht | 0,71 gram | Typisch |
| Behuizingsmateriaal | Zwart PBT | — |
| Solderen (Reflow) | 245 ± 15 °C, 3 s | 180 °C voorverwarmen 40–70 s; maximaal 3 passen |
| Solderen (golf) ★ | 255 ± 15 °C, 4–6 s | 2-3 passen aanbevolen |
| Solderen (handmatig) ★ | 360 ± 10 °C, 2–5 s | 2-3 passen aanbevolen |
| Parameter | Waarde | Testomstandigheden |
| Producttype | Elektromagnetische actieve zoemer met doorgaand gat | — |
| Nominale spanning | 5 V gelijkstroom | Nominaal werkpunt |
| Bedrijfsspanning | 3 – 7 V gelijkstroom | Continu bereik |
| Geluidsuitvoer op 10 cm | ≥ 85 dB | Bij 5V, vrij veld |
| Bedrijfsstroom | ≤ 30 mA | Bij 5V |
| Resonante frequentie | 2700 ± 300 Hz | Bij nominale spanning |
| Bedrijfstemperatuur | -20 °C ~ +70 °C | Continu |
| Opslagtemperatuur | -30 °C ~ +80 °C | Niet operationeel |
| Afmetingen (diameter × H) | 9,0 × 4,2 mm | Body exclusief pinnen |
| Gewicht | 0,71 gram | Typisch |
| Behuizingsmateriaal | Zwart PBT | — |
| Solderen (Reflow) | 245 ± 15 °C, 3 s | 180 °C voorverwarmen 40–70 s; maximaal 3 passen |
| Solderen (golf) ★ | 255 ± 15 °C, 4–6 s | 2-3 passen aanbevolen |
| Solderen (handmatig) ★ | 360 ± 10 °C, 2–5 s | 2-3 passen aanbevolen |
| Parameter | Waarde | Testomstandigheden |
| Producttype | Elektromagnetische actieve zoemer met doorgaand gat | — |
| Nominale spanning | 12 V gelijkstroom | Nominaal werkpunt |
| Bedrijfsspanning | 8 – 16 V gelijkstroom | Continu bereik |
| Geluidsuitvoer op 10 cm | ≥ 85 dB | Bij 12V, vrij veld |
| Bedrijfsstroom | ≤ 30 mA | Bij 12V |
| Resonante frequentie | 2700 ± 300 Hz | Bij nominale spanning |
| Bedrijfstemperatuur | -20 °C ~ +70 °C | Continu |
| Opslagtemperatuur | -30 °C ~ +80 °C | Niet operationeel |
| Afmetingen (diameter × H) | 9,0 × 4,2 mm | Body exclusief pinnen |
| Gewicht | 0,71 gram | Typisch |
| Behuizingsmateriaal | Zwart PBT | — |
| Solderen (Reflow) | 245 ± 15 °C, 3 s | 180 °C voorverwarmen 40–70 s; maximaal 3 passen |
| Solderen (golf) ★ | 255 ± 15 °C, 4–6 s | 2-3 passen aanbevolen |
| Solderen (handmatig) ★ | 360 ± 10 °C, 2–5 s | 2-3 passen aanbevolen |
Opmerking: De volgende gegevens zijn afkomstig uit de testrapporten die bij de MEIDI-productspecificaties zijn gevoegd. Deze waarden illustreren de typische verdeling van bemonsterde productiebatches en vormen geen gegarandeerde specificaties.
| Variant | SPL-bereik (dB) | Stroombereik (mA) | Frequentiebereik (Hz) | Diameter (mm) | H (mm) |
| HNT-9042-03 | 86,5 – 89,5 | 22,8 – 26,5 | 2690 – 2730 | 9.07 – 9.15 | 4.20 – 4.22 |
| HNT-9042-05 | 86,5 – 89,5 | 24,5 – 26,1 | 2677 – 2723 | 9,0 – 9,1 | 4.20 – 4.22 |
| HNT-9042-12 | 87,3 – 89,9 | 24,9 – 26,5 | 2677 – 2723 | 9.11 – 9.12 | 4,25 – 4,21* |
Opmerking: HNT-9042-12 voorbeeldgegevensregel 2 toont H-afmeting 42,1 mm, wat een typografische fout is in het originele testrapport; de opgegeven afmeting is 4,2 ± 0,2 mm.
Gegarandeerde specificaties staan vermeld in de bovenstaande tabellen met technische specificaties. Neem contact op met MEIDI voor actuele batchtestgegevens.
Draagbare test- en meetinstrumenten — hoorbare voltooiings- en drempelwaarschuwingen in multimeters, oscilloscopen en veldkalibrators
Draagbare medische apparaten - op batterijen werkende glucosemeters, pulsoximeters en vernevelaars die onopvallende akoestische waarschuwingen vereisen
Consumentenelektronica en kleine apparaten - magnetrontimers, voltooiingsgeluiden van koffiezetapparaat en waarschuwingen voor vervanging van luchtzuiveringsfilters
Beveiligingssensoren met batterijvoeding - deur-/raamcontactsensoren, bewegingsmelders en testsignalen voor rookmelders
Telecommunicatieapparatuur – in een rack gemonteerde UPS-foutwaarschuwingen, statustonen voor netwerkswitches en akoestische feedback van het PBX-systeem
Educatieve en hobby-elektronica: Arduino en Raspberry Pi projecteren audiofeedback
| Ontwerpoverweging | HNT-9042-serie functie |
| Compacte voetafdruk | 9,0 × 4,2 mm gespecificeerde afmetingen |
| Meerdere systeemspanningen | Drie varianten (3V/5V/12V) delen dezelfde resonantiefrequentiespecificatie van 2700 ± 300 Hz |
| Vereenvoudigde aandrijfcircuits | Geïntegreerde oscillator elimineert externe PWM-generator of microcontroller-timer |
| Montage door gaten | Doorvoer-PCB-montage zorgt voor mechanische retentie |
| Assemblage met gemengde technologie | PBT-behuizing compatibel met golfsolderen en handmatig nabewerken volgens specificatie |
Vraag een monster aan om de geluidsdruk, het stroomverbruik en de hoogtevrijheid in uw doelbehuizing te evalueren.
De specificaties van de MEIDI 9042 elektromagnetische actieve zoemer definiëren de volgende betrouwbaarheidstests:
Opslag bij hoge temperatuur — 48 uur bij +80 ± 2 °C, gedurende 2 uur herstellen bij kamertemperatuur vóór het testen
Opslag bij lage temperatuur — 48 uur bij -30 ± 2 °C, gedurende 2 uur herstellen bij kamertemperatuur vóór het testen
Temperatuurcycli — 5 cycli: blootstelling aan -30 °C 30 min, blootstelling aan +80 °C 30 min; Laat het 2 uur rusten bij kamertemperatuur vóór het testen
Valtest — horizontale positie, vrije val van 75 cm naar 10 mm hardhouten plaat, 3 vallen; controleer het uiterlijk en meet de elektrische prestaties
Triltest — 10–55 Hz, amplitude van 1,0 mm, XYZ-assen, totaal 0,5 uur; sweep-tijd van 10 tot 55 Hz en terug onder een enkele amplitude van 1,0 mm is 1 minuut
Vochtigheidstest — 48 uur bij 50 ± 5 °C / 90–95% RH, herstel gedurende 2 uur bij kamertemperatuur vóór de test
Hittebestendigheid van soldeer — dompel de kabels onder in gesmolten soldeer bij 250 ± 5 °C gedurende 10 ± 0,5 seconden, behuizing 2,0 mm van soldeer
Opmerking: Alle testomstandigheden zijn zoals gespecificeerd in de productspecificatie van de MEIDI HNT-9042-serie gedateerd 07-11-2023. Neem contact op met MEIDI voor details over het productietestprotocol en actuele batchtestgegevens.
1. Hoe kies ik tussen de HNT-9042-03, HNT-9042-05 en HNT-9042-12?
De keuze is afhankelijk van uw beschikbare DC-voedingsspanning. De HNT-9042-03 (1,5–4,5V) is geschikt voor 3,3V logische systemen en laagspanningsmicrocontrollerprojecten. De HNT-9042-05 (3–7V) komt overeen met 5V industriële logica en standaard stuurspanningen voor apparaten. De HNT-9042-12 (8–16V) is ontworpen voor 12V industriële besturingsbussen en voedingen voor beveiligingssystemen. Alle drie de varianten delen dezelfde resonantiefrequentiespecificatie van 2700 ± 300 Hz en dezelfde minimale geluidsdrukspecificatie.
2. Kan ik de HNT-9042-03 gebruiken met een 3,3V microcontroller GPIO-pin?
Het bedrijfsspanningsbereik van de HNT-9042-03 is 1,5–4,5 V DC, inclusief 3,3 V. De bedrijfsstroom van ≤30 mA bij 3V moet echter worden geverifieerd aan de hand van de pinstroombroncapaciteit van de microcontroller. Controleer of de aandrijfbron ≤30 mA kan leveren bij de bedrijfsspanning. Neem indien nodig contact op met MEIDI voor aanbevelingen voor aandrijfcircuits.
3. Wat is de minimale kasthoogte boven het HNT-9042 geluidsgat?
Zorg voor voldoende ruimte boven het klankgat om verslechtering van de geluidsdruk te voorkomen. Raadpleeg de voorzorgsmaatregelen in de MEIDI-productspecificatie.
4. Is de HNT-9042-serie geschikt voor continu gebruik?
Het bedrijfstemperatuurbereik bedraagt -20 °C tot +70 °C volgens specificatie. Neem voor vragen over continu gebruik contact op met MEIDI.
5. Kan de HNT-9042-serie een passieve zoemer in een bestaand ontwerp vervangen?
De HNT-9042 is een actieve zoemer met geïntegreerde oscillator, terwijl passieve zoemers een extern AC-aandrijfsignaal vereisen. Het vervangen van een passieve zoemer door een actieve HNT-9042-zoemer vereist circuitaanpassing: verwijder het externe aandrijfcircuit en sluit de HNT-9042 rechtstreeks aan op de juiste DC-spanningsrail. De pinconfiguratie met doorgaand gat kan afwijken van de voetafdruk van de passieve zoemer; controleer de pindiameter, steek en polariteit ten opzichte van de originele PCB-indeling. Neem contact op met MEIDI voor een beoordeling van de haalbaarheid van vervanging.
1. Pas geen spanning toe buiten het gespecificeerde bedrijfsspanningsbereik.
2. Dit product heeft een open ontwerp en voldoet niet aan de vereisten voor waterdichtheid of lijmlekkage.
3. Langdurig gebruik in een omgeving met bijtend gas kan de onderdelen van de zoemer aantasten en de goede werking ervan belemmeren.

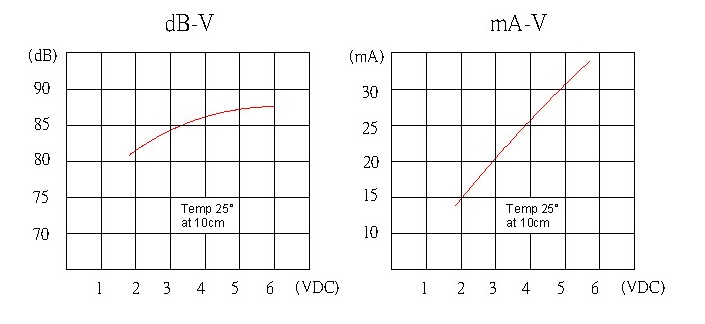

4. De geluidsdrukprestaties van de zoemer veranderen afhankelijk van de aangelegde spanning of stroom; Zorg ervoor dat de bedrijfsspanning of -stroom voldoet aan de specificatie-eisen.
5. Vermijd het plaatsen van een schot voor het klankgat of het afdekken ervan, aangezien dit tot een onstabiele werking kan leiden.

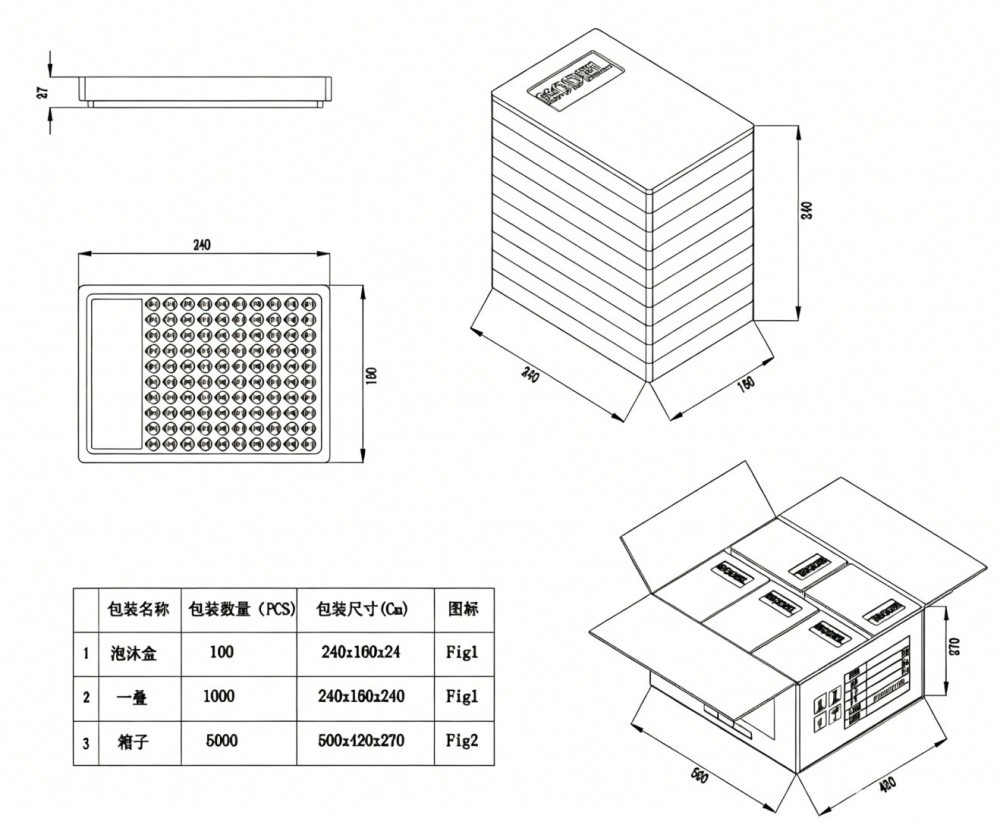

6. De zoemer moet in de juiste verpakking worden bewaard om vocht, roest en oxidatie van de pinaansluitingen te voorkomen.
Neem contact op met MEIDI Applications Engineering voor kruisverwijzingen met oudere through-hole-zoemers, seriegegevensbladen, voorbeeldevaluatie van spanningsvarianten of aangepaste leadconfiguraties.
