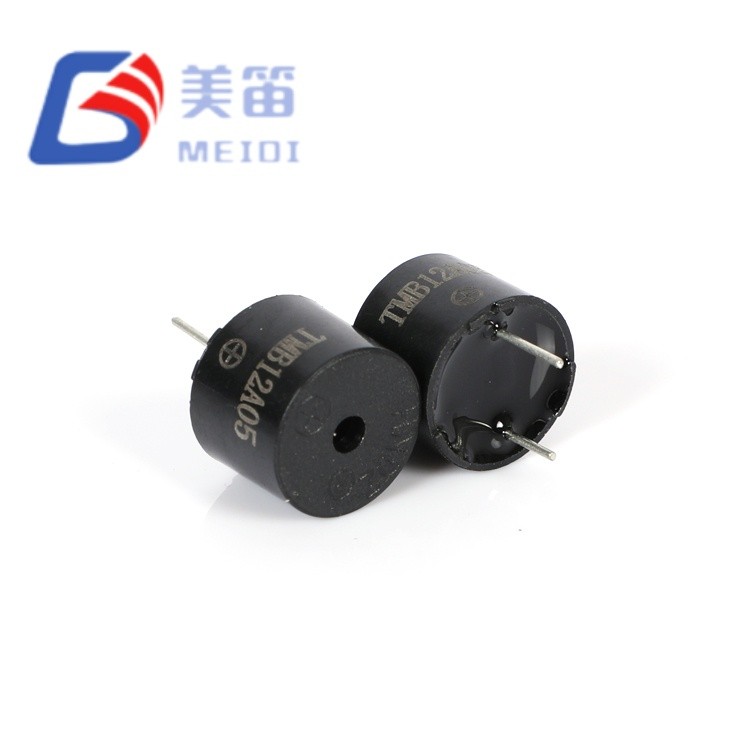

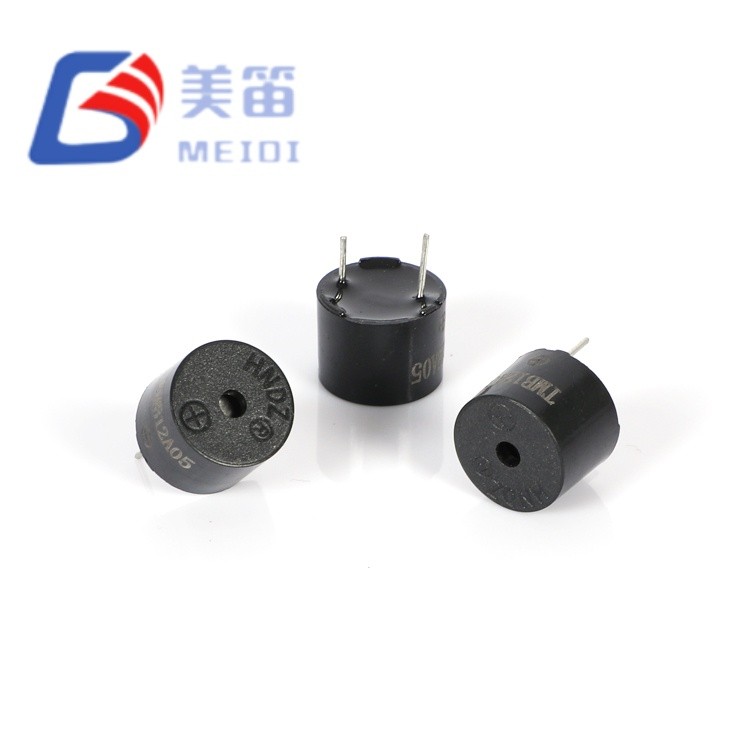

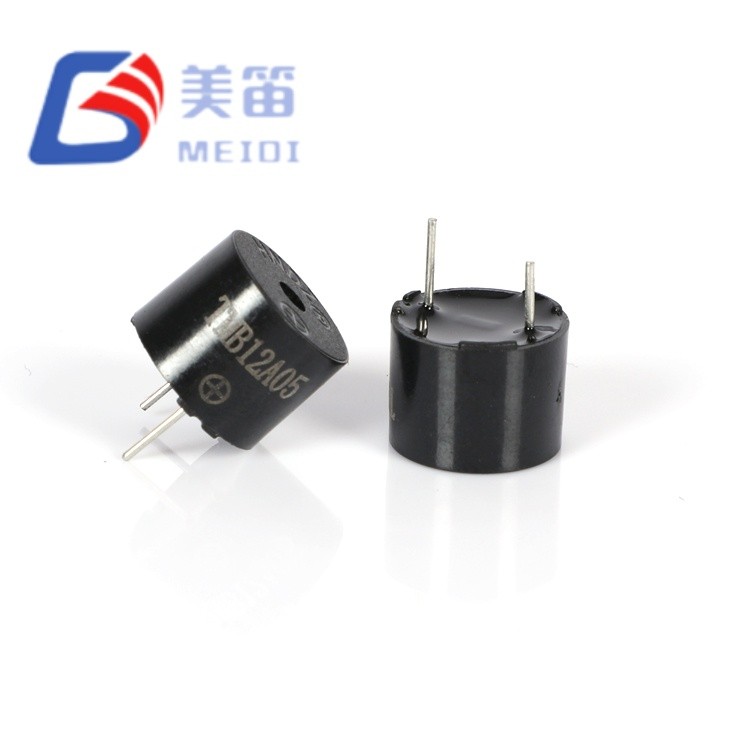

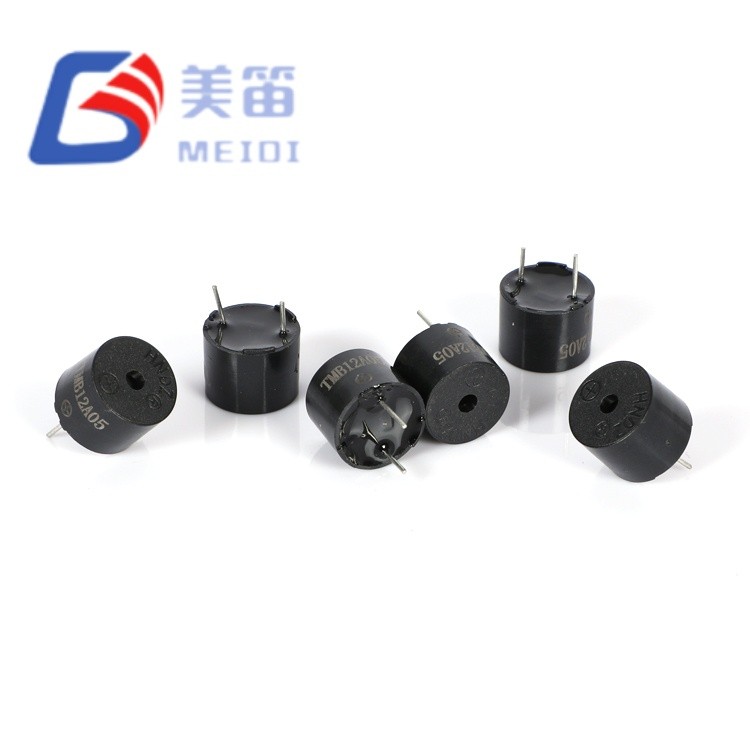

TMB12A03 Elektromagnetische actieve zoemer

De TMB12A03 is ontworpen voor toepassingen waarbij akoestische hoorbaarheid van cruciaal belang is en levert gemeten geluidsdrukniveaus van 96,4–98,7 dB op een compacte voetafdruk van 12 mm. De verlengde holte van 9,5 mm – de hoogste in MEIDI’s 12 mm actieve zoemerfamilie – maximaliseert de Helmholtz-resonantie-efficiëntie en produceert een laagfrequente 2400 Hz-toon die door industrieel omgevingsgeluid heen snijdt zonder dat een grotere magnetische zoemerarchitectuur nodig is.

Deze actieve 5V-zoemer met doorgaand gat, vervaardigd in de MEIDI-fabriek in Jiangsu, werkt over een bereik van 3-7V en ondersteunt 5V-logische bussen, ontladingscurven van Li-ion-batterijen en 6V-lantaarnbatterijsystemen zonder aanvullende regeling. De geïntegreerde oscillator elimineert externe PWM-generatie, terwijl de zwarte PBT-behuizing bestand is tegen golfsolderen bij 255 °C en continu gebruik van -20 °C tot +70 °C. Elke eenheid ondergaat een 100% geautomatiseerde SPL- en stroomverificatie, waarbij voorbeeldgegevens een strakke parameterclustering laten zien (SPL 96,4–98,7 dB, stroom 21,8–24,1 mA, frequentie 2400 ± 300 Hz).

Primaire applicatieomgevingen

Zware industriële alarmsystemen – noodstopwaarschuwingen, waarschuwingen voor kraanbewegingen en persbedieningsalarmen in omgevingen met meer dan 85 dB omgevingsgeluid waar regelgevende hoorbaarheid een hoge SPL vereist

Cabines van bedrijfsvoertuigen – waarschuwingen voor veiligheidsgordels, waarschuwingen voor het openen van de deuren en omgekeerde nabijheidstonen in vrachtwagens, bussen en bouwmachines waar het motorgeluid conventionele zoemers maskeert

Automatisering van magazijnen en logistiek – waarschuwingen voor het voltooien van de pick-up, waarschuwingen voor botsingen met AGV's en signalen voor transportbandstoringen in distributiecentra met hoge plafonds met aanzienlijke akoestische galm

Cabines van landbouwmachines – positiewaarschuwingen voor werktuigen, indicatoren voor hydraulische storingen en waarschuwingen voor het niveau van de graantank in tractoren en oogstmachines die worden blootgesteld aan motor- en werktuiggeluiden

Openbare veiligheids- en evacuatiesystemen – hoorbare melding van brandalarm, waarschuwingen voor inbraak in de perimeter en massale meldingstonen in commerciële gebouwen die SPL-drempels vereisen die aan de code voldoen

Scheepsmotorcompartimenten – lenspompalarmen, waarschuwingen voor storingen in het koelsysteem en generatorfouttonen in maritieme omgevingen met veel lawaai en hoge luchtvochtigheid

Productie en kwaliteitsborging – van onze fabriek tot uw ontwerp

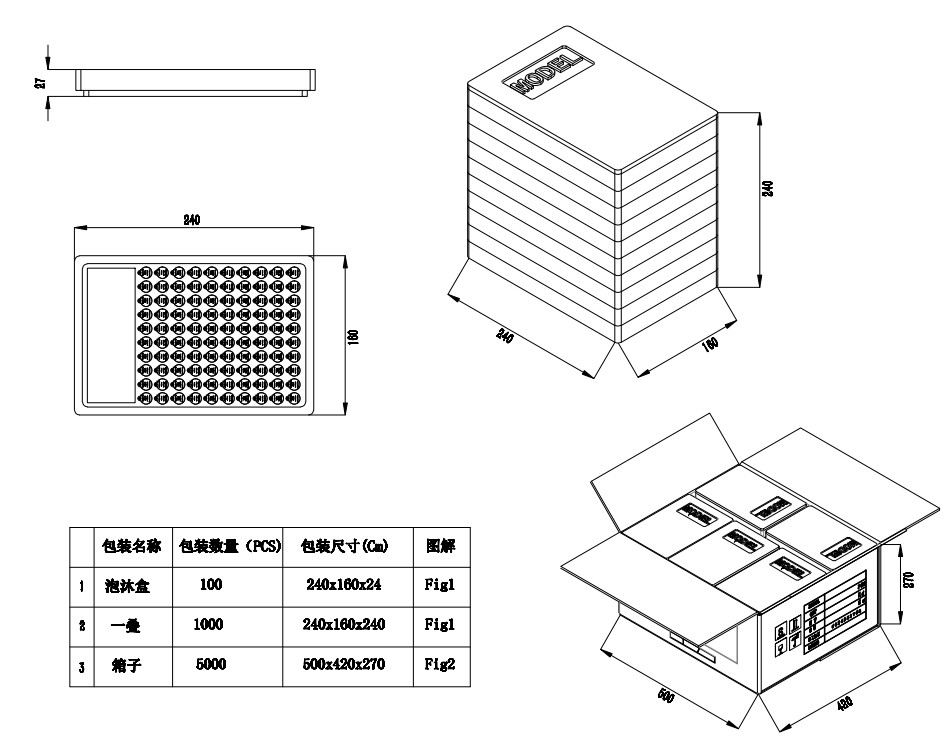

MEIDI produceert de TMB12A03 op speciale assemblagelijnen met doorlopende gaten, uitgerust met geautomatiseerde wikkel-, soldeer- en inkapselingsapparatuur. Onze productiebasis in Jiangsu volgt de ISO 9001-protocollen voor kwaliteitsmanagement, met inspecties tijdens het proces in elke kritieke fase: spoelwikkeling, magneetassemblage, oscillatorafstemming en uiteindelijke inkapseling.

Elke productiebatch ondergaat een strenge validatie:

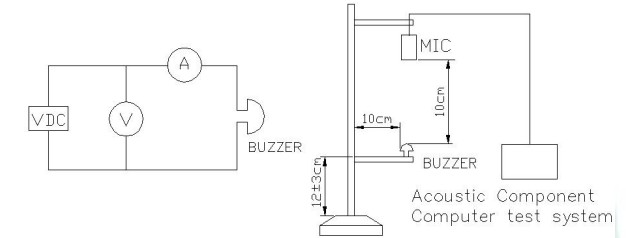

Verificatie van akoestische consistentie – 100% SPL-test bij nominale spanning; monsterbatch 96,4–98,7 dB met typische spreiding <2 dB

Frequentiestabiliteitscontrole – statistische bemonstering bij 2400 Hz ±12,5%; alle samples binnen 2370–2430 Hz

Validatie stroomverbruik – ≤30mA maximaal; monstergemiddelde 22,9 mA met standaardafwijking 0,8 mA

Opslag bij hoge temperaturen – 48 uur bij +80±2℃; volledig parameterherstel na 2 uur omgevingsstabilisatie

Opslag bij lage temperatuur – 48 uur bij -30±2℃; geverifieerde activering bij koude start bij minimaal 3 V

Cyclus van thermische schokken – 5 cycli tussen -30℃ en +80℃ met een pauze van 30 minuten per extreme

Mechanische spanningsvalidatie – sinusoïdale trillingen (10–55 Hz, 1,0 mm amplitude, XYZ-assen, 0,5 uur cumulatief) en een vrije val van 75 cm op hardhout van 10 mm (3 schokken)

Vochtbestendigheid – 48 uur bij 50±5℃ / 90–95% RH gevolgd door 2 uur herstel en elektrische karakterisering

Hittebestendigheid van soldeer – 250 ± 5 ℃ gedurende 10 ± 0,5 seconden met een afstand van 2,0 mm tussen lichaam en soldeer

Beschikbare certificeringen: RoHS, REACH en UL94 V‑0 voor de PBT-behuizing. Voor veiligheidskritische installaties kan op verzoek IEC 60950-1-conformiteitsdocumentatie worden verstrekt.

Veelgestelde vragen over engineering – Praktische richtlijnen voor systeemontwerpers

Vraag 1: Hoe verhoudt de 2400 Hz-frequentie van de TMB12A03 zich tot de 2700 Hz- en 4 kHz-alternatieven in echte geluidsomgevingen?

De resonantiefrequentie van 2400 Hz werkt onder het typische elektromagnetische zoemercluster op 2700 Hz en ruim onder het gebied van 4 kHz, waar veel schakelende voedingen en digitale elektronica emissies genereren. In industriële omgevingen en voertuigomgevingen heeft het omgevingsgeluid van koelventilatoren, hydraulische pompen en motorharmonischen de neiging zich boven de 3 kHz te concentreren. De lagere frequentie van de TMB12A03 zorgt in deze instellingen vaak voor een betere hoorbaarheid, omdat deze een minder drukke spectrale band beslaat. Bovendien vertonen lagere frequenties een verminderde gerichte straling, waardoor de hoorbaarheid buiten de as in open installaties wordt verbeterd.

Vraag 2: Kan de TMB12A03 een magnetische zoemer van 16 mm of 23 mm door gaten in een bestaand ontwerp vervangen?

In veel gevallen wel. De gemeten output van 96,4–98,7 dB benadert of overtreft die van typische 16 mm magnetische zoemers (95–100 dB), terwijl hij een aanzienlijk kleinere footprint van 12 mm inneemt. De belangrijkste overweging is de montage: de TMB12A03 maakt gebruik van een standaard pinafstand van 12 mm door gaten, die mogelijk niet uitgelijnd is met uitsparingen van 16 mm of 23 mm. Voor retrofittoepassingen biedt MEIDI maatvergelijkingstekeningen en kan adapterwasoplossingen leveren voor volumebestellingen. De elektrische interface is eenvoudiger dan magnetische zoemers – er is geen externe oscillator vereist, waardoor het aantal componenten en de montagekosten afnemen.

Vraag 3: Wat is de praktische akoestische levensduur bij continu gebruik van 5 V bij verhoogde temperatuur?

De fabrikant publiceert geen gegevens over de levensduur bij continu gebruik buiten de standaard testomstandigheden (96 uur bij 25 ± 10 ℃ met een halve inschakelduur blokgolf, en 96 uur opslag bij hoge temperatuur bij +85 ℃). Het typische stroomverbruik van 21,8–24,1 mA ligt ruim binnen het maximum van ≤30 mA, waardoor zelfopwarming tot een minimum wordt beperkt. Voor een langere levensduur bij toepassingen met continue toon wordt het implementeren van een werkcyclus (bijvoorbeeld 1 seconde aan, 4 seconden uit) aanbevolen. De holte van 9,5 mm zorgt voor extra thermische massa vergeleken met varianten met een lager profiel, wat de temperatuurstijging kan vertragen. Neem voor toepassingsspecifieke schattingen van de levensduur contact op met de fabrieksafdeling en geef uw bedrijfsspanning, inschakelduur en omgevingstemperatuurprofiel door.

Vraag 4: Is de hoogte van 9,5 mm compatibel met standaard zoemerbehuizingen en frontpanelen van 12 mm?

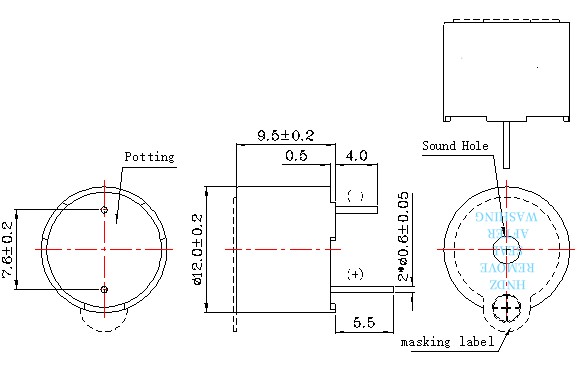

De diameter van 12,0 mm komt overeen met standaard 12 mm-uitsparingen op het voorpaneel en PCB-indelingen die gewoonlijk worden gebruikt voor zoemers met doorlopende gaten. De hoogte van 9,5 mm vereist extra ruimte in de z-as vergeleken met de varianten van 6,5 mm of 7,5 mm. Zorg ervoor dat uw behuizing ten minste 11 mm ruimte boven de PCB biedt om plaats te bieden aan de component en soldeerruimte mogelijk te maken. Voor toepassingen met beperkte hoogte (≤8 mm) biedt MEIDI alternatieve modellen met lagere profielen. Op verzoek leveren wij 3D STEP-bestanden en richtlijnen voor behuizingsintegratie.

Vraag 5: Hoe presteert de TMB12A03 bij een spanning onder 5 V, bijvoorbeeld via een 3,7 V Li‑ionbatterij?

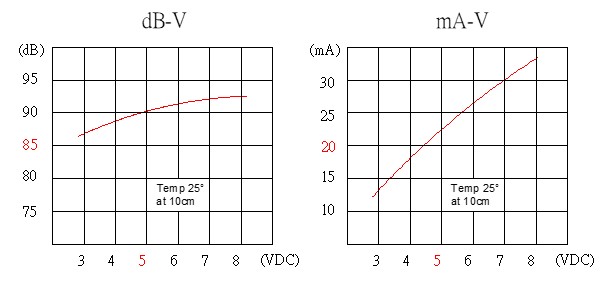

Bij 3,7 V neemt de SPL af ten opzichte van de 5 V-referentie, maar blijft boven de ≥85 dB-specificatie. Een typische SPL bij 3,7 V is ongeveer 88-90 dB, gebaseerd op karakteriseringsgegevens. De frequentie van 2400 Hz blijft stabiel over het bereik van 3–7 V dankzij het geïntegreerde oscillatorontwerp. Voor Li-ion-toepassingen waarbij het einde van de ontlading van 3,0 V nog steeds een hoorbare output moet leveren, behoudt de TMB12A03 een functionele output zonder extra spanningsverhogende circuits, waardoor hij geschikt is voor draagbare alarmen en draagbare instrumenten op batterijen.

Vraag 6: Welke montagerichting wordt aanbevolen voor maximale akoestische prestaties?

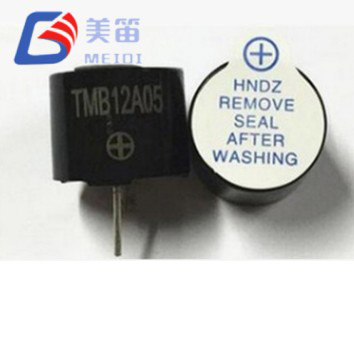

De TMB12A03 zendt geluid voornamelijk uit via de bovenste akoestische poort. Voor maximale SPL zorgt u ervoor dat de poort vrij is en in de beoogde luisterrichting staat. Montage aan de onderkant van een PCB of met de poort naar een stevig oppervlak gericht, zal de output verzwakken. Voor toepassingen die een dekking van 360 graden vereisen, kunt u meerdere eenheden of reflecterende oppervlakken overwegen. De toepassingstechniek van MEIDI kan ondersteuning bieden voor akoestische simulatie voor uw specifieke behuizingsgeometrie.
