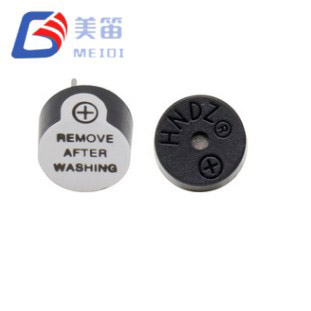

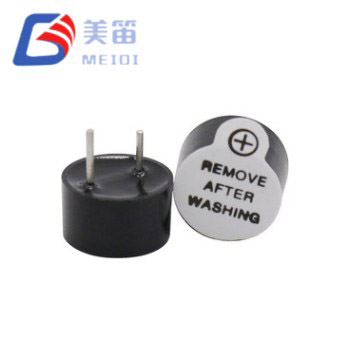

De HNB09A12 is ontworpen voor native gebruik op 12V DC-bussen en levert een waarschuwingstoon van minimaal 85 dB bij 2700 Hz zonder dat spanningsregeling of externe aandrijfcomponenten nodig zijn. Het werkbereik van 8-16 V omvat doorbuiging bij koude start in auto's (tot 8 V) en overspanningspieken van de dynamo (tot 16 V), waardoor het een betrouwbare keuze is voor voertuigaccessoiresystemen, landbouwmachines, scheepspanelen en industriële besturingsmodules.
Deze actieve zoemer met een diameter van 9 mm, vervaardigd in de MEIDI-fabriek in Jiangsu, weegt slechts 0,75 g, waardoor de traagheidsbelasting op PCB's in omgevingen met veel trillingen wordt verminderd. De geïntegreerde oscillator en doorlopende constructie elimineren externe PWM-opwekking en zorgen voor een robuuste mechanische verankering. Elke productie-eenheid ondergaat een 100% akoestische en elektrische verificatie, waarbij voorbeeldgegevens aantonen dat de SPL consistent boven de 87 dB ligt en het stroomverbruik onder de 27 mA bij 12 V.
| Parameter | Waarde |
| Nominale spanning | 12 V DC |
| Bedrijfsspanningsbereik | 8 – 16 V DC |
| Geluidsdrukniveau | ≥ 85 dB |
| Resonante frequentie | 2700 ± 300 Hz |
| Bedrijfsstroom | ≤ 30 mA |
| Bedrijfstemperatuur | -20 ℃ ~ +70 ℃ |
| Opslagtemperatuur | -30 ℃ ~ +80 ℃ |
| Afmetingen | 9,0 × 5,5 mm (diameter × H) |
| Gewicht | 0,75 gr |
| Behuizingsmateriaal | Zwart PBT |
| Montagetype | Doorgaand gat |
De 9 mm 5V elektromagnetische actieve zoemer is een zelfaangedreven elektromagnetische actieve zoemer, ontworpen voor industriële architecturen van 12V en 24V. In tegenstelling tot varianten met een lagere spanning waarvoor buck-converters of weerstandsverdelers van standaard industriële rails nodig zijn, kan deze 12V elektromagnetische actieve zoemer rechtstreeks worden aangesloten op autoaccu's, PLC I/O-modules en maritieme stroomdistributie zonder tussenliggende regeling.
De minimale bedrijfsdrempel van 8 V zorgt voor een betrouwbare activering tijdens het starten van de motor, wanneer de accuspanning tijdelijk onder de 10 V kan dalen. De bovengrens van 16 V is geschikt voor overspanningsgebeurtenissen van de dynamo en biedt speelruimte voor 24 V-systemen met een eenvoudige serieweerstand. Deze spanningsbestendigheid elimineert de noodzaak van actieve klemming of TVS-diodes in veel installaties, waardoor de stuklijst wordt vereenvoudigd en het aantal faalpunten wordt verminderd.

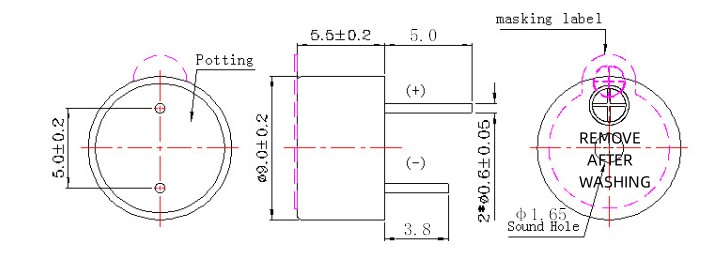

Met een diameter van 9,0 mm en een hoogte van 5,5 mm neemt de HNB09A12 een compacte voetafdruk in beslag die past in oudere paneeluitsparingen van 9 mm en 12 mm. De massa van 0,75 g – ongeveer 56% lichter dan alternatieven van 12 mm x 7,5 mm – vermindert de soldeerverbindingsspanning tijdens trillingen en schokken, een belangrijk voordeel in voertuig- en machinetoepassingen waar PCB-buiging gebruikelijk is.
De geïntegreerde oscillator produceert een vaste toon van 2700 Hz bij DC-toepassing, waardoor PWM-timers van de microcontroller vrijkomen en externe timingcondensatoren worden geëlimineerd. De zwarte PBT-behuizing is bestand tegen golfsolderen bij 255 °C en handmatig nabewerken bij 360 °C zonder vervorming, waardoor zowel geautomatiseerde montage als veldreparatie wordt ondersteund.
Native 12V-buscompatibiliteit – werkt rechtstreeks vanuit auto-, industriële en maritieme 12V DC-systemen zonder spanningsconversiecircuits
Groot overlevingsbereik van 8–16 V – tolereert spanningsdaling bij koude start, overspanning van de dynamo en ongereguleerde 24 V-systemen met passieve spanningsval
Ingebouwde oscillator met vaste 2700 Hz-uitvoer – geen MCU PWM-pintoewijzing of externe timingcomponenten vereist
Ultralichte massa van 0,75 g – minimaliseert traagheidsbelasting op PCB's in trillingsgevoelige voertuig- en machinetoepassingen

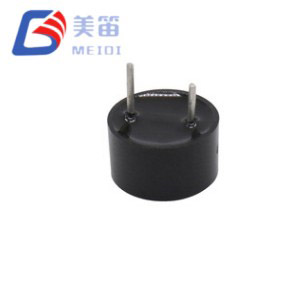

Mechanisch anker met doorgaand gat – het vasthouden van de draad door het bord is bestand tegen aanhoudende schokken en thermische cycli
Reparatietolerante PBT-behuizing – geschikt voor golfsolderen bij 255 °C en handmatig nabewerken bij 360 °C zonder dimensionale vervorming

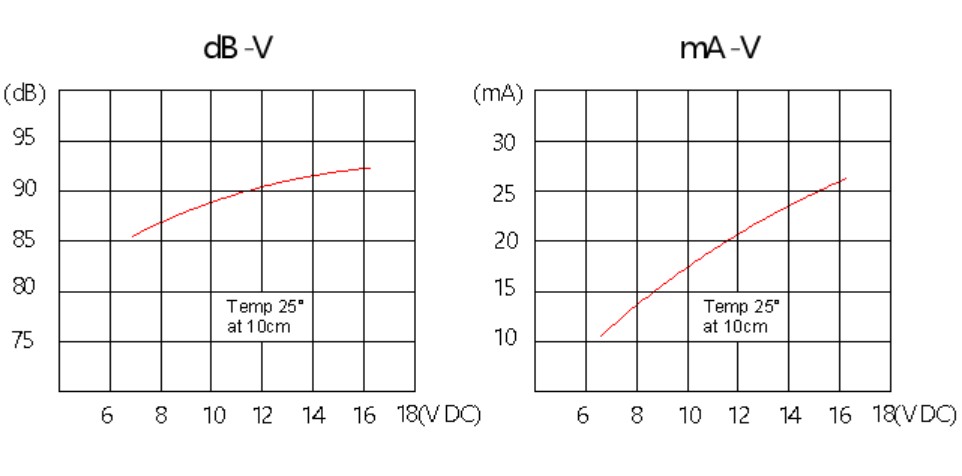

| Parameter | Waarde | Testomstandigheden |
| Nominale spanning | 12 V DC | Bij 25℃ |
| Bedrijfsspanning | 8 – 16 V DC | Continu |

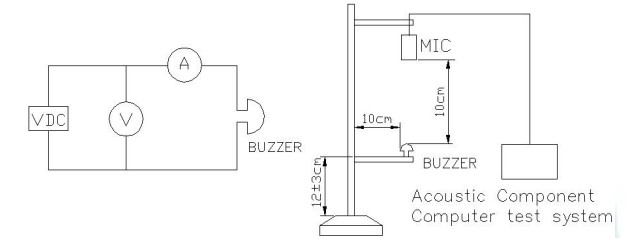

| Geluidsuitvoer | ≥ 85 dB | Bij 12 VDC, 10 cm, vrij veld |
| Resonante frequentie | 2700 ± 300 Hz | Bij nominale spanning |
| Bedrijfsstroom | ≤ 30 mA | Bij 12 V DC |
| Spoel weerstand | ~400 Ω (typisch) | Bij 25 ℃, gelijkstroom |
| Stijgingstijd | < 50 ms | Tot 90% SPL |
| Vereiste | HNB09A12 Voordeel |
| Elimineer de spanningsregelaar van de 12V/24V-bus | Native 12V-werking; Het bereik van 8–16 V omvat ontlading van de accu en overspanning van de dynamo |
| Verlaag de stuklijstkosten in de automobielsector met grote volumes | Geen buck-IC, inductor of condensator vereist; directe draad-naar-bus-verbinding |
| Overleef spanningsdaling bij koude start | Een minimum van 8 V zorgt voor activering tijdens het starten van de motor wanneer de accu onder de 10 V zakt |
| Geschikt voor oudere zoemeruitsparingen van 9 mm/12 mm | De diameter van 9,0 mm zorgt voor mechanische compatibiliteit met bestaande paneelontwerpen |
| Minimaliseer de PCB-massa in trillingsomgevingen | 0,75 g — ongeveer 56% lichter dan alternatieven van 12 mm x 7,5 mm |
Dit model bezet een duidelijk spanningsniveau binnen de actieve zoemerfamilie van MEIDI. Waar 3V- en 5V-varianten toepassingen op logisch niveau en batterijvoeding bedienen, maakt de HNB09A12 rechtstreeks een brug naar 12V-architectuur voor zware apparatuur en auto-energie. Systeemontwerpers profiteren van een lager aantal componenten, lagere montagekosten en verbeterde betrouwbaarheid door het elimineren van actieve regelfasen.
Voor 24V-businstallaties zorgt een enkele serieweerstand (470 Ω tot 680 Ω, afhankelijk van de tolerantie) voor een eenvoudige stroombegrenzing, waarbij de ≤30 mA-specificatie van de zoemer behouden blijft zonder ingewikkelde schakelingen toe te voegen.
12V-accessoiresystemen voor auto's – waarschuwingen voor veiligheidsgordels, waarschuwingen voor het openen van deuren, achteruitrijtonen en geluidssignalen bij het starten van de sleutel in personenauto's en commerciële wagenparken
Landbouw- en bouwmachines – aanwezigheidsalarmen van de machinist, indicatoren voor hydraulische storingen en positiewaarschuwingen voor werktuigen in tractoren, graafmachines en oogstmachines
Elektrische panelen voor schepen en campers – alarmen voor lenspompen, waarschuwingen voor het uitschakelen van de walstroom en waarschuwingen voor het batterijniveau in 12V DC boot- en caravansystemen
12V industriële besturingsmodules – laagspanningssensorinterfacewaarschuwingen, 12V DC-actuatorstatustonen en compacte automatiseringssubsystemen die werken op 12V-batterij of gereguleerde voeding
12V UPS-systemen met kleine vormfactor – compacte batterijback-upeenheden, draagbare energiecentrales en ononderbroken 12V DC-voedingen waar de ruimte en het gewicht beperkt zijn
Laadregelaars en omvormers voor zonne-energie – fouttonen in de array, waarschuwingen voor het loskoppelen van de accu en meldingen over belastingafschakeling in installaties buiten het elektriciteitsnet

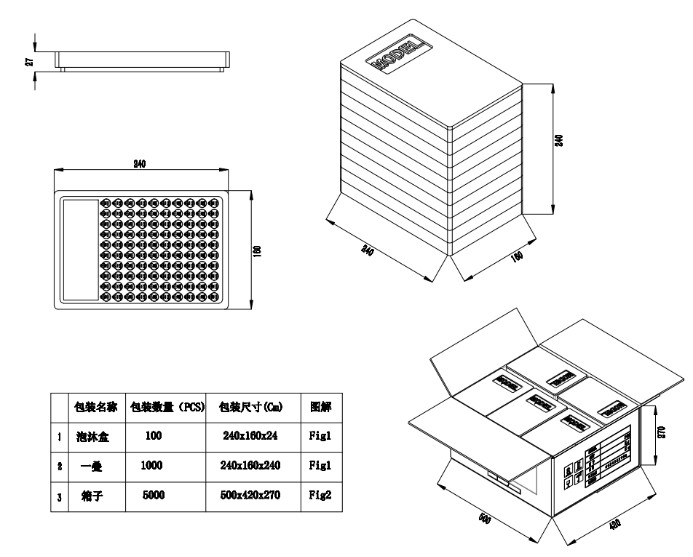

MEIDI produceert de 9 mm 5V elektromagnetische actieve zoemer op speciale assemblagelijnen met doorlopende gaten met inspectie tijdens het proces in elke fase: spoelwikkeling, magneetassemblage, oscillatorafstemming en inkapseling. Onze productiebasis in Jiangsu volgt de ISO 9001-protocollen, met geautomatiseerde testapparatuur die de elektrische parameters en de akoestische output op elke eenheid verifieert.
Kwalificatie op batchniveau omvat:
Opslag bij hoge temperatuur – 48 uur bij +80 ± 2 ℃; volledig parameterherstel na 2 uur omgevingsstabilisatie
Opslag bij lage temperatuur – 48 uur bij -30 ± 2 ℃; geverifieerde activering bij koude start bij minimaal 8 V
Cyclus van thermische schokken – 5 cycli tussen -30 ℃ en +80 ℃ met een verblijftijd van 30 minuten per extreme temperatuur
Mechanische spanningsvalidatie – sinusoïdale trillingen (10–55 Hz, 1,0 mm amplitude, XYZ-assen, 0,5 uur cumulatief) en een vrije val van 75 cm op hardhout van 10 mm (3 schokken)
Vochtbestendigheid – 48 uur bij 50 ± 5 ℃ / 90–95% RH gevolgd door 2 uur herstel en elektrische karakterisering
Hittebestendigheid van soldeer – 250 ± 5 ℃ gedurende 10 ± 0,5 seconden met een afstand tussen lichaam en soldeer van 2,0 mm
Monsterbatchgegevens (n=10) bevestigen consistente prestaties: geluidsdruk 87,3–89,7 dB, stroom 24,9–26,5 mA, frequentie 2677–2723 Hz – alle parameters strak geclusterd binnen specificatievensters. Certificeringen omvatten RoHS, REACH en UL94 V‑0 voor het behuizingsmateriaal.
Vraag 1: Kan de HNB09A12 werken vanuit een 24V industriële bus zonder extra componenten?
Ja, met een serieweerstand. Bij een nominale waarde van 24 V beperkt een weerstand van 470 Ω en 1 W de stroom tot ongeveer 25 mA – binnen de ≤30 mA-specificatie. Voor niet-gereguleerde 24V-systemen (20-28V-bereik) biedt een weerstand van 680Ω marge. Als alternatief kan een eenvoudige zenerdiodeklem of een low-drop-regelaar worden gebruikt voor toepassingen met continue toon waarbij vermogensdissipatie van de weerstand ongewenst is. Het absolute maximum van 16V mag zonder stroombegrenzing niet worden overschreden.
Vraag 2: Hoe presteert de frequentie van 2700 Hz in een motorruimte of machinecabine?
De resonantiefrequentie van 2,7 kHz ligt onder het dominante geluidsspectrum van dieselmotoren (doorgaans 3-8 kHz fundamentele en harmonische) en hydraulische pompen (breedband boven 4 kHz). Deze spectrale positionering verbetert de signaal-ruisverhouding in landbouw-, bouw- en scheepsmotorcompartimenten waar zoemers met een hogere frequentie kunnen worden gemaskeerd. De toon van 2700 Hz plant zich ook voort met minder atmosferische verzwakking dan alternatieven van 4 kHz over de korte afstanden die typisch zijn voor voertuigcabines.
Vraag 3: Wat is de aanbevolen werkwijze voor omgevingen met hoge temperaturen?
De HNB09A12 is geschikt voor continu gebruik van -20°C tot +70°C. Bij temperaturen die de bovengrens van +70°C naderen, genereren weerstandsverliezen van de spoel extra warmte die de thermische spanning in de omgeving vergroot. Voor langdurige inzet bij hoge temperaturen raadt MEIDI aan om aan de onderkant van het 8-16V-bereik te werken om de spoeldissipatie te minimaliseren, of om een duty-cycled waarschuwingspatroon te implementeren in plaats van een continue toon om de geaccumuleerde thermische belasting te verminderen. Neem voor specifieke gegevens over de betrouwbaarheid bij hoge temperaturen contact op met de fabriekstechnische afdeling.
V4: Is de HNB09A12 pin-compatibel met oudere 9 mm en 12 mm doorlopende zoemers van andere fabrikanten?
De behuizingsdiameter van 9,0 mm past op standaard uitsparingen in het voorpaneel van 9 mm en op de meeste uitsparingen van 12 mm met minimale opening. De pinafstand en diameter voldoen aan de industriestandaard zoemerconventies voor doorlopende gaten, waardoor drop-in vervanging in veel oudere ontwerpen mogelijk is. Voor verificatie van kruisverwijzingen levert MEIDI op verzoek pin-outtekeningen en maatvergelijkingsbladen. Aangepaste draadvorming (recht, geknikt of verschoven) is beschikbaar voor niet-standaard PCB-indelingen.
Vraag 5: Hoe beïnvloedt de compacte vormfactor van 9 mm de overlevingskansen van trillingen en schokken?
De massa van 0,75 g en de kleinere diameter van 9 mm dragen bij aan een lagere traagheidsbelasting op soldeerverbindingen onder mechanische schokken en trillingen vergeleken met grotere alternatieven van 12 mm. Het kleinere diafragmagebied en de lagere bewegende massa verminderen ook de microfonische effecten – ongewenste mechanische trillingen die worden gekoppeld aan akoestische output – waardoor de klankhelderheid behouden blijft in omgevingen die gevoelig zijn voor trillingen. Voor toepassingen waarbij trillingen de standaard industriële niveaus overschrijden, raadt MEIDI aan om de montagerichting te evalueren en mechanische isolatiedoorvoertules te overwegen om de PCB-buiging te ontkoppelen van de zoemerbehuizing.
Neem voor technische gegevensbladen, toepassingsnotities voor 12V/24V-drivercircuits, verificatie van kruisverwijzingen of volumeprijzen voor auto- en industriële programma's contact op met MEIDI Engineering Support.
MEIDI-applicatie-engineering reageert doorgaans binnen één werkdag op technische vragen met schema's van drivercircuits, berekeningen van spanningsvalweerstanden en documentatie over naleving van de eisen van de automobielindustrie.
