Ingebouwd aandrijfcircuit — breng gelijkspanning direct aan; geen externe oscillator, PWM-timer of drivertransistor vereist
7,5 mm verlengde caviteitsarchitectuur - 15% groter intern volume dan 6,5 mm equivalenten verhoogt de Helmholtz-resonantie-efficiëntie en piek-SPL
Empirisch geverifieerd 89,6–93,2 dB uitgangsvermogen - monstergemiddelde 91,5 dB, levert 1,1 dB hogere SPL op dan compacte varianten bij vergelijkbaar stroomverbruik
Groot werkbereik van 2–5 V – omvat Li-ion-ontladingscurven (3,0–4,2 V), 3,3 V gereguleerde logica en 5 V transiënttolerantie
≤30 mA stroom bij 3 V - efficiënte energieconversie door uitgebreide holtegeometrie maakt luidere output mogelijk zonder verhoogde stroombelasting
Zwarte PBT-behuizing – geschikt voor golfsolderen bij 255 °C en continu gebruik van -20 °C tot +70 °C

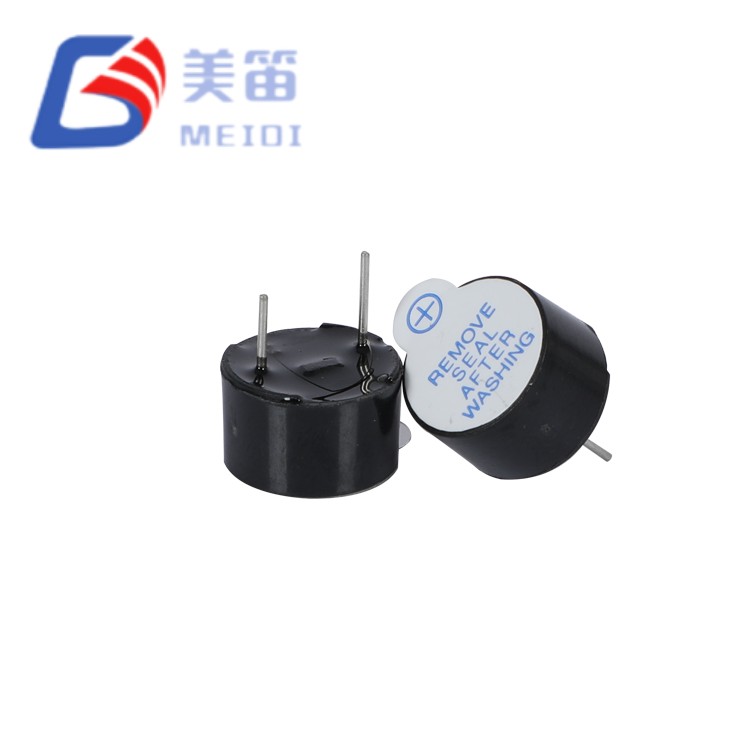

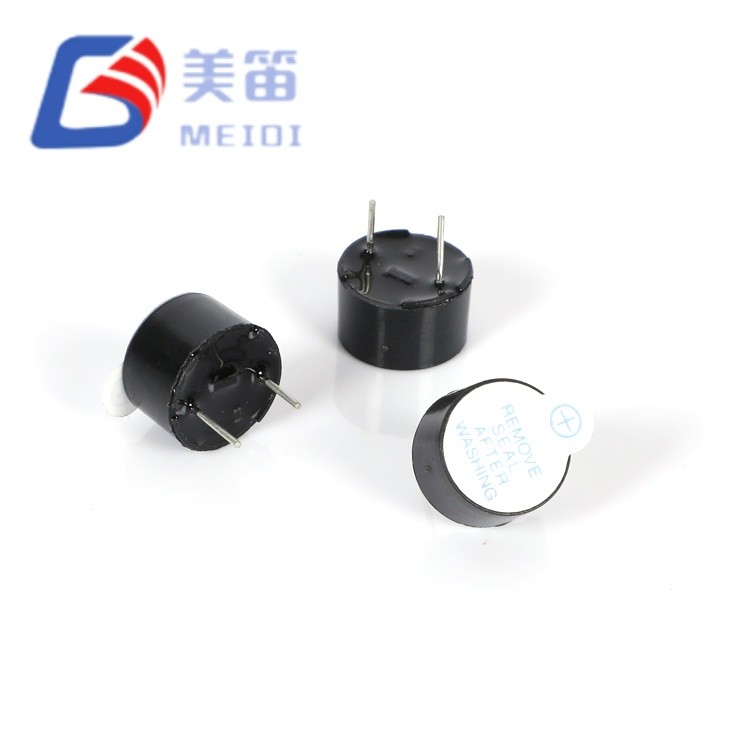

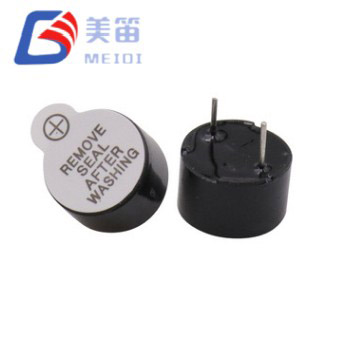

De 5V elektromagnetische zoemer PCB-montage pakt een specifieke akoestische technische beperking aan: de afweging tussen de z-asspeling van de PCB en hoorbare output bij actieve zoemers met doorlopende gaten. Met een afmeting van 12,0 x 7,5 mm neemt deze 3V elektromagnetische actieve zoemer met een doorlopende opening dezelfde voetafdruk in beslag met een diameter van 12 mm als de compacte varianten van 6,5 mm, terwijl hij een meetbaar hogere geluidsdruk levert via een vergrote interne resonantiekamer.
De extra holtehoogte van 1,0 mm functioneert als een verlengde Helmholtz-resonator, waardoor de akoestische koppelingsefficiëntie bij de werkfrequentie van 2700 Hz toeneemt. Voorbeeldtestgegevens bevestigen dit technische voordeel: de HMB1275-03B produceert 89,6–93,2 dB (gemiddeld 91,5 dB) vergeleken met 87,0–92,0 dB (gemiddeld 90,4 dB) bij equivalenten van 6,5 mm – een gemiddelde verbetering van 1,1 dB, wat neerkomt op ongeveer 1,3× toename van het akoestische vermogen in logaritmische termen. Cruciaal is dat deze winst wordt bereikt bij een vergelijkbaar stroomverbruik (monstergemiddelde 22,9 mA versus 23,1 mA), wat wijst op een superieure elektro-akoestische conversie-efficiëntie in plaats van eenvoudigweg een verhoogd vermogen.
Dit efficiëntievoordeel is van belang in twee contexten: ontwerpen op batterijen waarbij elke milliampère de looptijd beïnvloedt, en thermisch beperkte behuizingen waarbij verminderde weerstandsverliezen in de spoel zich vertalen in lagere bedrijfstemperaturen en een langere levensduur van de componenten. De minimale bedrijfsspanning van 2 V ondersteunt waarschuwingsscenario's voor een bijna lege batterij; het maximum van 5 V is geschikt voor systemen met een ontspannen regelaartolerantie.

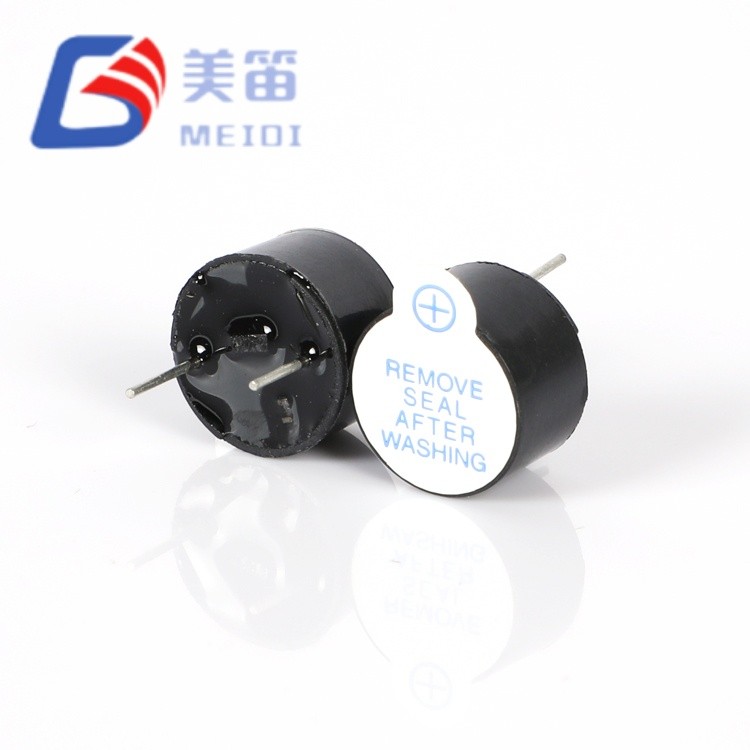

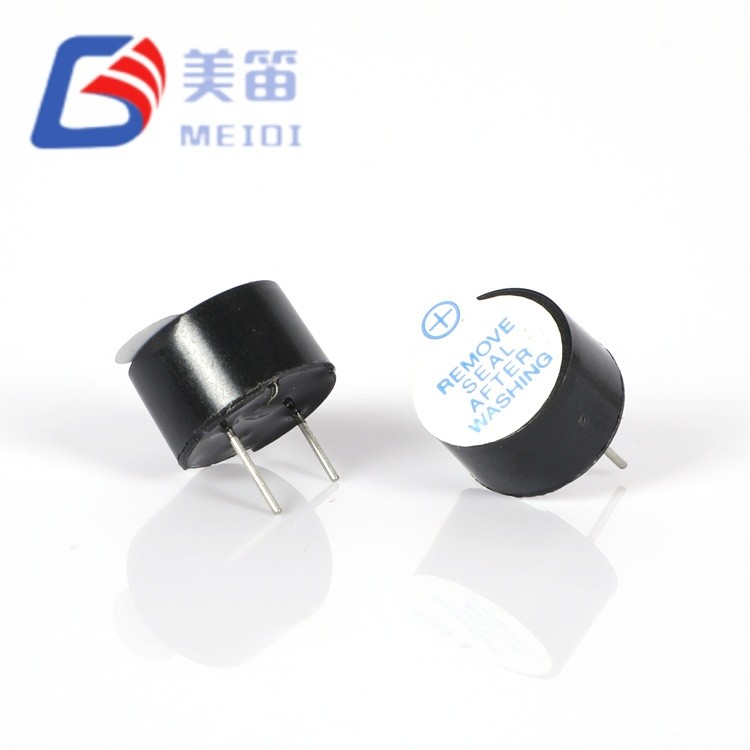

De doorlopende constructie met zwarte PBT-behuizing zorgt voor mechanische retentie en thermische stabiliteit bij golfsolderen, handmatig nabewerken en aanhoudende industriële trillingen. De gepolariseerde pinconfiguratie voorkomt installatiefouten bij omgekeerde spanning in buitendienstomgevingen.
De HMB1275-serie is verkrijgbaar in meerdere spannings- en configuratievarianten --- 3 V (HMB1275-03B), 5 V met 65 mm of 95 mm magnetische ringopties (HMB1275-05B), 5 V en 12 V geluidspoortversies met zijuitgang (HMB1275-05C / HMB1275-12C) en 24 V met verbeterde ≥90 dB uitvoer (HMB1275-24B) --- allemaal met dezelfde footprint van 12,0 x 7,5 mm, zwarte PBT-behuizing en montageplatform met doorlopende gaten voor uniforme PCB-indeling en supply chain-beheer.
Uitgebreide 7,5 mm holtearchitectuur - vergroot Helmholtz-resonatorvolume verhoogt de akoestische efficiëntie bij 2700 Hz zonder de PCB-voetafdruk te vergroten
Geverifieerde elektro-akoestische efficiëntiewinst — monstergemiddelde 91,5 dB bij 22,9 mA vs. 90,4 dB bij 23,1 mA voor 6,5 mm-varianten; een hogere SPL per milliampère vermindert het leeglopen van de batterij
Ingebouwde oscillator met grote spanningstolerantie — werkt van 2–5 V zonder frequentiedrift; stabiele 2700 Hz-uitvoer over Li-ion-ontladingscurven
Directe aandrijving met lage stroom — ≤30 mA bij 3 V maakt directe aansluiting van MCU GPIO in veel toepassingen mogelijk, waardoor een externe driverfase overbodig wordt
Mechanisch anker met doorgaand gat - het vasthouden van de draad door de PCB is bestand tegen aanhoudende trillingen en thermische cycli, superieur aan alternatieven voor opbouwmontage
Reparatietolerante PBT-behuizing - geschikt voor golfsoldeerpiek van 255 °C en handmatig solderen tot 360 °C; handhaaft dimensionale stabiliteit over het volledige werkingsbereik
| Parameter | Waarde | Opmerkingen |
| Nominale spanning | 3 V (gelijkstroom) | Nominaal werkpunt |
| Bedrijfsspanning | 2 – 5 V (gelijkstroom) | Continu functioneel bereik |
| Geluidsuitvoer op 10 cm | ≥ 85 dB | Bij 3 V, vrij veld; bemonsteringsbereik 89,6–93,2 dB |
| Resonante frequentie | 2700 ± 300 Hz | Opgelost door interne oscillator |
| Bedrijfsstroom | ≤ 30 mA | Bij 3 V; bemonsteringsbereik 21,3–24,6 mA |
| Bedrijfstemperatuur | -20 ℃ ~ +70 ℃ | Continu |
| Opslagtemperatuur | -30 ℃ ~ +80 ℃ | Niet operationeel |

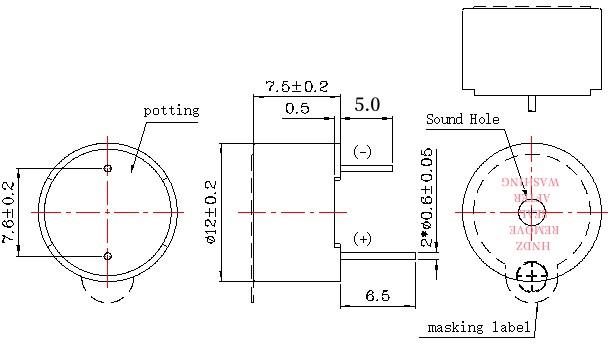

| Afmeting (diameter × H) | 12,0 × 7,5 mm | Alleen lichaam; 7,5 mm verlengde holte |
| Gewicht | 1,7 gram | Typisch |
| Behuizingsmateriaal | Zwart PBT | UL94 V-0 beoordeeld |
| Montagetype | Doorgaand gat | Golf / handmatig solderen |
| Soldeertemperatuur (golf) | 255 ± 15 ℃ | 4–6 seconden, aanbevolen |
| Soldeertemperatuur (handmatig) | 360 ± 10 ℃ | 2–5 seconden, aanbevolen |
| Soldeertemperatuur (reflow) | 245 ± 15 ℃ | 180 ℃ voorverwarmen 40–70 s; 245 ℃ 3 sec.; maximaal 3 passen |

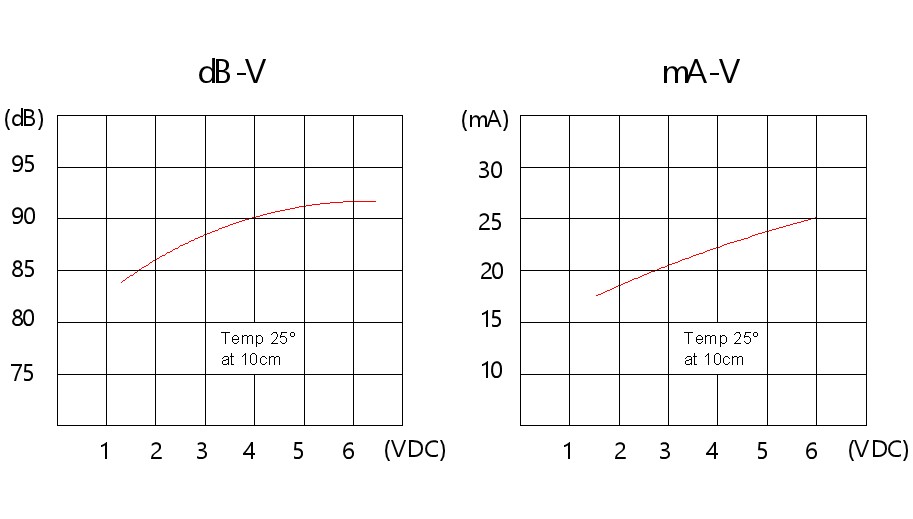

De 5V elektromagnetische zoemer PCB Mount deelt identieke elektrische parameters met de HMB1206-03 (3 V, 2--5 V werkbereik, ≤30 mA, 2700 Hz), waarbij de verlengde 7,5 mm holle ruimte dezelfde ≥85 dB specificatiegarantie biedt. Neem voor gemeten voorbeeldgegevens in uw specifieke toepassingsomgeving contact op met de engineering van fabriekstoepassingen:
| Metrisch | HMB1206-03 (6,5 mm) | HMB1275-03B (7,5 mm) | Verbetering |
| Voorbeeld SPL-bereik | 87,0–92,0 dB | 89,6–93,2 dB | +2,6 dB maximaal, +1,2 dB minimaal |
| Monster SPL gemiddelde | 90,4dB | 91,5 dB | +1,1 dB |
| Voorbeeld van stroombereik | 21,5–25,0 mA | 21,3–24,6 mA | Vergelijkbaar |
| Steekproef huidig gemiddelde | 23,1mA | 22,9mA | -0,2 mA |
| Akoestische efficiëntie (dB/mA) | 3.91 | 3.99 | +2,0% |
De verbetering van 1,1 dB SPL bij gelijkwaardige stroomafname geeft aan dat de verlengde hoogte van de holte de akoestische stralingsweerstand vergroot (de koppeling tussen het trillende diafragma en de omringende lucht) in plaats van simpelweg de membraanuitslag te vergroten. Dit is het technische resultaat dat de voorkeur heeft: hogere output zonder verhoogd stroomverbruik of spiraalverwarming.
Voor systeemontwerpers vertaalt deze efficiëntiewinst zich in:
Langere levensduur van de batterij in draagbare toepassingen (dezelfde waargenomen luidheid, lagere gemiddelde stroomsterkte)
Verminderde thermische spanning op het spoel- en oscillatorcircuit (lagere weerstandsverliezen)
Grotere ontwerpmarge: het maximum van 93,2 dB biedt 8,2 dB hoofdruimte boven de ≥85 dB-specificatie, waardoor spanningsdaling, veroudering en akoestische obstructie worden opgevangen
Magazijnbeheersystemen – waarschuwingen bij voltooiing van de pick, bevestigingen van inventarisscans en waarschuwingen over de nabijheid van vorkheftrucks in omgevingen met hoge plafonds waar de geluidsvoortplantingsafstand van belang is
Medische apparatuur aan het bed: infuuspompalarmen, tonen van het patiëntoproepsysteem en waarschuwingen voor beademingsstoringen waarbij de toonhelderheid het klinische omgevingsgeluid moet doorbreken
Commerciële keukenapparatuur - oventimers, signalen voor het einde van de vaatwassercyclus en alarmdrempels voor de koeling in akoestisch reflecterende omgevingen
Agrarische automatisering: waarschuwingen voor het kasklimaat, fouttonen voor het irrigatiesysteem en timermeldingen voor het voeren van vee in de open lucht of in de stal
Test- en meetinstrumenten - continuïteitstonen van multimeters, triggerwaarschuwingen voor oscilloscopen en waarschuwingen voor stroomtoevoerlimieten bij drukke benchtop-opstellingen
| Ontwerpbeperking | Compacte oplossing van 6,5 mm | 7,5 mm uitgebreide oplossing |
| PCB z-asspeling ≤ 7,0 mm | Vereist; geen alternatief | Kan de envelop overschrijden |
| Maximale akoestische output vanaf een vloeroppervlak van 12 mm | Beperkt door het volume van de caviteit | +1,1 dB gemiddelde SPL via vergrote resonator |
| Batterijduur van cruciaal belang | Hogere stroom voor gelijkwaardige SPL | Dezelfde SPL, lagere stroom — of luider bij dezelfde stroom |
| Thermisch afgesloten behuizing | Concentraten voor spiraalverwarming | Minder weerstandsverliezen, lagere bedrijfstemperatuur |
| Marge voor veroudering en spanningsderating | Nauw; minimale specificatie | 8,2 dB hoofdruimte boven ≥85 dB minimum |
De hoogte van 7,5 mm blijft compatibel met de meeste standaardbehuizingen en interfereert niet met typische accu-, display- of afschermingsconfiguraties die boven de PCB zijn gestapeld. Voor ontwerpen waarbij de uitvoer van 6,5 mm marginaal is, biedt de HMB1275-03B een akoestisch upgradepad waarvoor geen aanpassing van de footprint of lay-out nodig is - alleen extra z-asspeling.

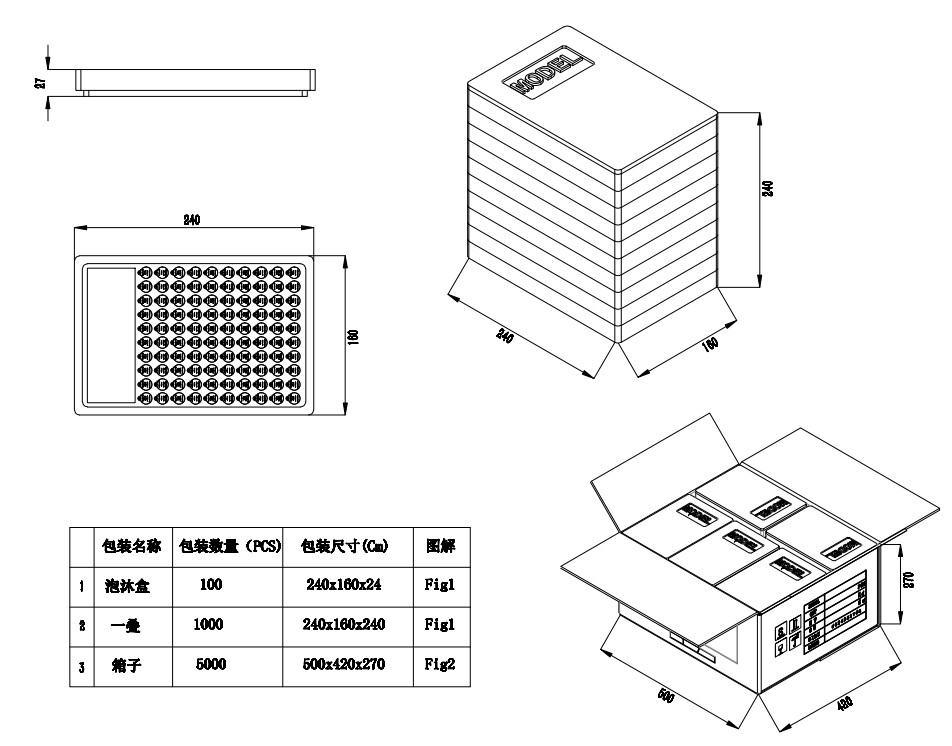

MEIDI produceert de 5V elektromagnetische zoemer PCB-montage op speciale assemblagelijnen met doorlopende gaten met 100% geautomatiseerde elektrische tests en akoestische verificatie. Elke productiebatch ondergaat:
Verificatie van akoestische consistentie — 100% SPL-test bij nominale spanning; monsterbatch 89,6–93,2 dB met een totale spreiding van 1,7 dB
Frequentiestabiliteitscontrole — statistische bemonstering bij 2700 Hz ±11%; bemonsteringsbereik 2690–2721 Hz
Validatie stroomverbruik — ≤30 mA maximaal; monstergemiddelde 22,9 mA met 3,3 mA spreiding
Levensduur bij hoge temperaturen — 1.000 uur bij +70 ℃ met continue SPL-bewaking
Cyclus van thermische schokken — 5 cycli tussen -30 ℃ en +80 ℃ met een verblijfsduur van 30 minuten per uiterste temperatuur
Soldeerbaarheid volgens J-STD-002 — categorie 3, 260 ℃ bevochtigingsbalans
Beschikbare certificeringen: RoHS, REACH, UL94 V-0 (materiaal behuizing). IEC 60950-1-nalevingsrapporten zijn op aanvraag beschikbaar voor volumeaankopen.
Vraag 1: Hoe verhoudt de HMB1275-03B zich tot de HMB1206-03 in dezelfde toepassing?
De HMB1275-03B is de directe akoestische upgrade van de HMB1206-03. Beide hebben identieke elektrische parameters (3 V, 2–5 V bereik, ≤30 mA, 2700 Hz) en een voetafdruk met een diameter van 12,0 mm. De 7,5 mm holle ruimte levert een 1,1 dB hogere gemiddelde SPL (91,5 dB vs. 90,4 dB) bij een marginaal lager stroomverbruik (22,9 mA vs. 23,1 mA). De selectie hangt af van de z-asspeling: als 7,5 mm in de behuizing past, biedt de HMB1275-03B superieure akoestische efficiëntie zonder footprint of herontwerp van het circuit.
Vraag 2: Is de hoogte van 7,5 mm compatibel met standaard zoemerbehuizingen van 12 mm?
Ja. De diameter van 12,0 mm komt overeen met industriestandaard uitsparingen in het voorpaneel en PCB-indelingen voor doorlopende zoemers van 12 mm. De hoogte van 7,5 mm valt binnen de vrije ruimte van de meeste behuizingen die zijn ontworpen voor zoemers van 9–12 mm. Voor toepassingen met beperkte hoogte (≤7,0 mm) moet in plaats daarvan de HMB1206-03 (6,5 mm) worden geëvalueerd.
Vraag 3: Wat is de aanbevolen bedrijfsspanning voor continu industrieel gebruik?
Voor optimale akoestische stabiliteit en een lange levensduur van de spoel dient u te werken op of nabij de nominale 3 V. Terwijl het 2--5 V-bereik een functionele werking garandeert over de ontladingscurven van de batterij en de tolerantie van de regelaar, verhoogt langdurige werking bij de bovengrens van 5 V de thermische spanning van de spoel. Voor 24/7 toepassingen met continue toon moet het thermische beheer van de behuizing worden geëvalueerd om warmteaccumulatie rond de zoemer te voorkomen.
Vraag 4: Welke SPL kan worden verwacht bij daadwerkelijke implementatie?
De datasheet garandeert een minimale geluidsdruk ≥85 dB bij 3 VDC en 10 cm in vrij veld. Monsterbatchmetingen bevestigen een output tot 93,2 dB onder standaard testomstandigheden, waardoor een ontwerpmarge boven het specificatieminimum ontstaat. De werkelijke SPL in het systeem is afhankelijk van de montagerichting, de akoestische belasting van de behuizing, de spanningsstabiliteit en eventuele beschermroosters of stofkappen. Voor een toepassingsspecifieke SPL-schatting kunt u contact opnemen met de fabriekstoepassingsengineering met de gegevens van uw behuizing.
Vraag 5: Zijn er aangepaste configuraties beschikbaar voor OEM-volumebestellingen?
Neem contact op met MEIDI Industrial Sales om aangepaste vereisten te bespreken, waaronder alternatieve holtegeometrieën, configuraties voor het vormen van kabels, aanpassingen aan de pin-pitch en kleurcodering van de behuizing. Minimale bestelhoeveelheden en doorlooptijden variëren afhankelijk van de complexiteit van de wijziging; dien een OEM-configuratieverzoek in voor een offerte en haalbaarheidsbeoordeling.
Neem voor volumeprijzen, aangepaste caviteitsconfiguraties, SPL-karakteriseringsrapporten of integratie in uw behuizingsontwerp contact op met MEIDI Industrial Sales. Technische monsters beschikbaar voor akoestische evaluatie in uw doelomgeving.
MEIDI-applicatie-engineering reageert doorgaans binnen één werkdag op technische vragen met aantekeningen over het drivercircuit, richtlijnen voor behuizingsintegratie en volumeprijzen.
