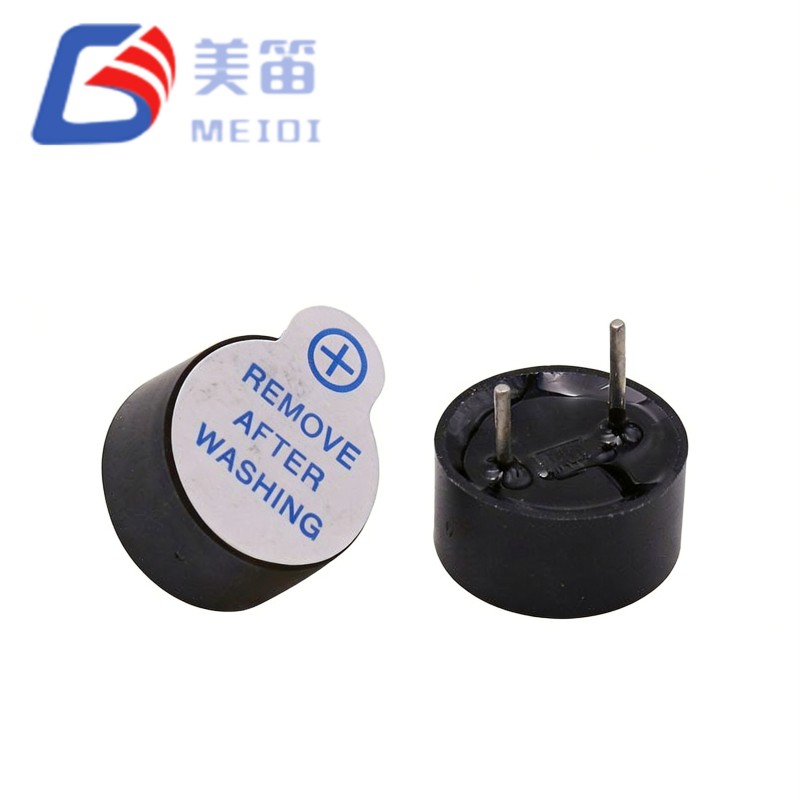

Drie spanningsvarianten — 3V (1,5–4,5V), 5V (3–7V) en 12V (8–16V) — delen dezelfde resonantiefrequentiespecificatie van 2700 ± 300 Hz
Geïntegreerd oscillatorcircuit - DC-toepassing genereert uitvoer met een vaste toon zonder externe PWM of signaalgenerator
≥85 dB geluidsdruk op 10 cm — gespecificeerd minimum voor alle drie de varianten bij respectieve nominale spanningen
Zwarte PBT-behuizing; bedrijfstemperatuur -20 °C tot +70 °C, opslagtemperatuur -30 °C tot +80 °C

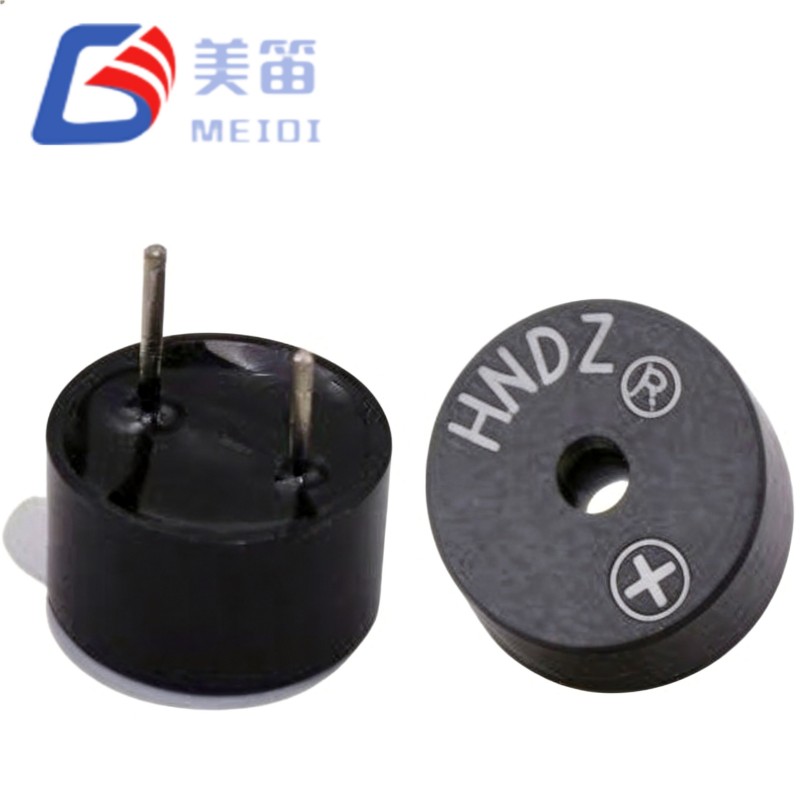

Doorlopende montage met gepolariseerde pinconfiguratie
| Parameter | HNT-9650-03 | HNT-9650-05 | HNT-9650-12 |
| Nominale spanning | 3 V gelijkstroom | 5 V gelijkstroom | 12 V gelijkstroom |
| Bedrijfsspanning | 1,5 – 4,5 V gelijkstroom | 3 – 7 V gelijkstroom | 8 – 16 V gelijkstroom |
| Geluidsuitvoer op 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB |
| Bedrijfsstroom | ≤ 30 mA | ≤ 30 mA | ≤ 30 mA |
| Resonante frequentie | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Bedrijfstemperatuur | -20 °C ~ +70 °C | -20 °C ~ +70 °C | -20 °C ~ +70 °C |
| Opslagtemperatuur | -30 °C ~ +80 °C | -30 °C ~ +80 °C | -30 °C ~ +80 °C |

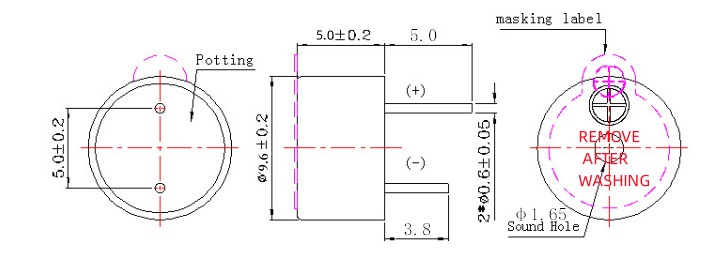

| Afmetingen (diameter × H) | 9,6 × 5,0 mm | 9,0 × 5,5 mm (per testrapport) | 9,6 × 5,0 mm |
| Gewicht | 0,78 gram | 0,78 gram | 0,78 gram |
| Behuizingsmateriaal | Zwart PBT | Zwart PBT | Zwart PBT |
Geïntegreerde oscillator elimineert externe aandrijving - DC-spanningstoepassing genereert een vaste toon van 2700 ± 300 Hz zonder externe PWM, microcontroller of signaalgenerator
Drie spanningsniveaus – 3V-, 5V- en 12V-varianten maken selectie mogelijk op basis van de beschikbare systeemspanningsrail

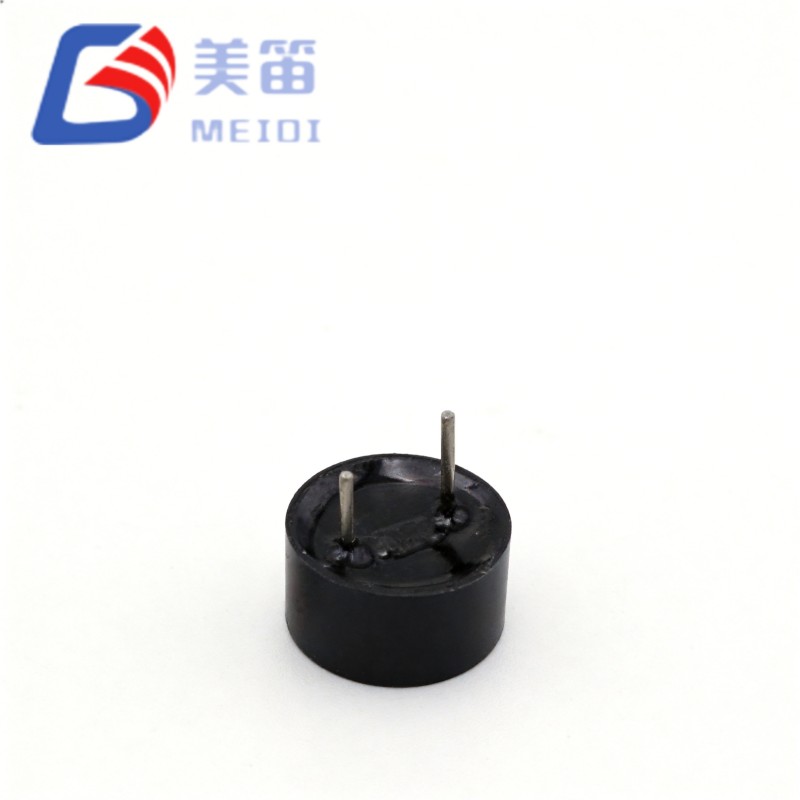

Gepolariseerde montage door gaten – pinpolariteitsmarkering geeft de juiste richting aan
Zwarte PBT-behuizing voor industriële montage — compatibel met golfsolderen bij 255 ± 15 °C en handmatig solderen bij 360 ± 10 °C per specificatie
≤ 30 mA stroomverbruik bij nominale spanning — gespecificeerde maximale bedrijfsstroom
2700 ± 300 Hz resonantiefrequentie — gespecificeerde middenfrequentie met gedefinieerde tolerantie
| Parameter | Waarde | Testomstandigheden |
| Producttype | Elektromagnetische actieve zoemer met doorgaand gat | — |
| Nominale spanning | 3 V gelijkstroom | Nominaal werkpunt |
| Bedrijfsspanning | 1,5 – 4,5 V gelijkstroom | Continu bereik |

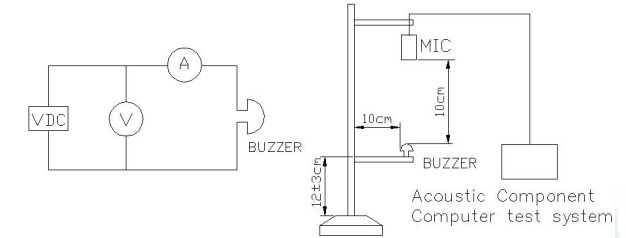

| Geluidsuitvoer op 10 cm | ≥ 85 dB | Bij 3V, vrij veld |
| Bedrijfsstroom | ≤ 30 mA | Bij 3V |
| Resonante frequentie | 2700 ± 300 Hz | Bij nominale spanning |
| Bedrijfstemperatuur | -20 °C ~ +70 °C | Continu |
| Opslagtemperatuur | -30 °C ~ +80 °C | Niet operationeel |
| Afmetingen (diameter × H) | 9,6 × 5,0 mm | Body exclusief pinnen |
| Gewicht | 0,78 gram | Typisch |
| Behuizingsmateriaal | Zwart PBT | — |
| Solderen (Reflow) | 245 ± 15 °C, 3 s | 180 °C voorverwarmen 40–70 s; maximaal 3 passen |
| Solderen (golf) ★ | 255 ± 15 °C, 4–6 s | 2-3 passen aanbevolen |
| Solderen (handmatig) ★ | 360 ± 10 °C, 2–5 s | 2-3 passen aanbevolen |
| Parameter | Waarde | Testomstandigheden |
| Producttype | Elektromagnetische actieve zoemer met doorgaand gat | — |
| Nominale spanning | 5 V gelijkstroom | Nominaal werkpunt |
| Bedrijfsspanning | 3 – 7 V gelijkstroom | Continu bereik |
| Geluidsuitvoer op 10 cm | ≥ 85 dB | Bij 5V, vrij veld |
| Bedrijfsstroom | ≤ 30 mA | Bij 5V |
| Resonante frequentie | 2700 ± 300 Hz | Bij nominale spanning |
| Bedrijfstemperatuur | -20 °C ~ +70 °C | Continu |
| Opslagtemperatuur | -30 °C ~ +80 °C | Niet operationeel |
| Afmetingen (diameter × H) | 9,0 × 5,5 mm | Per testrapport; verifiëren voor uw toepassing |
| Gewicht | 0,78 gram | Typisch |
| Behuizingsmateriaal | Zwart PBT | — |
| Solderen (Reflow) | 245 ± 15 °C, 3 s | 180 °C voorverwarmen 40–70 s; maximaal 3 passen |
| Solderen (golf) ★ | 255 ± 15 °C, 4–6 s | 2-3 passen aanbevolen |
| Solderen (handmatig) ★ | 360 ± 10 °C, 2–5 s | 2-3 passen aanbevolen |
| Parameter | Waarde | Testomstandigheden |
| Producttype | Elektromagnetische actieve zoemer met doorgaand gat | — |
| Nominale spanning | 12 V gelijkstroom | Nominaal werkpunt |
| Bedrijfsspanning | 8 – 16 V gelijkstroom | Continu bereik |
| Geluidsuitvoer op 10 cm | ≥ 85 dB | Bij 12V, vrij veld |
| Bedrijfsstroom | ≤ 30 mA | Bij 12V |
| Resonante frequentie | 2700 ± 300 Hz | Bij nominale spanning |
| Bedrijfstemperatuur | -20 °C ~ +70 °C | Continu |
| Opslagtemperatuur | -30 °C ~ +80 °C | Niet operationeel |
| Afmetingen (diameter × H) | 9,6 × 5,0 mm | Body exclusief pinnen |
| Gewicht | 0,78 gram | Typisch |
| Behuizingsmateriaal | Zwart PBT | — |
| Solderen (Reflow) | 245 ± 15 °C, 3 s | 180 °C voorverwarmen 40–70 s; maximaal 3 passen |
| Solderen (golf) ★ | 255 ± 15 °C, 4–6 s | 2-3 passen aanbevolen |
| Solderen (handmatig) ★ | 360 ± 10 °C, 2–5 s | 2-3 passen aanbevolen |
Opmerking: De volgende gegevens zijn afkomstig uit de testrapporten die bij de productspecificaties zijn gevoegd. Deze waarden illustreren de typische verdeling van bemonsterde productiebatches en vormen geen gegarandeerde specificaties. Het HNT-9650-05-testrapport verwijst naar model HNB09A03; Controleer de huidige modelaanduiding bij MEIDI.
| Variant | SPL-bereik (dB) | Stroombereik (mA) | Frequentiebereik (Hz) | Diameter (mm) | H (mm) |
| HNT-9650-03 | 86,5 – 89,5 | 24,5 – 26,5 | 2690 – 2730 | 9.59 – 9.61 | 5.09 – 5.10 |
| HNT-9650-05 | 86,5 – 89,5 | 24,5 – 26,5 | 2677 – 2723 | 9,0 – 9,1 | 5,54 – 5,55 |
| HNT-9650-12 | 87,3 – 89,9 | 24,9 – 26,5 | 2677 – 2723 | 9,6 – 9,61 | 5.09 – 5.10 |
Gegarandeerde specificaties staan vermeld in de bovenstaande tabellen met technische specificaties. Neem contact op met MEIDI voor actuele batchtestgegevens.
De volgende toepassingen worden alleen geïdentificeerd op basis van een analyse van de geschiktheid van parameters. Er wordt geen auto-, medische of veiligheidscertificering geïmpliceerd. Neem contact op met MEIDI voor toepassingsspecifieke validatie en nalevingsbevestiging.
Alarmsystemen voor industriële controlepanelen – foutindicatie en noodwaarschuwingen in PLC-behuizingen, motoraandrijvingen en procesbesturingssystemen waar 12V, 5V of 3,3V logische rails beschikbaar zijn
Beveiligings- en toegangscontrolepanelen – inbraakdetectie, geforceerde deur en geluidssignalering van brandalarm; De 3V-variant is mogelijk geschikt voor draadloze panelen met batterijvoeding, de 12V-variant komt overeen met standaard beveiligingsbusspanningen
Stroomdistributie en elektrische apparatuur - alarmen voor stroomonderbrekers, waarschuwingen voor overbelasting van transformatoren en statusindicatie van schakelapparatuur
Machines voor fabrieksautomatisering – CNC-foutwaarschuwingen, waarschuwingen voor het stoppen van transportbanden en statussignalering van robotcellen
Interfaces voor commerciële apparaten: indicatie van het einde van de cyclus in industriële vaatwassers, wasapparatuur en verkoopautomaten
Reparatie en renovatie van verouderde apparatuur - potentiële vervangingskandidaat voor bestaande actieve zoemers met doorlopende gaten; Controleer vóór gebruik de compatibiliteit en afmetingen van de pennen met het originele onderdeel
| Ontwerpoverweging | 9650 Elektromagnetische actieve zoemerfunctie |
| Meerdere systeemspanningen in de productlijn | Drie varianten (3V/5V/12V) delen dezelfde resonantiefrequentiespecificatie van 2700 ± 300 Hz |
| Vereenvoudigde aandrijfcircuits | Geïntegreerde oscillator elimineert externe PWM-generator, microcontrollertimer of speciale zoemerdriver-IC |
| Montage door gaten | Doorvoer-PCB-montage zorgt voor mechanische retentie |
| Gepolariseerde pinnen | Pinpolariteitsmarkering geeft de juiste oriëntatie aan |
| Productfamilies met gemengde spanning | Dezelfde resonantiefrequentiespecificatie voor 3V-, 5V- en 12V-varianten |
| Montage bij hoge temperaturen | PBT-behuizing compatibel met golfsolderen bij 255 °C en handmatig solderen bij 360 °C per specificatie |
Vraag een monster aan om de geluidsdruk, het stroomverbruik en de pincompatibiliteit in uw doeltoepassing te evalueren.
De specificaties van de 9650 elektromagnetische actieve zoemer definiëren de volgende betrouwbaarheidstests:
Opslag bij hoge temperatuur — 48 uur bij +80 ± 2 °C, gedurende 2 uur herstellen bij kamertemperatuur vóór het testen
Opslag bij lage temperatuur — 48 uur bij -30 ± 2 °C, gedurende 2 uur herstellen bij kamertemperatuur vóór het testen
Temperatuurcycli — 5 cycli: blootstelling aan -30 °C 30 min, blootstelling aan +80 °C 30 min; Laat het 2 uur rusten bij kamertemperatuur vóór het testen
Valtest — horizontale positie, vrije val van 75 cm naar 10 mm hardhouten plaat, 3 vallen; controleer het uiterlijk en meet de elektrische prestaties
Triltest — 10–55 Hz, amplitude van 1,0 mm, XYZ-assen, totaal 0,5 uur; sweep-tijd van 10 tot 55 Hz en terug onder een enkele amplitude van 1,0 mm is 1 minuut
Vochtigheidstest — 48 uur bij 50 ± 5 °C / 90–95% RH, herstel gedurende 2 uur bij kamertemperatuur vóór de test
Hittebestendigheid van soldeer — dompel de kabels onder in gesmolten soldeer bij 250 ± 5 °C gedurende 10 ± 0,5 seconden, behuizing 2,0 mm van soldeer
Opmerking: Alle testomstandigheden zijn zoals gespecificeerd in de MEIDI 9650 Electromagnetic Active Buzzer-productspecificatie gedateerd 07-11-2023. Neem contact op met MEIDI voor details over het productietestprotocol en actuele batchtestgegevens.
1. Hoe kies ik tussen de HNT-9650-03, HNT-9650-05 en HNT-9650-12?
De keuze is afhankelijk van uw beschikbare DC-voedingsspanning. De HNT-9650-03 (1,5–4,5V) is geschikt voor 3,3V logische systemen en laagspanningsmicrocontrollerprojecten. De HNT-9650-05 (3–7V) komt overeen met 5V industriële logica en standaard stuurspanningen voor apparaten. De HNT-9650-12 (8–16V) is ontworpen voor 12V industriële besturingsbussen en voedingen voor beveiligingssystemen. Alle drie de varianten delen dezelfde resonantiefrequentiespecificatie van 2700 ± 300 Hz en dezelfde minimale geluidsdrukspecificatie.
2. Kan ik de HNT-9650-03 gebruiken in een 5V-systeem, of de HNT-9650-12 in een 24V-systeem?
Niet aanbevolen. De maximale bedrijfsspanning van de HNT-9650-03 is 4,5 V; het toepassen van 5V riskeert dat het gespecificeerde bedrijfsbereik wordt overschreden. De maximale bedrijfsspanning van de HNT-9650-12 is 16V; het toepassen van 24V riskeert beschadiging van de spoel. Voor systemen met spanningen buiten het gespecificeerde bedrijfsbereik gebruikt u een spanningsregelaar of serieweerstand om de aangelegde spanning binnen de nominale limieten van de variant te brengen. Neem contact op met MEIDI voor specifieke circuitaanbevelingen.
3. Wat is het verschil tussen actieve en passieve zoemers, en waarom kiezen voor actieve?
Een actieve zoemer bevat een geïntegreerd oscillatorcircuit dat geluid genereert wanneer gelijkspanning wordt toegepast. Een passieve zoemer heeft een extern AC-signaal (meestal blokgolf of PWM) op de resonantiefrequentie nodig om geluid te produceren. Het actieve ontwerp van de MEIDI HNT-9650-serie elimineert de noodzaak van externe aandrijfcircuits, PWM-generatie of betrokkenheid van microcontrollers.
4. Is de HNT-9650-serie pin-compatibel met andere 9 mm of 12 mm doorlopende zoemers?
De HNT-9650-03 en HNT-9650-12 hebben een behuizing met een diameter van 9,6 mm; de HNT-9650-05 heeft een behuizing met een diameter van 9,0 mm. Voor directe vervanging van bestaande zoemers met doorlopende gaten controleert u de pindiameter, steek en polariteit ten opzichte van de originele PCB-indeling. Neem contact op met MEIDI voor verificatie van kruisverwijzingen met specifieke oudere onderdeelnummers.
5. Welk soldeerproces wordt aanbevolen voor de HNT-9650-serie?
De productspecificatie identificeert golfsolderen (255 ± 15 °C, 4–6 seconden) en handmatig solderen (360 ± 10 °C, 2–5 seconden) als de aanbevolen processen, aangegeven met ★ symbolen. Reflow-solderen is toegestaan (245 ± 15 °C piek, 3 seconden, 180 °C voorverwarmen 40–70 seconden) met een maximum van 3 passages. Het PBT-behuizingsmateriaal is geselecteerd op compatibiliteit met deze temperatuurprofielen. Voor geautomatiseerde montage in grote volumes is golfsolderen de aanbevolen methode. Voor reparatie- en prototypewerkzaamheden is handmatig solderen acceptabel binnen de opgegeven temperatuur- en tijdslimieten.
1. Pas geen spanning toe buiten het gespecificeerde bedrijfsspanningsbereik.
2. Dit product heeft een open ontwerp en voldoet niet aan de vereisten voor waterdichtheid of lijmlekkage.
3. Langdurig gebruik in een omgeving met bijtend gas kan de onderdelen van de zoemer aantasten en de goede werking ervan belemmeren.

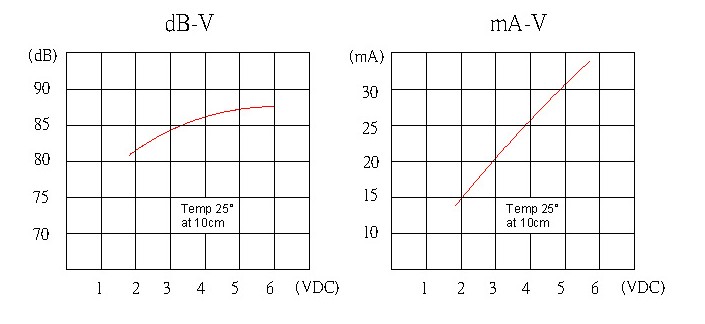

4. De geluidsdrukprestaties van de zoemer veranderen afhankelijk van de aangelegde spanning of stroom; Zorg ervoor dat de bedrijfsspanning of -stroom voldoet aan de specificatie-eisen.
5. Vermijd het plaatsen van een schot voor het klankgat of het afdekken ervan, aangezien dit tot een onstabiele werking kan leiden.

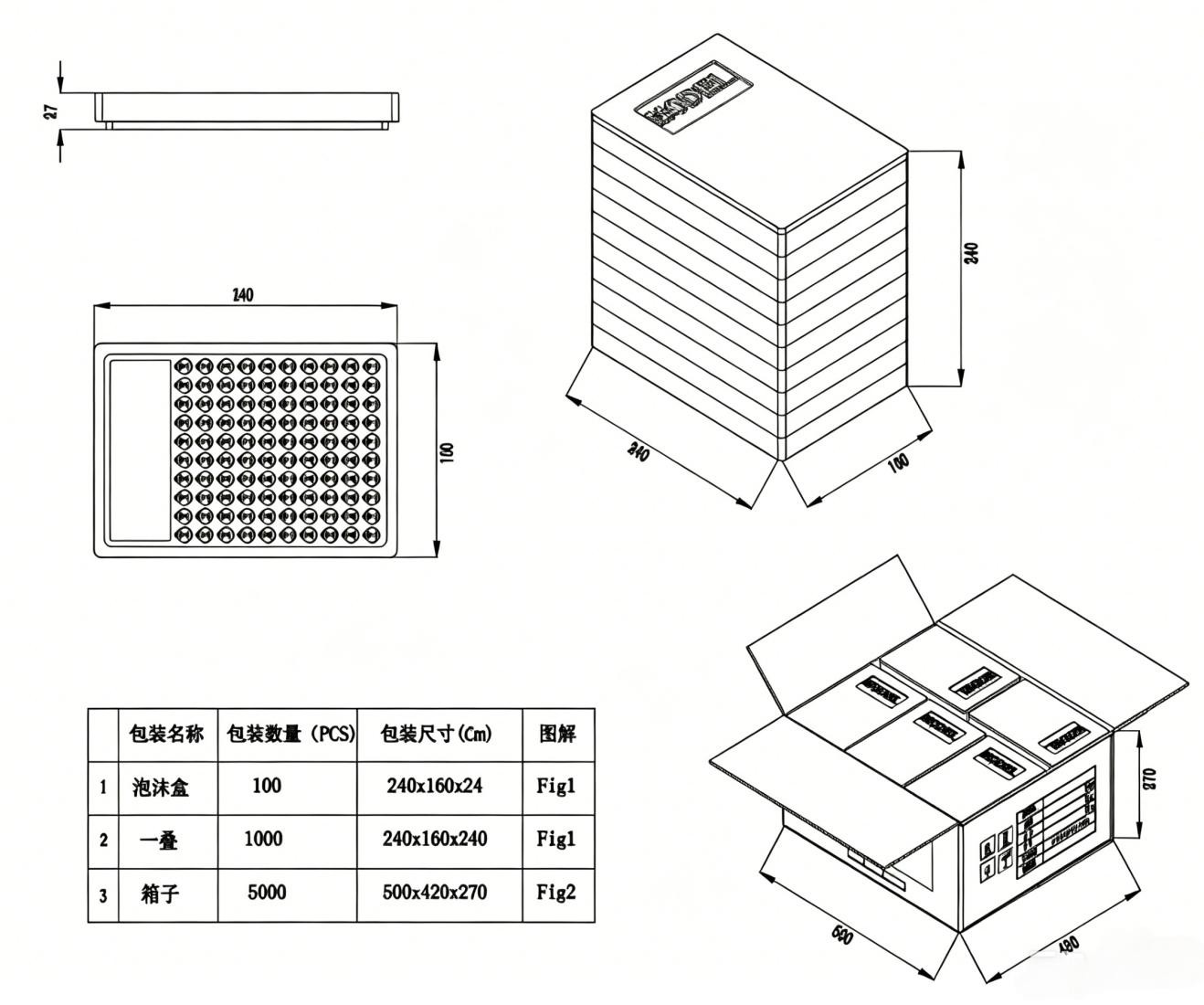

6. De zoemer moet in de juiste verpakking worden bewaard om vocht, roest en oxidatie van de pinaansluitingen te voorkomen.
Neem contact op met MEIDI Applications Engineering voor kruisverwijzingen met oudere through-hole-zoemers, seriegegevensbladen, voorbeeldevaluatie van spanningsvarianten of aangepaste leadconfiguraties.
