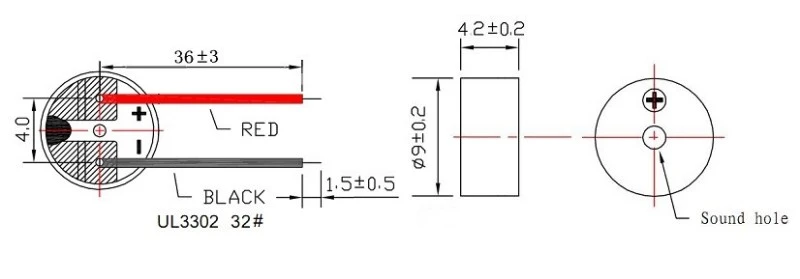

9 mm x 4,2 mm oppervlakmontagevoetafdruk voor PCB-assemblages
2730 Hz resonantiefrequentie voor toongeneratie met externe drive
16Ω lage spoelimpedantie voor GPIO-interface van 3,3 V microcontroller
Min. 85 dB geluidsdruk op 10 cm bij aandrijving op 3Vo-p, 2730 Hz, 50% inschakelduur
Zwarte LCP-behuizing met thermische stabiliteit voor loodvrije reflow-profielen
2-4Vo-p-werkbereik voor 3,3V logische voedingsniveaus

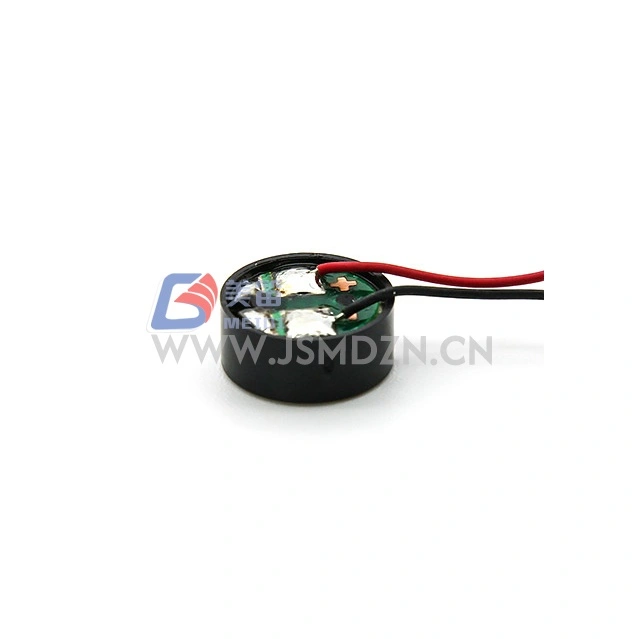

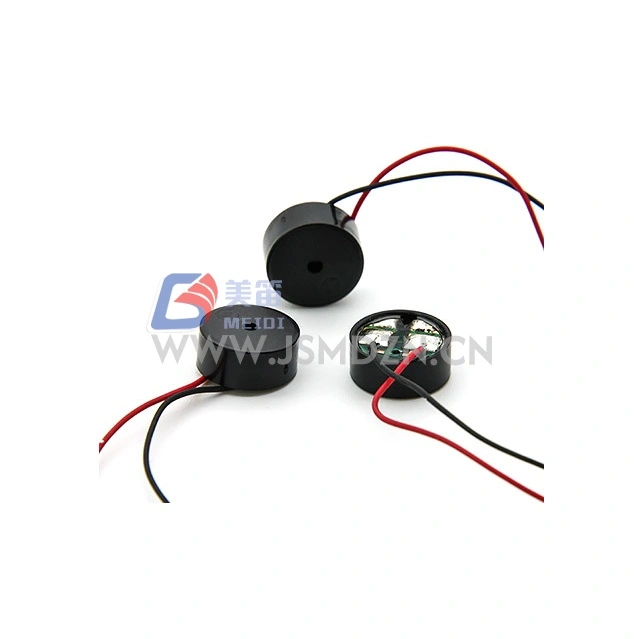

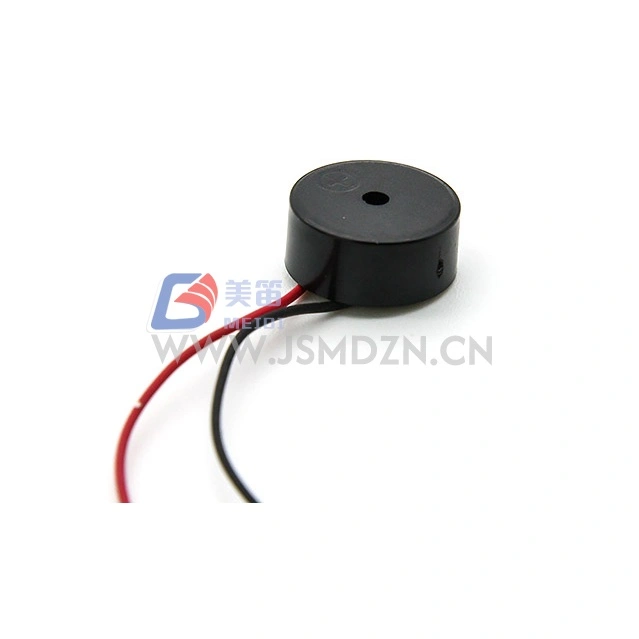

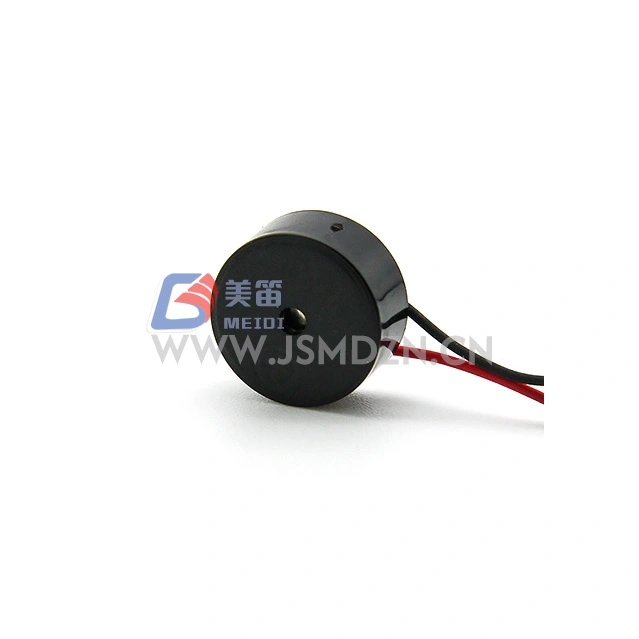

De MEIDI HN-9042W 9x4,2 mm SMD elektromagnetische passieve zoemer is een elektromagnetische passieve zoemer voor opbouwmontage in een behuizing van 9 mm x 4,2 mm, voor 3,3 V digitale systemen. De resonantiefrequentie van 2730 Hz levert een toon die geschikt is voor gebruikersfeedback, alarmindicatie en waarschuwingen over de systeemstatus in compacte elektronische apparaten.
Met een nominale spanning van 3Vo-p en 2-4Vo-p, past de HN-9042W op standaard 3,3V logische rails. De spoelweerstand van 16 Ω maakt schijfevaluatie mogelijk via geschikte microcontrollerpoorten. De zwarte LCP-behuizing biedt maatvastheid bij hoge reflow-temperaturen.
Neem contact op met MEIDI voor hulp bij kruisverwijzingen bij het migreren van alternatieve 3V SMD-zoemerproducten.
3,3 V-geoptimaliseerd ontwerp --- 3Vo-p-classificatie met 2-4Vo-p-bereik voor integratie met laagspanningslogica-voedingen
16Ω spoelimpedantie --- lage weerstand voor evaluatie met directe GPIO-aandrijving; Controleer de poortstroomwaarde voor continu gebruik
2730 Hz resonantiefrequentie --- externe blokgolfexcitatie bij nominale frequentie produceert akoestische output; Gelijkspanning genereert geen geluid
Hoge SPL in compact pakket --- Min. 85 dB op 10 cm onder 3Vo-p, 2730 Hz, 50% inschakelduur rijomstandigheden
LCP-behuizingsmateriaal --- zwarte vloeibare kristalpolymeerbehuizing handhaaft dimensionale stabiliteit onder reflow-omstandigheden op het oppervlak
Lichtgewicht constructie --- ongeveer 1,0 g per eenheid
| Parameter | Waarde | Testomstandigheden |
| Producttype | Elektromagnetische passieve zoemer | --- |
| Nominale spanning | 3Vo-p | Resonante frequentiereferentie |
| Bedrijfsspanning | 2-4Vo-p | Aandrijfsignaalpiek |
| Nominale stroom | Max. 80mA | Bij 2730 Hz, 50% inschakelduur, 3Vo-p blokgolf |

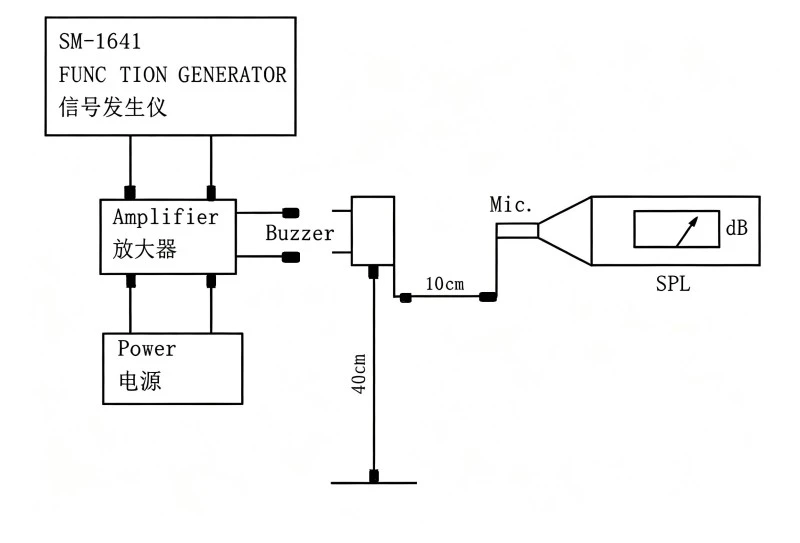

| Geluidsdrukniveau | Min. 85dB | Bij 2730 Hz, 50% inschakelduur, 3Vo-p, 10 cm |
| Spoel weerstand | 16 ± 3Ω | --- |

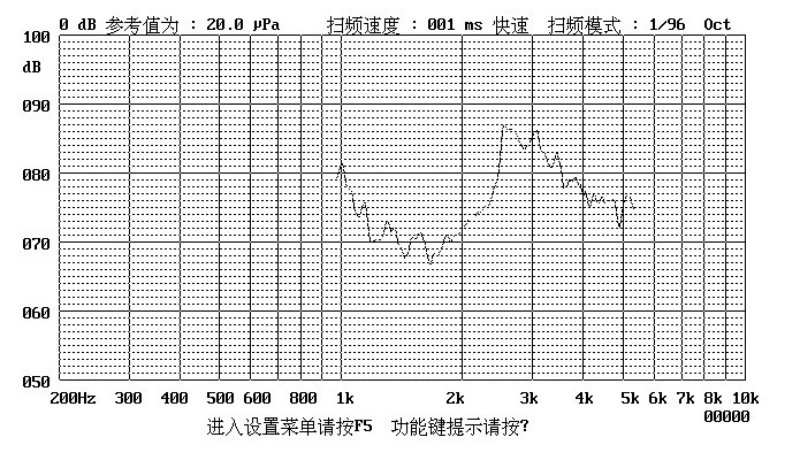

| Resonante frequentie | 2730 Hz | Bij nominale spanning |
| Bedrijfstemperatuur | -20℃ ~ +70℃ | --- |
| Opslagtemperatuur | -30℃ ~ +80℃ | --- |
| Netto gewicht | Ongeveer. 1,0 g | --- |
| Behuizingsmateriaal | Zwart LCP | --- |
| Milieubescherming | RoHS | --- |
Standaard testomstandigheden: temperatuur 25 ± 3 ℃, vochtigheid 60 ± 10% R.H., druk 860-1060 hPa
Batterijgevoede IoT-sensornodes en draadloze modules die 3,3V-compatibele akoestische waarschuwingen vereisen
Ingebouwde ontwikkelingsborden en evaluatiekits voor het genereren van klanken en feedback over gebruikersinteractie
Industriële laagspanningsbesturingsmodules met 3,3V I/O-uitbreidingskaarten voor status- en foutmelding
Slimme meet- en energiemonitoringapparatuur voor sabotage- en drempelwaarschuwingstonen
Afstandsbedieningen voor consumentenelektronica en draagbare randapparatuur voor bevestigingsgeluiden bij het indrukken van knoppen
3D-printercontrollerkaarten en CNC-machine-interfaces voor waarschuwingen over volledige werking en foutcondities
| Ontwerpvereiste | HN-9042W Voordeel |
| 3,3V systeemintegratie | 3Vo-p-classificatie voor standaard logische rails |
| Directe GPIO-schijfevaluatie | De 16Ω-spoel maakt initiële prototyping mogelijk zonder externe drivercomponenten op geschikte poorten |
| Compatibiliteit met reflow bij hoge temperaturen | De LCP-behuizing is bestand tegen vervorming bij piektemperaturen bij loodvrij solderen |
| Compacte akoestische output | Min. 85 dB SPL uit een verpakking van 9 mm x 4,2 mm |
| Flexibiliteit bij laagspanning | Het 2-4Vo-p-assortiment is geschikt voor ontladingscurven van Li-ion-batterijen en gereguleerde 3,3V-voedingen |
MEIDI vervaardigt de HN-9042W met kwaliteitscontroleprocessen, waaronder verificatie van binnenkomend materiaal, dimensionale inspectie tijdens het proces en elektrische eindtesten onder standaardomstandigheden van 25 ± 3 ℃, 60 ± 10% R.H. en 860-1060 hPa. De materiaaleigenschappen van de LCP-behuizing worden voorafgaand aan de montage gecontroleerd op maatvastheid.
Na een van de volgende tests moet het product aan de acceptatiecriteria voldoen: geen defecten of verslechtering van het uiterlijk en de elektrische eigenschappen (behalve SPL); SPL mag niet met meer dan 10 dB afnemen ten opzichte van de minimale SPL gespecificeerd in het gegevensblad.
| Testitem | Testomstandigheden |
| Levenstest | 25 ± 10 ℃, nominale spanning, 1/2 duty resonantiefrequentie blokgolf, 96 uur |
| Test op hoge temperatuur | +80℃ opslag gedurende 96 uur, herstel gedurende 3 uur bij kamertemperatuur vóór het testen |
| Lage temperatuurtest | -40℃ opslag gedurende 96 uur, herstel gedurende 3 uur bij kamertemperatuur vóór het testen |
| Vochtigheidstest | +40±3℃, 90%–95% RH, 48 uur, herstel gedurende 6 uur bij kamertemperatuur vóór testen |
| Thermische schoktest | 70℃ 2 uur → -20℃ 2 uur (1 cyclus), interval 1 uur tussen cycli, totaal 10 cycli |
| Valproef | Standaardverpakking, alle 6 vlakken en 3 randen, valt vanaf 1,2 m hoogte op dik houten bord |
| Trillingstest | 1000 cycli/min, amplitude 1,5 mm, 1 uur per as, 3 assen totaal |
Let op: Zorg ervoor dat er geen vreemde materialen in het product terechtkomen, inclusief magnetische materialen, in water oplosbare materialen en corrosieve gassen, aangezien deze de elektrische prestaties van het product zullen beïnvloeden.
1. Wat is het praktische verschil tussen LCP- en Noryl-behuizingsmaterialen voor SMD-zoemers?
LCP vertoont een hogere warmteafbuigingstemperatuur en een lagere vochtabsorptie dan Noryl, wat zorgt voor verbeterde maatstabiliteit tijdens loodvrij reflow-solderen en in vochtige werkomgevingen. Voor toepassingen waar de piektemperaturen van de reflow de standaardprofielen overschrijden of waar vochtgevoeligheid een probleem is, biedt LCP-behuizing voordelen.
2. Kan de HN-9042W werken op een 5V-voeding met een serieweerstand?
De nominale spanning is 3Vo-p met een werkbereik van 2-4Vo-p. Werking bij 5Vo-p overschrijdt de maximale bedrijfsspanning en kan leiden tot overmatige spoelstroom, oververhitting of permanente schade. Als er alleen een 5V-voeding beschikbaar is, gebruik dan een spanningsdeler of serieweerstand om de spoelspanning te beperken tot binnen het maximum van 4Vo-p, rekening houdend met de spoelweerstand van 16Ω en de verzadigingsspanning van de driver.
3. Hoe controleer ik of mijn microcontroller GPIO deze zoemer rechtstreeks kan aansturen?

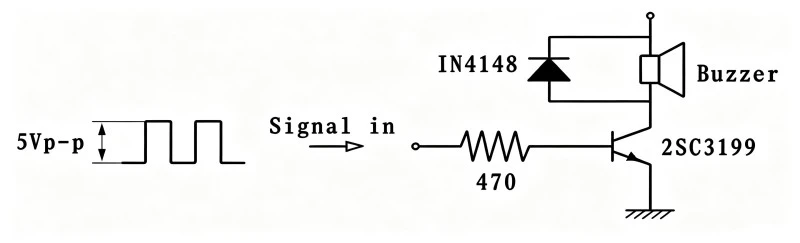

Controleer de datasheet van uw microcontroller voor de absolute maximale stroom per GPIO-pin en de totale poortstroomlimieten. De HN-9042W trekt tot 80mA bij 3Vo-p. Veel 3,3V-microcontrollers beperken de GPIO-stroom tot 8-25mA per pin. Als u deze limieten overschrijdt, riskeert u schade aan de haven of een kortere levensduur. Voor productieontwerpen is een externe transistordriver de aanbevolen aanpak.
4. Welke variatie in de werkcyclus is acceptabel met behoud van een acceptabele SPL?
Het gegevensblad specificeert een inschakelduur van 50% voor de nominale SPL-meting. Kleine afwijkingen van 50% zullen een kleine SPL-variatie veroorzaken. Een significante afwijking in de richting van zeer lage of zeer hoge werkcycli vermindert de gemiddelde spoelstroom en het overeenkomstige akoestische vermogen. Voor consistente prestaties dient u een inschakelduur van 50% aan te houden bij 2730 Hz.
5. Biedt MEIDI tape-and-reel-verpakkingen voor geautomatiseerde montage?
Neem contact op met MEIDI voor verpakkingsopties, waaronder tape-en-reel-specificaties, haspelhoeveelheden en leader/trailer-configuraties voor uw pick-and-place-apparatuurvereisten.
Neem voor technische datasheets, reflow-soldeerprofielen, opmerkingen over GPIO-aandrijvingstoepassingen of discussies over OEM-configuraties contact op met MEIDI Application Engineering.
