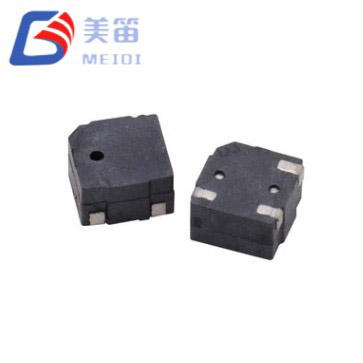

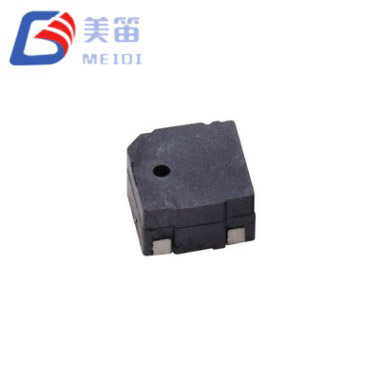

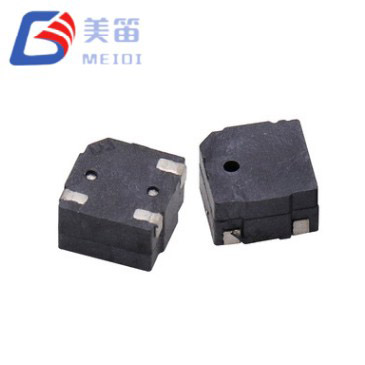

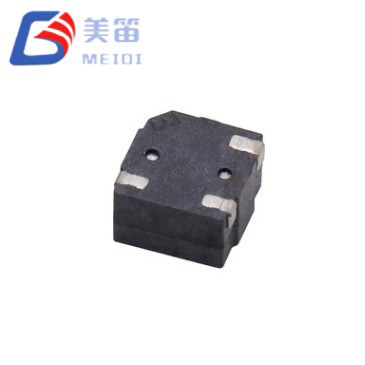

De 5*3 mm SMD magnetische passieve zoemer is een passieve elektromagnetische zoemer voor opbouwmontage die de hoogte van de holte vergroot tot 3,0 mm binnen het compacte 5,0 x 5,0 mm pakket van de MLT-5000-serie. Dankzij dit extra interne volume kan de transducer hogere geluidsdrukniveaus leveren zonder het PCB-oppervlak te vergroten, wat een praktische upgrade oplevert voor ontwerpen die meer prominente alarmen vereisen, maar beperkt worden door beperkingen op de bordlay-out. De zoemer wordt aangedreven door een extern 4000 Hz blokgolf- of PWM-signaal, en de spoelimpedantie van 12 Ω maakt directe verbinding met de GPIO-pinnen van veel 3,3 V-microcontrollers mogelijk, waardoor de stuklijst wordt vereenvoudigd.
MEIDI heeft de MLT‑5030 ontwikkeld voor toepassingen waarbij de akoestiek van de behuizing of het omgevingsgeluid een grotere output vereisen dan wat 2,0 mm hoge alternatieven kunnen bieden. Testgegevens van een productiemonster van tien eenheden laten geluidsdrukniveaus zien tussen 87,8 dB en 89,5 dB op 10 cm, met een stroomverbruik van 86,7 mA tot 89,0 mA. Deze meetresultaten komen overeen met het gegarandeerde minimum van 80 dB en een maximale stroomsterkte van 100 mA, waardoor ingenieurs een duidelijk prestatiebereik hebben om binnen te werken.
De profielhoogte van 3,0 mm vergroot het volume van de resonantiekamer, wat zich direct vertaalt in een hogere geluidsdruk vergeleken met de 2,0 mm-varianten in dezelfde serie, terwijl de voetafdruk van 5,0 x 5,0 mm ongewijzigd blijft.
Een spoelweerstand van 12Ω maakt het mogelijk om de zoemer rechtstreeks vanaf een standaard 3,3V-microcontrolleruitgang aan te sturen, waardoor in veel ontwerpen de noodzaak van een aparte transistortrap wordt geëlimineerd en het aantal componenten wordt verminderd.
Het bedrijfsspanningsbereik strekt zich uit van 2 V tot 4 V en omvat eencellige lithium-ionbatterijen, knoopcellen en gereguleerde 3,3 V-rails zonder extra spanningsconditionering.
De akoestische output is gespecificeerd op minimaal 80 dB op 10 cm onder 3V-aandrijving, met een resonantiefrequentie van 4000 Hz en een tolerantie van ±300 Hz.
De zwarte LCP-behuizing is geschikt voor continu gebruik van −20 °C tot +70 °C en is compatibel met standaard loodvrij reflow-solderen tot een piek van 255 °C.
Als passieve elektromagnetische component heeft de 5*3 mm SMD magnetische passieve zoemer een AC-excitatiesignaal nodig, meestal een blokgolf van 4000 Hz, om geluid te produceren. De 12Ω-spoel heeft een belasting die kan worden aangestuurd door veel 3,3V GPIO-pinnen die tot 100 mA kunnen leveren, hoewel een transistorbuffer een aanbevolen optie blijft wanneer de pinstroomcapaciteit onzeker is of wanneer meerdere zoemers een rail delen. Het bedieningsvenster van 2V tot 4V biedt ruimte voor ontladingscurves van de batterij en voedingstoleranties; bij de nominale 3,0 V bereikt de geluidsdruk minimaal 80 dB, en de productiemonsters overschrijden consequent de 87 dB, wat het voordeel van de vergrote holte bevestigt.

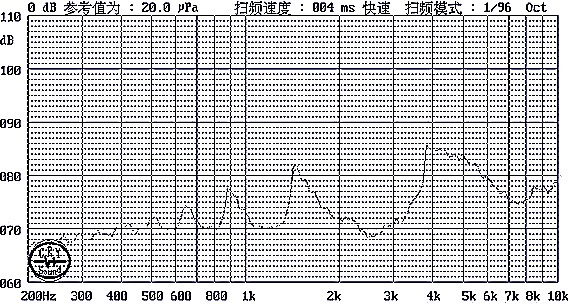

De resonantiefrequentie is vastgesteld op 4000 Hz, wat zich in een bereik bevindt waar het menselijk gehoor het meest gevoelig is, waardoor de toon zelfs in matig luidruchtige omgevingen duidelijk hoorbaar is. De offset-geluidsopening is ontworpen om de toon naar voren te projecteren, wat handig is wanneer de zoemer achter een rooster of een richtopening in de behuizing wordt geplaatst. Met een gewicht van 0,1 g voegt het onderdeel een verwaarloosbare massa toe aan het bord en kan het worden geplaatst met standaard pick-and-place-apparatuur.

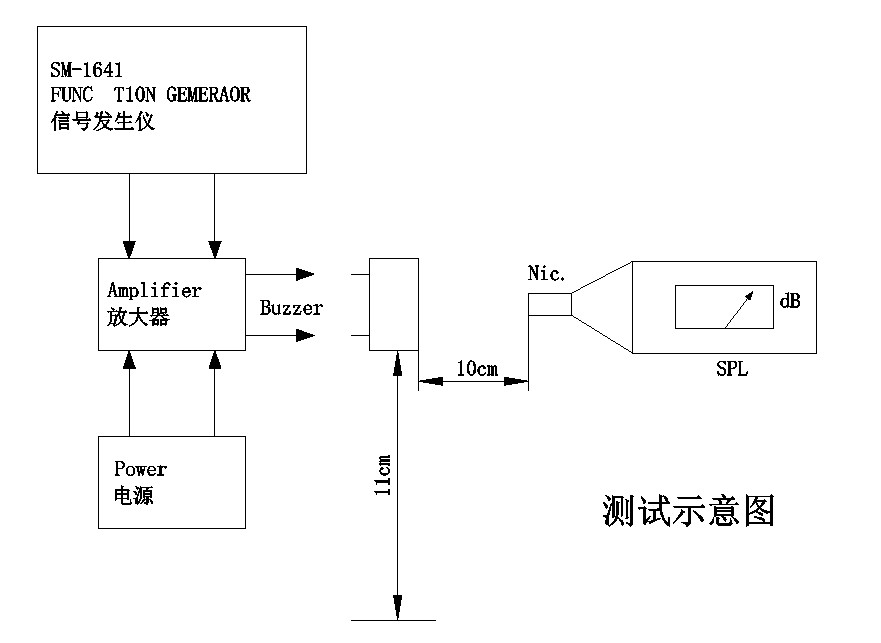

MEIDI voert akoestische tests uit op elke productiebatch, en de typische prestatiecijfers die in de datasheet worden vermeld, zijn afgeleid van dergelijke metingen. De gegarandeerde specificaties bieden een betrouwbare basis voor het systeemontwerp, terwijl de voorbeeldgegevens een realistisch beeld geven van wat er bij volumeproductie kan worden verwacht.
De verhoogde spouwhoogte van 3,0 mm biedt een meetbaar akoestisch voordeel ten opzichte van dunnere 2,0 mm-alternatieven, zonder de PCB-voetafdruk uit te breiden, waardoor het een drop-in-upgrade is voor bestaande 5 mm-lay-outs die de vereiste verticale speling hebben.
Een spoelweerstand van 12 Ω maakt directe GPIO-aansturing op veel 3,3 V-microcontrollers mogelijk, waardoor het aandrijfcircuit wordt vereenvoudigd en er ruimte op de kaart wordt bespaard.
De voedingsspanningstolerantie van 2 V tot 4 V is geschikt voor een verscheidenheid aan laagspanningsbronnen, van eencellige lithiumpakketten tot gereguleerde logische rails.
De LCP-behuizing behoudt zijn vorm en integriteit van het soldeervlak door middel van reflow-cycli, met een gespecificeerde piek van 255°C en maximaal drie passages, waardoor dubbelzijdige montage wordt ondersteund waar nodig.
Directionele geluidsemissie via een verschoven gat helpt de waarschuwing op de gebruiker te richten, waardoor de waargenomen luidheid bij face-on-installaties wordt verbeterd.
| Parameter | Waarde |
| Producttype | Elektromagnetische SMD passieve zoemer |
| Nominale spanning | 3,0 V (o-p) |
| Bedrijfsspanning | 2 – 4 V (o-p) |
| Geluidsuitvoer op 10 cm | ≥ 80 dB |
| Bedrijfsstroom | ≤ 100 mA |
| Resonante frequentie | 4000 ± 300 Hz |
| Spoel weerstand | 12 ± 3Ω |
| Bedrijfstemperatuur | -20 °C ~ +70 °C |
| Opslagtemperatuur | -30 °C ~ +80 °C |
| Afmetingen (L × B × H) | 5,0 × 5,0 × 3,0 mm |
| Gewicht | 0,1 gr |
| Behuizingsmateriaal | Zwart LCP |
| Soldeermethode (aanbevolen) | Reflow: 255 ± 5 °C, 3 s; Voorverwarmen 180 °C, 40–70 s |
De volgende gebruiksbeschrijvingen zijn gebaseerd op de elektrische en akoestische kenmerken van de MLT‑5030. Ze worden verstrekt als integratieleidraad en moeten worden gevalideerd voor het specifieke eindproduct en de regelgevingsomgeving.
Industriële alarmpanelen en procescontrollers profiteren van de 85dB+ output en de vierkante voetafdruk van 5 mm, die past op dichte I/O-kaarten waar meerdere waarschuwingspunten nodig zijn. De hoogte van 3,0 mm is doorgaans compatibel met de vrije ruimte boven standaard DIN-railbehuizingen.
Bedieningspanelen voor beveiliging en toegangscontrole, inbraakdetectoren en brandalarmsirenes kunnen de richtingsemissie van de zoemer gebruiken om de toon naar de gebruiker te richten, terwijl de directe GPIO-aandrijving installaties in meerdere zones vereenvoudigt.
Medische diagnostische apparatuur zoals tafelanalyzers en patiëntmonitors vereisen vaak een duidelijke, frequentiestabiele waarschuwing voor cyclusvoltooiing of foutcondities. De toon van 4000 Hz onderscheidt zich van het omgevingsgeluid met een lagere frequentie dat gebruikelijk is in klinische omgevingen.
Commerciële apparaten, waaronder industriële vaatwassers, wasmachines en verkoopapparatuur, kunnen vertrouwen op de MLT-5030 voor waarschuwingen aan het einde van de cyclus en voor foutwaarschuwingen, waarbij het brede aanbod de spanningsvariaties opvangt die typisch zijn voor de besturingskaarten van apparaten.
Hulpsystemen voor auto's, zoals achteruitrijsensoren, veiligheidsgordelverklikkers en EV-oplaadindicatoren, kunnen de zoemer gebruiken in 12V-systemen wanneer een serieweerstand wordt toegevoegd om de spanning te verlagen, of rechtstreeks in 3,3V-subcircuits.
IoT-apparaten voor buiten, omgevingssensoren en slimme stadsinfrastructuurknooppunten die worden blootgesteld aan wind- en achtergrondgeluid kunnen profiteren van de hogere geluidsdruk die beschikbaar is via de holte van 3,0 mm om de hoorbaarheid te behouden.
De 5*3 mm SMD magnetische passieve zoemer pakt een veelvoorkomend hardwareconflict aan: de behoefte aan meer akoestische output zonder het PCB-oppervlak te vergroten. Door de zoemerhoogte te verhogen van 2,0 mm naar 3,0 mm heeft MEIDI een component gecreëerd die op dezelfde soldeerpads past als de dunnere MLT-5020 en MLT-5020H, waardoor een upgrade van de akoestische prestaties mogelijk is zonder wijzigingen in de lay-out. Het extra interne volume levert consistent geluidsdrukniveaus in het hoge bereik van 80 dB, zoals bevestigd door metingen van productiemonsters.

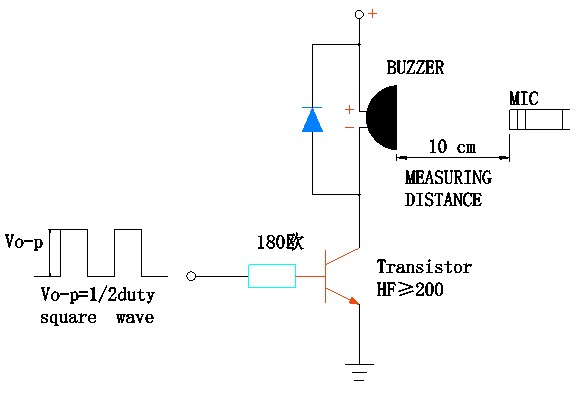

Er is gekozen voor een spoelweerstand van 12 Ω om de aandrijfvereisten eenvoudig te houden. Een 3,3 V MCU-pin die 100 mA kan leveren, kan de zoemer rechtstreeks aansturen, wat handig is in kostengevoelige ontwerpen waarbij elke transistor telt. Voor ontwerpers die de voorkeur geven aan een buffer, werkt een kleine NPN-transistor of MOSFET met standaard logische niveaus en voegt een minimale oppervlakte toe.
De zwarte LCP-behuizing is bewezen via betrouwbaarheidstests, waaronder temperatuurcycli, trillings- en valtests, wat vertrouwen geeft in stabiliteit op de lange termijn. Het onderdeel is compatibel met geautomatiseerde SMT-lijnen en is bestand tegen de thermische belasting van dubbelzijdige reflow-processen. Er zijn monsters beschikbaar om de akoestische prestaties in uw behuizing te verifiëren voordat u overgaat tot productievolumes.
MEIDI Intelligent Technology produceert sinds 2011 akoestische componenten. De fabriek van het bedrijf in Jiangsu, China, opereert onder een ISO 9001-gecertificeerd kwaliteitsmanagementsysteem en integreert in-house LCP-gieten, geautomatiseerde spoelwikkeling, SMD-assemblage en 100% inline akoestische tests. Dankzij deze verticale integratie kan MEIDI de gehele productieketen controleren, van grondstof tot eindproduct, en een consistente kwaliteit handhaven bij hoge volumes.
De MLT‑5030 wordt geproduceerd op dezelfde geautomatiseerde SMD-lijnen die de automobiel- en industriële klanten van MEIDI bedienen. Elke batch ondergaat een betrouwbaarheidscontroleprogramma zoals gedefinieerd in de productspecificatie. De screening op omgevingsstress omvat een blootstelling van 48 uur aan hoge temperaturen bij +80°C, een 48 uur durende koudebehandeling bij -30°C en vijf thermische schokcycli tussen deze temperaturen. De mechanische robuustheid wordt bevestigd door trillingstests van 10 Hz tot 55 Hz met een amplitude van 1,0 mm op alle assen, gevolgd door drie vrije valpartijen van 75 cm op een hardhouten oppervlak. De vochtbestendigheid wordt geëvalueerd bij 50°C en 90-95% relatieve vochtigheid gedurende 48 uur, en de soldeerintegriteit wordt gevalideerd door een soldeerhittetest bij 250°C en volledige reflow-profilering.
Typische productieprestaties voor de MLT-5030, zoals opgenomen uit een sample van tien eenheden, tonen een geluidsdruk tussen 87,8 dB en 89,5 dB, stroom tussen 86,7 mA en 89,0 mA, en een stabiele resonantiefrequentie van 4000 Hz. Deze cijfers tonen de uniformiteit aan die door het productieproces wordt bereikt en zijn beschikbaar voor klantbeoordeling, samen met volledige batchtestrapporten.
1. Hoe verhoudt de MLT‑5030 zich akoestisch tot de 2,0 mm MLT‑5020-modellen?
De holte van 3,0 mm geeft de MLT‑5030 een groter intern resonantievolume, wat zich vertaalt in een hogere geluidsdruk. Hoewel het gegarandeerde minimum 80 dB bedraagt, meten productiemonsters routinematig 87 dB tot 89 dB. De voetafdruk van 5,0 x 5,0 mm is identiek, dus de MLT-5030 kan een zoemer van 2,0 mm vervangen zonder PCB-wijzigingen, zolang de extra 1,0 mm hoogte beschikbaar is boven het bord.
2. Wat is de minimaal benodigde vrije ruimte boven de MLT‑5030?
Het zoemerlichaam steekt 3,0 mm boven het PCB-oppervlak uit. Om akoestische obstructie te voorkomen, is het raadzaam om een vrije zone van minimaal 4-5 mm van het plaatoppervlak, inclusief de geluidspoort, vrij te houden. Een nabijgelegen oppervlak dat te dicht bij de opening ligt, kan de waargenomen luidheid verminderen en de frequentierespons verschuiven.
3. Kan ik een magnetische zoemer met doorgaand gat vervangen door de MLT‑5030?
Ja, de 5*3 mm SMD magnetische passieve zoemer biedt een alternatief voor opbouwmontage met een vierkante voetafdruk van 5,0 mm. De printplaat moet opnieuw worden ontworpen voor SMD-pads, maar de 12Ω-spoel en de 3V-aandrijving zijn compatibel met veel 3,3V-logische circuits die voorheen doorlopende onderdelen aandreven. Er kan nog steeds een transistorbuffer worden gebruikt als de bestaande schakeling er al een bevat.
4. Is de MLT‑5030 geschikt voor apparaten op batterijen?
Met een maximaal stroomverbruik van 100 mA bij 3,0 V is de zoemer geschikt voor de meeste batterijconfiguraties, inclusief eencellige Li-ion- en 3V-knoopcelbatterijen. Het werkbereik van 2V tot 4V dekt de ontladingscurve van een lithiumcel zonder regeling. Voor toepassingen met ultralaag vermogen kan het verlagen van de PWM-werkcyclus tot onder de 50% de gemiddelde stroom verder verlagen, ten koste van enige geluidsdruk.
5. Welk reflowprofiel wordt aanbevolen voor de MLT‑5030?
De zwarte LCP-behuizing is bestand tegen standaard loodvrije reflow met een piek van 255±5°C gedurende 3 seconden, na voorverwarmen op 180°C gedurende 40–70 seconden. Er zijn maximaal drie reflow-passen toegestaan. Het gedetailleerde profiel is opgenomen in de productspecificatie en MEIDI kan richtlijnen geven voor specifieke oveninstellingen.
Neem contact op met MEIDI via het aanvraagformulier om een offerte aan te vragen, technische monsters te bestellen of OEM/ODM-aanpassingen te bespreken. Het applicatie-engineeringteam kan u helpen met de akoestiek van de behuizing, de optimalisatie van aandrijfcircuits en de validatie van het reflow-profiel voor uw productieomgeving. MEIDI’s verticaal geïntegreerde productie- en ISO 9001-kwaliteitssysteem bieden de consistentie die nodig is voor programma’s met grote volumes.
