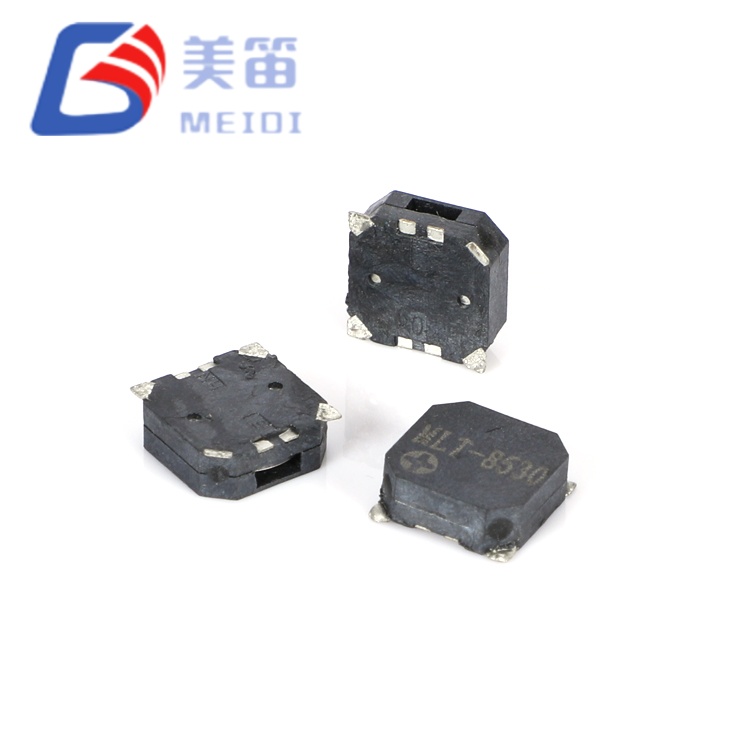

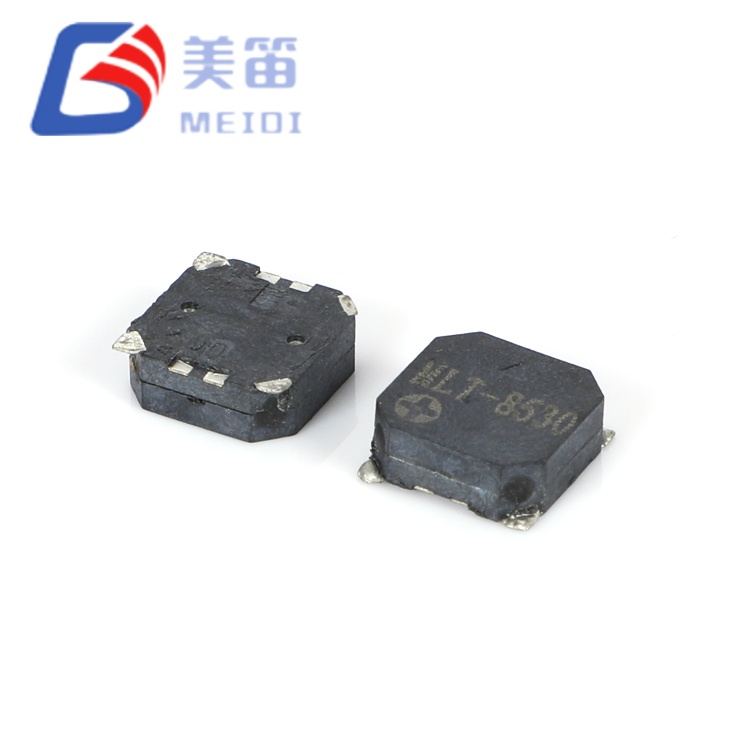

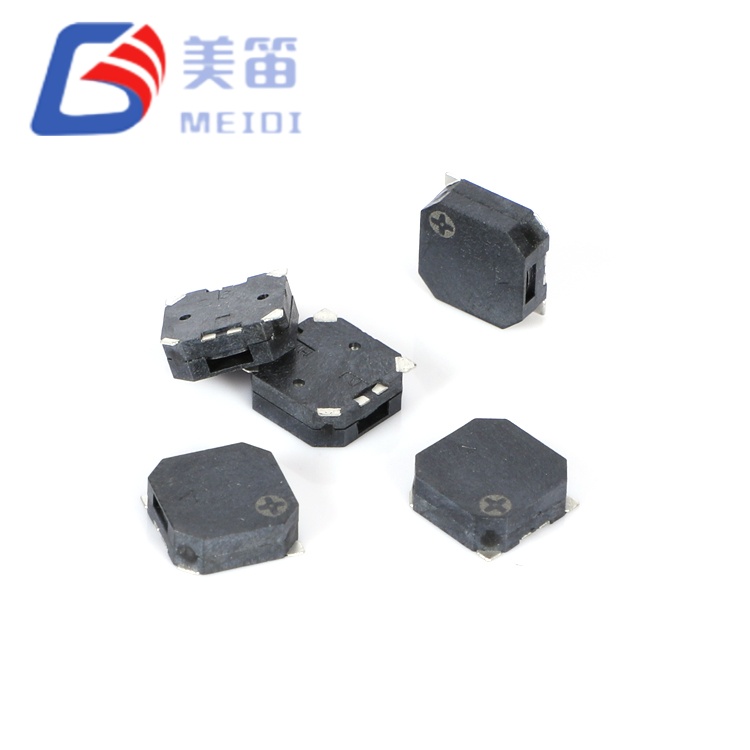

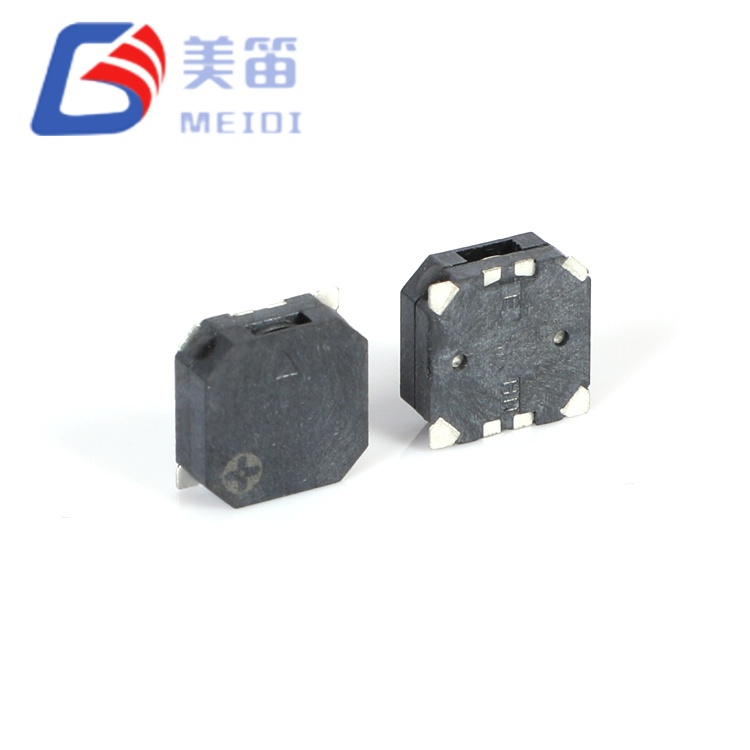

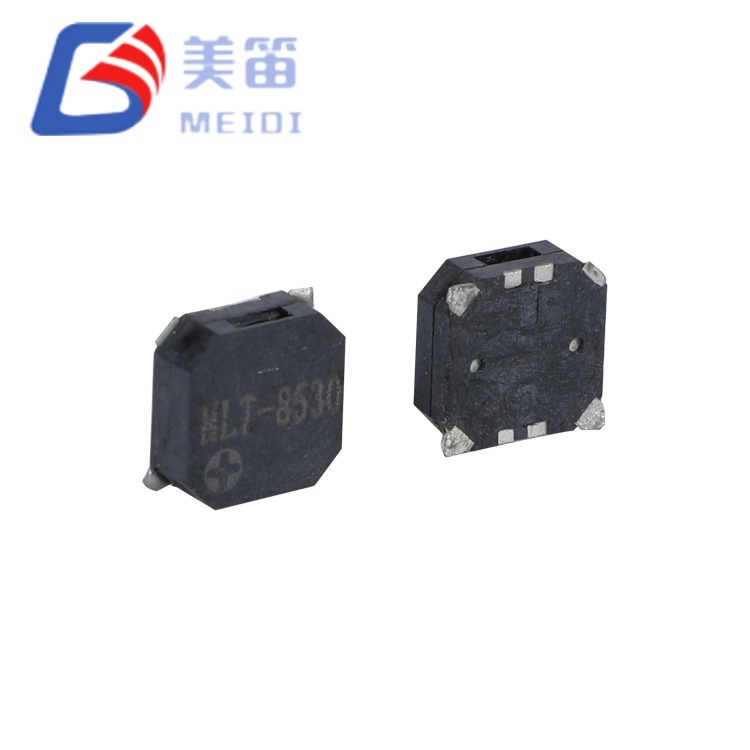

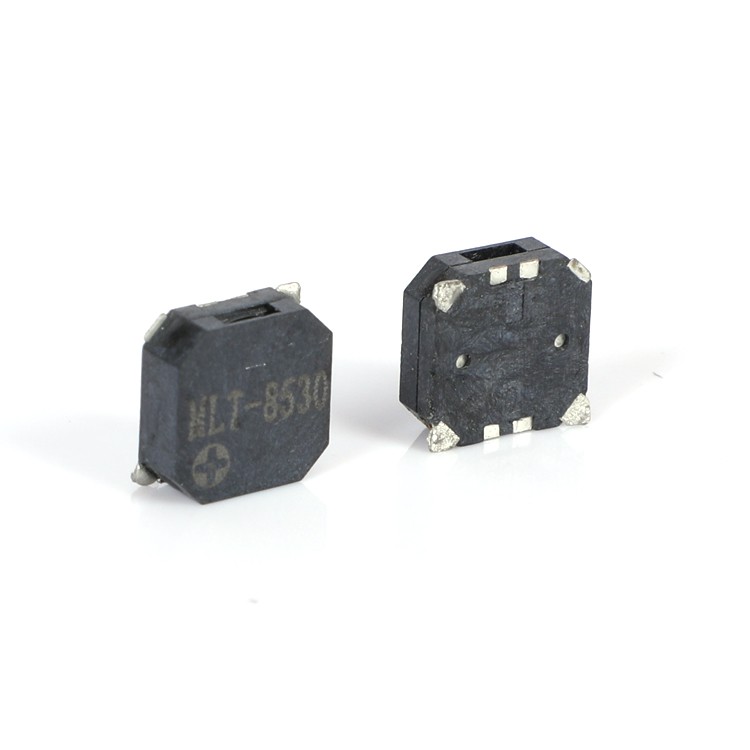

De MLT‑8530‑16R is een magnetische passieve zoemer voor opbouwmontage van 8,5*8,5*3 mm, ontworpen voor toepassingen waarbij de akoestische output niet in gevaar kan worden gebracht door montagebeperkingen voor opbouwmontage. Met gemeten geluidsdrukniveaus van 92,5–95,3 dB op 10 cm benadert dit onderdeel de prestaties van veel grotere magnetische zoemers met doorlopende gaten, terwijl de volledige SMT-compatibiliteit behouden blijft – waardoor het geschikt is voor industriële alarmsystemen, openbare veiligheidsinfrastructuur en waarschuwingsinstallaties voor zware machines.
De MLT-8530-16R is vervaardigd in de MEIDI-fabriek in Jiangsu en beschikt over een spoelimpedantie van 16±3Ω en een resonantiefrequentie van 2700±200Hz met aangescherpte frequentietolerantie voor een consistent klankkarakter over de productiebatches heen. De nominale spanning van 3,6 V (bereik 2,5–4,5 V) ondersteunt Li-ion-batterijsystemen en 5V-logische rails, terwijl de zwarte LCP-behuizing bestand is tegen reflow-solderen bij 255 °C en werkt van -30 °C tot +70 °C. Elke unit ondergaat een 100% elektrische en akoestische verificatie, waarbij monsterbatchgegevens de SPL-waarden bevestigen die consequent de 92 dB overschrijden – wat een aanzienlijke marge oplevert boven de minimale specificatie van 85 dB.
De 8,5*8,5*3 mm magnetische passieve zoemer voor opbouwmontage vertegenwoordigt de grootste SMD elektromagnetische zoemer in de MLT-serie van MEIDI, met een vierkant diafragma van 8,5 mm om de akoestische stralingsefficiëntie te maximaliseren. Vergeleken met de 7,5 mm MLT‑7525‑16R vergroot deze 8,5 mm variant het membraanoppervlak met ongeveer 28%, wat zich vertaalt in de hogere geluidsdrukniveaus die zijn geverifieerd via productietests – een betekenisvol voordeel voor toepassingen waarbij hoorbaarheidsmarges van cruciaal belang zijn.
De passieve transducerarchitectuur vereist een extern AC-aandrijfsignaal – meestal een blokgolf van 2700 Hz van een PWM-uitgang van een microcontroller of een speciale oscillator. Deze ontwerpkeuze biedt firmware-ingenieurs volledige controle over waarschuwingspatronen, frequentiemodulatie en op duty-cycle gebaseerde volumeschaling. De spoelimpedantie van 16 Ω is geoptimaliseerd voor een nominale werking van 3,6 V, waarbij het stroomverbruik (≤100 mA) in evenwicht wordt gehouden met voldoende magnetische flux voor sterke membraanexcitatie.
De aangescherpte frequentietolerantie van 2700 ± 200 Hz – een reductie van 33% in variantie vergeleken met standaard ± 300 Hz specificaties – zorgt voor een consistent tonaal karakter bij alle productiebatches. Dit is vooral belangrijk bij installaties met meerdere units waar frequentieschommelingen of perceptuele mismatch tussen apparaten onaanvaardbaar zouden zijn, zoals gesynchroniseerde alarmnetwerken of noodevacuatiesystemen met meerdere sirenes.
De holtehoogte van 3,0 mm zorgt voor een groter intern volume voor resonantie-optimalisatie bij 2,7 kHz. Het uitgebreide bereik van de bedrijfstemperatuur (-30°C tot +70°C) en het opslagbereik (-40°C tot +85°C) ondersteunen de inzet in thermisch veeleisende omgevingen, van gekoelde logistieke faciliteiten tot aan de zon blootgestelde buitenapparatuurbehuizingen.
Grootste SMD-diafragma in de MLT-serie – vierkante behuizing van 8,5 mm biedt plaats aan een maximaal vibrerend membraanoppervlak en levert de hoogst haalbare SMD-geluidsdruk
Verscherpte frequentietolerantie van ±200 Hz – 33% reductie in batch-tot-batch-variatie zorgt voor een consistent toonkarakter voor installaties met meerdere units
Gemeten output van 92,5–95,3 dB – empirische prestaties overschrijden de specificatie van 85 dB met 7,5–10,3 dB, wat aanzienlijke akoestische hoofdruimte oplevert
3,0 mm verlengde holtehoogte – groter intern volume verbetert de resonantie-efficiëntie van 2,7 kHz zonder de voetafdruk te vergroten
16±3Ω impedantie – geoptimaliseerd voor 3,6V Li‑ionsystemen en 5V logische rails met een gemiddeld stroomverbruik
Uitgebreid thermisch bereik – bedrijfsbereik van -30°C tot +70°C overtreft de consumentenlimieten voor industriële betrouwbaarheid
| Parameter | Waarde |
| Producttype | Elektromagnetische SMD passieve zoemer |
| Nominale spanning | 3,6 V (o-p) |
| Bedrijfsspanning | 2,5 – 4,5 V (o‑p) |
| Geluidsuitvoer op 10 cm | ≥ 85 dB |
| Bedrijfsstroom | ≤ 100 mA |
| Resonante frequentie | 2700 ± 200 Hz |
| Spoel weerstand | 16 ± 3Ω |
| Bedrijfstemperatuur | -30 °C ~ +70 °C |
| Opslagtemperatuur | -40 °C ~ +85 °C |
| Afmetingen (L × B × H) | 8,5 × 8,5 × 3,0 mm |
| Gewicht | 0,5 gr |
| Behuizingsmateriaal | Zwart LCP |
| Soldeermethode (aanbevolen) | Reflow: 255 ± 5 °C, 3 s; Voorverwarmen 180 °C, 40–70 s |

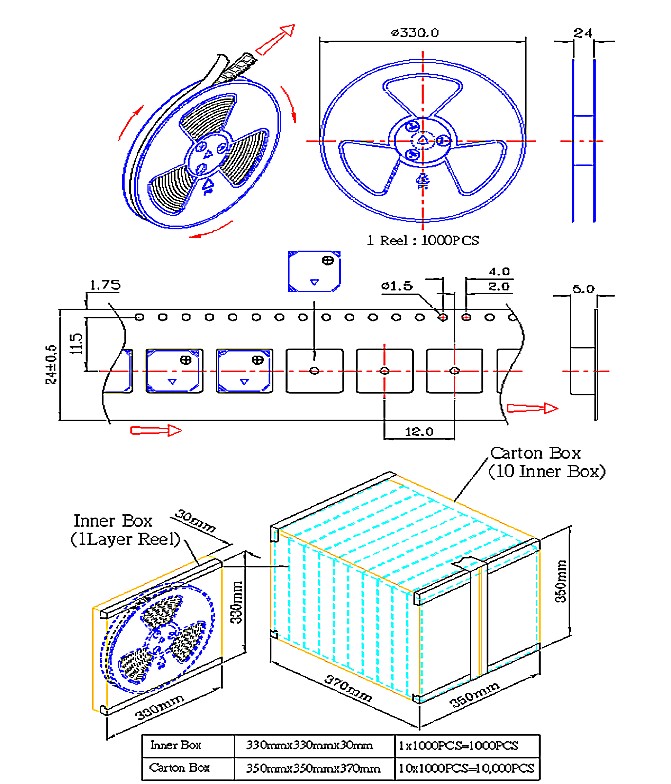

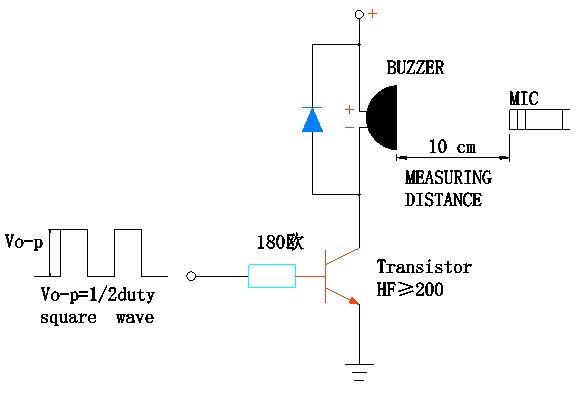

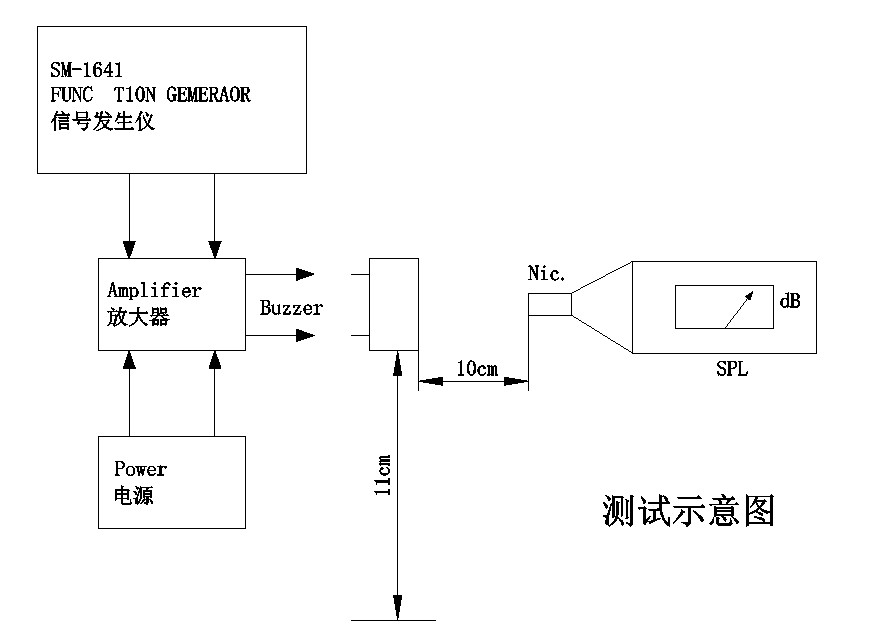

Verificatie van productiebatches (n=10) onder gestandaardiseerde testomstandigheden – 3,6 V blokgolf, 2700 Hz, 50% inschakelduur, 10 cm vrije veldmeting – bevestigt de volgende prestatieverdeling:
| Parameter | Minimum | Maximaal | Gemeen |
| Geluidsdrukniveau | 92,5dB | 95,3 dB | 93,8 dB |
| Bedrijfsstroom | 70,9mA | 73,0mA | 71,9mA |
| Resonante frequentie | 2700 Hz | 2700 Hz | 2700 Hz |
| Spoel weerstand | 15,7 Ohm | 16,4 Ohm | 16,1 Ohm |
De akoestische outputmarge boven de minimumspecificatie van 85 dB – 7,5 dB tot 10,3 dB – vertegenwoordigt een toename van het akoestische vermogen met 2,4× tot 3,4×. Deze vrije ruimte houdt rekening met spanningsdaling, demping van de behuizing, stofophoping op roosters en veroudering van componenten gedurende de gehele levenscyclus van het product. Alle tien de monsters zijn getest op precies 2700 Hz, wat aangeeft dat het productieproces ruim binnen de tolerantie van ± 200 Hz ligt en de nauwkeurigheid van de middenfrequentie benadert.
Commerciële binnenalarmsystemen – hoorbare melding in kantoorgebouwen, winkelruimtes en gecontroleerde binnenomgevingen waar minimale SPL-drempels vereist zijn; niet geschikt voor brandveiligheidstoepassingen waarvoor UL/EN 54-certificering vereist is zonder aanvullende validatie op systeemniveau
Zware industriële machines – vermijding van botsingen, kraanbewegingen en waarschuwingen voor persbediening in omgevingen met meer dan 85 dB omgevingsgeluid waar standaardzoemers onhoorbaar zijn
Openbare veiligheids- en beveiligingsinfrastructuur – inbraak in de perimeter, oproerbeheersing en massale meldingssystemen die onmiddellijke auditieve aandacht vereisen
Indicatoren op het maritieme bedieningspaneel – hoorbare waarschuwingen in gesloten brugconsoles, navigatieapparatuur en interne bedieningspanelen met IP-geclassificeerde milieubescherming; niet voor directe blootstelling aan weersinvloeden
Industriële apparatuur in besloten ruimtes – waarschuwingen voor de nabijheid van voertuigen en proceswaarschuwingen in afgesloten magazijnen en fabrieksomgevingen
Landbouwverwerkingsapparatuur voor binnenshuis – bedrijfswaarschuwingen bij graanverwerkings-, sorteer- en verpakkingsmachines in afgesloten faciliteiten
De MLT-8530-16R komt tegemoet aan een specifieke marktvereiste: het bereiken van een vergelijkbaar akoestisch rendement door gaten, terwijl de efficiëntie van de montage op het oppervlak behouden blijft. Met 8,5 x 8,5 mm is dit onderdeel een van de grootste SMD-elektromagnetische zoemers die in de handel verkrijgbaar zijn, maar toch blijft het aanzienlijk kleiner dan 12 mm of 16 mm doorvoeropeningen met vergelijkbare SPL-mogelijkheden. Voor fabrikanten die zich inzetten voor SMT-processen – of het nu gaat om kostenreductie, automatiseringsefficiëntie of optimalisatie van de bordruimte op complexe meerlaagse PCB's – elimineert dit onderdeel de noodzaak om concessies te doen aan de hoorbaarheid.
De aangescherpte frequentietolerantie komt tegemoet aan een subtiele maar belangrijke overweging in professionele alarmsystemen. Wanneer meerdere zoemers tegelijkertijd werken, creëren frequentieverschillen hoorbare kloppatronen die als hinderlijk of dubbelzinnig kunnen worden ervaren. De verminderde variantie van de MLT‑8530‑16R minimaliseert dit effect, waardoor een coherenter, gezaghebbender tonaal karakter ontstaat – een belangrijk kenmerk voor noodmeldingssystemen waarbij een duidelijke, ondubbelzinnige waarschuwingsperceptie van cruciaal belang is.
De massa van 0,5 g – identiek aan de kleinere MLT‑7525‑16R ondanks de grotere voetafdruk – duidt op een efficiënt materiaalgebruik en suggereert een vergelijkbare trillingsweerstand en mechanische duurzaamheid. De uitgebreide temperatuurclassificaties ondersteunen de implementatie in thermisch uitdagende omgevingen waar componenten van consumentenkwaliteit voortijdig zouden falen.
MEIDI produceert de MLT‑8530‑16R op speciale SMD-assemblagelijnen met automatische spoelwikkeling, solderen en akoestische afstemming. Onze fabriek in Jiangsu werkt onder ISO 9001:2015 kwaliteitsmanagement, waarbij statistische procescontrole wordt toegepast in elke productiefase.
Elke productiebatch ondergaat een uitgebreide kwalificatie:
Akoestische verificatie – 100% SPL-meting bij nominale spanning; monsterbatch bevestigt 92,5–95,3 dB, wat het minimum van 85 dB overschrijdt
Frequentiestabiliteit – statistische bemonstering bij 2700 ± 200 Hz; productiemonsters meten consistent 2700 Hz, wat de nauwkeurigheid van de middenfrequentie aangeeft
Screening van spoelweerstand – 16±3Ω verificatie; gemeten waarden doorgaans 15,7–16,4Ω
Opslag bij hoge temperaturen – 48 uur bij +80±2℃; volledig parameterherstel na 2 uur omgevingsstabilisatie
Opslag bij lage temperatuur – 48 uur bij -30±2℃; geverifieerde activering bij minimaal 2,5 V
Cyclus van thermische schokken – 5 overgangen tussen -30℃ en +80℃ met een pauze van 30 minuten bij elk uiterste
Mechanische spanningsvalidatie – sinusoïdale trillingen (10–55 Hz, 1,0 mm amplitude, XYZ-assen, 0,5 uur cumulatief) en een vrije val van 75 cm op hardhout van 10 mm (3 schokken)
Vochtbestendigheid – 48 uur bij 50 ± 5 ℃ / 90–95% RH met herstel na 2 uur en elektrische karakterisering
Hittebestendigheid van soldeer – 250 ± 5 ℃ gedurende 10 ± 0,5 seconden met een afstand van 2,0 mm tussen lichaam en soldeer
RoHS- en REACH-nalevingsdocumentatie is op aanvraag verkrijgbaar. Lotidentificatiecodes maken volledige traceerbaarheid mogelijk tot aan de productiedatum, testgegevens en grondstofbatches.
Vraag 1: Hoe verhoudt de MLT‑8530‑16R zich tot de 7,5 mm MLT‑7525‑16R uit dezelfde serie?
Beide componenten delen identieke elektrische parameters (16Ω, 2,5–4,5V, 2700Hz) en dezelfde hoogte van 3,0 mm. De MLT‑8530‑16R heeft een grotere vierkante voetafdruk van 8,5 mm vergeleken met 7,5 mm voor de MLT‑7525‑16R, met een overeenkomstig hogere akoestische output – gemeten 92,5–95,3 dB versus 86–88 dB. De selectiebeslissing is een directe afweging tussen de beschikbaarheid van PCB-gebieden en de vereiste SPL. Voor toepassingen waarbij de grotere voetafdruk acceptabel is, biedt de MLT‑8530‑16R aanzienlijk grotere akoestische hoofdruimte. Beide componenten delen LCP-reflow-compatibiliteit en dezelfde uitgebreide temperatuurclassificatie.
Vraag 2: Wat is het aanbevolen aandrijfcircuit voor de MLT‑8530‑16R?
Een blokgolf van 2700 Hz met een inschakelduur van 50% en een amplitude van 3,6 V produceert maximale akoestische output. De impedantie van 16 Ω maakt directe aandrijving vanaf veel MCU GPIO-pinnen mogelijk, op voorwaarde dat ze een piekstroom van ≥ 100 mA kunnen genereren. Voor toepassingen waarbij de GPIO-stroom beperkt is, biedt een kleine NPN-transistor (bijv. 2N3904 of BC547) met een basisweerstand van 1 kΩ en een terugslagdiode (1N4148) over de spoel een robuuste, goedkope driver. De terugslagdiode beschermt de transistor tegen inductieve spanningspieken die tijdens het schakelen worden gegenereerd.
Vraag 3: Kan de MLT‑8530‑16R worden gebruikt in buiten- of vochtgevoelige omgevingen?
Het onderdeel zelf is geclassificeerd voor een niet-condenserende werking van 90–95% RH volgens de vochtbestendigheidstest (48 uur bij 50°C / 95% RH). Het is echter niet hermetisch afgesloten en mag niet worden blootgesteld aan direct vocht of onderdompeling. Voor buitentoepassingen moet de zoemer worden gemonteerd in een IP-geclassificeerde behuizing met geschikte akoestische poorten (bijvoorbeeld een membraan of labyrint) die geluidsoverdracht mogelijk maken en het binnendringen van water voorkomen. MEIDI biedt conforme coating als aangepaste optie voor volumebestellingen. Neem contact op met ons technische team om de vereisten voor bescherming tegen binnendringing te bespreken.
Vraag 4: Wat is de betekenis van de frequentietolerantie van ±200 Hz vergeleken met ±300 Hz?
De aangescherpte tolerantie vertegenwoordigt een vermindering van 33% in de frequentievariantie tussen productiebatches. Bij toepassingen met één unit is het verschil perceptueel subtiel. In installaties met meerdere units – zoals alarmpanelen met meerdere zoemers, beveiligingssystemen met gedistribueerde signaalgevers of akoestische ontwerpen met fasereeks – minimaliseert de verminderde frequentievariatie de hoorbare zwevingspatronen die optreden wanneer vergelijkbare tonen op elkaar inwerken. Het resultaat is een meer coherent, professioneel akoestisch karakter dat consistentie en betrouwbaarheid uitstraalt.
Vraag 5: Zijn aangepaste frequentie- of impedantievarianten beschikbaar voor OEM-bestellingen?
Ja. MEIDI ondersteunt OEM-aanpassingen voor volumebestellingen, inclusief alternatieve resonantiefrequenties (binnen 2,0–4,0 kHz), aangepaste spoelimpedantiewaarden en gespecialiseerde behuizingsmaterialen of kleuren. Minimale bestelhoeveelheden en doorlooptijden variëren per aanpassingsbereik. Neem contact op met ons OEM-ondersteuningsteam met uw specificaties voor een haalbaarheidsbeoordeling en offerte.
Vraag 6: Wat is de verwachte levensduur bij continue excitatie?
De standaardkwalificatie omvat 96 uur continu gebruik bij 25 °C met een blokgolf van 50% inschakelduur bij nominale spanning. Voor onbepaalde continue toontoepassingen raadt MEIDI aan om de inschakelduur te beperken tot 50% of om intermitterende waarschuwingspatronen te implementeren (bijvoorbeeld 1 seconde aan, 3 seconden uit) om de verwarming van de spoel te verminderen en de levensduur te verlengen. Testgegevens over een langere levensduur voor specifieke bedrijfsomstandigheden zijn op aanvraag beschikbaar. Neem contact op met ons applicatie-engineeringteam met uw beoogde bedrijfscyclus en omgevingstemperatuurprofiel.
Neem contact op met MEIDI Engineering Support voor volledige technische documentatie, aanbevelingen voor de PCB-footprint, referentiedrivercircuits of volumeprijzen. Er zijn technische monsters beschikbaar voor gekwalificeerde ontwikkelingsprojecten.
Ons applicatie-engineeringteam reageert doorgaans binnen één werkdag met richtlijnen voor reflow-profielen, opmerkingen over de integratie van akoestische behuizingen en ontwerpondersteuning op maat van uw specifieke productvereisten.
