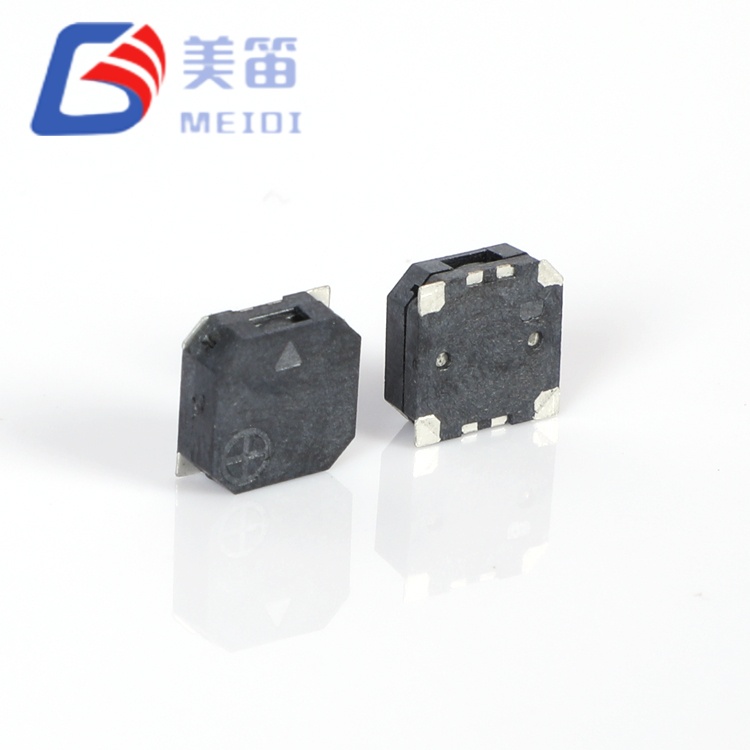

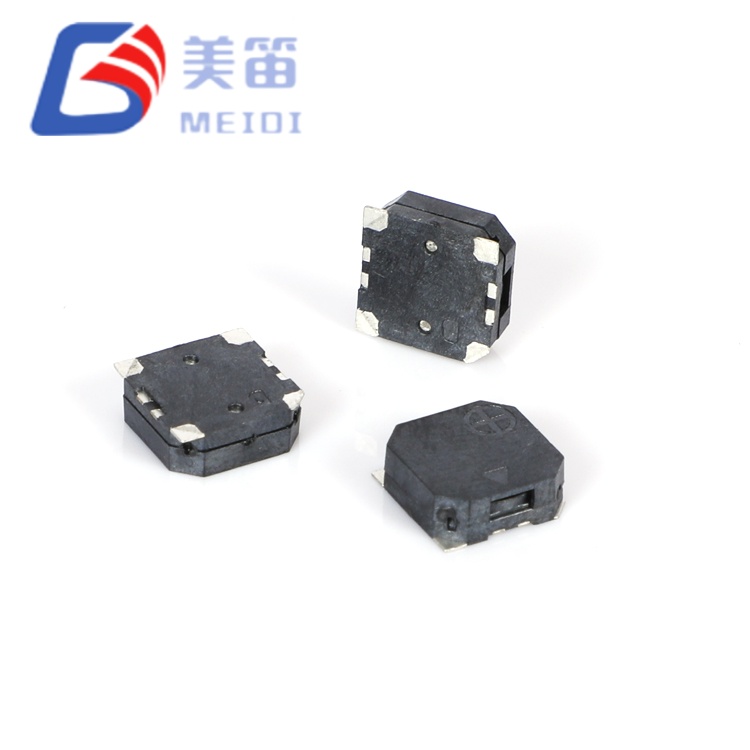

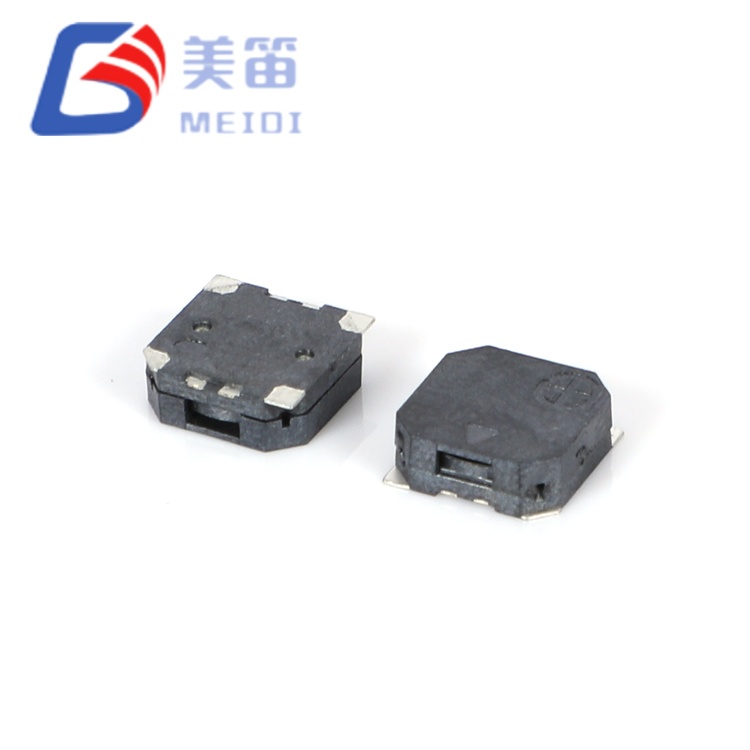

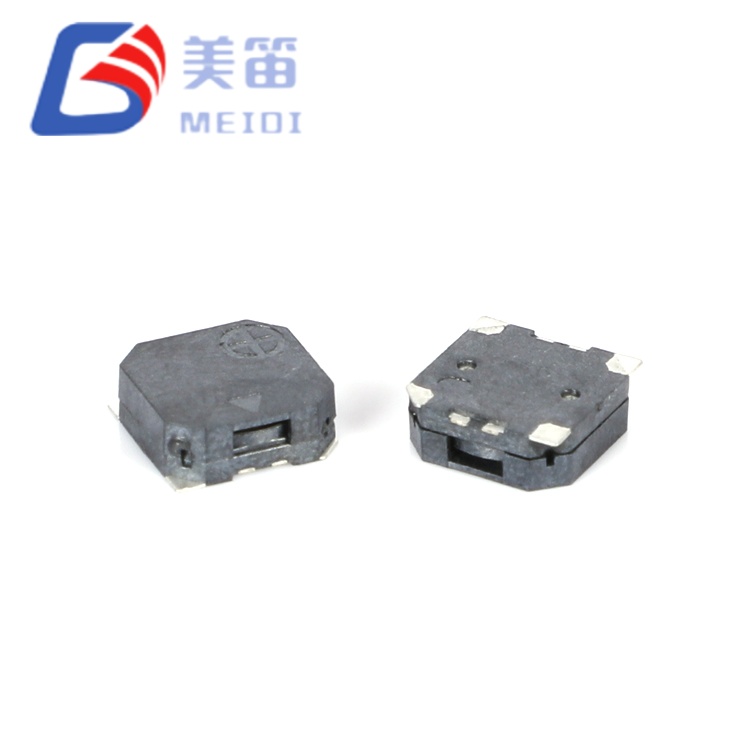

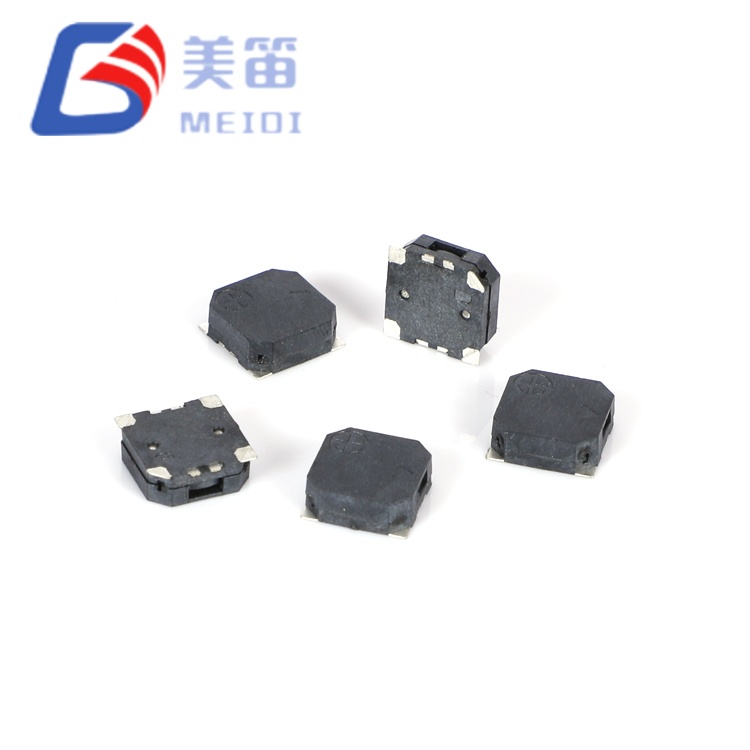

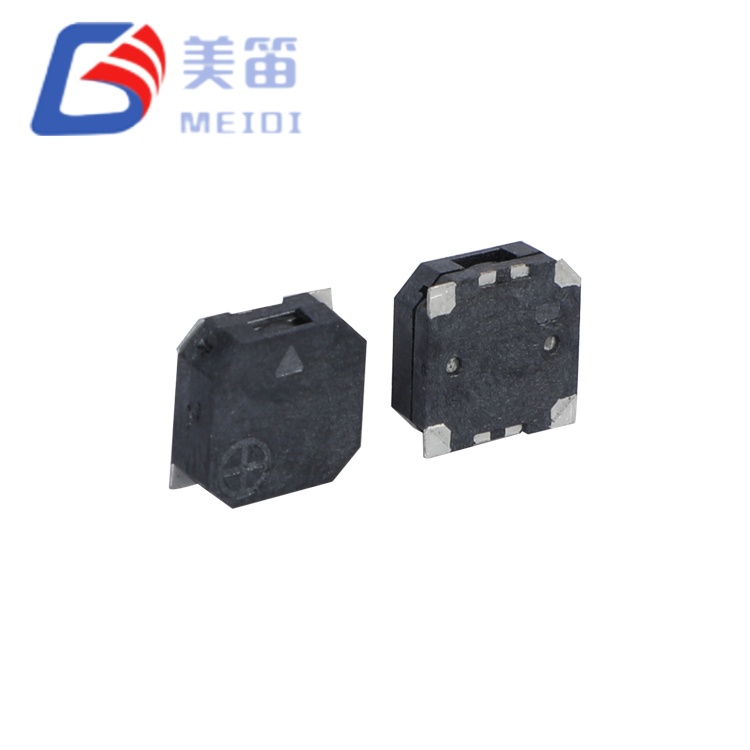

De MLT-7525-16R 7,5*7,5*2,5 mm SMD magnetische passieve zoemer vertegenwoordigt een stap vooruit in het MLT SMD-zoemerportfolio en richt zich op toepassingen waarbij de compacte 5 mm-serie akoestisch of elektrisch onvoldoende blijkt. Met een voetafdruk van 7,5 x 7,5 mm en een hoogte van 2,5 mm neemt deze 16Ω 3,6V SMD elektromagnetische passieve zoemer 2,25× het PCB-oppervlak in beslag van zijn tegenhangers van 5 mm, terwijl hij meetbaar hogere geluidsdruk en bredere spanningscompatibiliteit levert.
De belangrijkste afwijking van de 5 mm-serie ligt in de elektrische en akoestische afstemming. De nominale spanning neemt toe tot 3,6 V met een bedrijfsbereik van 2,5–4,5 V, waarbij rechtstreeks plaats is voor eencellige Li-ionbatterijen (3,0–4,2 V nominaal) en 5 V logische systemen zonder spanningsregeling. De resonantiefrequentie daalt tot 2700 ± 300 Hz – een bereik waarin het menselijk gehoor gevoelig blijft, terwijl mechanische en elektrische omgevingsgeluiden doorgaans afnemen, waardoor de signaal-ruisverhouding in industriële omgevingen verbetert.
De spoelweerstand van 16 ± 3 Ω vertegenwoordigt een bewuste ontwerpkeuze voor gebruik met hogere spanningen. Bij 3,6 V blijft het stroomverbruik ≤ 100 mA, terwijl de grotere spoelwindingen en het grotere membraanoppervlak een uitgangsvermogen van ≥ 85 dB genereren. Dit impedantieniveau is geschikt voor toepassingen waarbij drivercircuits werken vanaf 5 V-rails of waarbij een lager stroomverbruik prioriteit krijgt boven een minimaal aantal componenten.
De MLT-7525-16R, vervaardigd door MEIDI, heeft een breder temperatuurbereik dan de 5 mm-serie: werkt van -30 °C tot +70 °C en heeft een opslagbereik van -40 °C tot +85 °C. Dit uitgebreide assortiment ondersteunt de inzet in buitenapparatuur, onverwarmde behuizingen en interieurtoepassingen in auto's waar thermische excursies de standaardlimieten voor consumenten overschrijden. Neem contact met ons op om een offerte aan te vragen of een offerteaanvraag in te dienen voor volumeprijzen.
Uitgebreide footprint van 7,5 x 7,5 mm met een profiel van 2,5 mm voor superieure akoestische output in compacte SMD-vorm
Hogere nominale spanning 3,6 V met een werkbereik van 2,5–4,5 V — compatibel met 3,7 V Li-ion- en 5 V-logische systemen
Lagere resonantiefrequentie van 2700 ± 300 Hz — dringt effectiever door in omgevingsgeluid dan alternatieven van 4 kHz
Verhoogde geluidsdruk ≥ 85 dB op 10 cm voor veeleisende industriële en veiligheidstoepassingen
Spoelweerstand van 16 ± 3 Ω geoptimaliseerd voor aandrijfcircuits met een hogere spanning en een lager stroomverbruik
Uitgebreid temperatuurbereik: -30 °C tot +70 °C tijdens bedrijf, -40 °C tot +85 °C opslag
Uitgebreid akoestisch membraanoppervlak – de vierkante behuizing van 7,5 mm biedt plaats aan een groter vibrerend membraan dan de varianten van 5 mm, waardoor de efficiëntie van het genereren van geluidsdruk bij lagere frequenties toeneemt
2,7 kHz laagfrequente resonantie - richt zich op de 2-3 kHz-band waar de menselijke gehoorgevoeligheid kruist met minder omgevingsgeluid, waardoor de waarneembaarheid in industriële omgevingen en buitenomgevingen wordt verbeterd
Nominale spanning van 3,6 V met een bereik van 2,5–4,5 V - native compatibiliteit met Li-ion-cellen, 5 V-logica en 12 V-systemen voor auto's via eenvoudige resistieve of transistoraandrijving
16 ± 3 Ω impedantie voor hogere spanningsefficiëntie - verminderde stroomopname bij hogere spanningen vergeleken met 12 Ω alternatieven, waardoor het thermisch beheer in drivercircuits wordt vergemakkelijkt
Uitgebreid bedrijfsbereik van -30 °C tot +70 °C — presteert beter dan de standaard ondergrenzen van -20 °C en ondersteunt implementatiescenario's met koude start en temperaturen onder nul
Zwarte LCP-behuizing met een laag profiel van 2,5 mm — handhaaft de verticale spelingsdiscipline terwijl het interne akoestische holtevolume wordt gemaximaliseerd

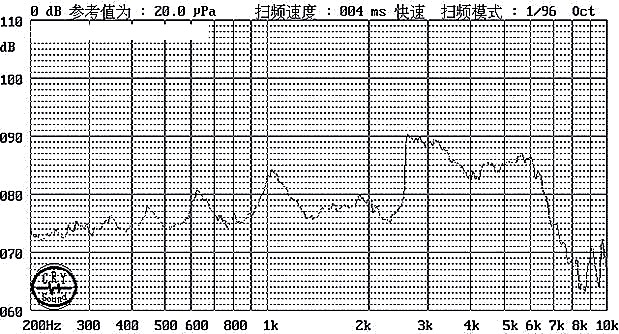

| Parameter | Waarde |
| Producttype | Elektromagnetische SMD passieve zoemer |
| Nominale spanning | 3,6 V (o-p) |
| Bedrijfsspanning | 2,5 – 4,5 V (o-p) |
| Geluidsuitvoer op 10 cm | ≥ 85 dB |
| Bedrijfsstroom | ≤ 100 mA |
| Resonante frequentie | 2700 ± 300 Hz |
| Spoel weerstand | 16 ± 3Ω |
| Bedrijfstemperatuur | -30 °C ~ +70 °C |
| Opslagtemperatuur | -40 °C ~ +85 °C |

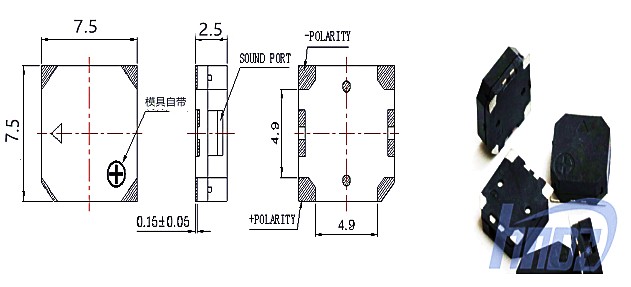

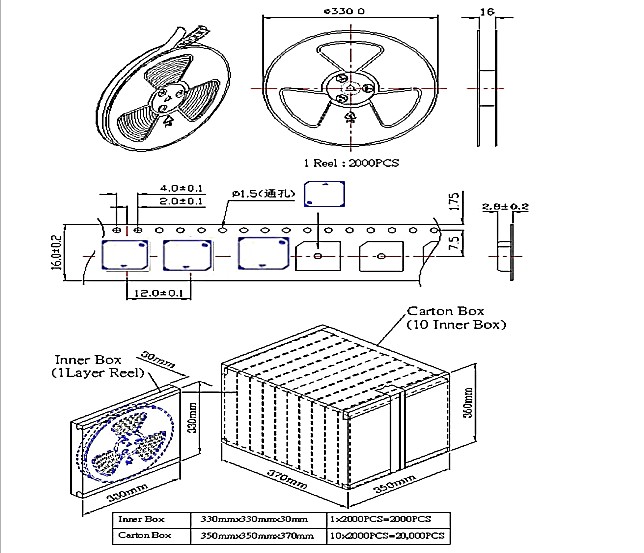

| Afmetingen (L × B × H) | 7,5 × 7,5 × 2,5 mm |
| Gewicht | 0,5 gr |
| Behuizingsmateriaal | Zwart LCP |
| Soldeermethode (aanbevolen) | Reflow: 255 ± 5 °C, 3 s; Voorverwarmen 180 °C, 40–70 s |
De 7,5*7,5*2,5 mm SMD magnetische passieve zoemer neemt een aparte positie in het SMD-zoemerlandschap in: hij overbrugt de kloof tussen compacte 5 mm-apparaten en omvangrijke magnetische zoemers met doorlopende gaten. Voor ingenieurs die beperkt zijn tot opbouwmontage, maar een akoestische output nodig hebben die groter is dan wat pakketten van 5 mm kunnen leveren, biedt deze 16Ω 3,6V SMD elektromagnetische passieve zoemer een haalbare tussenoplossing.
De frequentiekeuze verdient bijzondere aandacht. Bij 2700 Hz werkt de MLT-7525-16R onder het 4 kHz-cluster waar de meeste compacte zoemers zich concentreren. Dit is van belang in twee contexten: ten eerste planten lagere frequenties zich voort met minder atmosferische verzwakking over korte afstanden; ten tweede vertonen industriële omgevingen doorgaans een lagere spectrale geluidsdichtheid in de 2-3 kHz-band vergeleken met het 4 kHz-gebied waar koelventilatoren, schakelende voedingen en digitale elektronica aanzienlijke interferentie genereren.
De impedantie van 16 Ω introduceert een ander aandrijfcircuitparadigma dan de 12 Ω-serie. Hoewel directe GPIO-aansturing vanuit 3,3 V-microcontrollers minder praktisch is (de stroom zou de typische pinlimieten van 25 mA overschrijden), gaat de hogere impedantie op natuurlijke wijze gepaard met 5 V-logica, speciale driver-IC's of eenvoudige transistortrappen die werken via Li-ion of gereguleerde voedingen. Het resulterende systeem bereikt vaak een betere elektromagnetische compatibiliteit vanwege lagere stroomtransiënten.
De massa van 0,5 g – vijf keer de 0,1 g van 5 mm-varianten – draagt bij aan de mechanische robuustheid. De grotere traagheid is bestand tegen door trillingen veroorzaakte microfonische effecten en zorgt voor een stabielere akoestische output onder mechanische schokomstandigheden. Vraag een monster aan om de laagfrequente penetratie in uw doelomgeving te evalueren.
Alarmsystemen voor industriële machines: noodstop-, fout- en overbelastingswaarschuwingen in CNC-machines, persen en materiaalbehandelingsapparatuur waar het omgevingsgeluid hoger is dan 70 dB
Telecommunicatie-infrastructuur buitenshuis – waarschuwingen voor inbraak in kasten, stroomstoringen en thermische excursies in basisstations, repeaters en netwerkknooppunten
Interieursystemen voor bedrijfsvoertuigen: achteruitrijalarm, veiligheidsgordelwaarschuwing en waarschuwingen voor de laaddeur in bestelwagens, vrachtwagens en bouwmachines
Landbouw- en bouwmachines: operationele status en veiligheidsgrenswaarschuwingen in tractoren, graafmachines en oogstmachines die worden blootgesteld aan trillingen en stof
Uninterruptible Power Supplies (UPS) - batterijmodus, overbelasting en onderhoudswaarschuwingen in datacenters en medische back-upstroomsystemen
Logistieke apparatuur voor de koudeketen – alarmen voor temperatuurschendingen en deur-openen in gekoelde transportcontainers en inloopvriezers
MEIDI past consistente betrouwbaarheidsprotocollen toe voor alle productie van de MLT-serie, waarbij de MLT-7525-16R wordt onderworpen aan dezelfde uitgebreide stressverificatie:
•Klimatologische duurzaamheidsvalidatie — 48 uur opslag bij hoge temperatuur bij +80 ± 2 °C, 48 uur opslag bij lage temperatuur bij -30 ± 2 °C en thermische schok van 5 cycli (-30 °C ↔ +80 °C, verblijftijd van 30 minuten)
•Mechanische stresstests — sinusoïdale trillingen (10–55 Hz, 1,0 mm amplitude, XYZ-assen, 0,5 uur cumulatief) en een vrije val van 75 cm op hardhout van 10 mm (3 schokken)
•Verificatie van de vochtigheidsbestendigheid — 48 uur conditioneren bij 50 ± 5 °C / 90–95% RH, gevolgd door 2 uur herstel van de omgevingstemperatuur en volledige elektrische karakterisering
• Bevestiging van soldeerintegriteit – hittebestendigheid van soldeer bij 250 ± 5 °C gedurende 10 ± 0,5 seconden (2,0 mm afstand tussen lichaam en soldeer), plus volledige naleving van het reflow-profiel

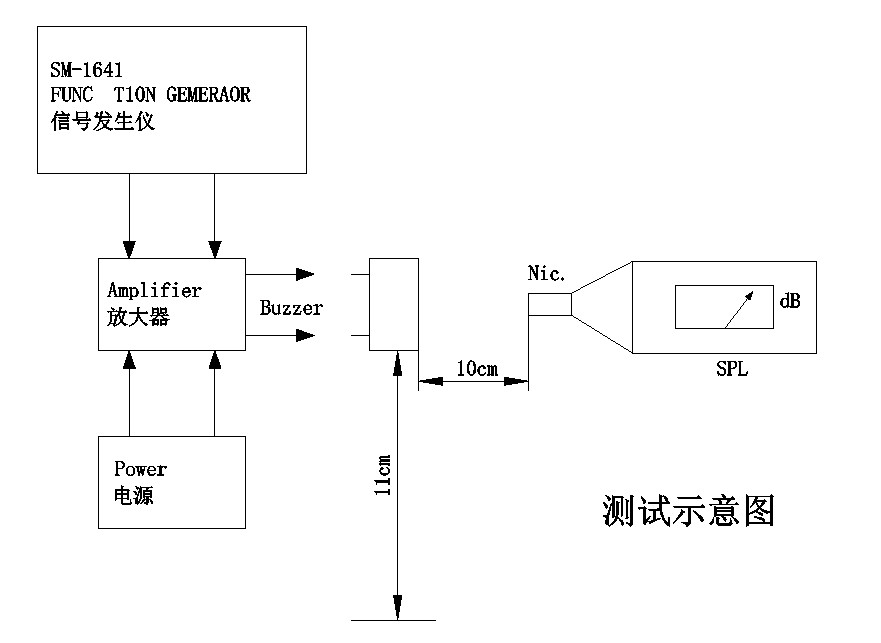

Monsterbatchtestgegevens (10 eenheden, 3,6 V standaardaandrijving, 10 cm) bevestigen: geluidsdruk 87,3--89,5 dB, stroom 71,0--72,7 mA, frequentie 2705--2735 Hz, impedantie 16,0--16,7 Ω --- alles binnen de specificatietoleranties.
1. Waarom gebruikt de MLT-7525-16R 16 Ω in plaats van de 12 Ω die gebruikelijk is bij kleinere SMD-zoemers?
De spoel van 16 Ω is geoptimaliseerd voor de nominale spanning van 3,6 V en het werkbereik van 2,5–4,5 V. Bij deze spanningen zou een spoel van 12 Ω overmatige stroom trekken (tot 300 mA bij 3,6 V), waardoor de standaard drivercapaciteiten worden overschreden en ongewenste warmte wordt gegenereerd. De impedantie van 16 Ω handhaaft een stroomsterkte van ≤ 100 mA, terwijl voldoende spoelwindingen mogelijk zijn om het grotere diafragma op 2,7 kHz aan te sturen. Dit vertegenwoordigt een optimalisatie op systeemniveau in plaats van een eenvoudige weerstandskeuze.
2. Kan de MLT-7525-16R rechtstreeks worden aangestuurd vanaf een 3,3 V microcontroller GPIO?

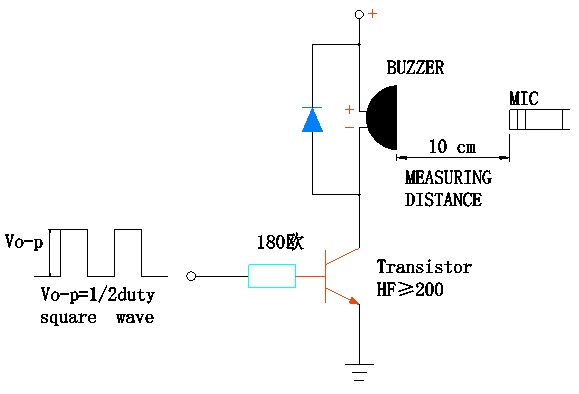

Niet aanbevolen. Bij 3,3 V zou een spoel van 16 Ω ongeveer 206 mA verbruiken - ruim boven de typische limiet van 20-25 mA van standaard MCU-pinnen en met het risico van permanente schade. Er is een eenvoudige NPN-transistor of MOSFET-drivertrap vereist. Voor 5 V-systemen zorgt een basisweerstand van 180 Ω met een transistor voor algemeen gebruik (HF ≥ 200) voor voldoende aandrijving, vergelijkbaar met het standaard testcircuit dat wordt gebruikt voor karakterisering.
3. Hoe verhoudt de frequentie van 2,7 kHz zich in praktische toepassingen tot de zoemers van 4 kHz?
De resonantiefrequentie van 2,7 kHz biedt superieure penetratie in luidruchtige omgevingen en verminderde gerichte straling vergeleken met 4 kHz. De gevoeligheid van het menselijk gehoor is vergelijkbaar tussen deze frequenties (beide vallen binnen de meest gevoelige band van 2–5 kHz). De belangrijkste afweging is de fysieke grootte: het bereiken van een resonantie van 2,7 kHz in een compact pakket vereist een groter diafragma, waar de behuizing van 7,5 mm ruimte voor biedt. Voor toepassingen waarbij 4 kHz-zoemers onhoorbaar zijn vanwege omgevingsgeluid, biedt de MLT-7525-16R een direct upgradepad.
4. Wat is de betekenis van de opslagtemperatuur van -40 °C?
Het uitgebreide opslagbereik tot -40 °C ondersteunt logistiek in de koelketen, apparatuur op grote hoogte en machines die in de winter worden opgeslagen, waarbij de standaardlimieten van -30 °C kunnen worden overschreden tijdens transport of inactieve perioden. De bedrijfslimiet blijft -30 °C, wat betekent dat het apparaat niet actief onder deze temperatuur mag worden gebruikt, maar opslagexcursies tot -40 °C zonder degradatie kan overleven. Dit onderscheid is van cruciaal belang voor toepassingen in de ruimtevaart, het noordpoolgebied en cryogene toepassingen.
5. Is de MLT-7525-16R geschikt als drop-in vervanging voor magnetische zoemers met doorlopende gaten in bestaande ontwerpen?
Ja, met herziening van de PCB-lay-out. De 7,5 mm SMD-voetafdruk neemt een vergelijkbaar bordoppervlak in beslag als veel 9 mm en 12 mm doorlopende zoemers, terwijl er geen noodzaak is voor geboorde gaten en handmatig inbrengen. De geluidsdrukgarantie van ≥ 85 dB biedt ontwerpmarge voor industriële alarmtoepassingen. De belangrijkste ontwerpoverweging is het aandrijfcircuit: through-hole zoemers werken vaak op 12 V met interne oscillatoren, terwijl de MLT-7525-16R externe 2,7 kHz excitatie nodig heeft bij 3,6 V. Een eenvoudige oscillator of MCU PWM-uitgang vervangt de zelf-oscillerende aandrijving die voorheen door de actieve zoemer werd geleverd.
Neem contact op met MEIDI voor concurrerende offertes, technische monsters en OEM/ODM-aanpassingen. Ons applicatieteam kan u helpen met het ontwerp van drivercircuits voor 5 V- en Li-ion-systemen, modellering van akoestische behuizingen en optimalisatie van het reflow-profiel voor uw productielijn.
