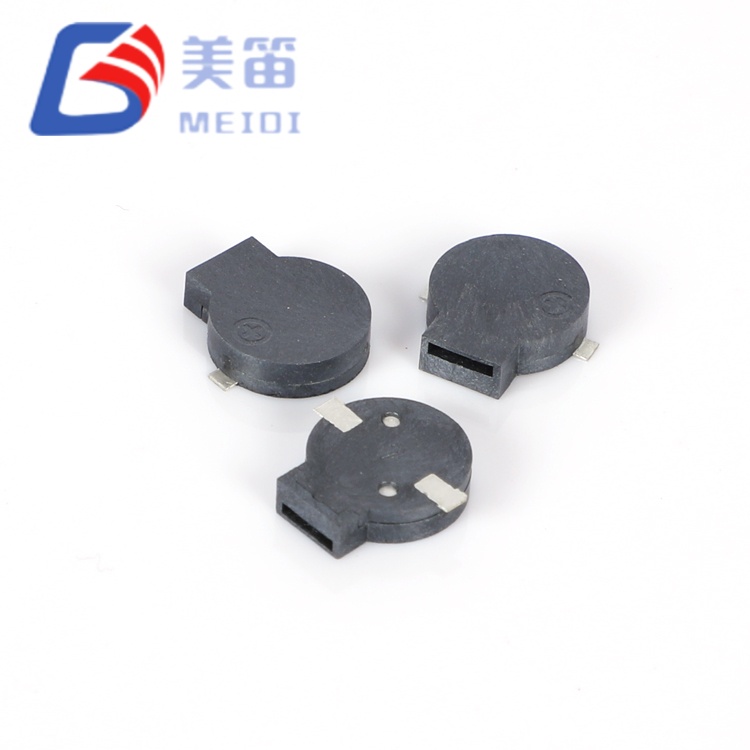

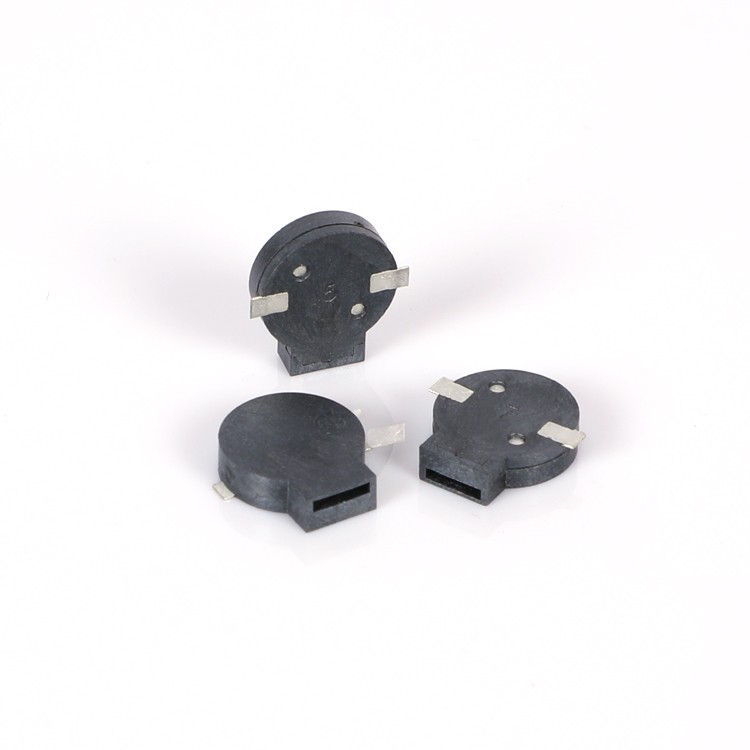

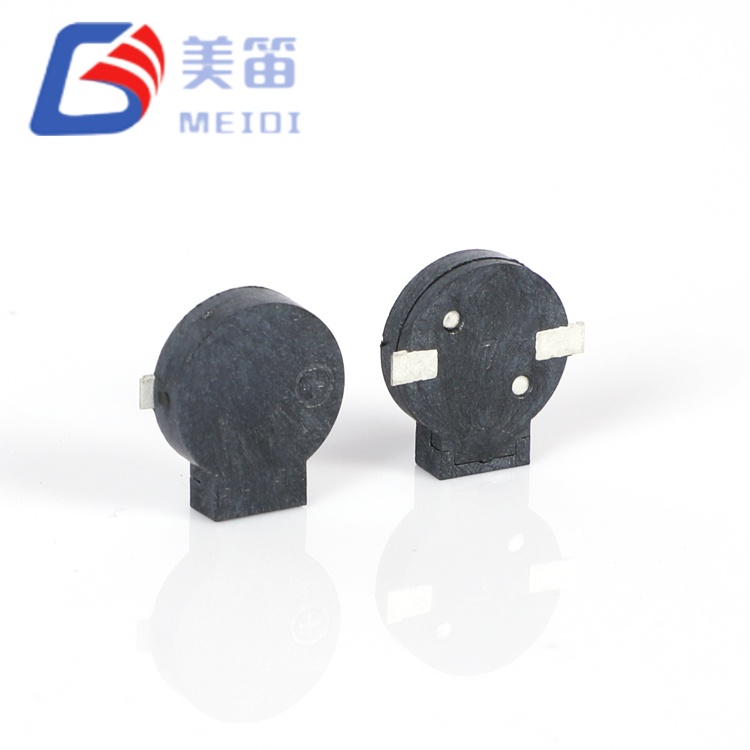

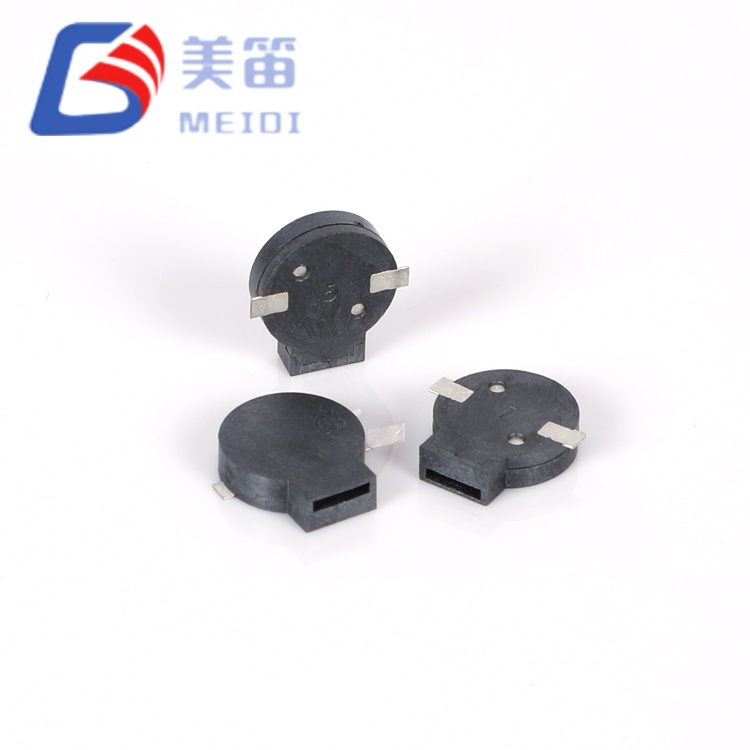

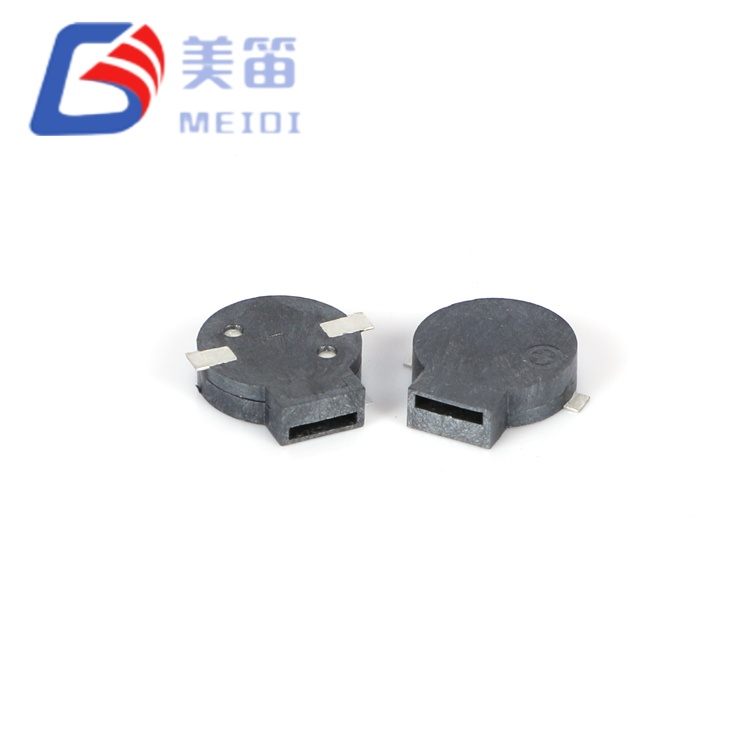

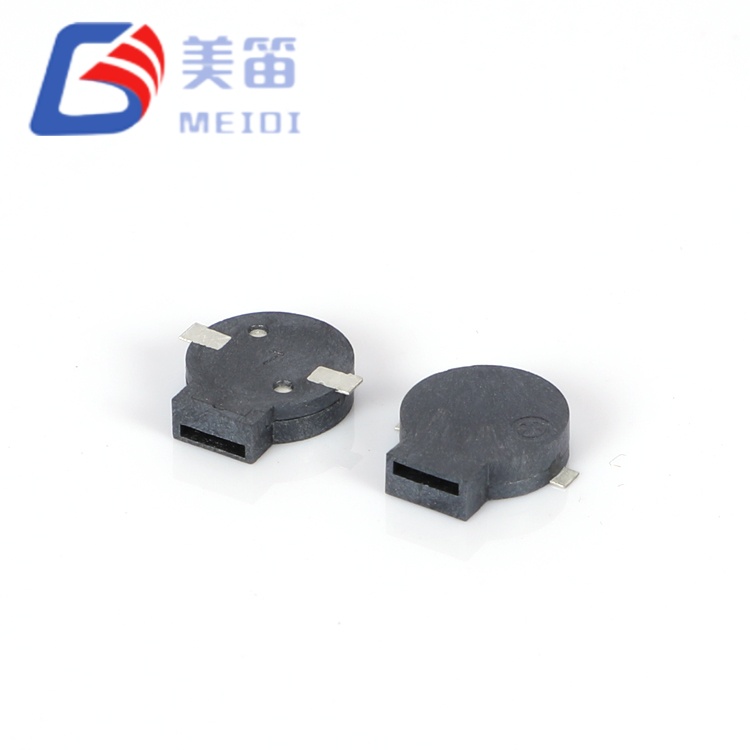

De 9*2,5 mm SMD magnetische passieve zoemer bestaat uit twee elektromagnetische passieve zoemers die een ronde voetafdruk van 9,0 mm delen met een ultralaag profiel van 2,5 mm, onderscheiden door spoelimpedantie: de 16Ω-variant (MLT-9025-16R) voor 2,5-4,5V-systemen, en de 32Ω-variant (MLT-9025-32R) voor 4,5-6,5V-bussen. Met dit uniforme mechanische platform kunnen ingenieurs beide schijfarchitecturen evalueren zonder wijzigingen in de PCB-lay-out, terwijl de slanke hoogte van 2,5 mm tegemoetkomt aan ernstige z-asbeperkingen in ultraslanke behuizingen en gestapelde PCB-assemblages.
De 9*2,5 mm SMD magnetische passieve zoemer is vervaardigd in de ISO-9001-gecertificeerde fabriek van MEIDI in de provincie Jiangsu en beschikt over een cirkelvormig diafragma dat het membraanoppervlak maximaliseert binnen de voetafdruk met een diameter van 9 mm. Monsterbatchverificatie bevestigt SPL-waarden variërend van 91,8 dB tot 98,5 dB, wat aanzienlijk hoger is dan de minimale specificatie van 85 dB. De zwarte LCP-behuizing ondersteunt loodvrije reflow bij 255 °C en werkt van -30 °C tot +70 °C, met opslagcapaciteit van -40 °C tot +85 °C voor koelketenlogistiek en wintertransporttoepassingen.
| Parameter | MLT‑9025‑16R | MLT‑9025‑32R |
| Producttype | Elektromagnetische SMD passieve zoemer | Elektromagnetische SMD passieve zoemer |
| Nominale spanning | 3,6 V (o-p) | 5,0 V (o-p) |
| Bedrijfsspanning | 2,5 – 4,5 V (o‑p) | 4,5 – 6,5 V (o‑p) |
| Geluidsuitvoer op 10 cm | ≥ 85 dB | ≥ 85 dB |
| Bedrijfsstroom | ≤ 100 mA | ≤ 80mA |
| Resonante frequentie | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Spoel weerstand | 16 ± 3Ω | 32 ± 3Ω |
| Bedrijfstemperatuur | -30 °C ~ +70 °C | -30 °C ~ +70 °C |
| Opslagtemperatuur | -40 °C ~ +85 °C | -40 °C ~ +85 °C |
| Afmetingen (diameter × H) | 9,0 × 2,5 mm | 9,0 × 2,5 mm |
| Gewicht | 0,8 gr | 0,8 gr |
| Behuizingsmateriaal | Zwart LCP | Zwart LCP |
| Soldeermethode (aanbevolen) | Reflow: 255 ± 5 °C, 3 s; Voorverwarmen 180 °C, 40–70 s | Reflow: 255 ± 5 °C, 3 s; Voorverwarmen 180 °C, 40–70 s |
De 9*2,5 mm SMD magnetische passieve zoemer introduceert een ronde vormfactor van 9,0 mm die zich onderscheidt van de MLT-8540- en MLT-7525-series met vierkante voetafdruk. De cirkelvormige geometrie maximaliseert het membraanoppervlak voor een bepaalde voetafdruk – een cirkel van 9,0 mm omsluit 63,6 mm² en biedt 30% meer membraanoppervlak dan vierkante 8,5 mm alternatieven met een gelijkwaardige hoogte. Dit grotere membraanoppervlak draagt bij aan de hoge SPL-metingen die tijdens productietests zijn waargenomen.
Het profiel van 2,5 mm – 1,5 mm dunner dan de MLT‑8540-serie – lost ernstige z-asbeperkingen op in ultraslanke behuizingen, gestapelde PCB-assemblages en montagelocaties in batterijcompartimenten. De massa van 0,8 g – 60% zwaarder dan varianten van 5 mm – draagt bij aan trillingsdemping en mechanische stabiliteit onder schokomstandigheden, een belangrijke overweging voor toepassingen in voertuigen en draagbare apparatuur.
De architectuur met dubbele impedantie biedt dezelfde prototypingflexibiliteit en platformschaalbaarheid als de MLT-8540-serie, maar dan in een pakket met een lager profiel. De 16Ω-variant maakt directe evaluatie mogelijk op 3,3V-logica- en Li-ion-platforms zonder overhead van spanningsregeling; de 32Ω-variant kan probleemloos worden geïntegreerd in 5V-autoaccessoirebussen, industriële PLC I/O-modules en PoE-aangedreven eindpunten waar een hogere railspanning de stroomgeïnduceerde EMI en bedradingsverliezen vermindert.
Maximale verhouding tussen membraan en hoogte – De ronde behuizing van 9,0 mm levert het grootste vibrerende membraanoppervlak in de hoogteklasse van 2,5 mm, waardoor de akoestische output per eenheid z-asspeling wordt geoptimaliseerd
Uniform platform met dubbele impedantie – 16Ω en 32Ω opties vanuit identieke mechanische envelop van 9,0 x 2,5 mm, waardoor herontwerp van de PCB-indeling wordt geëlimineerd bij het evalueren van aandrijfspanningsarchitecturen
Laagfrequente ruispenetratie – 2700 Hz resonantiecentrum richt zich op de 2-3 kHz-band waar de spectrale dichtheid van industrieel omgevingsgeluid wordt geminimaliseerd, waardoor de waarneembaarheid van waarschuwingen in machineomgevingen wordt verbeterd
Spanningsgeoptimaliseerde stroomefficiëntie – 16 Ω verbruikt ≤100 mA bij 3,6 V voor draagbare apparaten op batterijen; 32Ω verbruikt ≤80mA bij 5V voor minder thermische belasting in gesloten automodules
Langdurige opslag bij koud weer – opslagcapaciteit van -40°C ondersteunt arctische logistiek, apparatuur op grote hoogte en in de winter opgeslagen machines zonder kwaliteitsverlies
Reflow-compatibele LCP-behuizing – zwart vloeibaar kristalpolymeer is bestand tegen loodvrije reflow-pieken van 255 ± 5 °C met maximaal 3 passages, waardoor de dimensionele stabiliteit over het volledige thermische bereik behouden blijft
Beheer van bedrijfsvoertuigen – waarschuwingstonen voor chauffeurs en ladingstatustonen in bestelwagens, koelwagens en langeafstandstrailers die werken op 12V/24V-systemen met 5V-gereguleerde subcircuits
Slimme meters en eindpunten voor nutsvoorzieningen – sabotagedetectie, communicatiestatus en waarschuwingen bij lage batterijspanning in gasmeters, elektriciteitsmonitors en waterstroomsensoren in buitenkasten
Industriële handheld-diagnostiek – hoorbare feedback over goed/niet slagen in trillingsanalysatoren, warmtebeeldcamera's en draagbare oscilloscopen die worden gebruikt bij veldonderhoud bij variabele geluidsniveaus
Agrarische automatiseringscontrollers – alarmen voor irrigatiedrempels, waarschuwingen voor het kasklimaat en meldingen over veevoedersystemen in op zonne-energie werkende externe installaties
Voertuigen voor medisch transport en hulpdiensten – tonen die gereed zijn voor apparatuur in ambulances, mobiele klinieken en patiëntenvervoer waar de architectuur van 5V-voertuigbussen domineert
Invertersystemen voor hernieuwbare energie – netstoring, aardingsfout en onderhoudswaarschuwingen in fotovoltaïsche stringomvormers en kleine windturbinecontrollers

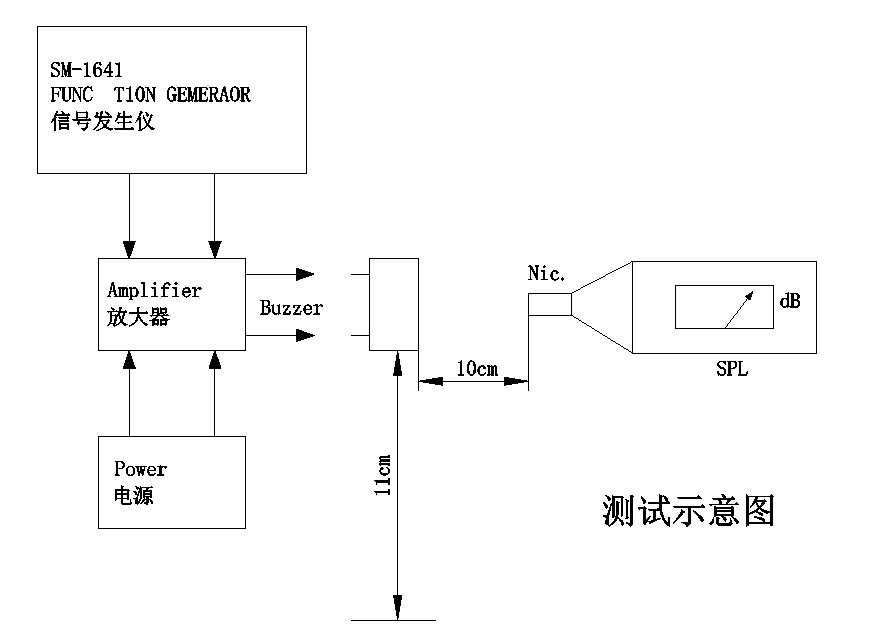

Productietests (n=10 per variant) onder standaardomstandigheden – blokgolf bij nominale spanning, resonantiefrequentie, 50% inschakelduur, 10 cm vrije veldmeting – bevestigen de volgende verdelingen:
| Variant | SPL-bereik (dB) | Stroombereik (mA) | Frequentie (Hz) | Impedantie (Ω) |
| MLT‑9025‑16R | 91,8–95,0 | 66,5-71,6 | 2700 (alle monsters) | 15,4–17,1 |
| MLT‑9025‑32R | 93,9–98,5 | 62,2-65,7 | 2700 (alle monsters) | 28,1–32,1 |
Alle monsters in beide varianten gemeten op exact 2700 Hz, wat wijst op uitzonderlijke productiecontrole over membraanspanning en magnetische spleetparameters. De 16Ω-variant demonstreert een SPL van 91,8–95,0dB, terwijl de 32Ω-variant een SPL van 93,9–98,5dB haalt – beide bieden een aanzienlijke marge boven het minimum van 85dB. De SPL-headroom varieert van 6,8 dB tot 13,5 dB, waardoor demping op systeemniveau door behuizingen, roosters en veroudering van componenten mogelijk is.
MEIDI produceert beide MLT-9025-varianten op speciale SMD-assemblagelijnen met geautomatiseerde spoelwikkeling, solderen en akoestische kalibratie. Onze vestiging in Jiangsu beschikt over de ISO 9001:2015-certificering, waarbij in elke productiefase statistische procescontrole wordt toegepast.
Elke productiebatch ondergaat uniforme kwalificatietests:
Elektrische karakterisering – 100% verificatie van spoelweerstand, bedrijfsstroom en resonantiefrequentie
Akoestische validatie – statistische bemonstering bevestigt SPL ≥85dB; de gemeten resultaten overschrijden consistent 91dB
Klimaatbestendigheid – 48 uur opslag bij hoge temperatuur bij +80 °C, 48 uur opslag bij lage temperatuur bij -30 °C en thermische schok van 5 cycli (-30 °C ↔ +80 °C, verblijftijd van 30 minuten per uiterste temperatuur)
Mechanische belasting – sinusoïdale trillingen (10–55 Hz, 1,0 mm amplitude, XYZ-assen, 0,5 uur totaal) en een vrije val van 75 cm op hardhout van 10 mm (3 schokken)
Vochtbestendigheid – 48 uur bij 50°C / 95% RH met herstel na 2 uur en elektrische karakterisering
Hittebestendigheid van soldeer – 250 °C gedurende 10 seconden met een afstand van 2,0 mm tussen lichaam en soldeer, plus naleving van het reflow-profiel
RoHS- en REACH-conformiteitsdocumentatie is beschikbaar. Lotidentificatiecodes bieden volledige traceerbaarheid tot aan de productiedatum, testresultaten en grondstofcertificaten.
Vraag 1: Hoe verhoudt de ronde 9,0 mm MLT‑9025 zich tot vierkante 8,5 mm alternatieven zoals de MLT‑8540?
De cirkelvormige geometrie van de MLT-9025 maximaliseert het diafragmaoppervlak voor een bepaalde voetafdruk: een cirkel van 9,0 mm omsluit 63,6 mm² versus 72,3 mm² voor een vierkant van 8,5 mm. Door de hoogte van 2,5 mm (versus 4,0 mm voor de MLT‑8540) is de MLT‑9025 echter de voorkeurskeuze wanneer de z‑asspeling ernstig beperkt is. De akoestische output is vergelijkbaar (beide ≥85dB), maar het lagere profiel van de MLT-9025 levert wat efficiëntie van de laagfrequente resonantie op. Selecteer de MLT‑9025 voor slanke behuizingen; selecteer de MLT‑8540 voor maximale akoestische hoofdruimte waar verticale ruimte beschikbaar is.
Vraag 2: Welk aandrijfcircuit wordt aanbevolen voor elke variant?

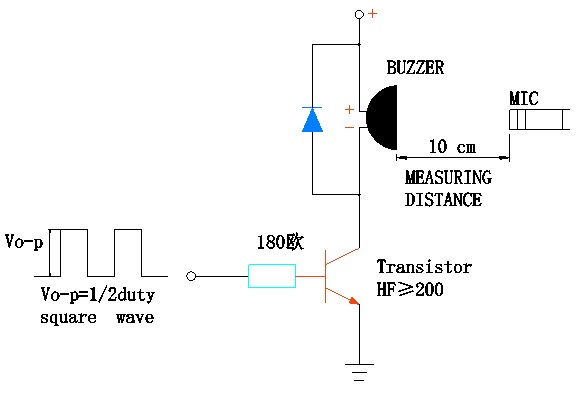

De 16Ω-variant bij 3,6V trekt ≤100mA en kan rechtstreeks worden aangestuurd vanaf geschikte MCU GPIO-pinnen (controleer de pinstroomwaarde) of via een eenvoudige NPN-transistorschakelaar met een basisweerstand van 180Ω. De 32Ω-variant bij 5V verbruikt ≤80mA, maar vereist een driverfase wanneer deze wordt aangestuurd vanuit 3,3V-logica; van 5V-logica, een basisweerstand van 330 Ω met een transistor voor algemeen gebruik (hFE≥ 200) zorgt voor voldoende aandrijving. Voor beide varianten is een terugslagdiode (1N4148 of vergelijkbaar) over de spoel verplicht om het aandrijfelement te beschermen tegen inductieve terugslag tijdens schakelovergangen.
Vraag 3: Is de hoogte van 2,5 mm voldoende voor een betrouwbare akoestische output?
Ja. Terwijl grotere holtes (3,0–4,0 mm) een verbeterde Helmholtz-resonantie-efficiëntie bieden, bereikt het 2,5 mm-profiel van de MLT-9025 ≥85 dB dankzij geoptimaliseerde diafragmaspanning en magnetische spleetgeometrie. Proefmetingen bevestigen een SPL boven 91 dB, wat aantoont dat het slanke profiel de akoestische prestaties niet in gevaar brengt. Het compromis is de frequentiebandbreedte: de hoogte van 2,5 mm behoudt een sterke resonantie van 2700 Hz, maar biedt minder off-resonantierespons dan grotere alternatieven. Voor alarmtoepassingen met pure toon is dit geen beperking.
Vraag 4: Kunnen beide varianten de temperatuurschommelingen onder de motorkap van auto’s overleven?
Het bedrijfsbereik is -30°C tot +70°C, wat de meeste interieur- en cabinetoepassingen in auto's bestrijkt. Omgevingen onder de motorkap van meer dan +70°C vereisen thermisch beheer of alternatieve zoemerfamilies voor hoge temperaturen. De opslagcapaciteit van -40°C ondersteunt koudestartlogistiek en wintertransport zonder degradatie, maar een duurzame werking onder -30°C is niet gegarandeerd. Neem voor toepassingen in de motorruimte contact op met MEIDI voor aanbevelingen voor varianten bij hoge temperaturen.
Vraag 5: Zijn aangepaste resonantiefrequenties of impedantiewaarden beschikbaar voor OEM-programma's?

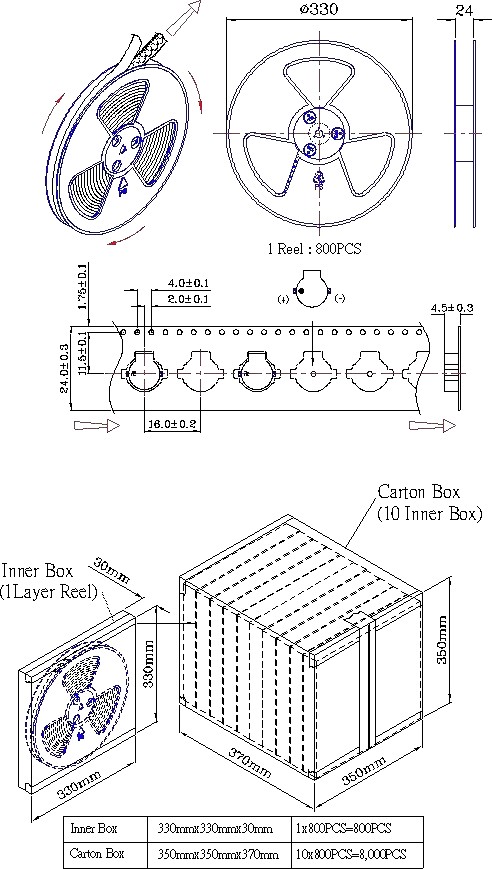

Ja. MEIDI ondersteunt OEM/ODM-aanpassingen, inclusief tussenliggende impedantiewaarden (20–24Ω voor split-voltage-architecturen), gemodificeerde resonantiefrequenties (2,0–3,5 kHz bereik), alternatieve behuizingskleuren voor visuele identificatie en op maat gemaakte tape-and-reel-verpakkingen. Er gelden minimale bestelhoeveelheden en levertijden. Neem contact op met ons verkoopteam om specifieke vereisten te bespreken en vraag een offerte aan voor aangepaste configuraties.
Vraag 6: Wat is de aanbevolen PCB-voetafdruk voor het ronde 9,0 mm-pakket?
Een cirkelvormig kussenpatroon dat past bij de behuizingsdiameter van 9,0 mm met een speling van 0,25 mm per zijde wordt aanbevolen. De SMD-klemmen bevinden zich aan de onderkant van de ronde behuizing; de PCB-voetafdruk moet twee rechthoekige pads onder het onderdeel bevatten, gepositioneerd volgens de aansluitafstand gespecificeerd in het gegevensblad. MEIDI levert op verzoek IPC-compatibele voetafdrukaanbevelingen en 3D STEP-bestanden.
Neem voor volledige technische documentatie, aanbevelingen voor de PCB-voetafdruk, referentiedrivercircuits voor beide impedantievarianten of volumeprijzen contact op met MEIDI Engineering Support. Er zijn technische monsters van zowel 16Ω- als 32Ω-varianten beschikbaar voor gekwalificeerde ontwikkelingsprojecten.
Ons applicatie-engineeringteam reageert doorgaans binnen één werkdag met richtlijnen voor reflowprofielen, opmerkingen over de integratie van akoestische behuizingen en ontwerpondersteuning die is afgestemd op uw specifieke spannings- en stroomvereisten.
