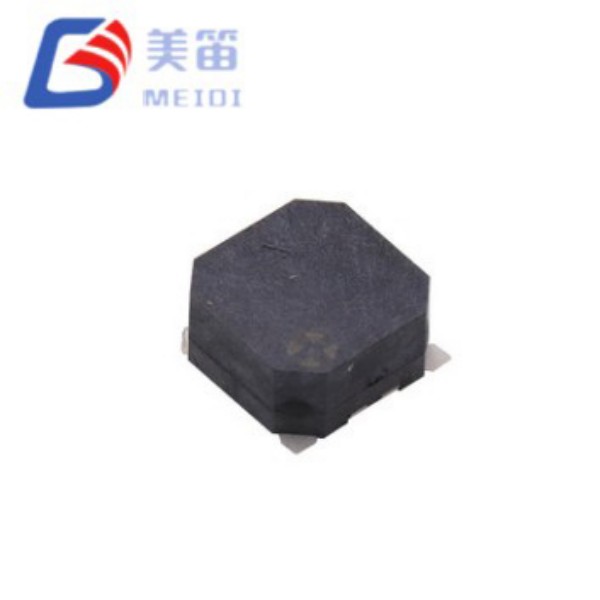

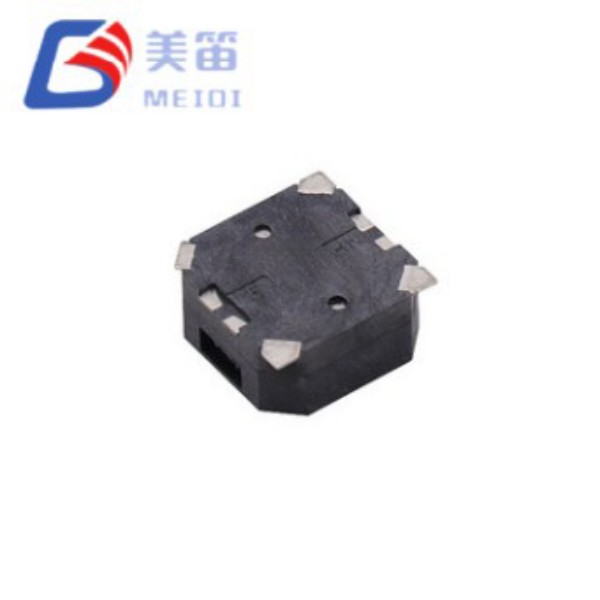

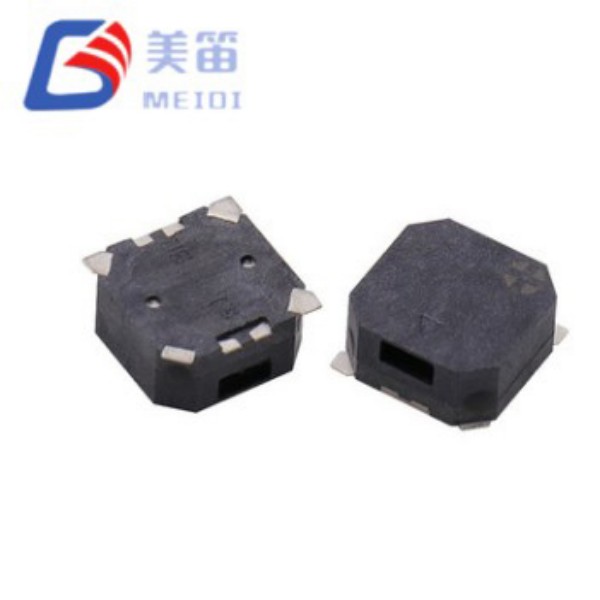

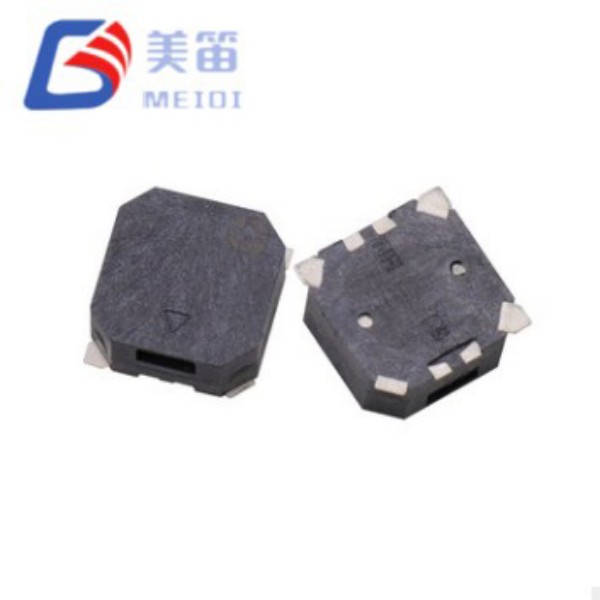

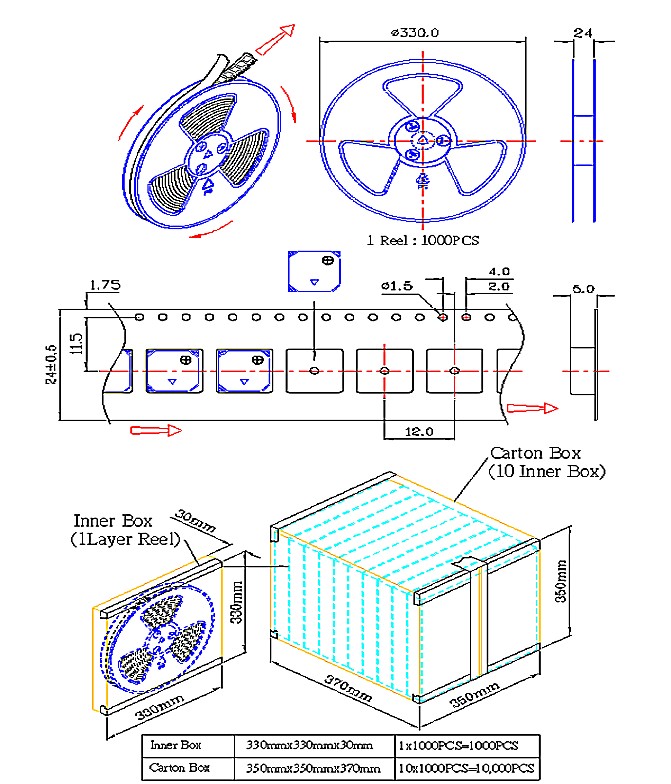

8,5 * 8,5 * 4 mm SMD magnetische passieve zoemer

De MLT-8540-serie bestaat uit twee elektromagnetische passieve zoemers die een identieke SMD-voetafdruk van 8,5×8,5×4,0 mm delen, onderscheiden door spoelimpedantie en spanningswaarde: de 16Ω-variant (MLT-8540-16R) voor 2,5-4,5V-systemen, en de 32Ω-variant (MLT-8540-32R) voor 4,5-6,5V-bussen. Met dit uniforme mechanische platform kunnen ingenieurs beide aandrijfarchitecturen evalueren zonder wijzigingen in de PCB-lay-out, waardoor prototyping en platformschaling over productfamilies met verschillende voedingsspanningen worden vereenvoudigd.

Beide varianten zijn vervaardigd in MEIDI’s ISO-9001-gecertificeerde fabriek in Jiangsu en hebben een interne holtehoogte van 4,0 mm – de hoogste in de footprintklasse van 8,5 mm – waardoor de Helmholtz-resonantie bij 2700 Hz wordt geoptimaliseerd voor verbeterde laagfrequente penetratie. Monsterbatchverificatie bevestigt SPL-waarden variërend van 91,2 dB tot 99,3 dB, wat aanzienlijk hoger is dan het minimum van 85 dB. De zwarte LCP-behuizing ondersteunt loodvrije reflow bij 255 °C en werkt van -30 °C tot +70 °C, met opslagcapaciteit van -40 °C tot +85 °C.

Architectuur met dubbele impedantie – praktische voordelen

De 8,5*8,5*4 mm SMD magnetische passieve zoemer introduceert een inkoopefficiënte strategie die zelden beschikbaar is in SMD-zoemerportfolio's. In plaats van ingenieurs te dwingen één enkele impedantie te selecteren en welk spanningsbereik dan ook te accepteren, biedt deze serie twee gevalideerde elektrische configuraties vanuit één mechanische basis. Deze aanpak levert drie praktische voordelen op:

Flexibiliteit bij het prototypen – tijdens de vroege ontwikkeling kunnen teams zowel 16Ω- als 32Ω-varianten op identieke PCB-lay-outs evalueren zonder de padgeometrie, keepout-zones of akoestische modellen van de behuizing te herzien. De hoogte van 4,0 mm en de voetafdruk van 8,5 mm blijven constant; alleen het aandrijfcircuit en het stuklijstregelitem veranderen.

Schaalbaarheid van het platform – een productfamilie die draagbare apparaten met 3,3 V USB-voeding en 5 V in voertuigen geïnstalleerde modules omvat, kan één mechanisch model met zoemer delen, waardoor het beheer van de toeleveringsketen wordt vereenvoudigd, de wildgroei van SKU’s wordt verminderd en de inspanningen op het gebied van betrouwbaarheidskwalificatie worden geconsolideerd.

Spanningsgeoptimaliseerde efficiëntie – de 16Ω-variant verbruikt ≤100 mA bij 3,6 V, geschikt voor ontwerpen met beperkte batterij; de 32Ω-variant verbruikt ≤80mA bij 5V, waardoor I²R-verliezen bij lange kabeltrajecten worden verminderd en de thermische belasting op drivertransistoren in afgedichte behuizingen wordt geminimaliseerd. Beide bereiken een vergelijkbare akoestische output dankzij identieke membraan- en holtegeometrie – het impedantieverschil is een optimalisatie op systeemniveau, geen akoestisch compromis.

Belangrijkste kenmerken

Unified platform met dubbele impedantie – 16Ω en 32Ω opties uit identieke 8,5×8,5×4,0mm behuizing, waardoor mechanisch herontwerp wordt geëlimineerd bij het evalueren van aandrijfspanningsarchitecturen

Maximale SMT-holtehoogte – 4,0 mm intern volume optimaliseert de Helmholtz-resonantie-efficiëntie bij 2,7 kHz, waardoor een hogere SPL wordt geleverd dan 3,0 mm-alternatieven met een gelijke voetafdruk

Gemeten output 91,2–99,3 dB – empirische prestaties overtreffen aanzienlijk de ≥85 dB-specificatie, wat aanzienlijke akoestische speelruimte biedt voor luidruchtige omgevingen

Spanningsgeoptimaliseerde impedantiekoppeling – 16 Ω voor 3,6 V Li-ion/logische systemen met ≤100 mA stroomverbruik; 32Ω voor 5V industriële/autobussen met ≤80mA stroomverbruik

Uitgebreid bedrijfsbereik van -30°C tot +70°C – presteert beter dan de standaard consumentenlimieten en ondersteunt koude start en buitengebruik in de zon

Zwarte LCP-behuizing met reflow-compatibiliteit – is bestand tegen loodvrije reflow-pieken van 255±5°C en handhaaft dimensionale stabiliteit over het volledige thermische omhulsel

Toepassingsscenario's

De grotere hoogte van de holte en de laagfrequente resonantie maken de MLT-8540-serie bijzonder effectief in omgevingen waar omgevingsgeluid waarschuwingen met een hogere frequentie maskeert. Typische installaties zijn onder meer:

Industriële automatiseringspanelen – foutaankondiging en procesvoltooiingstonen op fabrieksvloeren met voortdurend machinegeluid

Beveiliging van commerciële gebouwen – inbraakwaarschuwingen en toegangscontrolefeedback in lobby's, gangen en parkeerstructuren

Waarschuwingssystemen voor het interieur van voertuigen – veiligheidsgordelwaarschuwingen, deurstatusgeluiden en waarschuwingen voor de bestuurder in 12V/24V elektrische architecturen

Telecommunicatieapparatuur voor buiten – statustonen en foutindicatoren in aan weersinvloeden blootgestelde kasten en op palen gemonteerde behuizingen

Maritieme navigatieconsoles – hoorbare waarschuwingen in brugapparatuur en binnenpanelen met beperkte ventilatie en hoge luchtvochtigheid

Gekoelde opslagbewaking – waarschuwingen voor temperatuurdrempels in koelketenlogistiek en magazijnomgevingen

Validatie van productie en betrouwbaarheid

MEIDI produceert beide MLT-8540-varianten op speciale SMD-assemblagelijnen met automatische spoelwikkeling, solderen en akoestische kalibratie. Onze vestiging in Jiangsu beschikt over de ISO 9001:2015-certificering, waarbij in elke productiefase statistische procescontrole wordt toegepast.

Elke productiebatch ondergaat uniforme kwalificatietests:

Elektrische karakterisering – 100% verificatie van spoelweerstand, bedrijfsstroom en resonantiefrequentie

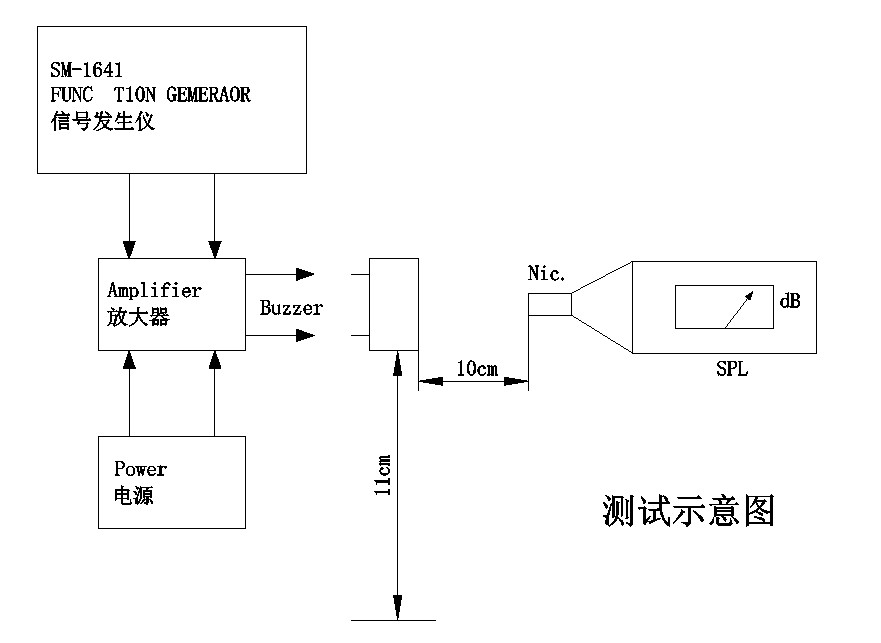

Akoestische validatie – statistische bemonstering bevestigt SPL ≥85dB; de gemeten resultaten overschrijden consistent 91dB

Milieubestendigheid – 48 uur opslag bij hoge temperatuur bij +80 °C, 48 uur opslag bij lage temperatuur bij -30 °C en thermische schok van 5 cycli (-30 °C ↔ +80 °C)

Mechanische belasting – sinusoïdale trillingen (10–55 Hz, 1,0 mm amplitude, XYZ-assen, 0,5 uur totaal) en een vrije val van 75 cm op hardhout van 10 mm (3 schokken)

Vochtbestendigheid – 48 uur bij 50°C / 95% RH met herstel na 2 uur en elektrische karakterisering

Hittebestendigheid van soldeer – 250 °C gedurende 10 seconden met een afstand van 2,0 mm tussen lichaam en soldeer, plus naleving van het reflow-profiel

RoHS- en REACH-conformiteitsdocumentatie is beschikbaar. Lotidentificatiecodes bieden volledige traceerbaarheid tot aan de productiedatum, testresultaten en grondstofcertificaten.

Integratie vraag en antwoord

Vraag 1: Hoe kies ik tussen de 16Ω- en 32Ω-varianten voor mijn systeem?

De keuze is afhankelijk van uw beschikbare voedingsspanning en huidig ​​budget. De 16Ω-variant (2,5–4,5V) is geoptimaliseerd voor 3,3V-logica, eencellige Li-ion (3,0–4,2V) en USB-gevoede ontwerpen waarbij directe MCU GPIO-aandrijving haalbaar kan zijn met voldoende pinstroomcapaciteit. De 32Ω-variant (4,5–6,5V) richt zich op 5V-autoaccessoires, industriële PLC-uitgangen en PoE-aangedreven systemen waarbij een hogere spanning de stroomvraag en bedradingsverliezen vermindert. Beide varianten delen identieke mechanische afmetingen en akoestische prestaties; de beslissing is puur elektrisch.

Vraag 2: Kunnen beide varianten worden aangestuurd door hetzelfde PWM-signaal van een microcontroller?

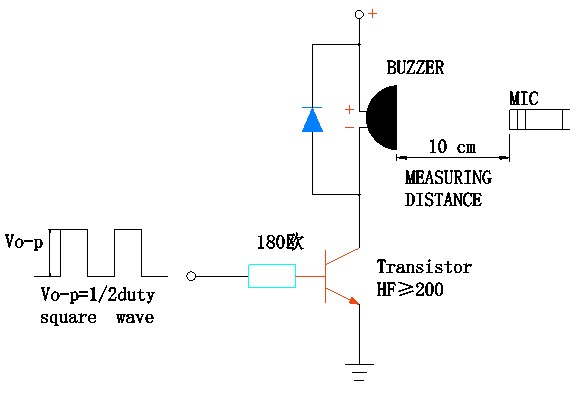

Ja, beide accepteren een blokgolf van 2700 Hz bij hun respectievelijke nominale spanningen. Het aandrijfcircuit moet echter de juiste spanning en stroom leveren. De 16Ω-variant bij 3,6 V vereist een bron die geschikt is voor ≤100 mA; de 32Ω-variant bij 5,0V vereist ≤80mA. Van een 3,3 V MCU heeft de 32Ω-variant een niveauverschuivende transistor of MOSFET nodig om de nominale 5 V te bereiken. Vanaf een 5 V MCU kunnen beide worden aangestuurd met geschikte basisweerstanden en flyback-diodes om de GPIO te beschermen.

Vraag 3: Wat is het voordeel van de spouwhoogte van 4,0 mm ten opzichte van alternatieven van 3,0 mm?

Het grotere interne volume verbetert de Helmholtz-resonantie bij 2700 Hz, waardoor de akoestische efficiëntie wordt verbeterd en wordt bijgedragen aan de hoge SPL-metingen (91-99 dB). Het hogere profiel biedt ook extra ruimte voor membraanuitslag, waardoor een grotere geluidsdruk kan worden gegenereerd vóór mechanische clipping. Hoewel de hoogte van 4,0 mm meer ruimte in de z-as vereist, maken de akoestische voordelen dit de voorkeur voor toepassingen waarbij de output van cruciaal belang is en er verticale ruimte beschikbaar is.

Vraag 4: Is de frequentie van 2700 Hz geschikt voor omgevingen met hoogfrequent omgevingsgeluid?

2700 Hz ligt onder het dominante spectrum van veel motoren, compressoren en schakelende voedingen (doorgaans 3–8 kHz). Deze lagere frequentie verbetert vaak de signaal-ruisverhouding in industriële omgevingen door de band te vermijden waar machinegeluid zich concentreert. Voor omgevingen die worden gedomineerd door laagfrequent gerommel (bijvoorbeeld dieselmotoren), kunnen hogere frequenties de voorkeur verdienen – MEIDI biedt alternatieve resonantiefrequenties voor OEM-aanpassing.

Vraag 5: Kan de MLT‑8540-serie worden gebruikt in toepassingen buitenshuis of bij hoge luchtvochtigheid?

De componenten zijn geclassificeerd voor een niet-condenserende werking van 90–95% RH volgens de vochtbestendigheidstest (48 uur bij 50°C / 95% RH). Ze zijn niet hermetisch afgesloten en mogen niet worden blootgesteld aan direct vocht of onderdompeling. Voor gebruik buitenshuis moet de zoemer worden gemonteerd in een IP-gecertificeerde behuizing met akoestische poorten die geluidsoverdracht mogelijk maken en het binnendringen van water voorkomen. MEIDI biedt conforme coating als aangepaste optie voor volumebestellingen. Neem contact op met ons technische team om de vereisten voor bescherming tegen binnendringing te bespreken.

Vraag 6: Wat is de verwachte levensduur bij continu gebruik?

De standaardkwalificatie omvat 96 uur continu gebruik bij 25 °C met een blokgolf van 50% inschakelduur. Voor onbepaalde continue toontoepassingen raadt MEIDI aan om de inschakelduur te beperken tot 50% of om intermitterende waarschuwingspatronen te implementeren (bijvoorbeeld 1 seconde aan, 3 seconden uit) om de verwarming van de spoel te verminderen en de levensduur te verlengen. Uitgebreide levensduurtestgegevens voor specifieke bedrijfsomstandigheden zijn op aanvraag beschikbaar.
