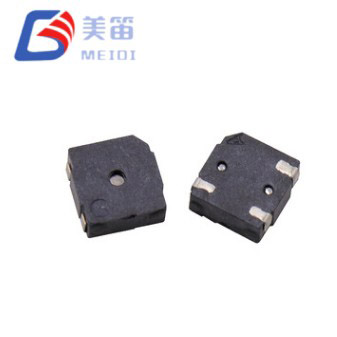

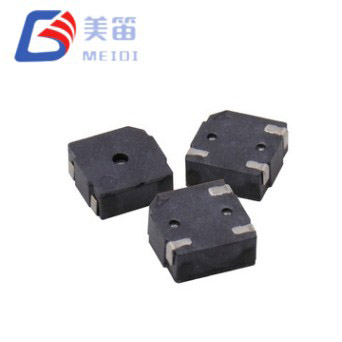

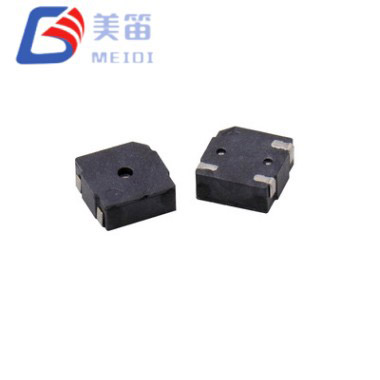

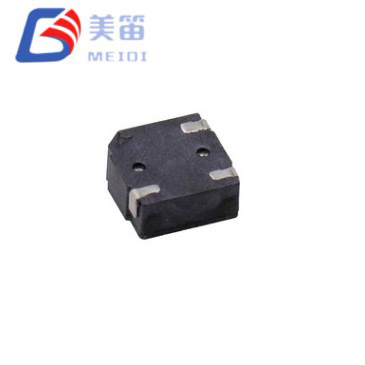

De 5*5*2 mm magnetische passieve zoemer voor opbouwmontage is een elektromagnetische passieve zoemer voor opbouwmontage die een compacte voetafdruk van 5,0×5,0 mm combineert met een akoestische poort in het midden. Deze symmetrische opening helpt het geluid gelijkmatiger rond het component uit te stralen, waardoor de waargenomen luidheid minder afhankelijk is van de oriëntatie van het eindapparaat. De elektrische kenmerken zijn identiek aan die van de MLT-5020 met offsetgat: een spoel van 12 Ω die rechtstreeks kan worden aangestuurd vanaf vele 3,3 V-microcontrollerpinnen, een nominale spanning van 3,0 V en een resonantiefrequentie van 4000 Hz. Met een hoogte van 2,0 mm en een massa van 0,1 g is het onderdeel compatibel met standaard pick-and-place-apparatuur en reflow-solderen.
De keuze tussen middengat- en offsetgatconfiguraties is in de eerste plaats een akoestische keuze. Wanneer de zoemer achter een rooster wordt gemonteerd dat is uitgelijnd met het midden van het onderdeel, of wanneer het apparaat in meerdere richtingen kan worden gebruikt, kan het symmetrische emissiepatroon van de MLT-5020H een consistenter alarm geven. MEIDI produceert beide varianten op dezelfde geautomatiseerde productielijnen, met identieke betrouwbaarheidstesten en traceerbaarheid, zodat de beslissing puur gebaseerd kan worden op de geluidsveldvereisten van de toepassing.
Als passieve elektromagnetische transducer heeft de 5*5*2mm magnetische passieve zoemer voor opbouwmontage een extern AC-signaal nodig om geluid te genereren. Een blokgolf van 4000 Hz met een inschakelduur van 50% bij de nominale spanning zal de gespecificeerde output produceren. De spoelweerstand van 12Ω betekent dat veel 3,3V-microcontrollers de zoemer kunnen aansturen zonder een aparte transistor, hoewel een eenvoudige NPN-buffer een veilige optie blijft als de GPIO-stroomcapaciteit niet gegarandeerd is. Het bedieningsvenster van 2 V tot 4 V omvat eencellige lithiumbatterijen, knoopcellen en gereguleerde logica-voedingen.

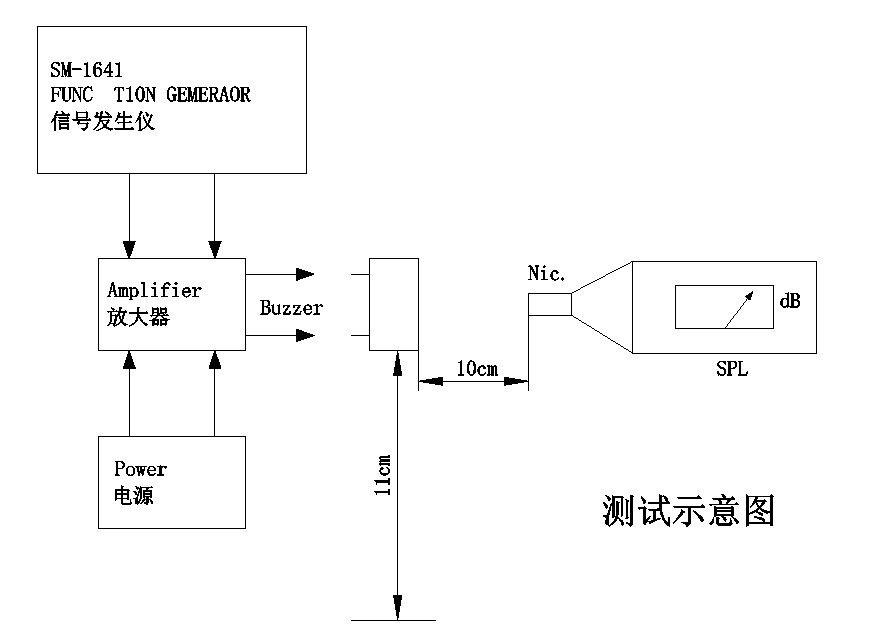

De middengatopening bevindt zich in het geometrische midden van de behuizing. Deze opstelling heeft de neiging een uniformer geluidsveld te produceren in de voorste hemisfeer vergeleken met een offsetpoort, waar het niveau merkbaar kan dalen wanneer de luisteraar zich verder van de gatas bevindt. Voor een handscanner, een draagbare monitor of een aan de muur gemonteerd paneel dat vanuit verschillende hoeken kan worden benaderd, kan dit kenmerk een nuttige differentiator zijn. De gegarandeerde minimale geluidsdruk is 80 dB op 10 cm, en productiemetingen op monsterbatches laten doorgaans waarden zien in het middenbereik van 80 dB.
De zoemer wordt geleverd op haspels van 330 mm met 2500 stuks per haspel, klaar voor snelle SMT-plaatsing. Het is bewezen dat de zwarte LCP-behuizing bestand is tegen meerdere reflow-cycli en de thermische en mechanische spanningen die worden beschreven in het onderstaande betrouwbaarheidsgedeelte.
De geluidspoort is in het midden van de behuizing geplaatst, zodat de akoestische output minder wordt beïnvloed door de montagerichting, wat handig is wanneer het uiteindelijke apparaat in verschillende posities kan worden vastgehouden of geïnstalleerd.
Dankzij een spoelweerstand van 12 Ω kan de zoemer rechtstreeks worden aangesloten op een 3,3 V GPIO-pin die tot 100 mA kan leveren, waardoor in veel ontwerpen de noodzaak van een externe driver-transistor overbodig wordt.
Het bedrijfsspanningsbereik van 2 V tot 4 V zorgt voor compatibiliteit met lithium-ioncellen, knoopcellen en standaard 3,3 V-rails zonder extra regeling.

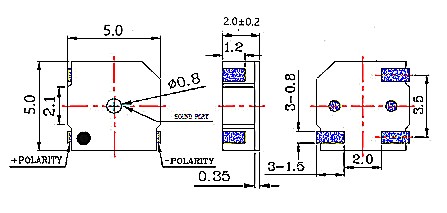

Met een vierkant van 5,0 mm en een hoogte van 2,0 mm past het pakket in hetzelfde PCB-gebied als veel andere miniatuur SMD-zoemers, terwijl het een nominale geluidsdruk levert van minimaal 80 dB.

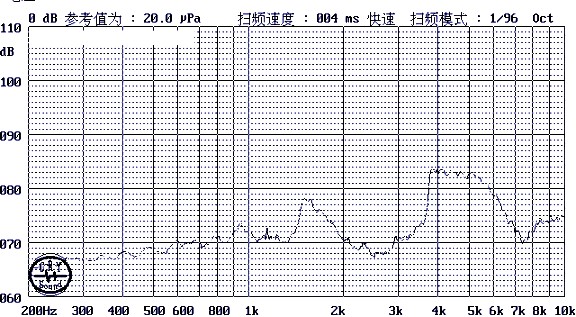

De resonantiefrequentie is gespecificeerd op 4000 Hz met een tolerantie van ±300 Hz, waardoor de toon zich in het meest gevoelige gebied van het menselijk gehoor bevindt.
De zwarte LCP-behuizing is ontworpen voor loodvrij reflow-solderen en is bestand tegen het thermische profiel van dubbelzijdige printplaatmontage.
Tape-and-reel-verpakkingen met 2500 eenheden per rol ondersteunen geautomatiseerde plaatsing en minimaliseren de omsteltijd op lijnen met een hoog volume.
| Parameter | Waarde |
| Producttype | Elektromagnetische SMD passieve zoemer |
| Nominale spanning | 3,0 V (o-p) |
| Bedrijfsspanning | 2 – 4 V (o-p) |
| Geluidsuitvoer op 10 cm | ≥ 80 dB |
| Bedrijfsstroom | ≤ 100 mA |
| Resonante frequentie | 4000 ± 300 Hz |
| Spoel weerstand | 12 ± 3Ω |
| Bedrijfstemperatuur | -20 °C ~ +70 °C |
| Opslagtemperatuur | -30 °C ~ +80 °C |
| Afmetingen (L × B × H) | 5,0 × 5,0 × 2,0 mm |
| Gewicht | 0,1 gr |
| Behuizingsmateriaal | Zwart LCP |
| Verpakking | Tape en spoel; 2500 stuks per rol van 330 mm |
| Soldeermethode (aanbevolen) | Reflow: 255 ± 5 °C, 3 s; Voorverwarmen 180 °C, 40–70 s |
De toepassingssuggesties die volgen zijn afgeleid van de elektrische en mechanische specificaties van het onderdeel. Ze zijn geen vervanging voor de validatie van eindproducten volgens de relevante normen.
Handheld industriële terminals zoals barcodescanners en RFID-lezers, waarbij het apparaat tijdens gebruik vaak wordt gedraaid en de zoemer ongeacht de oriëntatie hoorbaar moet blijven.
Medische wearables en draagbare diagnostische hulpmiddelen die een compacte waarschuwingsbron met voorspelbare geluidsdistributie nodig hebben, waaronder insulinepompen, patiëntmonitors en ambulante recorders.
Smart Home-panelen en aan de muur gemonteerde controllers waarvan het rooster aan de voorzijde op natuurlijke wijze is uitgelijnd met het emissiepatroon in het midden, waardoor een evenwichtige waarschuwing door de kamer wordt gegeven.
Elektronische cabine-elektronica in auto's, inclusief veiligheidsgordelverklikkers en deurgeluiden, waarbij de zoemer achter een kleine opening kan worden geplaatst en de symmetrische output helpt een consistent volume te behouden.
IoT-gatewayknooppunten en sensorhubs die een hoorbare statusindicator vereisen in een zeer klein formaat; het voedingsbereik van 2 V tot 4 V komt overeen met gangbare batterij- en energie-oogstende stroomarchitecturen.
Consumentenaccessoires zoals powerbanks, Bluetooth-trackers en oplaadcases, waarbij de zoemer waarschuwingen geeft als de batterij wordt ingeschakeld en de batterij bijna leeg is, in een plastic behuizing met beperkte ruimte.
De 5*5*2 mm magnetische passieve zoemer voor opbouwmontage is in wezen de MLT-5020 met een andere akoestische poortgeometrie. Elektrisch en mechanisch zijn de twee delen uitwisselbaar. Het voordeel van het ontwerp met centrale gaten is een uniformer stralingspatroon: tijdens het testen varieert het geluidsdrukniveau minder met de hoek tussen de zoemer en de meetmicrofoon. Dit kan een voordeel zijn wanneer het apparaat geen vaste luisterpositie heeft, of wanneer meerdere gebruikers de waarschuwing vanuit verschillende richtingen moeten horen.
Dankzij het vierkante oppervlak van 5,0 mm en de hoogte van 2,0 mm is de MLT‑5020H een praktische keuze voor printplaten met beperkte ruimte. De spoel van 12 Ω houdt de vereisten voor de aandrijving eenvoudig en de LCP-behuizing is gekwalificeerd via het volledige betrouwbaarheidsprogramma dat hieronder wordt beschreven. Voor projecten die de MLT‑5020 al gebruiken maar het akoestische effect van een middenpoort willen evalueren, kan de wijziging worden doorgevoerd zonder dat het bord opnieuw hoeft te worden ontworpen.
MEIDI Intelligent Technology produceert sinds 2011 elektromagnetische en piëzo-elektrische akoestische componenten. Het bedrijf exploiteert een verticaal geïntegreerde fabriek in Jiangsu, China, waar LCP-gieten, precisiespoelwikkeling, SMD-assemblage en inline akoestische tests plaatsvinden. ISO 9001-certificering en een speciaal betrouwbaarheidslaboratorium vormen het raamwerk voor consistente kwaliteit, en de traceerbaarheid op batchniveau wordt gehandhaafd voor alle zendingen.
De MLT‑5020H wordt vervaardigd op dezelfde geautomatiseerde lijnen die de automobiel- en industriële klanten van MEIDI bevoorraden. Elke productiebatch wordt onderworpen aan het betrouwbaarheidscontroleprogramma dat is voorgeschreven in de productspecificatie. Het screenen op klimaatstress omvat 48 uur bij +80°C, 48 uur bij -30°C en vijf thermische schokcycli tussen deze extremen met een verblijfsduur van 30 minuten. Het mechanische uithoudingsvermogen wordt gecontroleerd door trillingen van 10 Hz tot 55 Hz met een amplitude van 1,0 mm op alle drie de assen, en door drie vallen van 75 cm op een hardhouten oppervlak. De vochtbestendigheid wordt bevestigd door een blootstelling van 48 uur aan 50°C en een relatieve vochtigheid van 90-95%, gevolgd door een herstel van 2 uur. De soldeerintegriteit wordt geverifieerd door middel van een soldeerhittetest bij 250°C en volledige validatie van het reflow-profiel.
Productiemonstermetingen voor de MLT‑5020H tonen doorgaans een geluidsdruk tussen 84,5 dB en 87,5 dB, met stroomwaarden tussen 85,4 mA en 88,1 mA. Deze cijfers zijn representatief voor de standaardproductie en zijn gedocumenteerd in de batchtestrapporten die beschikbaar zijn voor klanten. De gegarandeerde limieten blijven minimaal 80 dB en maximaal 100 mA.
1. Waarin verschilt de MLT‑5020H van de MLT‑5020?
Het enige verschil is de positie van de geluidsuitgang. De MLT‑5020H heeft een centraal gat, terwijl de MLT‑5020 een offsetgat heeft. Alle elektrische parameters, afmetingen en soldeereigenschappen zijn hetzelfde. De keuze hangt af van de vraag of een symmetrisch stralingspatroon gunstig is voor de toepassing.
2. Kan deze zoemer door standaard pick-and-place-machines worden geplaatst?
Ja. Het wordt geleverd in tape-and-reel-formaat met 2500 stuks per 330 mm-rol. Het vlakke bovenoppervlak en het vierkante lichaam van 5,0 mm zijn zeer geschikt voor standaard SMT-nozzles en vision-uitlijnsystemen.
3. Welk aandrijfsignaal wordt aanbevolen?

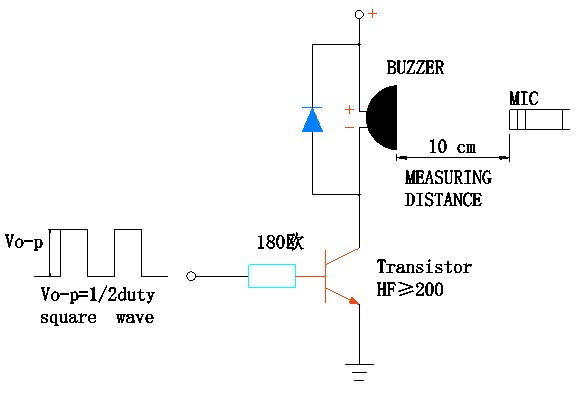

Een blokgolf van 4000 Hz bij 3,0 V piek-tot-piek, 50% inschakelduur. Omdat de spoel 12Ω is, kan een 3,3V MCU-pin die 100mA kan leveren, de zoemer rechtstreeks aansturen. Als de pinstroom lager is, biedt een NPN-transistor met basisweerstand een robuust alternatief. Ter bescherming van de driver wordt een kleine terugslagdiode over de spoel aanbevolen.
