9 mm × 4 mm pakket voor opbouwmontage
2730 Hz resonantiefrequentie voor toongeneratie met externe blokgolfexcitatie
Spoelimpedantie van 40 Ω voor 5V logisch niveau en gebufferde drivercircuits
Min. 83 dB geluidsdruk op 10 cm bij aandrijving op 5Vo-p, 2730 Hz, 50% inschakelduur
3-8Vo-p-werkbereik
Zwarte Noryl-behuizing voor stabiele afmetingen tijdens reflow en werking

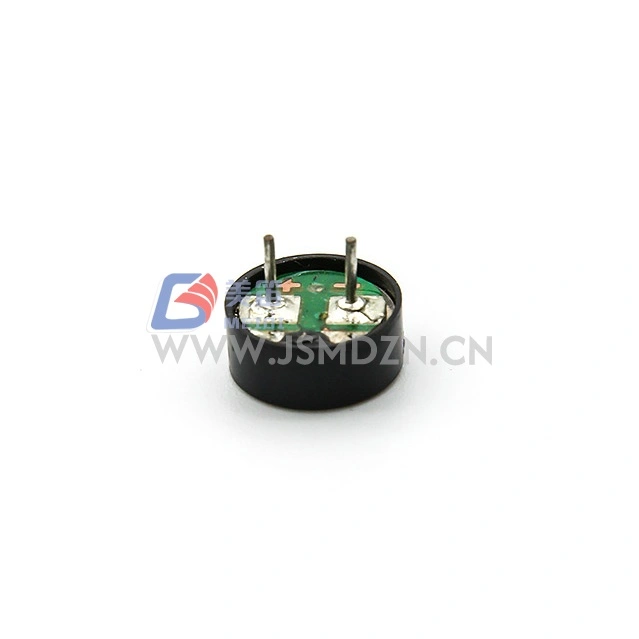

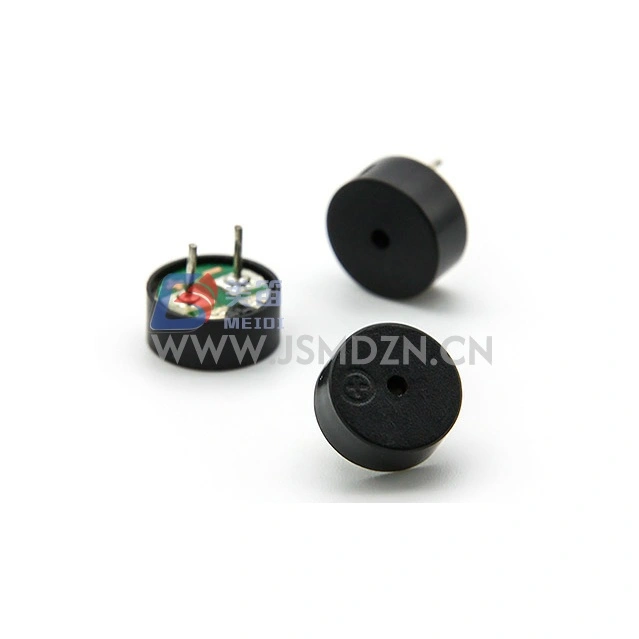

De MEIDI HN-9040 9x4 mm SMD elektromagnetische passieve zoemer is een elektromagnetische passieve zoemer voor opbouwmontage met een oppervlakte van 9 mm x 4 mm. De resonantiefrequentie van 2730 Hz produceert een toon die geschikt is voor alarm-, waarschuwings- en statusindicatiefuncties in elektronische behuizingen.
Met een nominale spanning van 5Vo-p en een werkbereik van 3-8Vo-p is de HN-9040 geschikt voor 5V-systemen. De spoelweerstand van 40 Ω werkt samen met standaard open-collector-transistordrivers en GPIO-poorten van de microcontroller wanneer de huidige capaciteit is geverifieerd. De zwarte Noryl-behuizing behoudt de maatvastheid over het hele bedrijfstemperatuurbereik.
Voor systemen die een hogere SPL vereisen dan miniatuur SMD-zoemers bieden, biedt de HN-9040 een hogere output zonder de hoogtestraf van cilindrische through-hole-types. Neem contact op met MEIDI voor begeleiding bij het selecteren van SMD-zoemers.
Middelgrote SMD-vormfactor --- 9 mm x 4 mm behuizing voor PCB-assemblages voor opbouwmontage
2730 Hz resonantiefrequentie --- externe blokgolfaandrijving op nominale frequentie produceert tonale uitvoer; Gelijkspanning alleen genereert geen geluid
Spoelimpedantie van 40 Ω --- voor 5V-systeemintegratie met transistor- of logicaniveau-drivertrappen
Gedefinieerde geluidsdruk --- Min. 83 dB op 10 cm onder 5Vo-p, 2730 Hz, 50% inschakelduur
Uitgebreide bedrijfsspanning --- 3-8Vo-p bereik voor 5V voedingsvariatie
Noryl behuizingsconstructie --- zwarte thermoplastische behuizing geschikt voor werking van -20°C tot +70°C

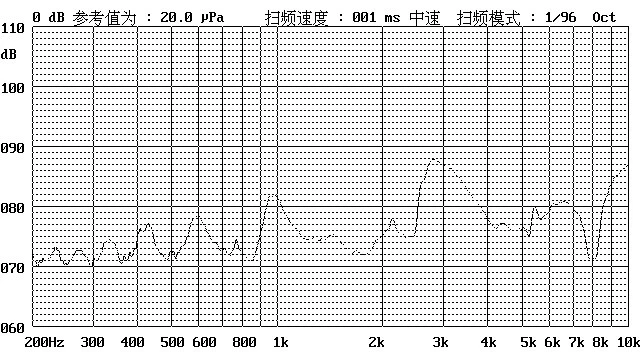

| Parameter | Waarde | Testomstandigheden |
| Producttype | Elektromagnetische passieve zoemer | — |
| Nominale spanning | 5Vo-p | Resonante frequentiereferentie |
| Bedrijfsspanning | 3–8Vo-p | Aandrijfsignaalpiek |
| Nominale stroom | Max. 80mA | Bij 2730 Hz, 50% inschakelduur, 5Vo-p blokgolf |
| Geluidsdrukniveau | Min. 83dB | Bij 2730 Hz, 50% inschakelduur, 5Vo-p, 10 cm |
| Spoel weerstand | 40 ± 4Ω | — |
| Resonante frequentie | 2730 Hz | Bij nominale spanning |
| Bedrijfstemperatuur | -20℃ ~ +70℃ | — |
| Opslagtemperatuur | -30℃ ~ +80℃ | — |
| Netto gewicht | Ongeveer. 0,8 g | — |
| Behuizingsmateriaal | Zwarte Noryl | — |
| Milieubescherming | RoHS | — |
Standaard testomstandigheden: temperatuur 25 ± 3 ℃, vochtigheid 60 ± 10% R.H., druk 860-1060 hPa
Netwerkapparatuur en serverchassis voor hoorbare waarschuwingen over fouten en status
Industriële HMI-panelen en operatorinterfaces met opbouwcomponenten
Telecommunicatie-infrastructuurapparatuur voor alarm- en onderhoudsindicatietonen
Commerciële weergavesystemen en digitale signage voor getimede waarschuwingsfuncties
Fabrieksautomatiseringscontrollers met 5V I/O-modules die akoestische feedback vereisen
Stroomdistributie- en energiebeheereenheden voor waarschuwingen over drempeloverschrijdingen
| Ontwerpvereiste | HN-9040 Voordeel |
| Akoestische output in SMD-formaat | Min. 83dB SPL in opbouwmontagepakket |
| 5V-systeemcompatibiliteit | 5Vo-p-classificatie met 3-8Vo-p-bereik |
| Geautomatiseerde productie-integratie | SMD-pakket voor pick-and-place- en reflow-solderen |
| Tolerantie voor variatie in aanbod | 8Vo-p maximale bedrijfsspanning |
| Thermische stabiliteit | Noryl-behuizing van -20℃ tot +70℃ |
MEIDI vervaardigt de HN-9040 met kwaliteitscontroleprocessen, waaronder inspectie van binnenkomend materiaal, dimensionale monitoring tijdens het proces en definitieve elektrische verificatie onder standaard testomstandigheden van 25 ± 3 ℃, 60 ± 10% R.H. en 860-1060 hPa.
Na een van de volgende tests moet het product aan de acceptatiecriteria voldoen: geen defecten of verslechtering van het uiterlijk en de elektrische eigenschappen (behalve SPL); SPL mag niet met meer dan 10 dB afnemen ten opzichte van de minimale SPL gespecificeerd in het gegevensblad.
| Testitem | Testomstandigheden |
| Levenstest | 25 ± 10 ℃, nominale spanning, 1/2 duty resonantiefrequentie blokgolf, 96 uur |
| Test op hoge temperatuur | +80℃ opslag gedurende 96 uur, herstel gedurende 3 uur bij kamertemperatuur vóór het testen |
| Lage temperatuurtest | -40℃ opslag gedurende 96 uur, herstel gedurende 3 uur bij kamertemperatuur vóór het testen |
| Vochtigheidstest | +40±3℃, 90%–95% RH, 48 uur, herstel gedurende 6 uur bij kamertemperatuur vóór testen |
| Thermische schoktest | 70℃ 2 uur → -20℃ 2 uur (1 cyclus), interval 1 uur tussen cycli, totaal 10 cycli |
| Valproef | Standaardverpakking, alle 6 vlakken en 3 randen, valt vanaf 1,2 m hoogte op dik houten bord |
| Trillingstest | 1000 cycli/min, amplitude 1,5 mm, 1 uur per as, 3 assen totaal |
Let op: Zorg ervoor dat er geen vreemde materialen in het product terechtkomen, inclusief magnetische materialen, in water oplosbare materialen en corrosieve gassen, aangezien deze de elektrische prestaties van het product zullen beïnvloeden.
1. Wat is het verschil tussen het besturen van de HN-9040 op 3Vo-p versus 5Vo-p?
Bij 5Vo-p bereikt de zoemer de nominale Min. 83dB geluidsdruk. Bij 3Vo-p wordt de output verminderd vanwege de lagere spoelexcitatie. Het 3-8Vo-p-werkbereik geeft een functionele werking over dit bereik aan, maar de maximale SPL wordt gerealiseerd bij de nominale 5Vo-p met een blokgolf van 50% inschakelduur bij 2730 Hz.
2. Kan ik een PWM-signaal van een microcontroller gebruiken om deze zoemer aan te sturen?
Ja, een PWM-signaal op of nabij 2730 Hz met een inschakelduur van 50% is een geschikte aandrijfgolfvorm, op voorwaarde dat de microcontroller-pin of driver-trap de vereiste stroom kan leveren. Controleer de poortstroomcapaciteit of gebruik een transistorbuffertrap.
3. Welke invloed heeft de spoelweerstand van 40Ω op het ontwerp van het stuurcircuit?
De 40Ω-spoel trekt maximaal 80 mA bij 5Vo-p. Controleer de verzadigingsspanning van uw drivertrap om te zorgen voor voldoende spanningszwaai over de spoel.
4. Welk terugvloeitemperatuurprofiel is compatibel met de Noryl-behuizing?
De HN-9040 is ontworpen voor standaard loodvrije reflow-processen. Voor specifieke aanbevelingen voor piektemperaturen en tijd boven vloeistof kunt u contact opnemen met MEIDI voor het reflow-soldeerprofieldocument.
5. Is de HN-9040 pin-compatibel met andere 9 mm SMD-zoemers op de markt?
Neem contact op met MEIDI voor mechanische tekeningen en het aanbevolen landpatroon om de compatibiliteit van de voetafdruk met uw bestaande PCB-indeling te verifiëren.
Voor technische datasheets, reflow-soldeerprofielen, toepassingsnotities voor aandrijfcircuits of discussies over OEM-configuraties kunt u contact opnemen met MEIDI Application Engineering.
